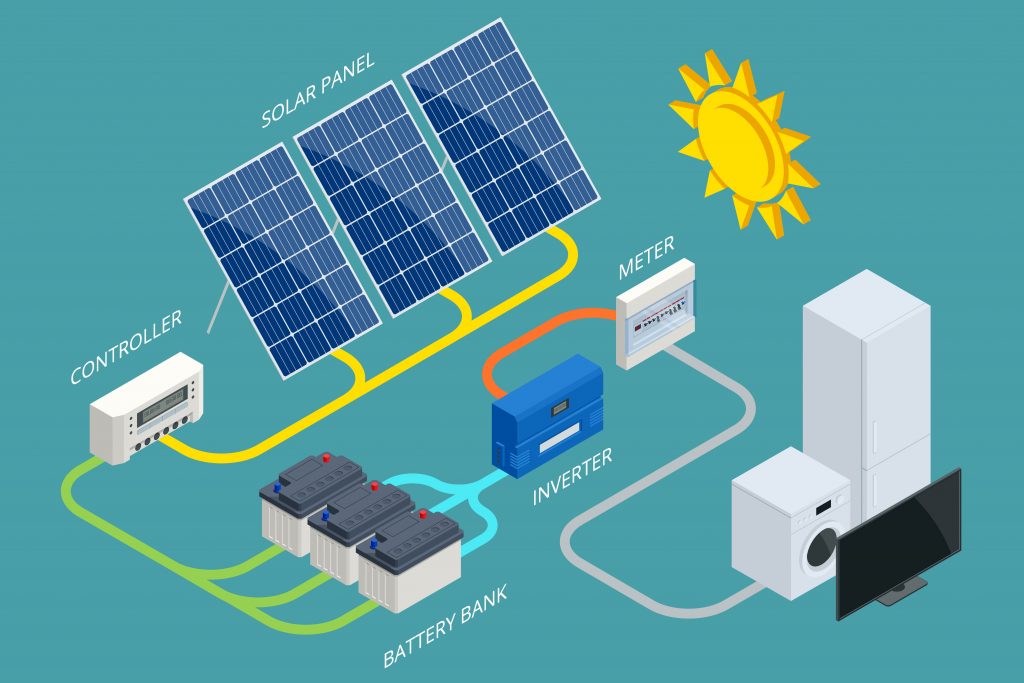

تصميم نظام شمسي منفصل عن الشبكة، موضوع في غاية الأهمية موجة إلى كل فني كهربائي ومبدئ في مجال الطاقة الشمسية.
حيث يتناول المقال كيف تصمم نظام شمسي منفصل عن الشبكة بداية من حساب الأحمال الكهربائية،
ومروراً بعدد الألواح الشمسية والبطاريات الكهربائية إلى منظم الشحن والانفرتر
، وأخيراً تقدير قطر الكابلات المخصصة للطاقة الشمسية
الآن وبعد أن تعرفنا على أهداف التصميم الجيد للمنظومة الشمسية،
سندخل في خطوات تصميم نظام شمسي منفصل عن الشبكة بالتدريج للتسهيل على الجميع عملية الحسابات الرياضية.
| الحمل | القدرة | العدد | مدة التشغيل | الطاقة المستهلكة |
| ثلاجة نوع انفرتر | 100W | 1 | 5 | 500W.H |
| شاشة تلفزيون | 60W | 1 | 6 | 360W.H |
| كمبيوتر | 80W | 1 | 6 | 480W.H |
| مروحة هوائية | 95W | 2 | 7 | 1330W.H |
| مجموع إجمالي الطاقة المستهلكة يومياً (واط ساعة) | 2670W.H |
جدول الأحمال المراد تشغليها في النهار
حيث أن: الطاقة المستهلكة = القدرة × العدد × مدة التشغيل
| الحمل | القدرة | العدد | مدة التشغيل | الطاقة المستهلكة |
| لمبة | 18W | 9 | 8 | 1296W.H |
| لمبة | 9W | 3 | 4 | 108W.H |
| كمبيوتر | 80W | 1 | 5 | 400W.H |
| شاشة تلفزيون | 60W | 1 | 5 | 300W.H |
| مروحة هوائية | 95W | 1 | 4 | 380W.H |
| مجموع إجمالي الطاقة المستهلكة يومياً (واط ساعة) | 2484W.H |
جدول الأحمال المراد تشغليها في الليل
حساب إجمالي الطاقة المستهلكة من الألواح الشمسيةمن جداول الأحمال الكهربائية السابقة:
الطاقة المستهلكة نهاراً = 2670 واط. ساعة
الطاقة المستهلكة ليلاً = إجمالي الطاقة المستهلكة ليلاً × معامل الفقد في البطاريات (1.25)
= 2484 × 1.25 = 3105 واط. ساعة
نعلم جميعنا أن البطارية بها فقد داخلي، وفقد في الكابلات ومعامل درجة الحرارة وغيرهما من الأمور الأخرى،
بالتالي نعمل دائماً على إضافة نسبة 25% فوق قيمة إجمالي الطاقة المراد استهلاكها من البطارية ليلاً.
إجمالي الطاقة المستهلكة من مصفوفة الألواح الشمسية = الطاقة المستهلكة نهاراً + الطاقة المستهلكة ليلاً
= 2670 + 3105 = 5775 واط. ساعة
قدرة الألواح الشمسية = إجمالي الطاقة المطلوبة من مصفوفة الألواح الشمسية ÷ عدد ساعات الشمس القصوى
= 5775 ÷ 5 = 1155 واط
هنا يجب تعويض الفقد الناتج من الألواح الشمسية بسبب الكفاءة اللوح الشمسي والانفرتر ومنظم الشحن الشمسي والكابلات
وغيرهما من خلال إضافة نسبة عامل أمان 50% فوق قدرة الألواح الشمسية لتصبح 1.5،
وذلك للحصول على قدرة الألواح الشمسية الفعلية أو الحقيقية كالآتي:
قدرة الألواح الشمسية الفعلية = قدرة الألواح الشمسية × معامل الفقد في النظام الشمسي
= 1155 × 1.5 = 1732.5 واط
في هذا المقال سوف نعتمد على لوح شمسي بقدرة 300W، ويمكن إيجاد عدد الألواح الشمسية كالآتي:
عدد الألواح الشمسية = قدرة المصفوفة الشمسية الفعلية ÷ قدرة اللوح الشمسي الواحد
= 1732.5 ÷ 300 = 5.7 لوح شمسي
نحتاج إلى 6 ألواح شمسية بقدرة 300 واط لكل لوح شمسي نوع بولي من تصنيع شركة “Canadian Solar”.
إجمالي الطاقة المنتجة = عدد الألواح الشمسية × قدرة اللوح الشمسي
= 6 × 300 = 1800W
بالتالي فإن إجمالي قدرة الألواح الشمسية 1800W.
على أي أسس يتم اختيار قدرة اللوح الشمسي المناسب؟
حساب حجم البطاريات الكهربائيةهنا سوف نعمل نسبة عمق التفريغ في التصميم على 50%.
إجمالي طاقة البطاريات = الطاقة المستهلكة ليلاً ÷ نسبة عمق التفريغ (DOD)
= 3105 ÷ 0.5
= 6210 واط. ساعة
إذا تم اختيار بطارية بمواصفات (12V/250Ah)، فإن إجمالي الطاقة في البطارية نحسبها كالآتي:
إجمالي الطاقة في البطارية = سعة البطارية × جهد البطارية المقنن
= 250 × 12 = 3000 واط. ساعة
عدد البطاريات الكهربائية اللازمة = إجمالي طاقة البطاريات ÷ إجمالي الطاقة في البطارية
= 6210 ÷ 3000 = 2.07 بطارية
بالتالي تحتاج إلى بطاريتين بمواصفات (12V/250Ah)، بحيث يتم توصلهما على التوالي للحصول على 24 فولت،
لأن فولتية النظام الشمسي المعتمد في التصميم 24 فولت، فإن إجمالي طاقة البطاريتين في حال توصيلهما على التوالي كالآتي:
طاقة البطاريتين = تيار البطارية الواحدة المتصلة على التوالي × إجمالي جهد البطاريات المتصلة على التوالي
= 250 × 24 = 6000 واط. ساعة
خطوة مهمة في تصميم النظام الشمسي لا بد من التنسيق ما بين الألواح الشمسية المتصلة بالنظام
وبيانات منظم الشحن حتى تتم الأمور على أكمل وجه ممكن دون أي مشاكل في النظام لحظة التشغيل
أو نتيجة العوامل الجوية التي قد تزيد من جهد الألواح الشمسية.
هناك أربعة نقاط مهمة يجب مراعاتهما عند اختيار منظم الشحن الشمسي المناسب وهما:
وهنا سوف تحتاج إلى منظم شحن بالمواصفات الآتية:
القدرة: 1800W
التيار: 75A
الجهد: 24V
بشكل عام فإن اختيار منظم الشحن يعتمد على قدرة الألواح الشمسية وجهد النظام الشمسي، وقد حصلنا على تيار منظم الشحن بتقسيم إجمالي قدرة الألواح الشمسية على جهد النظام الشمسي.
بناءً على الشروط السابقة، فإن أنسب منظم شحن موديل PC18-6015F، وشكله كما هو موضح في الصورة التالية:
منظم الشحن الشمسي
طريقة توصيل مصفوفة الألواح الشمسية
تعتمد طريقة توصيل مصفوفة الألواح الشمسية على بيانات منظم الشحن،
حيث يجب التنسيق ما بين بيانات منظم الشحن وبيانات اللوح الشمسي في أمرين وهما:
وننوه إلى أنه إذا تم ذكر أقصى تيار يتحمله منظم الشحن الشمسي عندها عليك مراعاة ذلك عند توصيل عدة مجموعات من الألواح الشمسية على التوازي.
بيانات منظم الشحن الشمسي
كما هو موضح في بيانات منظم الشحن الذي قمنا باختياره، فإن أقصى جهد عند الدارة المفتوحة يتحمله 145V، ومجال جهد التشغيل ما بين (30-130V).
باستخدام نطاق الجهد التشغيلي لمنظم الشحن الشمسي وجهد التشغيلي للوح الشمسي يمكننا تحديد قيمة المنتصف كالآتي:
قيمة منتصف الجهد التشغيلي = (أقل جهد + أكبر جهد) ÷ 2
= (30 + 130) ÷ 2 = 80V
بناءً على النتيجة أعلاه، وأن قيمة الجهد التشغيلي للوح الشمسي 32.7V،
فإن عدد الألواح المراد توصلهما على التوالي:
عدد الألواح المتوالية = قيمة منتصف الجهد التشغيلي للمنظم ÷ قيمة الجهد التشغيلي للوح الشمسي الواحد
= 80 ÷ 37.2 = 2.15
نقرب الرقم إلى 3 ألواح شمسية للحصول على جهد 98.1V، وهي أقل من أقصى جهد تشغيلي للمنظم 130V
. وهذا يقلل من إجمالي تيار الألواح في حالة توصيل مجموعتين بدل ثلاث مجموعات على التوازي
، عندها تصبح قيمة التيار الكلي 18.36A.

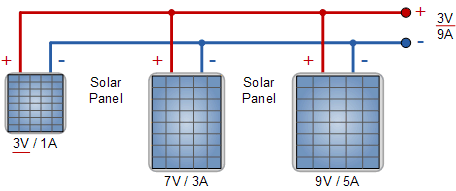

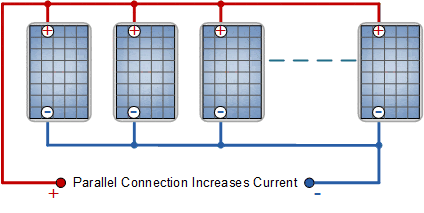

طريقة توصيل الألواح الشمسية

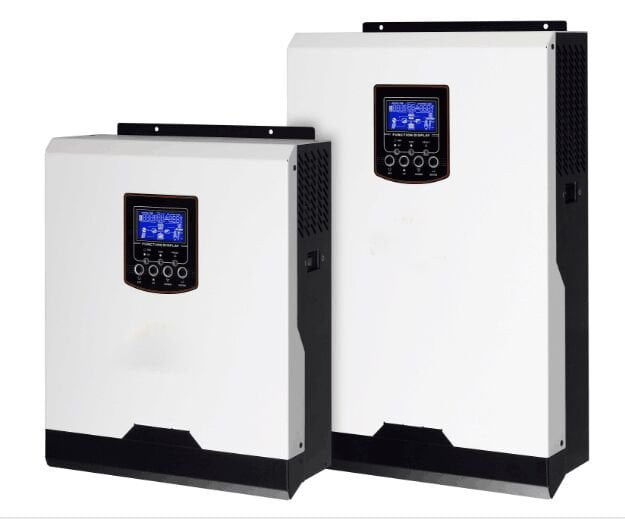

حساب حجم الانفرتر المناسبهناك عدة نقاط تحدد حجم الانفرتر المناسب بناءً عليه وهي:
حيث يتم تحديد قدرة الانفرتر بحيث تكون أعلى من إجمالي قدرة الأحمال الكهربائية الممكنة والتي تعمل في آن واحد،
ويجب الأخذ بالحسبان بعض الأحمال المفاجئة التي ستولد تيار اقلاع عالي لحظة تشغليها.
أقل قدرة للانفرتر = قدرة الأحمال التي ستعمل في آن واحد × 1.5
قدرة الأحمال الكهربائية = إجمالي الطاقة المستهلكة في النهار ÷ الحد الأدنى لعدد ساعات الشمس القصوى
= 2670 ÷ 4 = 667.5 واط
قدرة الانفرتر = 667.5 × 1.5 = 1001.25 واط
إذاً يمكنك اختيار انفرتر باستطاعة 1 كيلو واط وليس بوحدة الكيلو فولت أمبير (KVA)،
انتبه إلى ذلك، ولكن في حالة وجود تيار بدء تشغيل عالي عليك مضاعفة قدرة الانفرتر المطلوب،
واختر انفرتر 2 كيلو واط.
كما يجب مراعاة بأن يكون جهد دخل الانفرتر متوافق مع جهد النظام الشمسي وهو 24V،
وجهد الخرج متوافق مع الجهد التشغيلي للأجهزة الكهربائية المنزلية 220V أو 110V.
ملاحظات حول طريقة حساب قدرة الانفرتر:
كيف تختار جهد نظام الطاقة الشمسية
كيف تختار جهد نظام الطاقة الشمسية،
تحتاج جميع أنظمة الطاقة الشمسية إلى قيمة جهد لكي يتم تصميم النظام الشمسي عليه في حسابات الأحمال
والبطاريات الكهربائية بالإضافة إلى طريقة توصيل الألواح الشمسية، وقد خصصنا موضوع مفصل حول كيف تختار جهد نظام الطاقة الشمسية لأهميته في حسابات النظام الشمسي.
يوجد ثلاث أنواع من أنظمة off grid من حيث الجهود كالآتي:
ونقصد بأنظمة الاوف جريد “off grid” هي الأنظمة الغير مرتبطة بالشبكة بحيث لا يمكنها بيع فائض الطاقة المنتجة
من الألواح الشمسية للشبكة.
هناك مبدأ يعمد عليه الفنين والمهندسين في أعمالهم عند تركيب نظام الطاقة الشمسية كالآتي:
فعند جمع قدرة أحمال الأجهزة الكهربائية وحاصل الجمع يساوي أقل من 1000 واط حينها نستخدم نظام شمسي بجهد 12V لشحن البطارية ومنظم الشحن.
ملاحظة هامة:
قديماً كان لا بد من دراسة فولتية النظام ولكن الآن تضع الشركات الداتا شيت الخاص بانفرترات مدمجة بمنظم وشاحن وانفرتر جاهز
ومكتوب عليها جهد النظام المصمم عليه لكي تراعي جهد البطاريات عند التوصيل.
نظام اوف جريد 12 فولت
يتكون هذا النظام ببساطة من لوح شمسي وبطارية ومنظم الشحن وانفرتر،
ويجب التناسق فيما بينهما بحيث يكون جهد اللوح أعلى من 12 فولت
، ويفضل أن يكون جهد اللوح في حدود 18 فولت على الأقل وبقدرة تتراوح ما بين 100 واط وحتى 150 واط على الأقل.
وننوه مرة أخرى إلى أن يكون مكونات النظام متفقة تماماً مع جهد النظام 12 فولت بحيث يكون جهد البطارية وجهد دخل الانفرتر وكذلك جهد منظم الشحن 12 فولت.
ملاحظة هامة:
في حالة أردنا توصيل أكثر من بطارية، يجب توصيل التوصيل على التوازي للحفاظ على الجهد 12 فولت وذلك لأن النظام يعمل على 12 فولت.
نظام اوف جريد 24 فولت
يحتوي هذا النظام أيضاً على نفس مكونات نظام 12 فولت،
ولكن بإضافة بطارية أخرى على التسلسل مع البطارية الأولى لكي نحصل على جهد 24 فولت.
كما يجب أن يكون جهد اللوح الشمسي على الأقل 36 فولت وهي قيمة أعلى من 24 فولت،
وننوه إلى أن جهد اللوح عند العمل أي التحميل (Vmp) وليس جهد الدارة المفتوحة (Voc).
وتتراوح قدرة هذه الألواح على الأقل ما بين تتراوح قدرة هذه الألواح على الأقل ما بين 300 إلى 325 واط.
يمكن أيضاً توصيل لوحين شمسين على التوالي على أساس أن اللوح الواحد يعمل على جهد 18 فولت وبقدرة 150 واط.
الملخص من هذا النظام:
يتكون هذا النظام من التالي:
ملاحظة هامة:
يجب توصيل عدد معين من الألواح الشمسية بحيث تكون قادرة على توليد طاقة كافية لشحن الأربع بطاريات معاً.
حساب عدد بطاريات النظام الشمسي
حساب عدد بطاريات النظام الشمسي،
غالباً ما تحتاج أنظمة الطاقة الشمسية إلى بطاريات كهربائية ذو سعة أمبيرية تتناسب مع حجم النظام الشمسي، وطبيعة الأحمال الكهربائية المراد تشغيلها ليلاً.
تابعوا معنا المقال لنتعرف على كيفية حساب عدد بطاريات النظام الشمسي خطوة بخطوة لكي نستطيع تحجيم عدد البطاريات اللازمة لأي نظام شمسي.
تستخدم البطاريات الكهربائية في الأنظمة الشمسية بهدف توفير أو تخزين طاقة تيار مستمر (DC) كافية لتشغيل الأحمال الكهربائية خلال ساعات تشغيلية محددة،
وبناءً على ذلك يتم تصميم النظام الشمسي.
تعطي سعة البطارية بوحدة الأمبير. ساعة (Ah)، وهي اختصاراً لـ “Ampere-Hour”، أي أن البطارية التي سعتها التخزينية تساوي 20 أمبير.
ساعة (20Ah) يمكن أن تعطي تيار قيمته 20 أمبير لمدة ساعة واحدة أو 1 أمبير لمدة 20 ساعة، وهكذا.
تنبي حساب عدد البطاريات الكهربائية على عدة خطوات لا بد من مراعاتها لكي تحصل على العدد المناسب لاستكمال النظام الشمسي، وهي كالآتي:
أولاً: حساب إجمالي قدرة الأحمال الكهربائية المطلوب تشغيلها ليلاً.
| الحمل | القدرة (W) | العدد | مدة التشغيل (H) | الطاقة المستهلكة (WH) |
| لمبة ليد | 18 واط | 6 | 8 ساعات | 864 واط. ساعة |
| لمبة ليد | 9 واط | 2 | 3 ساعات | 54 واط. ساعة |
| شاشة تلفزيون | 60 واط | 2 | 5 ساعات | 600 واط. ساعة |
| لابتوب | 80 واط | 1 | 4 ساعات | 320 واط. ساعة |
| إجمالي الطاقة المستهلكة | 1838 واط . ساعة |
جدول حساب إجمالي الطاقة المستهلكة من الأحمال الكهربائية
الطاقة المستهلكة = القدرة × العدد × مدة التشغيل
ثانياً: إضافة معامل أمان بنسبة 25% على الأقل فوق إجمالي الطاقة المستهلكة لتعويض الفقد في البطاريات والكابل.
الطاقة المستهلكة ليلاً = إجمالي الطاقة المستهلكة ليلاً × معامل الفقد في البطاريات (1.25)
= 1383 × 1.25
= 1728.7 واط. ساعة
ثالثاً: تصميم حجم البطاريات بناءً على عمق تفريغ 50% (DOD = 50%).
إجمالي طاقة البطاريات = الطاقة المستهلكة ليلاً ÷ عمق التفريغ
= 1728.7 ÷ 0.5
= 3457.4 واط. ساعة
رابعاً: تحجيم عدد بطاريات النظام الشمسي
إذا تم اختيار بطارية (12V-150Ah) فإن:
إجمالي الطاقة في البطارية = سعة البطارية × الجهد الاسمي للبطارية
= 150 × 12
= 1800 واط. ساعة
عدد البطاريات المطلوبة = إجمالي طاقة البطاريات ÷ إجمالي الطاقة في البطارية
= 3457.4 ÷ 1800
= 1.9 بطارية
إذا تحتاج إلى بطاريتين للنظام الشمسي بمواصفات (12V-150Ah) للبطارية الواحدة بحيث يتم توصلهما على التوازي بنظام 12V أو على التوالي بنظام 24V
، عندها نحصل على طاقة تخزينية بمقدار 3600 واط. ساعة من البطاريتين، وهي كافية من أجل تشغيل الأحمال حسب ما تم حسابها في الجدول السابق.

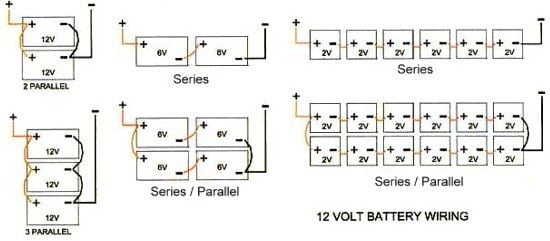

طريقة توصيل بطاريتين على التوالي للحصول على طاقة تخزينية 3600Wh.
توصيل بطاريتين على التوالي
طريقة توصيل بطاريتين على التوازي للحصول على طاقة تخزينية 3600Wh.
توصيل بطاريتين على التوازي
بهذا نكون قد أوجزنا لكم طريقة حساب عدد بطاريات النظام الشمسي بالشرح المبسط،
والموضح بمثال تطبيقي نظري مع رسم طريقة توصيل البطاريات الكهربائية.
توصيل الألواح الشمسية مع البطارية والحمل بنظام (12V DC)
توصيل الألواح الشمسية مع البطارية والحمل بنظام (12V DC)، لكي توصل نظام شمسي مكون من إجزاء بسيطة كاللوح الشمسي،
وبطارية، وحمل يعمل على التيار المستمر بجهد 12V؛ لا بد من وجود منظم شحن شمسي لكي ينظم جهد الألواح، وشحن البطارية أو البطاريات بجهد وتيار مناسبين،
وكذلك تشغيل احمال تيار مستمر (DC) بجهد 12V وليس أي جهد آخر.
في هذا المقال سنعرض لكم كيفية توصيل الألواح الشمسية مع البطارية والحمل بنظام (12V DC).
بناء النظام الشمسي بجهد 12VDCبداية يوجد ثلاث أصناف من فولتية أنظمة الطاقة الشمسية، وهما: (نظام 12VDC، نظام 24VDC، نظام 48VDC)
، ولكل نوع يستخدم حسب حجم النظام الذي تحتاج إليه بناءً على إجمالي قدرة الأجهزة الكهربائية.
بمعنى إذا كنت تريد نظام حتى 1 كيلو واط، فإن نظام 12VDC مناسب، ولكن إذا كنت تريد حجم النظام 2 كيلو واط فإن أنسب فولتية له 24 فولت،
وأعلى من ذلك تحتاج إلى نظام بجهد 48VDC.
وفي موضوعنا نكتفي بنظام صغير بجهد 12VDC
، لكي نسهل عملية الشرح وتوصيل المعلومة للجميع بأبسط ما يمكن.

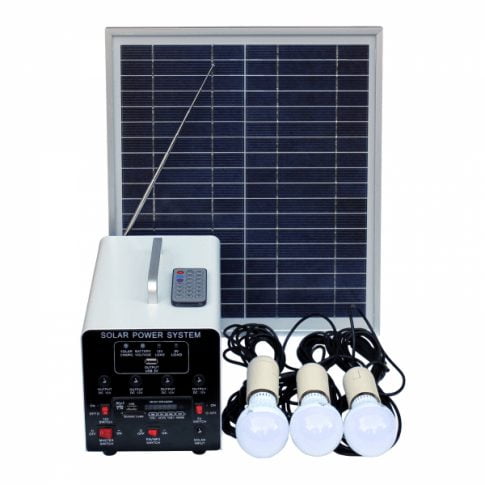

يحتاج نظام الطاقة الشمسية الصغير الذي يعمل فقط على التيار المستمر إلى ثلاثة مكونات أساسية كالآتي:
توصيل الألواح ببطارية وحمل بواسطة منظم شحن
هناك عدة ملاحظات لا بد من مراعاتها عند تصميم وتوصيل الألواح الشمسية مع بطارية وحمل في نظام 12VDC، وهما كالآتي:
ملحوظة مهمة:
أي نظام شمسي off grid، يجب تقسيم قدرته إلى قسمين، قسم من الطاقة المتولدة مخصصة لشحن البطارية أو عدة بطاريات،
والطاقة المتبقية تخصص لتشغيل أحمال تيار مستمر من منظم الشحن.
بمعنى إذا كان لدينا نظام شمسي 12V، بإجمالي قدرة 300W، يجب تخصيص 150W من القدرة لشحن بطارية 12V
، والجزء الآخر 150W يخصص لتشغيل أحمال تيار مستمر DC.
وما نستنتجه هو أن النظام الشمسي لا يمكنه تشغيل أحمال كهربائية بقدرة 300W طالما لم تشحن كامل سعة البطارية.
كيفية توصيل الألواح الشمسية مع بطارية وحملحيث يعمل منظم الشحن على تشغيل أحمال التيار المستمر مباشرة أثناء النهار ومع عملية شحن البطارية، كما يعمل على تغذية الأحمال من البطارية في حالة عدم توفر الألواح الشمسية.
ويتم شحن البطاريات من الألواح الشمسية خلال فترة زمنية تعتمد على سعة البطارية، ومقدار الطاقة المتولدة من اللوح المعتمد على أشعة الشمس.

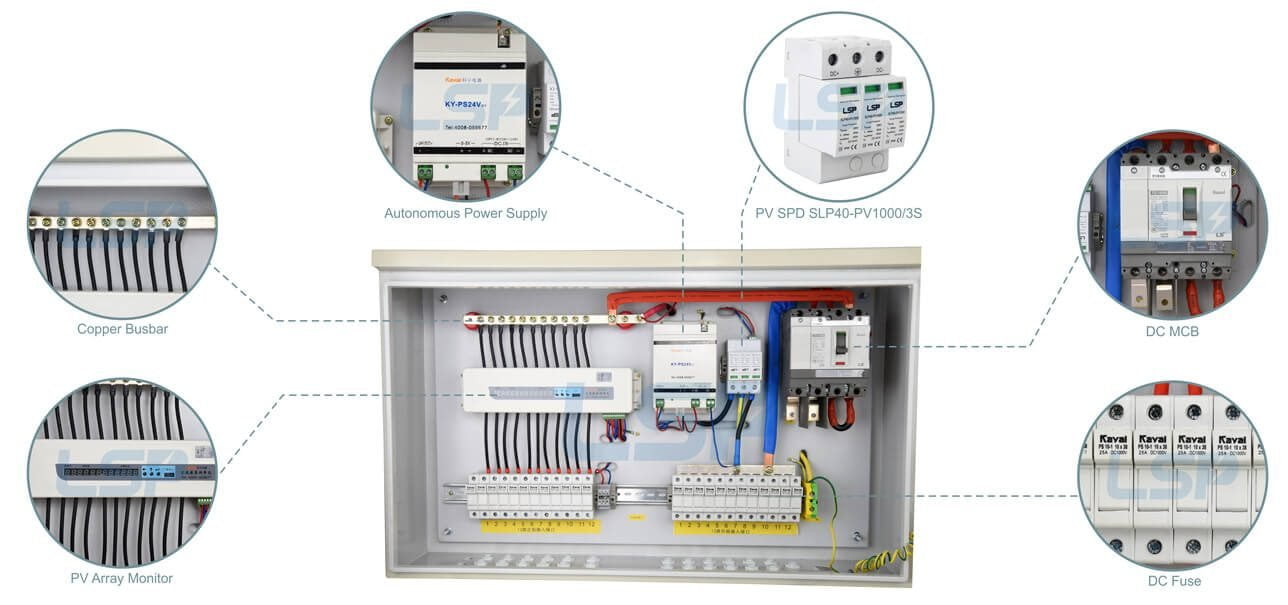

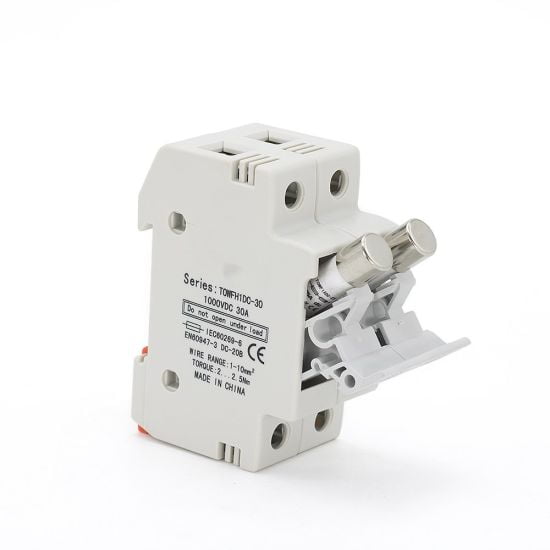

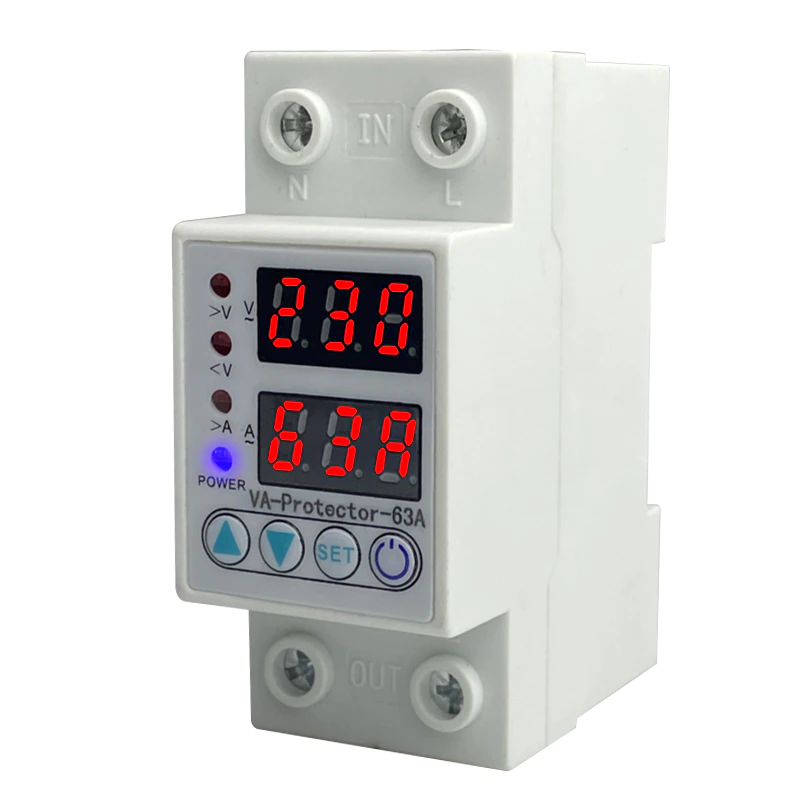

حماية منظومة الطاقة الشمسية
حماية منظومة الطاقة الشمسية، عند تصميم نظام الطاقة الشمسية لا بد من الأخذ بعين الاعتبار اختيار الحماية الصحيحة والمتوافقة مع كافة مكونات النظام الشمسي.
إن أهمية حماية منظومة الطاقة الشمسية تكمن في حماية كافة مكونات النظام الشمسي، بالإضافة إلى حماية الأجهزة الكهربائية من أي عطل محتمل قد يحدث.
كما تفيد معدات الحماية الكهربائية في فصل الألواح الشمسية عن باقي المكونات كالبطاريات والانفرتر عند إجراء أي أعمال صيانة بالنظام الشمسي.
دعنا نتعرف على أهم الحمايات التي تستخدم في حماية منظومة الطاقة الشمسية بأفضل الوسائل الممكنة.
أهمية حماية منظومة الطاقة الشمسيةتكمن أهمية الحماية في الحفاظ على مكونات نظام الطاقة الشمسية: (الألواح الشمسية والانفرتر والبطاريات) من أي تماس كهربائي.
كما تحمي التوصيلات من التيار المرتفع،
ونعلم جميعنا أن خطورة التيار المستمر DC أكثر خطورة من التيار المتردد عند حدوث الأعطال وذلك لأن التيار المستمر لديه خاصية تكوين القوس الناري و
الذي يتسبب في حرائق أخطر من التيار المتردد، ومن هنا وجب علينا استخدام قواطع مخصصة لحماية نظم التيار المستمر (DC).
في البداية نود التطرق لأهم الفروق البسيطة بين التيار المتردد AC والتيار المستمر DC كالتالي:
التيار المتردد (AC): تأتي موجة التيار المتردد على صيغة موجة جيبيه والتي تقدر بخمسين أو ستين دورة في الثانية الواحدة حسب قيمة التردد،
أي أن قيمة الجهد لديها متغيرة القيمة والاتجاه.
التيار المستمر (DC): ثابتة القيمة والاتجاه بمعنى أنه يولد جهد بقيمة 12V ثابتة القيمة أي لا تزيد ولا تقل بمقدار كبير مثل التيار المتردد،
وثابتة الاتجاه أي تبقى أما في الاتجاه الموجب أو السالب فقط.
ماذا لو تم تركيب قاطع تيار متردد لحماية نظم التيار المستمر بدل قاطع التيار المستمر؟
إن تركيب قاطع التيار المتردد لحماية التيار المستمر ليس له أي فائدة في الحماية من الشرارة والحرائق التي قد تحدث عند أي مشكلة،
وذلك لأن قواطع التيار المتردد لا تحمي من تكوين القوس الناري الناتج عن التيار المستمر.
مكونات حماية منظومة الطاقة الشمسيةالحمايات المطلوبة للنظام الشمسي
تستخدم القواطع الكهربائية سواء كانت قواطع التيار المتردد أو التيار المستمر في حماية وتوصيل عناصر منظومة النظام الشمسي من أي عطل محتمل.
كما يمكنك تركيب فيوز كبديل عن القواطع ولكن يجب تغييرها عند انصهارها، ومن أنواع القواطع المستخدمة في حماية النظام الشمسي:
أما وظيفة القواطع الكهربائية في النظام الشمسي:
هي حماية الألواح الشمسية والانفرتر والبطاريات من أي تماس كهربائي،
كما تمكنك من فصل عناصر منظومة الطاقة الشمسية عن بعضها البعض يدوياً.
القواطع الكهربائية
جهاز الحماية من ارتفاع و انخفاض الجهديستخدم لحماية الانفرتر والأحمال الكهربائية من أي ارتفاع أو انخفاض مفاجئ للجهد،
ويوضع قبل دخل شبكة الكهرباء للانفرتر من أجل حمايته من جهد شبكة الوطنية.
وفي العادة توصل لإعطاء أمر وصل أو فصل كونتاكتور مثلاً.
جهاز الحماية من ارتفاع وانخفاض الجهد
إن وظيفة الاوفرلود في منظومة الطاقة الشمسية هو العمل على حماية وفصل الأحمال الكهربائية الانفرتر في حال تم زيادة التحميل عن الحد المسموح به.
ومن هنا نلاحظ أهميته ودوره في حماية الانفرتر على الرغم من أن هذه الميزة متوفرة في الانفرتر نفسه،
ولكن طريقة التعامل وتحديد تيار الفصل بدقة للاوفرلود سهلة جداً ولا يحتاج لأي خبرة عالية في مجال حماية نظام الطاقة الشمسية.
الاوفرلود OverLoad
يوجد هناك بعض الحمايات الأخرى، مثل:
الحماية من الصواعق، حيث تعمل هذه الحماية على فصل النظام بمجرد تعرض الألواح الشمسية إلى صعقة كهربائية نتيجة العوامل الجوية الخارجية.
جهاز الحماية من الصواعق الكهربائية
مخطط مبدئي لحماية منظومة الطاقة الشمسية
ملاحظة مهمة:
يجب توصيل كونتاكتور لكي يتم التحكم به عن طريق جهاز الحماية من الارتفاع والانخفاض من الجهد،
والهدف من ذلك لأن الجهاز لا يتحمل تيار الأحمال الكهربائية المنزلية.
مخطط النظام الشمسي النهائي
لاستكمال حسابات النظام الشمسي عليك قراءة المواضيع الآتية:
بهذا نكون قد وصلنا إلى نهاية موضوع تصميم نطام طاقة شمسية منفصل عن الشبكة المدعم بالحسابات والملاحظات والمخططات التنفيذية.
جرب جهزلي لرحله تسوق ممتعه
صفحتنا علي الفيسبوك هنا.
حسابنا على تويتر هنا.
