كيفية توصيل عوامة خزان الماء الكهربائيةكيفية توصيل عوامة خزان الماء الكهربائية، في هذا المقال سنتعرف على كيفية توصيل عوامة خزان الماء الكهربائية والتي تسمح بتعبئة الخزان بشكل تلقائي عن طريق تشغيل مضخة المياه، والهدف من هذا الموضوع هو توضيح كيفية توصيل عوامة خزان الماء الكهربائية وفهم آليه عمل كل عنصر مستخدم في التوصيلة.
مفتاح العوام الكهربائي
الأدوات المستخدمة في التوصيل
كيفية توصيل عوامة خزان الماء الكهربائية
يستخدم مفتاح العوامة الكهربائية للكشف عن حالة مستوى المياه داخل الخزان وبناءً على ذلك يتم تغيير نقاط تلامسه ما بسبب في تشغيل أو فصل المضخة، ويمكن استخدامه أيضاً كمؤشر أو إنذار عند ارتفاع منسوب المياه عن حد معين.
يمكنك الاطلاع على مقال الكونتاكتور ومقال مبدأ عمل القاطع الكهربائي
يحتوي المفتاح على ثلاث أطراف ملونة بالألوان (الأحمر / الأزرق / الاسود) وكل طرف له مسمى كالتالي:
ملاحظات هامة:
فكرة عمل العوام الكهربائي
فكرة عمل العوام الكهربائي، يفضل دائماً قبل التعامل مع أي أداة من أدوات التحكم الكهربائي كمفتاح العوام الكهربائي مثلاً، أن تتعرف على مكوناته وفكرة عمله.
وقد جئنا إليكم بمعلومات مفيدة وملمة بالواقع العملي قد تفيد الجميع عند شراء العوام الكهربائي.
هو عنصر تحكم كهربائي مبني بآلية معينة للتحكم في وصل وفصل التيار عن ملف الكونتاكتور أو الريلية بهدف تشغيل وإيقاف مضخة المياه.
يعتبر العوام الكهربائي من العناصر الجافة، حيث لا يحتوي من الداخل على ملف أو دوائر إلكترونية سوى الكرة التي تتحرك حسب وضعيته، وبه يتغير نقاط تلامسه.
ويمكن القول بأنه يعمل كمفتاح وصل وفصل، حيث يحتوي على نقطة مشتركة ونقطة مفتوحة ونقطة مغلقة.

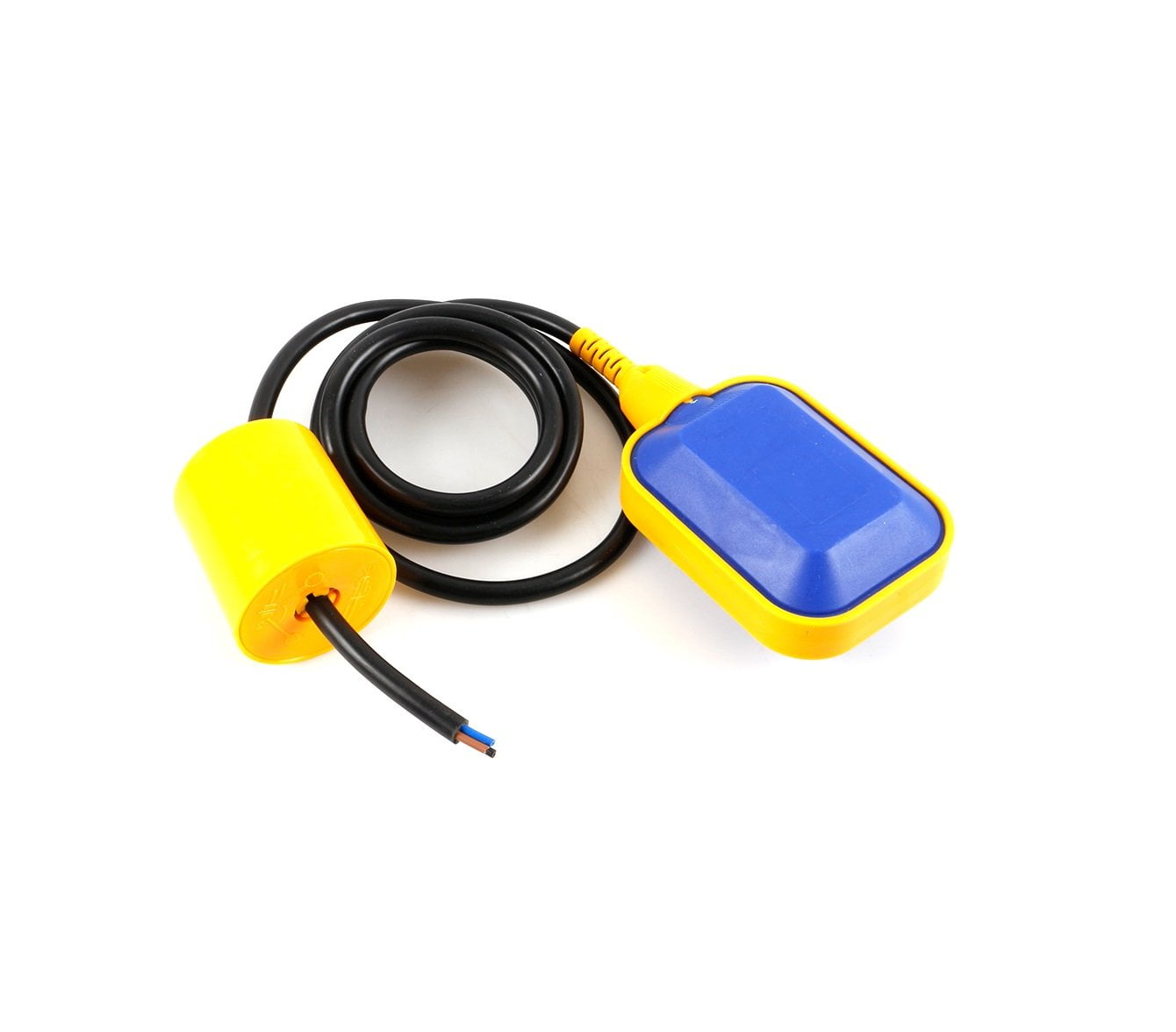

العوام الكهربائي
يحتوي العوام الكهربائي على ثلاث أطراف فقط، يتميز كل طرف بلون معين، وقد تختلف الألوان من ماركة لأخرى، لذلك عليك دائماً استخدام جهاز الملتميتر بوضيعة فحص التوصيلة (الزامور) للتمييز بين الأطراف الثلاثة للعوام.
عموماً هناك ثلاث أطراف وهما:
كيفية توصيل عوامة خزان الماء الكهربائية
عند وضع العوام داخل خزان مياه فإن هناك حالتين قد تحدث وهما وهما:
عند نقص الماء الموجود بداخل الخزان فإنه يستمر في النزول حسب مستوى الماء إلى نقطة معينة تحدث عندها تغيير في نقاط تلامسه، بحيث تصبح النقطة المفتوحة في حالة غلق، والنقطة المغلقة في حالة فتح.
وضعية العوام الكهربائي عند نقص خزان الماء
عند ملئ الخزان بالماء، فإنه يطفو إلى أعلى محدثاً عودة نقاط تلامسه إلى الوضع الطبيعي.
وضعية العوام الكهربائي عند ملئ خزان الماء
على أرض الواقع لا يتم توصيل العوامل الكهربائي بشكل مباشر مع المضخة، بل مع عنصر وسيط يعمل على وصل وفصل التيار عن المضخة، وهذا الوسيط يسمى بالكونتاكتور أو الريليه، حيث يتلقى أوامر الوصل والفصل منه.
