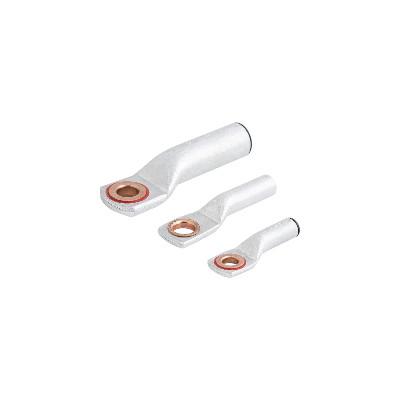

كوس انسرت بايميتال السويدي للنظم الكهربائية الهجينة

مقدمة: ثورة الربط بين المعادن المختلفة (Dissimilar Metals)

في الهندسة الكهربائية الحديثة، يعد الجمع بين كابلات الألومنيوم (نظراً لخفتها وجدواها الاقتصادية) والبارات النحاسية (نظراً لكفاءتها العالية في لوحات التوزيع) أمراً حتمياً. ومع ذلك، فإن هذا الجمع يواجه عدواً طبيعياً صامتاً يُعرف بـ "التآكل الجلفاني".

كوسة بايميتال السويدي ليست مجرد قطعة ربط، بل هي هندسة متكاملة مصممة للفصل الجزيئي بين المعدنين مع الحفاظ على الاتصال الكهربائي الفائق. إنها تضمن أن يظل الألومنيوم في جانبه، والنحاس في جانبه، بينما يتدفق التيار بينهما عبر منطقة "لحام احتكاكي" لا تسمح بمرور ذرة أكسجين واحدة.

الفصل الأول: فيزياء التآكل الجلفاني وحل البايميتال

1. لماذا يفشل الربط المباشر؟

عند ملامسة الألومنيوم للنحاس في وجود رطوبة (ولو بنسبة ضئيلة)، تنشأ خلية كهركيميائية. الألومنيوم، كونه المعدن الأكثر نشاطاً (Anodic)، يبدأ في التآكل والتفتت ليفقد كتلته لصالح النحاس. هذا يؤدي لارتخاء المسامير، وزيادة المقاومة، ثم نشوب الحريق.

2. حل "الانسرت" من السويدي

تعتمد السويدي تكنولوجيا "الانسرت" حيث يتم إدخال جزء من النحاس داخل الألومنيوم عبر عملية اللحام الاحتكاكي (Friction Welding).

• كيف يتم ذلك؟ يتم تدوير أحد المعدنين بسرعة هائلة وضغطه مقابل الآخر؛ الحرارة الناتجة عن الاحتكاك تصهر السطحين جزيئياً دون الحاجة لمواد لحام خارجية. النتيجة هي "وصلة صلبة" لا يمكن فصلها ميكانيكياً، وتتمتع بتوصيلية كهربائية أعلى من أي وسيلة ربط أخرى.

الفصل الثاني: المواصفات الهندسية والمواد الخام

تنفرد السويدي بمعايير تصنيع تجعلها تتصدر السوق الإقليمي:

1. سبيكة الألومنيوم (الساق - Barrel)

يتم اختيار ألومنيوم إلكتروليتي بنسبة نقاء 99.5% كحد أدنى.

• الميزة: الساق مصممة بجدران سميكة لتتحمل الضغط الهيدروليكي العالي أثناء الكبس، مما يضمن تغلغل شعيرات الكابل داخل المعدن لتصبح كتلة واحدة.

2. النحاس الأحمر (الراحة - Palm)

يتم استخدام نحاس أحمر نقي بنسبة 99.9%.

• الميزة: الراحة (الجزء المسطح) مصممة بمساحة سطح كافية لضمان تلامس كامل مع البارة النحاسية، مما يشتت الحرارة ويقلل المقاومة التلامسية (Contact Resistance).

3. مركب منع الأكسدة (Anti-Oxidant Compound)

يتم حقن الساق مسبقاً بشحم تقني يحتوي على حبيبات معدنية موصلة.

• الوظيفة: عند إدخال الكابل وكبسه، يقوم الشحم بخرق طبقة أكسيد الألومنيوم العازلة التي تتكون طبيعياً على الكابل، ويغلف منطقة الاتصال لمنع نفاذ الهواء مستقبلاً.

الفصل الثالث: التصميم الهيكلي والمميزات الوظيفية

تتميز كوس بايميتال السويدي بتصميم "الأنبوب المسدود" (Solid End):

• عزل الرطوبة: التصميم المسدود يمنع تسرب أي سوائل أو أبخرة كيميائية من خلال الكوسة إلى قلب الكابل (Capillary Action)، وهو أمر حيوي في المواقع الساحلية والمناطق الصناعية.

• دقة الأبعاد: يتم تصنيع كل مقاس (من 16 مم² إلى 630 مم²) بأبعاد دقيقة تتوافق مع القوالب السداسية للمكابس القياسية، مما يضمن كبساً متجانساً لا يترك فراغات.

الفصل الرابع: تطبيقات كوس البايميتال في المشروعات القومية

تعتبر هذه الكوس "مكوناً إجبارياً" في الحالات التالية:

1. محطات المحولات (Step-down Transformers): لربط كابلات الألومنيوم الخارجة من المحول بلوحات التوزيع الرئيسية ذات البارات النحاسية.

2. لوحات التوزيع الرئيسية (MDB): في الأبراج السكنية والمصانع التي تعتمد على الألومنيوم لتوفير التكلفة الكلية.

3. مشروعات الطاقة الشمسية: لربط كابلات الألومنيوم المستخدمة في الحقول الشمسية بصناديق التجميع (Combiner Boxes) النحاسية.

4. شبكات الربط الكهربائي: في الوصلات التي تتطلب انتقالاً آمناً بين أنظمة توزيع قديمة (نحاس) وجديدة (ألومنيوم).

الفصل الخامس: بروتوكول التركيب الهندسي (Quality Control)

لضمان كفاءة البايميتال، يجب اتباع خطوات صارمة:

1. التحضير: تقشير عازل الكابل وتنظيف الشعيرات بفرشاة سلكية مخصصة للألومنيوم.

2. الإدخال: إدخال الكابل في الساق حتى النهاية؛ الشحم الزائد الذي يخرج هو علامة جيدة على ملء الفراغات.

3. الكبس: استخدام مكبس هيدروليكي (12 طن فأكثر) مع "لقمة" سداسية مطابقة للمقاس. يتم الكبس من جهة "الراحة" باتجاه الكابل لطرد الهواء.

4. الربط الميكانيكي: عند ربط الراحة النحاسية بالبارة، يجب استخدام وردة (Washer) وضبط عزم الربط (Torque) وفقاً للمواصفات لمنع الارتخاء.
