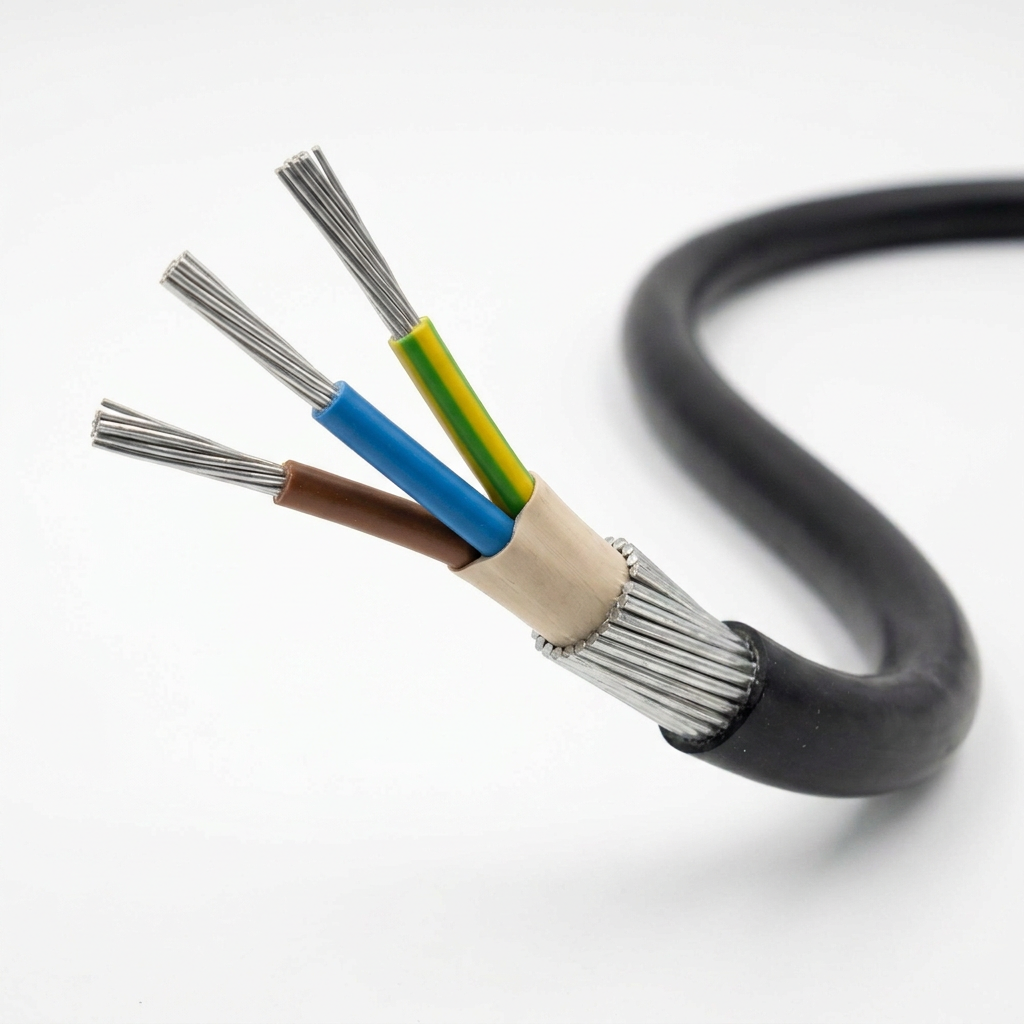

كابل السويدي ألومنيوم "مسلح" (3×240 + 120 مم²) – عزل PVC/PVC 0.6/1KV
1. مقدمة: كابل الـ 240 مم² كشريان حيوي للطاقة العملاقة
في ظل النهضة الإنشائية الكبرى والمشاريع القومية الضخمة، تبرز الحاجة إلى حلول نقل طاقة تجمع بين "القوة الجبارة" و"الجدوى الاقتصادية". كابل السويدي ألومنيوم المسلح (3×240 + 120 مم²) هو العملاق الأكبر في عائلة كابلات الجهد المنخفض، والمخصص لتغذية الأحمال الحيوية التي تتجاوز قدرتها مئات الكيلوواتات.
لقد طورت شركة السويدي إليكتريك هذا المقاس ليكون الحل النهائي للمقاولين والاستشاريين الذين يواجهون تحدي نقل تيارات كهربائية ضخمة لمسافات طويلة تحت ظروف تربة قاسية، حيث يوفر هذا الكابل حماية ميكانيكية لا تلين وسعة أمبيرية هائلة، مما يجعله العمود الفقري لشبكات التوزيع في المدن الجديدة والمصانع الكبرى.
2. التحليل الهندسي والتركيب الطبقي الدقيق (Construction Analysis)
صُمم هذا الكابل ببنية "درعية" متطورة تتكون من عدة طبقات تكنولوجية، تم هندسة كل منها لتؤدي دوراً وظيفياً محدداً:
أولاً: الموصلات الرئيسية (Aluminum Conductors - 3x240 mm²)
نقاء المعدن: يُصنع الموصل من سبائك الألومنيوم عالية النقاوة (تزيد عن 99.5%)، مع معالجة حرارية خاصة لضمان استقرار التوصيلية الكهربائية وتقليل مقاومة الموصل.
التصميم القطاعي المجدول (Sectoral Stranded): نظراً لضخامة مقطع الـ 240 مم²، يتم كبس الموصلات بشكل "قطاعي" (على شكل مثلثات منحنية). هذا التصميم يقلل من القطر الإجمالي للكابل بنسبة كبيرة، مما يسهل سحبه داخل المسارات ويوفر في مواد العزل والتسليح الخارجية.
التوصيلية: بفضل المقطع العريض، يوفر الكابل مساراً منخفض المقاومة، مما يقلل من الفقد الحراري (Energy Loss) أثناء نقل الأحمال الثقيلة.
ثانياً: موصل النيوترال (Neutral Conductor - 120 mm²)
ثالثاً: العزل الأساسي (Primary PVC Insulation)
تُغلف كل فازة بطبقة سميكة من مادة البولي فينيل كلورايد (PVC) الفاخرة، الملونة بالأكواد القياسية (أحمر، أصفر، أزرق، أسود).
الخصائص: العزل مصنف لدرجة حرارة تشغيل مستمرة 70 درجة مئوية، ويتميز بمرونة عالية تسهل تشكيل الكابل داخل اللوحات العمومية.
رابعاً: طبقة التبطين والحشو (Inner Sheath / Bedding)
خامساً: درع التسليح الفولاذي (Steel Wire Armor - SWA) 🛡️
يتكون من طبقة كاملة من أسلاك الصلب المجلفن المحيطة بالكابل.
الحماية الميكانيكية: هذا هو الدرع الذي يجعل الكابل صالحاً للدفن المباشر في الأرض (Direct Burial). يحميه من دهس الشاحنات الثقيلة، ضغوط التربة العميقة، وأخطاء الحفر المفاجئة.
التأريض: يعمل التسليح كمسار أرضي فائق الكفاءة، مما يعزز منظومة الأمان ويسرع فصل القواطع في حالات القصر.
سادساً: الغلاف الخارجي (Outer Jacket)
3. القدرة التحميلية والأداء الكهربائي (Electrical Performance)
سعة تحمل التيار (Ampacity)
كابل 240 مم² ألومنيوم هو "الخيار العملاق" في المسافات الطويلة والأحمال الكبرى:
في الأرض (20°C): يتحمل تياراً مستمراً يتراوح بين 410 إلى 440 أمبير.
في الهواء (30°C): يتحمل تياراً مستمراً يتراوح بين 380 إلى 410 أمبير.
القدرة المنقولة: يمكن لهذا الكابل تغذية حمل يصل إلى 280-300 كيلو وات (3-Phase) بكفاءة تامة.
هبوط الجهد (Voltage Drop)
بفضل المقطع الضخم (240 مم²)، يتم تقليل مقاومة الموصل بشكل كبير (0.125 أوم/كم عند 20°C). هذا يساعد المهندسين على تمديد الكابل لمسافات تصل إلى 400 متر مع الحفاظ على استقرار الفولتية عند لوحات النهاية ضمن الحدود المسموح بها.
4. لماذا كابل السويدي ألومنيوم مسلح 240 مم هو الاختيار الاستراتيجي؟ 🏆
التوفير المالي الجذري: كابل النحاس المماثل له في التيار (مقاس 185 مم² أو 240 مم² نحاس) يكلف ما يقرب من 4 أضعاف سعر كابل الألومنيوم المسلح. هذا الفرق يمثل وفراً بملايين الجنيهات في المشاريع الضخمة.
إلغاء تكلفة حماية المسارات: بفضل التسليح (SWA)، لا يحتاج الكابل إلى مواسير PVC في المسارات المستقيمة، مما يقلل تكلفة الخامات والمصنعية وسرعة التنفيذ.
الحصانة ضد "مخاطر المواقع": في مواقع الإنشاءات، تكثر أعمال الحفر. وجود التسليح يمنع انقطاع الكابل في حال اصطدامه بمعدات يدوية، ويقوم بتسريب التيار للأرض مما يفصل القاطع فوراً ويحمي العاملين.
سهولة اللوجستيات: الألومنيوم أخف من النحاس بنسبة 60%، مما يسهل عمليات الشحن، التعتيق، وفرد الكابل في المواقع الوعرة بمجهود عضلي أقل.
5. تطبيقات الكابل: أين يعمل هذا العملاق؟ 🏗️
الموزعات الرئيسية (MDB): الربط بين محولات القدرة واللوحات العمومية في المصانع الكبرى والمطارات.
المجمعات السكنية الضخمة (Mega Projects): كابل التوزيع الرئيسي المدفون الذي يغذي أحياء سكنية بالكامل.
محطات الرفع والسيول: تشغيل طلمبات المياه العملاقة في مشاريع استصلاح الأراضي القومية (مثل الدلتا الجديدة).
إنارة الطرق السريعة: نقل القدرة لمسافات طويلة جداً بأقل فقد ممكن في الجهد.
المستشفيات والجامعات: تأمين التغذية الرئيسية للأحمال الحيوية والمصاعد وأنظمة التكييف المركزي.
6. دليل التركيب الهندسي والصيانة (Best Practices)
استخدام الـ Bi-metallic Lugs: "القاعدة الذهبية"؛ يجب استخدام كوسات كابل ثنائية المعدن مقاس 240 مم² لمنع التآكل الجلفاني واحتراق الوصلات عند نقطة التقاء الألومنيوم بنحاس القواطع.
تأريض الدرع: يجب استخدام جلاندات مخصصة للمسلح (CW Glands) لضمان ربط طبقة التسليح بالأرضي بشكل محكم.
نصف قطر الانحناء: الكابل صلب بطبعه؛ لذا يجب الالتزام بنصف قطر انحناء لا يقل عن 20 ضعف قطر الكابل الإجمالي.
شحم التوصيل (Joint Compound): يُنصح بوضع شحم خاص مانع للأكسدة عند كبس الكوسة لضمان استمرارية التوصيل تحت الأحمال الشاقة.
