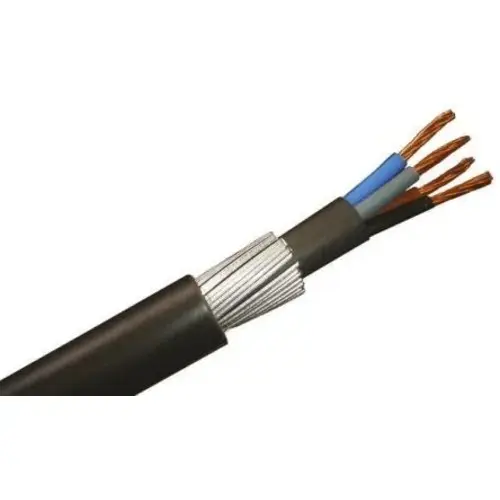

كابل السويدي نحاس مسلح 3 طرف (240+120 مم) 0.6/1KV
1. مقدمة: قمة تكنولوجيا نقل الطاقة في الجهد المنخفض
في عالم الإنشاءات الكبرى والمشاريع السيادية، لا يُعد كابل الـ 240 مم مجرد موصل، بل هو العمود الفقري الذي يربط بين مصادر الطاقة الضخمة ومراكز التشغيل الحيوية. كابل السويدي نحاس مسلح (3×240 + 120 مم) هو "الخيار الاستراتيجي" الذي يتربع على قمة هرم كابلات الجهد المنخفض. صُمم هذا العملاق ليعمل في ظروف قهرية، حيث يجتمع فيه نقاء النحاس الإلكتروليتي مع درع الصلب المجلفن، ليقدم أداءً لا يضاهى في نقل التيارات الهائلة التي تصل لمئات الأمبيرات.
2. التشريح الهندسي الدقيق للمكونات (The Engineering Anatomy)
أولاً: الموصلات النحاسية (The Conductive Core)
يحتوي الكابل على قلب من النحاس النقي بنسبة 99.9%، وهو المعيار الذهبي لشركة السويدي إليكتريك:
بنية الفازات (240 مم²): يتكون الكابل من ثلاث فازات رئيسية، كل فازة بمقطع 240 مم². الموصلات مصنوعة من النحاس الأحمر المجدول (Circular Stranded) لتقليل "المقاومة النوعية" وضمان انسيابية تدفق التيار، مما يقلل بشكل جذري من الفقد الحراري (Heat Losses).
النيوترال المخفض (120 مم²): الطرف الرابع (التعادل) يأتي بمقطع 120 مم². هذا التصميم (Reduced Neutral) يعتمد على حقيقة أن تيار عدم الاتزان في المنشآت الضخمة يكون دائماً أقل من تيار الفازات، مما يوفر توازناً عبقرياً بين الأداء الفني وتكلفة الخامات.
ثانياً: العزل والتبطين (Insulation & Bedding)
عزل PVC فائق الجودة: كل موصل معزول بمادة البولي فينيل كلورايد (PVC) المعالج حرارياً ليتحمل إجهادات حتى 1000 فولت. يتميز العزل بقدرة عالية على تحمل درجات الحرارة المرتفعة دون أن يفقد خصائصه الميكانيكية.
طبقة الحشو (Bedding): قبل وضع التسليح، يتم استخدام طبقة حشو داخلية تضمن استدارة الكابل وتعمل كغلاف حماية للموصلات المعزولة من الحواف المعدنية لأسلاك الصلب.
ثالثاً: درع التسليح الفولاذي (Steel Wire Armor - SWA)
هذا هو الدرع الذي يجعل الكابل "مسلحاً":
التكوين: طبقة من أسلاك الصلب المجلفن عالية المتانة تلتف بإحكام حول الكابل.
الوظيفة الميكانيكية: يوفر حماية مطلقة ضد الضغوط الرأسية العنيفة (مثل دهس الشاحنات في المواقع الإنشائية) ويحمي النحاس من الانضغاط.
الحماية من القوارض: يمثل الصلب عائقاً مستحيلاً أمام القوارض التي قد تسبب كوارث في الكابلات غير المسلحة 🐭.
رابعاً: الغلاف الخارجي الجبار (Outer Jacket)
الطبقة النهائية السوداء مصنوعة من PVC شديد التحمل:
المقاومة الكيميائية: الغلاف مصمم لمقاومة الأحماض والقلويات الموجودة في التربة الملحية والطينية.
مضاد للحريق: يتميز بخاصية الإطفاء الذاتي (Flame Retardant)، حيث لا يشتعل الكابل ولا ينقل اللهب في حالة حدوث حريق خارجي 🚒.
3. الأداء الفني والقدرة التشغيلية (Technical Performance)
سعة تحميل التيار (Current Capacity)
هذا الكابل مصمم للأحمال الثقيلة جداً:
في الأرض: يتحمل تياراً يتراوح بين 450 إلى 490 أمبير (حسب درجة حرارة التربة وعمق الدفن).
في الهواء: يتحمل حتى 530 أمبير عند وضعه على حاملات كابلات (Cable Trays) جيدة التهوية. هذه السعة تجعله كافياً لتغذية مصنع كامل أو مجمع سكني ضخم من محطة المحولات.
تحليل هبوط الجهد (Voltage Drop Analysis)
بفضل مقطع النحاس العملاق (240 مم²)، تكون قيمة هبوط الجهد ضئيلة جداً حتى في المسافات الطويلة. هذا يحافظ على كفاءة الماكينات والمحولات ويحميها من التلف الناتج عن انخفاض الجهد، مما يجعله مثالياً للمسافات التي تتجاوز الـ 250 متراً ⚡.
التحمل الحراري في حالات الطوارئ
التشغيل المستمر: يتحمل حتى 70 درجة مئوية.
حالات القصر (Short Circuit): يتحمل الكابل ارتفاعاً لحظياً في درجة الحرارة يصل إلى 160 درجة مئوية لفترة تصل إلى 5 ثوانٍ، وهي قدرة فائقة تضمن صمود الكابل حتى تفصل أجهزة الحماية.
4. الاستخدامات والتطبيقات الاستراتيجية (Industrial Applications)
محطات التوليد والمحولات: الربط بين محولات الجهد المنخفض ولوحات التوزيع الرئيسية (MDB).
المصانع الثقيلة: تشغيل الماكينات العملاقة، أفران الصهر، وخطوط الإنتاج المتصلة.
المباني السيادية والمطارات: تأمين وصول الطاقة لأنظمة الملاحة، غرف العمليات، ومراكز البيانات (Data Centers) التي تتطلب استقراراً مطلقاً للتيار 🛫.
البنية التحتية للمدن الذكية: العمود الفقري لتوزيع الطاقة في الكمبوندات الكبرى والمولات التجارية الضخمة.
5. الجدوى الاقتصادية وقيمة الاستثمار (Business Value)
لماذا يختار كبار المستشارين كابل السويدي 240 مم مسلح؟
صفر مخاطر (Risk Mitigation): الحماية الميكانيكية الفائقة تلغي تكاليف الإصلاح الباهظة الناتجة عن انقطاع الكابلات تحت الأرض.
توفير الطاقة: النحاس النقي يقلل من الفقد الفني (Technical Losses)، مما يقلل بشكل ملموس من فواتير الكهرباء الشهرية للمنشآت الضخمة.
القيمة الرأسمالية: عمره الافتراضي يتجاوز 40 عاماً، ويحتفظ بقيمة سوقية عالية جداً كخردة نحاس عند انتهاء عمره الافتراضي، مما يجعله استثماراً ناجحاً للأصول ⏳.
