في منظومات التأريض، تعتبر نقاط الربط بين الكابلات هي المسؤولة عن نقل تيار العطل بأمان إلى باطن الأرض. كلامب نحاس السويدي (C-CLAMP) هو الحل الهندسي الأقوى لعمل وصلات متوازية أو متقاطعة بين كابلات النحاس. بفضل تصميمه "المنضغط"، يوفر هذا الكلامب تلامساً دائماً لا يتأثر بالاهتزازات أو العوامل الجوية، مما يجعله القطعة المفضلة في مشاريع البنية التحتية والكهرباء.
لماذا يثق كبار المهندسين في "سي كلامب" السويدي من جهزلي؟
نحاس أحمر نقي: مصنع من أجود خامات النحاس (Electrolytic Copper)، مما يضمن أقل مقاومة كهربائية ممكنة.
توصيل انضغاطي فائق: يتم كبسه باستخدام أدوات الكبس الهيدروليكية، مما يحوله مع الكابل إلى كتلة واحدة متجانسة تمنع القوس الكهربائي.
مقاومة الصدأ: يتحمل الدفن المباشر في التربة لسنوات طويلة دون أن يفقد خصائصه الميكانيكية أو الكهربائية.
تعدد الاستخدامات: مثالي لربط كابلين معاً (Tap joint) أو ربط كابل بحربة تأريض في الأماكن الضيقة.
Loyalty Points
Earn from this purchase
+64points
Max discount with points
E£96
Using 960,000 points
Purchase this item to earn 64 points. As a loyalty member, you can use your points to save up to E£96 on this order!
كلامب نحاس السويدي (C-CLAMP): الحل الهندسي للوصلات غير القابلة للتلف
لماذا يعتبر الـ C-CLAMP قلب شبكة التأريض؟
في الأنظمة الكهربائية المعقدة، لا تُقاس جودة شبكة التأريض بقوة الحراب فقط، بل بمدى كفاءة "الربط" بين الموصلات. يُعد كلامب نحاس السويدي (C-CLAMP) هو المعيار الذهبي للوصلات الانضغاطية (Compression Joints). صُمم هذا المنتج ليوفر اتصالاً معدنياً دائماً بين كابلات النحاس، مما يضمن مساراً منخفض المقاومة لتيارات الأعطال والصواعق. في جهزلي (Gahzly)، نقدم هذا الحل لضمان حماية المنشآت الحيوية من مخاطر الارتفاع المفاجئ في الجهد.
الفصل الأول: التفوق المادي والتصميم الميكانيكي
1. نقاء النحاس الإلكتروليتي (Electrolytic Copper)
يتم تصنيع "سي كلامب" السويدي من نحاس أحمر عالي النقاء (تتخطى نسبته 99.9%). هذا النقاء ليس رفاهية، بل هو ضرورة هندسية لضمان عدم تشقق الكلامب أثناء عملية الكبس الهيدروليكي العنيف، ولضمان استمرارية التوصيل دون حدوث "فقد في الطاقة" أو سخونة عند نقاط الربط.
2. هندسة حرف الـ "C" وتوزيع الإجهاد
تصميم الكلامب على شكل حرف "C" يتيح للفنيين وضع الكابل الرئيسي (Run) والكابل الفرعي (Tap) داخل المجرى المخصص بكل سهولة، حتى في الأماكن الضيقة أو داخل غرف التفتيش المزدحمة. عند الكبس، ينغلق المعدن حول الشعيرات النحاسية ليحولها إلى كتلة صلبة واحدة، مما يطرد الهواء ويمنع الأكسدة الداخلية.
الفصل الثاني: الوظائف الاستراتيجية في المواقع الكبرى
1. بديل اللحام الانفجاري (The Cold Weld)
في المواقع التي يُمنع فيها استخدام اللهب أو اللحام الانفجاري (مثل محطات البترول والغاز)، يعتبر الـ C-CLAMP هو البديل القانوني والهندسي الأقوى. يوفر "لحاماً بارداً" يضمن ثبات القراءة الكهربائية (الأوم) لسنوات طويلة، تماماً مثل اللحام الحراري، ولكن بأمان وسرعة تنفيذ أعلى.
2. استقرار الشبكة تحت الأرض
بما أن شبكات التأريض غالباً ما تُدفن تحت الخرسانة أو في التربة مباشرة، فإن الكلامب يتعرض لضغوط كيميائية وميكانيكية هائلة. كلامب السويدي المتاح في جهزلي يتميز بسماكة جدرانه التي تقاوم التآكل الكيميائي وتتحمل حركات التربة (Soil Movement) دون أن تنفصل الوصلة.
يعتبر الـ C-CLAMP من السويدي هو الخيار البديل والأكثر عملية للحام الانفجاري في كثير من الحالات. هندسياً، يعتمد هذا الكلامب على "مبدأ الكبس البارد"، حيث يتم وضع الكابل الرئيسي (Run) والكابل الفرعي (Tap) داخل فتحتي حرف الـ C، ثم يتم كبسهما بقوة هيدروليكية. هذا الإجراء يزيل أي فراغات هوائية بين شعيرات النحاس، مما يقلل "مقاومة التلامس" إلى أدنى مستوياتها.
في متجر جهزلي، نوفر سي كلامب السويدي الذي يمتاز بسماكة جدرانه المعدنية؛ مما يجعله قادراً على تحمل تمدد وانكماش النحاس نتيجة الأحمال الحرارية دون أن يفقد قبضة الإحكام. كما أنه معتمد في أنظمة الحماية من الصواعق (Lightning Protection) لقدرته على تمرير تيارات ذات جهد عالي جداً في أجزاء من الثانية دون أن ينصهر أو يتلف. استخدامه يضمن استمرارية المسار الأرضي (Electrical Continuity) لعقود، مما يوفر في تكاليف الصيانة المستقبلية.
جدول المواصفات الفنية 📊
الخاصية التقنية
المواصفة / القيمة
الفائدة الهندسية
العلامة التجارية
السويدي للكابلات (Elsewedy)
ضمان الجودة المعتمدة في كراسات الشروط الحكومية.
نوع المنتج
C-Type Connector (C-Clamp)
توفير وصلة انضغاطية دائمة وعالية التوصيل.
المادة
نحاس نقي عالي الجودة
نقل تيارات الصواعق والأعطال دون سخونة أو فقد.
طريقة التركيب
الكبس الهيدروليكي (Crimping)
ضمان عدم فك الوصلة أو ارتخائها بمرور الزمن.
الاستخدام
ربط كابلات النحاس (Main & Tap)
تشكيل شبكة تأريض متكاملة ومستقرة "الأوم".
دليل جهزلي للتركيب الهندسي الصحيح
التنظيف: يجب تنظيف شعيرات الكابلات النحاسية من الأكاسيد والأتربة قبل وضعها في الكلامب.
الوضع: ضع الكابل الرئيسي في المجرى الأكبر والكابل الفرعي في المجرى المقابل.
الكبس: استخدم المكبس الهيدروليكي حتى تمام انغلاق فكي اللقمة على الكلامب.
المعاينة: تأكد من عدم وجود أي فراغات بين المعدن، وأن الكلامب قد أحاط بالكابلات بشكل كامل ومنتظم.
Add your review
Your email address will not be published. Required fields are marked *
اللقطة تعتمد على الربط بالمسمار ويمكن فكها، أما الـ C-CLAMP فهو وصلة دائمية يتم كبسها ولا يمكن فكها، مما يوفر توصيلاً كهربائياً أفضل بكثير وأكثر استقراراً تحت الأرض.
لا، يجب استخدام مكبس هيدروليكي (Hydraulic Crimping Tool) مع "لقمة" (Die) مناسبة لمقاس الكلامب لضمان انضغاط النحاس بشكل صحيح وتجنب الفراغات.
يتم الاختيار بناءً على مقاس الكابل الرئيسي والفرعي؛ فمثلاً يوجد كلامب (70-70) لربط كابلين مساحة مقطعهما 70 ملم²، وكلامب (70-35) لربط كابل فرعي أصغر بموصل رئيسي.
نعم، النحاس النقي بطبيعته يقاوم الصدأ، وبما أن الوصلة منضغطة تماماً، فإنها تمنع دخول الرطوبة بين الكابل والكلامب، مما يحمي الوصلة من التآكل الداخلي.
لا يفضل ذلك؛ النحاس والألمنيوم يسببان تآكلاً جلفانياً. الـ C-CLAMP النحاسي مصمم خصيصاً لكابلات النحاس الأحمر لضمان أقصى كفاءة.
لأن نقاء النحاس في منتجات السويدي يضمن عدم تشقق الكلامب أثناء الكبس الهيدروليكي، وضمان مطابقة الأبعاد للمواصفات القياسية.
هو الخيار المثالي لربط الموصلات الهابطة (Down Conductors) بشبكة التأريض الأرضية، لقدرته العالية على تحمل التيارات الاندفاعية (Impulse Currents).
يتحمل الكلامب نفس سعة التيار التي يتحملها أكبر كابل يربطه، بفضل مساحة التلامس الكبيرة التي يوفرها تصميم حرف الـ C.
نعم، توفر السويدي مقاسات خاصة من الـ C-CLAMP تسمح بربط كابل النحاس مباشرة بجسم حربة التأريض عن طريق الكبس.
لأن السوق يحتوي على أنواع مقلدة من النحاس المصبوب (Cast Copper) التي تنكسر عند الكبس، بينما نوفر نحن منتج السويدي الأصلي المصنع بطريقة السحب لضمان المرونة والقوة.
الوصلات المسمارية قد ترتخي بفعل الاهتزازات أو التمدد الحراري، بينما الـ C-CLAMP يُكبس هيدروليكياً ليصبح جزءاً لا يتجزأ من الكابل. هذا يضمن عدم تغير مقاومة الوصلة بمرور الزمن، وهو شرط أساسي لاستلام المشاريع الاستشارية.
التصميم القياسي مخصص لربط موصلين (رئيسي وفرعي). في حالة الحاجة لربط أكثر من ذلك، يفضل استخدام كلامبات إضافية لضمان توزيع تيار العطل بشكل متوازن وحماية جودة الكبس الميكانيكي.
السر يكمن في "ليونة النحاس" المستخدم في السويدي. النحاس المصبوب الرخيص يتشقق تحت الضغط، أما نحاس السويدي المسحوب فيتمتع بمطيلية عالية تسمح له بالانضغاط وتغيير شكله حول الكابل دون حدوث شروخ مجهرية.
النحاس النقي بطبعه مقاوم للتآكل، ولكن في التربة شديدة العدوانية، ينصح بتغطية الوصلة بعد الكبس بـ "شريط حماية" أو طلاء عازل، لضمان حماية نقطة التلامس بين الكابل والكلامب من تسرب الأملاح.
هذه الأرقام تمثل مساحة مقطع الكابلات؛ (70-70) تعني ربط كابلين مقاس 70 ملم²، بينما (70-35) تعني أخذ تفريعة 35 ملم² من خط رئيسي 70 ملم². دقة اختيار المقاس تضمن نجاح عملية الكبس الهيدروليكي.
نعم، هناك مقاسات خاصة مصممة لربط الموصلات بجسم حربة التأريض (Rod to Cable)، وتعتبر هذه الطريقة من أكثر الطرق أماناً لضمان عدم فصل الحربة عن الشبكة نتيجة عوامل الزمن.
يجب استخدام "مكبس هيدروليكي" (Hydraulic Crimping Tool) بقوة كبس محددة (تتراوح عادة بين 6 إلى 12 طن حسب المقاس)، مع استخدام "لقمة" (Die) سداسية أو نصف دائرية مطابقة لمقاس الكلامب تماماً.
لضمان "التوافق الجزيئي"؛ فعندما يكون الكابل من السويدي والكلامب من السويدي، نضمن تماثل الخواص الكيميائية والميكانيكية، مما يمنع حدوث أي تفاعلات كيميائية بين المعدنين ويضمن ثبات الأداء الحراري.
بكل تأكيد؛ تم اختبار هذه الوصلات لتحمل التيارات الاندفاعية العالية (Impulse Currents). مساحة التلامس الكبيرة داخل الكلامب تمنع حدوث أي "قوس كهربائي" (Arcing) قد يؤدي لصهر الوصلة أثناء الصاعقة.
لأننا في جهزلي ندرك أن جودة التأريض لا تحتمل التجربة؛ لذا نوفر المنتج الأصلي بضمان السويدي، ونوفر الدعم الفني لاختيار المقاسات الصحيحة التي تتوافق مع تصميم مشروعك الهندسي.

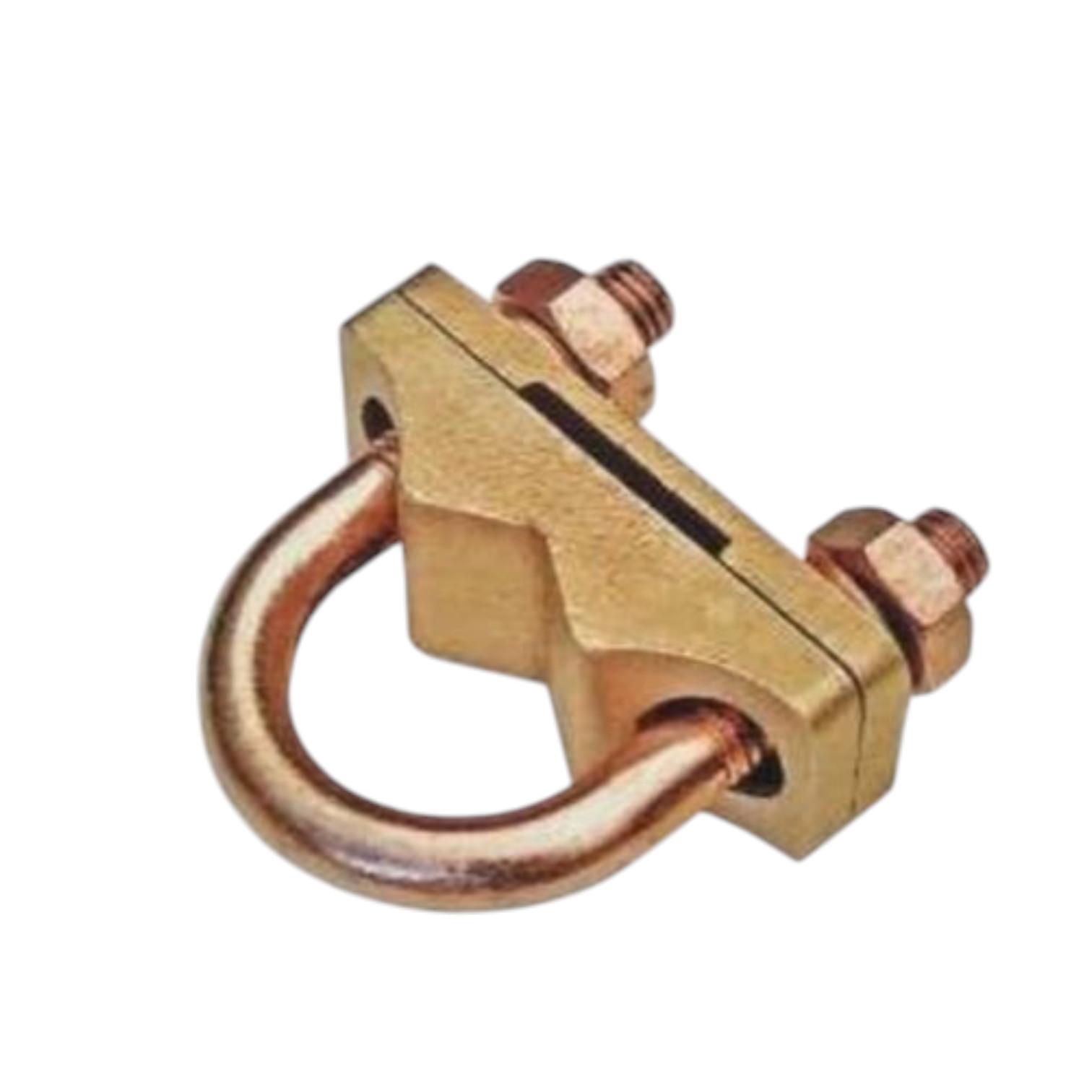

كلامب نحاس السويدي (El Sewedy C-CLAMP)
