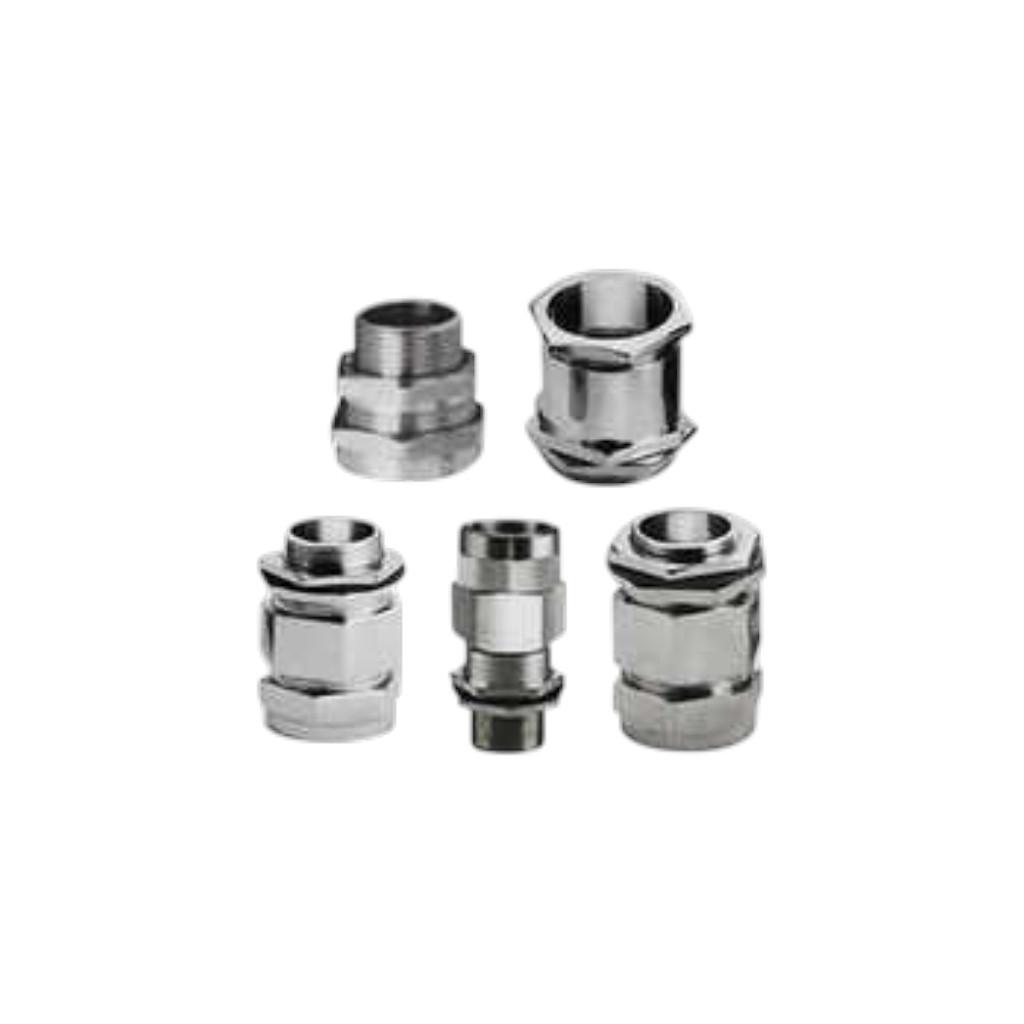

عندما يتعلق الأمر بالكابلات المصفحة (Armored Cables)، فإن الجلاند ليس مجرد وسيلة لتثبيت الكابل في اللوحة، بل هو جزء من منظومة الحماية. جلاند السويدي محلي C1W مصمم خصيصاً ليتعامل مع طبقة التصفيح السلكية (Steel Wire Armour)، حيث يقوم بإحكام القبض عليها لضمان استمرارية التأريض ومنع شد الكابل من التأثير على نقاط التوصيل الداخلية.
لماذا يفضل مهندسو المواقع جلاند السويدي C1W من "جهزلي"؟
نحاس مطلي بالنيكل: مصنع من أجود سبائك النحاس المحلية مع طلاء يحميه من الأكسدة والتآكل في البيئات الصناعية.
تصميم ثلاثي الأجزاء: يتيح للموصل (Jointer) فك الجلاند وتركيبه بسهولة حول طبقة التصفيح، مما يضمن "عضة" ميكانيكية قوية لا ترتخي.
حماية IP: يوفر إغلاقاً محكماً يمنع دخول الأتربة والرطوبة إلى داخل لوحات التوزيع (عند استخدامه مع الشراود المناسب).
مطابقة المواصفات: الجلاند المحلي من السويدي هو الخيار المعتمد في معظم المشاريع الإنشائية في مصر نظراً لمتانته وسعره التنافسي.
Loyalty Points
Earn from this purchase
+15points
Max discount with points
E£23
Using 229,500 points
Purchase this item to earn 15 points. As a loyalty member, you can use your points to save up to E£23 on this order!
في المنشآت الصناعية والمشاريع القومية، لا يعتبر الكابل مجرد ناقل للتيار، بل هو شريان طاقة يجب حمايته عند نقاط الدخول والخروج. جلاند السويدي C1W المحلي (المصنع من النحاس عالي الجودة) يمثل "صمام الأمان" للكابلات المصفحة بأسلاك الفولاذ (SWA). وظيفة هذا الجلاند تتخطى مجرد التثبيت الميكانيكي؛ فهو المسؤول عن استمرارية المسار الأرضي والحفاظ على سلامة اللوحات الكهربائية من الإجهادات الميكانيكية والعوامل الجوية.
الفصل الأول: التشريح الهندسي ومواد التصنيع
1. سبيكة النحاس (Brass) والطلاء الواقي
يُصنع الجلاند من سبيكة نحاسية مختارة بعناية لتجمع بين المتانة والقابلية للتشكيل الميكانيكي. يتم طلاء الجلاند بطبقة من النيكل (Nickel Plated) لضمان عدم حدوث أكسدة للنحاس عند تعرضه للرطوبة أو المواد الكيميائية في المواقع الإنشائية. هذا الطلاء يقلل أيضاً من "المقاومة السطحية"، مما يضمن تلامساً كهربائياً مثالياً.
2. آلية التثبيت الثلاثية (The Locking Mechanism)
يتكون جلاند C1W من عدة أجزاء رئيسية تعمل بانسجام:
الجسم الرئيسي (Body): الذي يتم ربطه في لوحة التوزيع.
حلقة الضغط (Clamping Ring): المصممة خصيصاً لـ "عض" أسلاك التسليح (Steel Wires) بشكل دائري منتظم.
الصامولة الخلفية (Outer Nut): التي تضغط على الغلاف الخارجي للكابل وتؤمن الوصلة بالكامل ضد الاهتزازات.
الفصل الثاني: الوظائف التقنية في المواقع الحيوية
1. استمرارية التأريض (Earth Continuity)
أحد أهم أسباب استخدام الكابل المصفح هو توفير مسار حماية أرضي عبر "تسليح الكابل". جلاند C1W من السويدي يضمن انتقال هذا المسار من أسلاك التسليح إلى جسم اللوحة المعدني بـ "مقاومة صفرية" تقريباً. هذا يضمن أنه في حالة حدوث عطل كهربائي، سيقوم قاطع الدائرة بفصل التيار فوراً نتيجة استجابة المسار الأرضي الصحيح.
2. تخفيف الإجهاد الميكانيكي (Strain Relief)
في حالة شد الكابل أو تحركه نتيجة العوامل الجوية أو الاهتزازات الميكانيكية، يقوم الجلاند بامتصاص هذه القوة وتوزيعها على جسم اللوحة، مما يمنع انتقال الشد إلى نهايات الأسلاك (Lugs) المتصلة بالقواطع، وهو ما يمنع حدوث "شرارات" أو "فقدان اتصال" قد يؤدي لكوارث.
يعتبر الجلاند C1W هو "العمود الفقري" لتمديدات القوى الكهربائية في المصانع ومحطات التوليد. تكمن عبقرية تصميم جلاند السويدي المحلي في قدرته على توفير "استمرارية أرضية" (Earth Continuity)؛ فطبقة التصفيح في الكابل تعمل كمسار حماية، والجلاند هو الذي ينقل هذا المسار من الكابل إلى جسم اللوحة المعدني. بدون جلاند C1W أصلي، قد تتعرض اللوحة لخطر التكهرب في حالة حدوث عطل داخلي.
في متجر جهزلي، نوفر جلاندات السويدي التي تمتاز بدقة "التسنين" (Threading)؛ مما يمنع حدوث "تفويت" أثناء الربط القوي. كما أن الجلاند يأتي مزوداً بـ "حلقة ضغط" (Compression Ring) مصممة لتمسك بأسلاك التصفيح بشكل دائري منتظم، مما يمنع تركز الإجهاد على نقطة واحدة في الكابل. هذا المنتج هو الخيار المثالي لمن يبحث عن الجودة "السويدية" والاعتماد الرسمي في المواصفات الفنية المصرية (Local Specs).
جدول المواصفات الفنية 📊
الخاصية التقنية
المواصفة / القيمة
الفائدة الهندسية
العلامة التجارية
السويدي (Elsewedy Local)
الجودة المعتمدة في المشاريع الحكومية والخاصة.
نوع الجلاند
C1W (مصفح داخلي)
مخصص للكابلات ذات التسليح السلكي (SWA).
المادة
نحاس (Brass)
قوة ميكانيكية وتوصيلية كهربائية ممتازة للتأريض.
الاستخدام
لوحات التوزيع والمحركات
تأمين الكابل ضد الشد والاهتزاز وضمان التأريض.
التوافق
كابلات PVC / SWA / PVC
يتناسب مع مدى واسع من أقطار الكابلات المصفحة.
دليل جهزلي للتركيب الهندسي الصحيح
التحضير: تقشير الغلاف الخارجي للكابل وكشف أسلاك التسليح بطول مناسب.
التثبيت: إدخال الجزء الخلفي من الجلاند ثم حلقة الضغط.
التعشيق: وضع أسلاك التسليح حول المخروط الداخلي للجلاند بالتساوي.
الإغلاق: ربط الصامولة الخارجية بقوة لضغط الحلقة على الأسلاك.
اللمسة النهائية: تركيب الشراود (Shroud) لضمان حماية الوصلة بالكامل من الأتربة.
Add your review
Your email address will not be published. Required fields are marked *
جلاند BW يُستخدم للأماكن الداخلية الجافة ولا يوفر حماية كبيرة ضد الرطوبة، بينما جلاند C1W يوفر إحكاماً أقوى على الغلاف الداخلي والتصفيح، وغالباً ما يُستخدم في التطبيقات التي تتطلب درجة حماية أعلى مع استخدام "الشراود".
المحلي مصنع وفقاً للمواصفات المصرية المعتمدة والتي تراعي ظروف التشغيل في المنطقة، ويمتاز بتوفر جميع مقاساته وسعره الاقتصادي مع الحفاظ على نقاء سبيكة النحاس.
لأن الكابل المصفح يحتاج لربط معدني مع اللوحة لضمان مسار التأريض. البلاستيك لا يوصل الكهرباء وبالتالي سيفقد الكابل ميزة الحماية التي يوفرها التصفيح.
يتم الاختيار بناءً على القطر الخارجي للكابل (Overall Diameter) وقطر الغلاف الداخلي تحت التصفيح. تتوفر جداول قياسية في "جهزلي" تربط بين مساحة مقطع الكابل ومقاس الجلاند المناسب.
الشراود يحمي الجلاند من الرطوبة المباشرة والأملاح، كما يعطي شكلاً جمالياً ومنظماً لنهايات الكابلات داخل اللوحة.
لا يفضل ذلك؛ لأن تصميم الجلاند يعتمد على وجود طبقة تصفيح ليتم الربط عليها. للكابلات العادية، يفضل استخدام جلاندات A2 أو الجلاندات البلاستيكية.
في "جهزلي"، نهتم بتوفير الملحقات كاملة لضمان تركيب هندسي سليم، حيث أن الإيرث تاغ ضروري لربط سلك تأريض إضافي بجسم الجلاند.
لأن النحاس يمتلك معامل تمدد حراري مستقر ولا يتأثر بالحرارة العالية الناتجة عن الأحمال الكبيرة، مما يحافظ على ثبات الربط الميكانيكي.
سيؤدي ذلك لضعف مسار التأريض، وفي حالة حدوث قصر (Short Circuit)، قد يحدث قوس كهربائي عند الجلاند مما يسبب حريقاً أو تلفاً للكابل.
من خلال جودة الطلاء (النيكل)، وزن النحاس الثقيل، ووضوح دمغة المقاس على جسم الجلاند، وبالتأكيد بالشراء من وكيل موثوق مثل "جهزلي".
تصنيف C1W يعني أنه جلاند "داخلي/خارجي" مصمم للكابلات المصفحة (SWA). الفرق الجوهري هو وجود حلقة ضغط داخلية تمسك بالأسلاك الفولاذية وتؤمن الغلاف الداخلي للكابل، مما يجعله أكثر متانة من موديلات BW البسيطة.
نعم، يتم تصنيع جلاندات السويدي المحلية لتطابق المعايير الهندسية الدولية والمحلية، مما يضمن أن أبعاد السنون (Threads) وقوة تحمل المعدن تتوافق مع المتطلبات القاسية في قطاعي البترول والكهرباء.
رغم أن الجلاند يلمس اللوحة، إلا أن "الإيرث تاغ" يوفر نقطة ربط صريحة لسلك تأريض إضافي (Fly Lead)، لضمان أعلى درجات الأمان في حالة وجود طلاء عازل على اللوحة يمنع التوصيل المباشر بين الجلاند والجسم.
لا يتم الاختيار بناءً على مساحة المقطع فقط (مثلاً 4*16 ملم)، بل يجب الرجوع لقطر الكابل الخارجي (Overall Diameter) من كتالوج السويدي، لضمان أن فتحة الجلاند ستستوعب الكابل مع إمكانية الربط المحكم.
بمفرده يحقق درجة IP54، ولكن عند استخدامه مع "جوان" (Entry Washer) وشراود (Shroud) أصلي من "جهزلي"، يمكن أن تصل درجة الحماية إلى IP66، مما يجعله مقاوماً للأمطار الكثيفة والغسيل بالمياه.
نعم، بفضل طبقة طلاء النيكل السميكة، يمتلك الجلاند مقاومة عالية لرذاذ الأملاح والرطوبة، مما يمنع "تآكل النحاس" الذي يسبب ضعف التوصيل بمرور الزمن.
يجب الربط حتى تشعري بمقاومة قوية تضمن انضغاط حلقة الربط على الأسلاك. الربط المفرط قد "يقطع" أسلاك التسليح، والربط الضعيف قد يجعل الكابل ينزلق. الفنيون المحترفون يعتمدون على "إحساس اليد" أو مفاتيح العزم المخصصة.
النحاس يمتلك توافقاً كيميائياً أفضل مع معظم اللوحات الكهربائية ومكونات التأريض، كما أنه أكثر صلابة ميكانيكية، مما يمنع "تفويت" السنون عند التركيب المتكرر.
نعم، طالما أن حلقة الضغط (Clamping Ring) والسنون سليمة ولم تتعرض لتشوه ناتج عن ربط خاطئ. في "جهزلي"، ننصح دائماً بفحص "الجوان" الداخلي عند إعادة الاستخدام.
لأن الجلاندات المقلدة تُصنع من سبائك "توتيا" أو نحاس رديء ينكسر عند أول محاولة ربط، مما يعرض المشروع للتأخير والخسائر المادية، بينما نوفر نحن المنتج الأصلي المعتمد.
