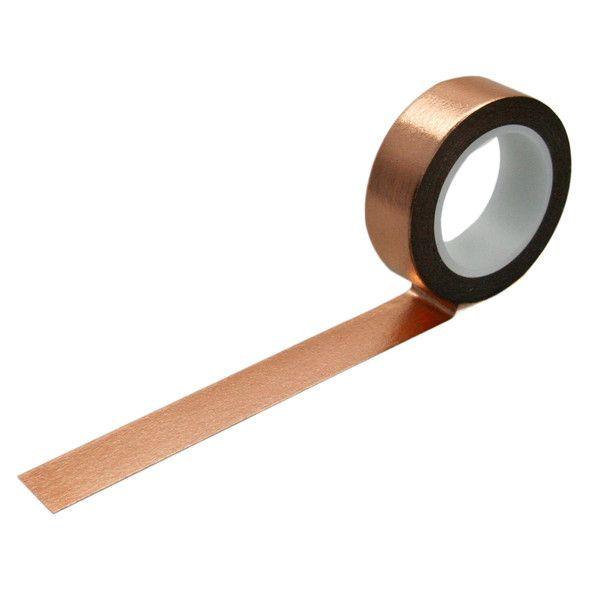

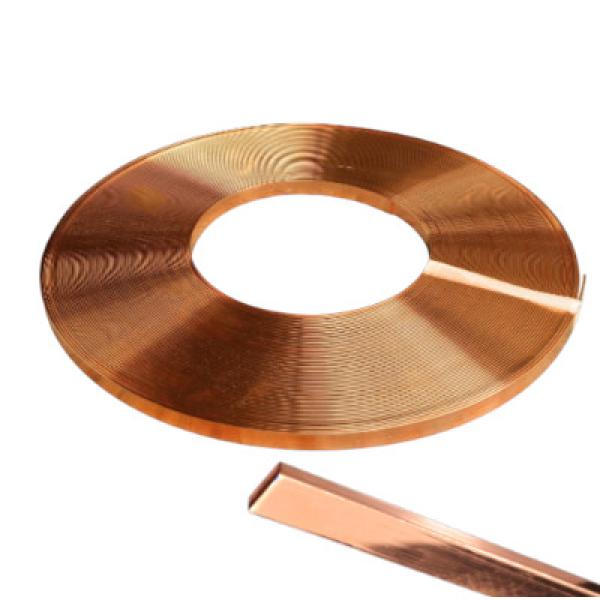

شريط نحاس FURSE 3*25: المسار السريع والآمن لتفريغ الصواعق
عندما يتعلق الأمر بحماية المنشآت الحيوية، لا مجال للمخاطرة بموصلات رديئة. شريط النحاس FURSE مقاس 3*25 ملم هو المعيار الذهبي عالمياً للموصلات الهابطة (Down Conductors) وشبكات التأريض تحت الأرض. بفضل تصميمه المسطح، يوفر هذا الشريط مساحة سطحية أكبر مقارنة بالكابلات الدائرية، مما يجعله الأكفأ في التعامل مع الترددات العالية الناتجة عن الصواعق (Skin Effect).
لماذا يصر الاستشاريون على شريط FURSE من "جهزلي"؟
نقاء فائق (Electrolytic Copper): مصنع من نحاس عالي النقاء بنسبة تزيد عن 99.9%، مما يضمن أقل مقاومة كهربائية ممكنة.
كفاءة "تأثير القشرة": الشكل المسطح (25×3) يقلل من الحث الذاتي، مما يسمح بتبديد تيار الصاعقة بسرعة مذهلة نحو الأرض.
مرونة وسهولة تشكيل: رغم قوته، يمكن ثني الشريط وتشكيله حول زوايا المباني وتثبيته بجمالية عالية باستخدام "كليبسات" FURSE المخصصة.
مقاومة التآكل: النحاس الخام من FURSE مصمم ليعمر طويلاً تحت الأرض وفي الأجواء المكشوفة دون أن يفقد خواصه الميكانيكية.
Loyalty Points
Earn from this purchase
+114points
Max discount with points
E£172
Using 1,717,500 points
Purchase this item to earn 114 points. As a loyalty member, you can use your points to save up to E£172 on this order!
في عالم الهندسة الكهربائية، لا يُنظر إلى شريط النحاس بمقاس 3*25 ملم كمجرد موصل، بل هو "شريان الحياة" لمنظومة الحماية من الصواعق (LPS). شركة FURSE البريطانية، التابعة لمجموعة ABB العالمية، وضعت معايير صارمة في تصنيع هذا الشريط لضمان تفريغ الشحنات الهائلة في زمن قياسي. في جهزلي (Gahzly)، نوفر لكِ النسخة الأصلية التي تضمن حماية الأرواح والممتلكات من مخاطر الصواعق والتيارات الشاردة.
الفصل الأول: الخصائص الفيزيائية والكيميائية للنحاس المستخدم
يتم تصنيع شريط FURSE من نحاس عالي النقاء بنسبة لا تقل عن 99.9%، وفقاً للمواصفة العالمية BS EN 13601. هذا النقاء ليس رفاهية، بل هو ضرورة تقنية لتقليل المقاومة النوعية للمعدن، مما يمنع ارتفاع درجة حرارة الموصل عند مرور تيار صاعقة قد يصل إلى 200 كيلو أمبير.
2. أبعاد هندسية مدروسة (3×25 ملم)
لماذا هذا المقاس تحديداً؟ مساحة المقطع العرضي التي تبلغ 75 ملم² هي الحد الأمثل الذي يوازن بين:
السعة الحرارية: قدرة الموصل على امتصاص الحرارة دون الانصهار.
تبديد الطاقة: توفير مساحة سطحية واسعة (Surface Area) لتسهيل خروج الشحنات الكهربائية.
المرونة الميكانيكية: سهولة التشكيل اليدوي أو باستخدام أدوات الثني البسيطة لتتبع زوايا المباني الإنشائية.
الفصل الثاني: التفوق التقني للشريط فوق الكابلات الدائرية
1. ظاهرة "تأثير القشرة" (Skin Effect)
عند حدوث صاعقة، يمر التيار بتردد عالي جداً؛ وفي هذه الحالة، تتركز الكهرباء على "قشرة" الموصل الخارجية ولا تمر في قلبه. الشريط المسطح (25×3) يمتلك محيطاً (Circumference) أكبر بكثير من كابل دائري له نفس مساحة المقطع. هذا يعني أن "الطريق" المتاح لتيار الصاعقة في شريط FURSE أوسع وأسرع، مما يقلل من احتمالية حدوث "شرر جانبي" (Side Flashing) قد يشعل الحرائق.
2. المعاوقة الحثية (Inductive Reactance)
الشكل المسطح يمتلك "حثاً ذاتياً" أقل من الموصلات الدائرية. في لحظات الصاعقة الحرجة، تكون المعاوقة (Impedance) هي العائق الأكبر وليس المقاومة الأومية فقط. شريط FURSE يضمن أقل معاوقة ممكنة، مما يجعل الصاعقة "تفضل" المرور عبره بدلاً من المرور عبر هيكل المبنى أو الأجهزة الإلكترونية الحساسة.
يعد شريط النحاس 25×3 ملم من FURSE المكون الأساسي فيما يعرف بـ "شبكة فاراداي" لحماية المباني. المهندسون يفضلون الشريط المسطح ليس فقط لمظهره الجمالي على واجهات المباني، بل لخصائصه الفيزيائية الفريدة. في حالات الصواعق، يميل التيار للمرور عبر السطح الخارجي للموصل؛ وهنا تتفوق الشريحة (Tape) على الكابل (Cable) لأن مساحة سطحها الخارجي أكبر بكثير، مما يقلل من "المعاوقة الحثية" ويمنع حدوث القفزات الكهربائية الخطيرة (Side Flashing).
في متجر جهزلي، نوفر شريط FURSE الذي يتميز بحواف ناعمة (Radiused Edges)، وهي ميزة هندسية دقيقة تمنع تركيز الإجهاد الكهربائي عند الحواف، مما يزيد من عمر المنظومة ويحمي المواد الإنشائية المحيطة. سواء كنتِ تقومين بإنشاء شبكة تأريض لمراكز بيانات (Data Centers) أو أبراج سكنية، فإن هذا الشريط يضمن لكِ تحقيق قراءة "أوم" منخفضة جداً واستقراراً يدوم لعقود تحت أصعب الظروف المناخية.
جدول المواصفات الفنية 📊
الخاصية التقنية
المواصفة / القيمة
الفائدة الهندسية
العلامة التجارية
FURSE (بريطاني)
ضمان الجودة العالمية والاعتماد في كبرى المشاريع.
المقاس (العرض × السمك)
25 ملم × 3 ملم
المقاس القياسي العالمي المعتمد للحماية من الصواعق.
المادة
نحاس أحمر نقي (Bare Copper)
توصيل كهربائي مثالي ومقاومة طبيعية للصدأ.
المواصفات القياسية
BS EN 13601
مطابقة لأعلى معايير السلامة البريطانية والأوروبية.
مساحة المقطع
75 ملم²
قدرة عالية على تحمل تيارات القصر (Short Circuit).
دليل جهزلي للتنفيذ والاعتماد
المسار: يجب أن يكون مسار الشريط أقصر ما يمكن وبأقل عدد من الانحناءات.
التثبيت: يتم التثبيت كل 1 متر طولي باستخدام كليبسات أصلية من FURSE لضمان عدم تخلخل الشريط بفعل الرياح أو القوى المغناطيسية.
الوصلات: يفضل استخدام وصلات FURSE المعتمدة (Square Clamps) لربط التقاطعات، لضمان تلامس كامل للمساحة (75 ملم²).
الاختبار: بعد الانتهاء، يتم قياس الاستمرارية الكهربائية (Continuity Test) للتأكد من أن المقاومة من أعلى نقطة في المبنى إلى بئر التأريض تقترب من الصفر.
Add your review
Your email address will not be published. Required fields are marked *
لأن الشريط المسطح يمتلك مساحة سطحية أكبر، وهو ما يقلل من "المقاومة الحثية" في حالة الصواعق. كما أن الشريط يسهل تثبيته بشكل مسطح على الجدران، مما يجعله أكثر أماناً وجمالاً في التمديدات الخارجية.
نعم، النحاس الأحمر النقي من FURSE مقاوم جداً للتآكل التربي. ولكن في التربة شديدة العدوانية (الملحية جداً)، قد يوصي المهندسون باستخدام النوع المكسو بالرصاص (Lead Covered) أو زيادة سماكة الشريط.
يتم ذلك باستخدام "وصلات الربط المستقيمة" (Straight Channel Base Connectors) من FURSE، أو عن طريق اللحام الانفجاري (Exothermic Welding) لضمان اتصال دائم لا يتأثر بالرطوبة.
وفقاً لمواصفات FURSE، يفضل وضع كليبس تثبيت كل 100 سم طولي (أو 50 سم في الزوايا) لضمان ثبات الشريط ومنع اهتزازه عند مرور تيارات عالية.
هذا هو الكود الأوروبي الذي يحدد متطلبات النحاس المستخدم في الأغراض الكهربائية، ويضمن أن النحاس يمتلك النقاء الموصى به والصلابة الميكانيكية المطلوبة.
نعم، يمكن دهانه بأصباغ غير معدنية لا تؤثر على التوصيل. FURSE توفر أيضاً أغطية بلاستيكية (PVC Coated) بألوان مختلفة لتناسب ديكور المبنى وتحمي النحاس من العوامل الجوية.
الشريط الـ Bare هو النحاس الخام، أما الـ Tinned فهو المكسو بطبقة قصدير لحمايته من الأكسدة في البيئات الكيميائية أو عند ربطه بمعادن أخرى لمنع التآكل الجلفاني.
يتم حسابها بناءً على محيط المبنى (شبكة السطح) بالإضافة إلى عدد الموصلات الهابطة (Down Conductors) التي تربط السطح بشبكة التأريض الأرضية، مع إضافة 10% للهالك والوصلات.
بكل تأكيد؛ مساحة المقطع (75 ملم²) مصممة لتتحمل الطاقة الحرارية الناتجة عن الصاعقة دون الانصهار، حيث يتم توزيع الحرارة بسرعة عبر طول الشريط ونقلها للأرض.
لأن العمر الافتراضي لهذا الشريط يتجاوز 30 عاماً. استخدام أنواع رديئة قد يوفر المال الآن، ولكنه سيتطلب تغييراً كاملاً للمنظومة بعد سنوات قليلة نتيجة التآكل، مما يرفع التكلفة الإجمالية للمشروع.
هذا المقاس يضمن أن الموصل يمتلك الكتلة الكافية لتحمل الطاقة الحرارية للصاعقة دون أن يفقد متانته الميكانيكية. استخدام مقاسات أصغر قد يؤدي لتبخر النحاس لحظة الصاعقة، مما يترك المبنى بلا حماية.
شريط FURSE المتوفر في "جهزلي" هو غالباً من النوع "Annealed" (المخمر)، وهو ما يعطيه مرونة فائقة تسمح بتشكيله على واجهات المباني دون أن ينكسر أو يتشقق، مع الحفاظ على كامل جودته الكهربائية.
يُستخدم النوع المكسو بالقصدير في البيئات الكيميائية القوية، أو عند وجود احتمالية تلامس النحاس مع معادن أخرى (مثل الألمنيوم) لمنع التآكل الجلفاني. كما يفضل استخدامه في المناطق الساحلية المعرضة لرذاذ الأملاح بكثافة.
في المسافات التي تزيد عن 20 متراً، يوصي تقنيو "جهزلي" باستخدام "وصلات التمدد" (Expansion Joints) من FURSE. هذه الوصلات تسمح للشريط بالتحرك الطولي البسيط مع تغير درجات الحرارة صيفاً وشتاءً دون اقتلاع الكليبسات من الجدران.
النحاس المعاد تدويره يحتوي على شوائب (مثل الرصاص أو القصدير) ترفع المقاومة الكهربائية وتجعل الشريط هشاً (Brittle). شريط FURSE يُصنع من خامات بكر تضمن استمرارية المسار الكهربائي تحت أقسى ظروف الإجهاد.
نعم، النحاس يتفاعل بشكل جيد مع الخرسانة ولا يتآكل بداخلها. بل إن وضعه داخل الأساسات الخرسانية يزيد من كفاءة التأريض بفضل المساحة الكبيرة للأساسات، ولكن يجب التأكد من إحكام الوصلات قبل صب الخرسانة.
يمنع تقنيو "جهزلي" ثني الشريط بزاوية حادة (90 درجة قائمة)؛ بل يجب أن يكون الثني انسيابياً بنصف قطر لا يقل عن 20 سم. الزوايا الحادة تخلق نقاط "مقاومة عالية" وقد تؤدي لخروج الصاعقة عن مسارها (Flashover).
لأن اللحام الانفجاري (Exothermic Welding) يدمج جزيئات النحاس معاً ليصبحا قطعة واحدة صماء. الوصلات الميكانيكية (المسامير) تحت الأرض قد ترتخي أو تتآكل، أما اللحام فيضمن عمراً افتراضياً يمتد لأكثر من 50 عاماً.
الاختيار يعتمد على نوع السطح (خرسانة، طوب، معدن) والبيئة المحيطة. توفر FURSE كليبسات نحاسية، وبلاستيكية مقاومة للأشعة فوق البنفسجية (UV)، وكليبسات بعيدة عن الجدار لمنع تراكم الأتربة والرطوبة خلف الشريط.
شريط النحاس هو الرابط الأساسي الذي يربط جميع الأجزاء المعدنية للمبنى (مواسير، هياكل، مصاعد) بنقطة تأريض واحدة. هذا يضمن عدم وجود فرق جهد بين أي جسمين معدنيين داخل المبنى، مما يحمي الأشخاص من الصدمات الكهربائية القاتلة.
