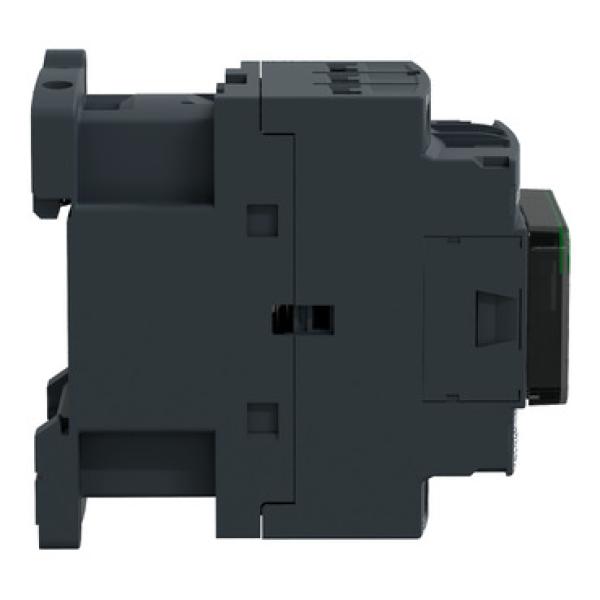

كونتاكتور 220 فولت - شنايدر إلكتريك (Schneider Electric 220V AC Contactor)

الدليل الشامل والمعماري لكونتاكتور شنايدر 220 فولت: البنية الهندسية والتشغيل المتقدم

نقاط التلامس الرئيسية (Main Poles / Silver-Nickel Alloy)

• سبيكة الفضة والنيكل: تصنع نقاط التلامس الرئيسية من سبيكة الفضة والنيكل عالية النقاء، والتي تم اختيارها خصيصًا لتقديم موصلية كهربائية ممتازة ومقاومة أومية منخفضة للغاية.

• مقاومة الشرز والالتحام: تحمي هذه السبيكة النقاط من التآكل الناتج عن الشرز الكهربائي المتكرر وتمنع حدوث ظاهرة الالتحام الحراري (Contact Welding) عند التعامل مع الأحمال الحثية الثقيلة بداخل الموقع عبر منصة جهزلي.

د. حجرات إطفاء الشرز (Arc Chutes)

• التبريد السريع: يحتوي الكونتاكتور على حجرات إطفاء شرز (Arc Chutes) مدمجة ومصممة هندسيًا لتقسيم وتبريد القوس الكهربائي (الشرز) المتولد لحظة فصل الأحمال الثقيلة بسرعة فائقة.

• حماية النقاط: تمنع هذه الحجرات تراكم درجات الحرارة المرتفعة، مما يحافظ على العمر الافتراضي لنقاط التلامس الرئيسية ويمنع تآكلها المبكر.

هـ. الهيكل الخارجي ومواد التصنيع

• البوليمرات والراتنجات المقاومة: يتميز الهيكل الخارجي بجسم مصنع من الراتنج والبوليمرات الهندسية المقاومة لدرجات الحرارة العالية، والكسر، والصدمات الميكانيكية.

• العزل الكامل: يوفر الغلاف عزلاً كهربائياً كاملاً يحمي المشغلين ويمنع انتقال أي قصر كهربائي بين الأقطاب.

و. المرونة الميكانيكية وأنظمة التثبيت المزدوج

• النقاط المساعدة (Auxiliary Contacts): يمتلك مرونة ميكانيكية عالية تتيح تركيب نقاط مساعدة إضافية (مفتوحة NO أو مغلقة NC) أمامية أو جانبية لتوسيع نطاق التحكم والإشارات.

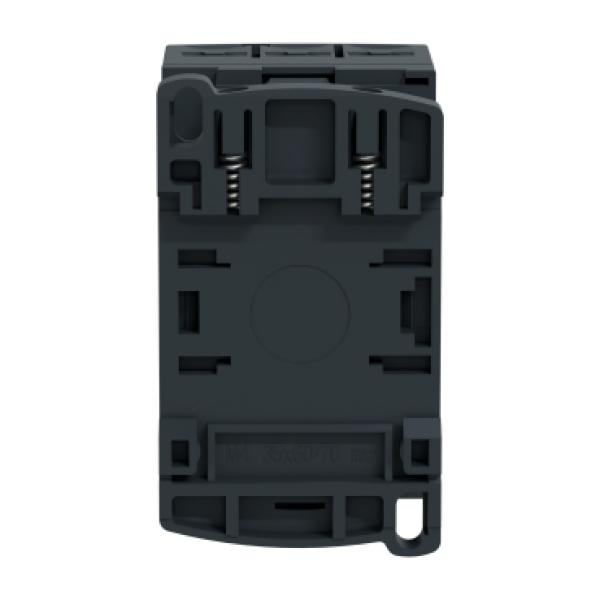

• نظام التثبيت: يدعم نظام تثبيت مزدوج يتيح التركيب السريع على قضيب التثبيت القياسي (DIN Rail مقاس 35 مم) أو التثبيت المباشر بالمسامير بداخل اللوحة بداخل الموقع عبر منصة جهزلي.

 جدول المواصفات الفنية للكونتاكتور

طريقة التشغيل والتركيب (خطوة بخطوة)

تتطلب عملية تركيب وتشغيل كونتاكتور شنايدر 220 فولت الالتزام بقواعد السلامة الكهربائية واتباع التسلسل الهندسي التالي:

• الخطوة الأولى: فصل التيار الكهربائي (LOTO)

  قبل البدء بأي أعمال تركيب، تأكد من فصل مصدر الطاقة الرئيسي عن اللوحة الكهربائية بالكامل لمنع التعرض للصعق الكهربائي.

• الخطوة الثانية: التثبيت الميكانيكي للكونتاكتور

  قم بتركيب الكونتاكتور إما بتعشيقه على قضيب التثبيت القياسي (DIN Rail 35mm) حتى تستمع لصوت القفل، أو تثبيته مباشرة بواسطة المسامير في اللوحة بداخل الموقع عبر منصة جهزلي.

• الخطوة الثالثة: توصيل دائرة القوى (Main Power Circuit)

  قم بتوصيل كابلات التغذية الرئيسية الواردة من القاطع الرئيسي بأطراف الدخل العلوية (L1, L2, L3)، وربط كابلات الخروج المتجهة إلى الحمل (محرك، سخان، أو أحمال أخرى) بالأطراف السفلية (T1, T2, T3) مع إحكام شد البراغي بالعزم المناسب.

• خطوة الرابعة: توصيل دائرة التحكم (Control Circuit)

  صل أطراف ملف التحكم (A1 و A2) بمصدر جهد 220 فولت تيار متردد عبر مفتاح التشغيل (Push Button) أو نقاط الأمان والريلايات المخصصة.

• خطوة الخامسة: تركيب النقاط المساعدة (اختياري)

  في حال احتجت لربط إشارات بيان أو قفل تبادلي (Interlocking)، قم بتركيب كتل النقاط المساعدة الإضافية في الأماكن المخصصة لها على جسم الكونتاكتور.

• خطوة السادسة: الاختبار والتشغيل الأولي

  بعد مراجعة التوصيلات، قم بإعادة التيار واختبار عمل الكونتاكتور بالضغط على مفتاح التشغيل للتأكد من سلاسة الحركة وغلق الأقطاب دون أصوات غير طبيعية.

 المميزات والعيوب الموضوعية

المميزات الأساسية

• اعتمادية صناعية عالية: مصمم للعمل في أصعب الظروف البيئية والصناعية بفضل مكوناته فائقة الجودة.

• حماية متقدمة للنقاط: بفضل سبيكة الفضة والنيكل وحجرات إطفاء الشرز المدمجة.

• مرونة التوسعة: القدرة على إضافة نقاط مساعدة بسهولة لتلبية احتياجات دوائر التحكم المختلفة.

• سهولة التركيب: نظام تثبيت مزدوج يدعم السكك الحديدية والمسامير المباشرة.

• توفر الدعم والطلب: متوفر للمشاريع الهندسية والمواقع عبر منصة جهزلي بجودة مضمونة.

العيوب والقيود

• الحساسية لتباين الجهود: انخفاض جهد الشبكة بشكل حاد عن 220 فولت قد يسبب عدم اكتمال جذب القلب المغناطيسي، مما يؤدي لارتتجاج النقاط واحتراق الملف.

• الصوت الصوتي (Humming): قد يصدر الكونتاكتور صوتاً طفيفاً عند تراكم الأتربة والغبار داخل الثغرة الهوائية للقلب المغناطيسي مما يتطلب تنظيفاً دورياً.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المناسبة

• تشغيل المحركات الحثية ثلاثية الأوجه: التحكم في محطات المضخات والمواقد الصناعية ومراوح التهوية الكبيرة.

• أنظمة التدفئة والتكييف (HVAC): تشغيل السخانات الكهربائية الضخمة وضواغط التكييف المركزية.

• لوحات التوزيع الكهربائية: التحكم في خطوط الإنارة الكبيرة في المصانع والمنشآت التجارية.

• المشاريع الهندسية: التجهيز الشامل للوحات التحكم الميدانية عبر منصة جهزلي.

الاستخدامات غير المناسبة

• الدوائر ذات الجهود المنخفضة جداً بدون محول: لا يمكن ربطه مباشرة بكروت التحكم الإلكترونية التي تتطلب جهود مستمرة منخفضة (مثل 24V DC) دون وجود ريلاي وسيط.

• البيئات المغمورة بالمياه: لا يُستخدم في الأماكن الرطبة كلياً أو المغمورة بالسوائل دون وضعه داخل لوحة حماية معزولة تماماً (IP65 فما فوق).

تعليمات الأمان والتحذيرات الصارمة

تحذير أمان هام: الكهرباء ذات جهد 220 فولت تشكل خطراً جسيماً على الحياة؛ لذا يجب عدم إجراء أي تركيب أو فحص إلا بواسطة فني كهربائي مؤهل ومزود بمعدات الوقاية الشخصية (PPE).

• فحص العزل: التأكد دورياً من سلامة الهيكل المصنوع من الراتنج وعدم وجود أي تشققات تسرب التيار.

• عزم الربط: تجنب ربط المسامير بضعف (يؤدي إلى شرارة وحرارة) أو بقوة مفرطة (تؤدي لتلف الأطراف النحاسية).

• مطابقة الأحمال: عدم تحميل الكونتاكتور بأحمال تتجاوز التيار الاسمي المخصص له لتجنب تلف الملف ونقاط التلامس.

طرق الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص البصري المنتظم: الكشف عن أي تغير في لون الهيكل الخارجي أو وجود آثار سخونة زائدة.

• التنظيف بالهواء الجاف: إزالة الأتربة والغبار المتراكم داخل حجرات إطفاء الشرز والقلب الحديدي باستخدام ضغط الهواء الجاف الخالي من الرطوبة.

• مراجعة إحكام التوصيلات: شد مسامير الأطراف الكهربائية دورياً لمنع حدوث التوصيل الضعيف (Loose Connection).

• فحص حالة التلامسات: التأكد من نظافة أسطح سبيكة الفضة والنيكل وعدم تآكلها بشكل يمنع التوصيل السليم.

8. مقارنة تفصيلية بين كونتاكتور 220 فولت والبدائل الأخرى

نصائح ذهبية قبل الشراء

1. تحديد الجهد بدقة: تأكد من أن جهد دائرة التحكم لديك هو 220 فولت تيار متردد (AC) تماماً قبل شراء الطراز.

2. حساب التيار المناسب (AC-3 / AC-1): اختر سعة الكونتاكتور بناءً على طبيعة الحمل سواء كان محركاً حثياً أو حمضياً أو أومياً بحتاً.

3. مراجعة الملحقات المطلوبة: حدد مسبقاً حاجتك لنقاط مساعدة إضافية لضمان طلبها مع الكونتاكتور.

4. الشراء من مصادر معتمدة: تأكد من الحصول على المنتج الأصلي والمطابق للمواصفات من خلال الموردين الموثوقين عبر منصة جهزلي.

 الخلاصة الشاملة لقرار الشراء

يعد كونتاكتور شنايدر 220 فولت استثماراً هندسياً موثوقاً لكل من يبحث عن الأمان، والاستقرار، والكفاءة الطويلة الأجل في إدارة وتشغيل دوائر القوى والتحكم. بفضل بنيته الفيزيائية المتطورة التي تتضمن ملفاً نحاسياً متيناً، ونقاط تلامس من سبيكة الفضة والنيكل، وحجرات إطفاء الشرز الفعالة، يضمن لك هذا المنتج حماية كاملة لأحمالك الكهربائية وتقليل الأعطال إلى أدنى حد ممكن، مما يجعله الخيار الأمثل لتجهيز لوحاتك بكفاءة عالية عبر منصة جهزلي.
