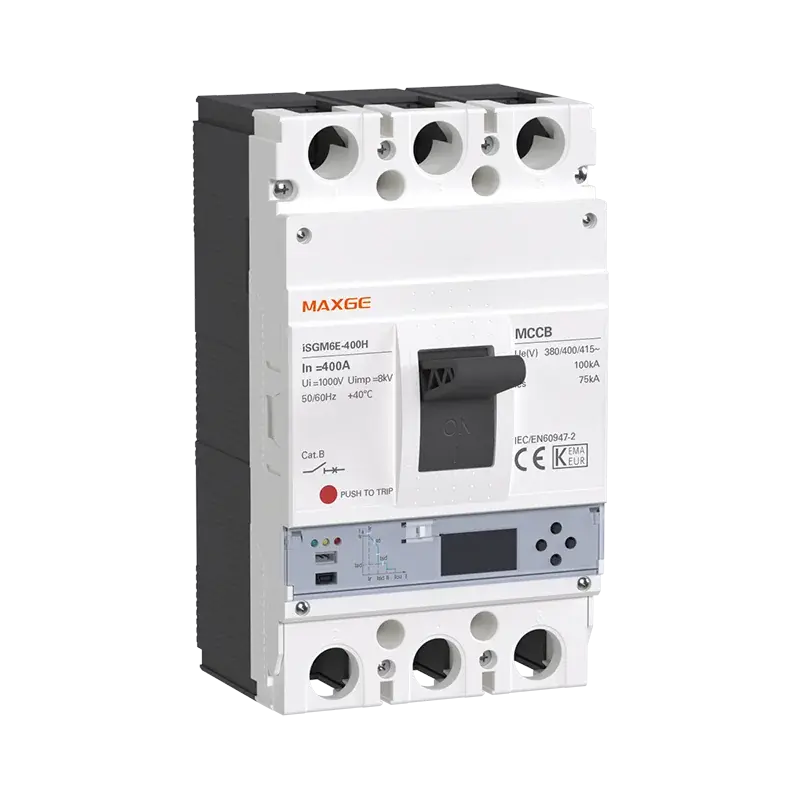

الدليل الشامل والمعمارية الفيزيائية والتشغيلية الدقيقة لقواطع ماكسجي (85kA / 400A MCCB): هندسة الحماية العملاقة وإدارة الأحمال الثقيلة في الشبكات الصناعية
مقدمة تعريفية بمنظومات قواطع الدائرة (85kA / 400A MCCB) من ماكسجي وأهميتها الهندسية
في بيئات البنية التحتية الكهربائية والمنشآت الصناعية العملاقة، تتطلب شبكات توزيع الطاقة خطوط دفاع استثنائية قادرة على استيعاب التيارات الهائلة وإدارتها بأعلى درجات الموثوقية والأمان. وتأتي قواطع الدائرة المسبوكة الصناعية فائقة الأداء بسعة 400 أمبير وقدرة قطع استثنائية تصل إلى 85 كيلو أمبير (85kA) من ماركة ماكسجي (Maxge) لتمثل الدرع الأمني الأقوى والحل الهندسي الأكثر صلابة وموثوقية لإدارة وحماية لوحات التوزيع الرئيسية العمومية، محولات الطاقة الضخمة، والخطوط الرئيسية في المنشآت الحيوية، الأبراج شاهقة العلو، والمجمعات الصناعية التي تتعرض لضغوط تيار قصر مرتفعة للغاية، والمتوفرة حصرياً عبر منصة جهزلي. يجسد هذا الطراز تتويجاً للهندسة الكهربائية المتقدمة، حيث يجمع بين السعة الهيكلية الجبارة وقدرة إخماد الأقواس الكهربائية العنيفة.
المعمارية الهندسية والفيزيائية والتشغيلية الدقيقة لقواطع ماكسجي (85kA / 400A)
السعة الهيكلية لإطار 400 أمبير وإدارة أحمال القوى تعتمد المعمارية الفيزيائية للقاطع على هيكل مسبوك عالي المتانة مصمم خصيصاً لاستيعاب التدفقات الحالية العالية. يمثل إطار 400 أمبير سعة هيكلية هائلة لإدارة أحمال القوى، بينما تمنح قدرة القطع البالغة 85 كيلو أمبير القاطع كفاءة خارقة لا مثيل لها على تحمل وإخماد أعتى تيارات القصر المفاجئة بكل أمان ودون أي انهيار ميكانيكي أو كهربائي بداخل الموقع عبر منصة جهزلي. تتيح هذه البنية الهندسية المتينة للمهندسين الاعتماد على القاطع في الخطوط العمومية التي تغذي آلاف الأحمال بالتوازي دون تعرض المكونات لأي إجهاد حراري مزمن.
Loyalty Points
Earn from this purchase
+2,520points
Max discount with points
E£3,780
Using 37,800,000 points
Purchase this item to earn 2,520 points. As a loyalty member, you can use your points to save up to E£3,780 on this order!
الدليل الشامل والمعمارية الفيزيائية والتشغيلية الدقيقة لقواطع ماكسجي (85kA / 400A MCCB): هندسة الحماية العملاقة وإدارة الأحمال الثقيلة في الشبكات الصناعية
فيزياء إخماد الأقواس الكهربائية وامتصاص تيارات القصر
عند حدوث قصر كهربائي مدمر، تنشأ أقواس كهربائية هائلة داخل الأقطاب. تم تزويد قواطع SGM6sm وسلسلة 85kA من ماكسجي بغرف تشتيت وإطفاء أقواس متطورة (Arc Chutes) مزودة بصفائح معدنية متعددة تعمل على تقسيم القوس الكهربائي وتبريده وتشتيت طاقته في أجزاء من الألف من الثانية، مما يمنع انصهار الأقطاب أو انفجار هيكل اللوحة، ويحافظ على سلامة العاملين والمحيط التشغيلي بداخل المنشأة عبر منصة جهزلي.
هندسة التركيب والربط الميداني لقواطع ماكسجي (85kA / 400A)
التثبيت الهيكلي داخل لوحات التوزيع الرئيسية
يبدأ التركيب العملي بفصل المصدر الرئيسي للتيار الكهربائي كلياً والتأكد من انعدام الجهد باستخدام أجهزة القياس المعتمدة. يُثبت القاطع بإحكام شديد داخل هيكل لوحة التوزيع الرئيسية العمومية أو قاعدة محول الطاقة باستخدام البراغي الهندسية المخصصة لتحمل الأوزان الثقيلة والاهتزازات التشغيلية بداخل المشاريع والمجمعات الصناعية عبر منصة جهزلي.
ربط الأطراف العمومية وضبط المعايير
تُوصل كابلات التغذية والمواسير النحاسية الضخمة بأطراف الدخل والخرج للقاطع باستخدام مقاطع عرضية تتناسب مع سعة 400 أمبير. تُحكم المسامير والبراغي بدقة باستخدام مفتاح العزم (Torque Wrench) لضمان تلامس كهربائي تام ومنع حدوث أي مقاومة انتقالية أو سخونة مفرطة، مع معايرة وحدات الحماية الداخلية لتتطابق مع دراسة الأحمال المعتمدة بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
قدرة القطع الاستثنائية (85kA)
تشتيت وإخماد أعتى تيارات القصر المفاجئة والمدمرة
حماية البنية التحتية والمحولات من الانهيار والاحتراق الكامل
إطار 400 أمبير (400A)
استيعاب وإدارة أحمال القوى الكبيرة والمستمرة
توفير منصة حماية رئيسية وموثوقة للمنشآت الحيوية والأبراج
غلاف مسبوك فائق الصلابة
عزل المكونات الداخلية وتحمل الضغوط الميكانيكية
رفع العمر الافتراضي للقاطع وضمان سلامة محيط لوحة التوزيع
نظام إطفاء الأقواس المتطور
تبريد وتشتيت الطاقة الناتجة عن الماس الكهربائي
منع انفجار اللوحة وضمان استقرار واستمرارية شبكة التوزيع
المميزات والعيوب الموضوعية
الدرع الأمني الأقوى والحل الهندسي الأكثر صلابة لإدارة وحماية لوحات التوزيع الرئيسية عبر منصة جهزلي.
قدرة قطع فائقة (85kA) تضمن التعامل مع أعلى تيارات القصر في المنشآت الحيوية والمجمعات الصناعية.
سعة هيكلية جبارة (400A) لتأمين الخطوط الرئيسية في الأبراج شاهقة العلو ومحولات الطاقة الضخمة عبر منصة جهزلي.
كفاءة عالية في منع الانهيار الميكانيكي أو الكهربائي للشبكة لحظة وقوع الطوارئ.
يتطلب خبرة فنية هندسية متقدمة ودقة عالية أثناء التركيب والربط الميداني داخل اللوحات العمومية.
الحجم الفيزيائي والوزن الكبير يتطلبان تخطيطاً مسبقاً وتوفير مساحة كافية داخل لوحات التوزيع الرئيسية.
الاستخدامات المناسبة وغير المناسبة
حماية لوحات التوزيع الرئيسية العمومية ومداخل الطاقة في المجمعات الصناعية الكبرى عبر منصة جهزلي.
تأمين محولات الطاقة الضخمة والخطوط الرئيسية في الأبراج شاهقة العلو والمنشآت الحيوية عبر منصة جهزلي.
حماية مشروعات البنية التحتية والموانئ ومحطات التحويل التي تتعرض لضغوط تيار قصر مرتفعة عبر منصة جهزلي.
غير مناسب للاستخدام في اللوحات الفرعية البسيطة أو التطبيقات المنزلية التي لا تتطلب هذه السعة العالية وقدرة القطع الشاقة.
غير مناسب للدوائر الكهربائية ذات الأحمال المنخفضة جداً والتي لا تتماشى مع إطار 400 أمبير.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام: افصل مصدر التغذية الرئيسي وتأكد من انعدام الجهد تماماً باستخدام أجهزة القياس قبل التعامل مع أطراف القاطع بداخل الموقع عبر منصة جهزلي.
التثبيت الهيكلي: ركب القاطع بإحكام شديد داخل هيكل لوحة التوزيع العمومية أو قاعدة محول الطاقة باستخدام البراغي الهندسية المعتمدة.
التوصيل الكهربائي: اربط كابلات الطاقة الضخمة أو القضبان النحاسية بأطراف الدخل والخرج، وأحكم ربط المسامير باستخدام مفتاح العزم لضمان تلامس مثالي.
فحص ما بعد التركيب: تأكد من سلامة العزل وخلو محيط القاطع من أي عوائق ميكانيكية قبل إعادة إطلاق التيار الكهربائي الرئيسي بداخل المنشأة عبر منصة جهزلي.
تنبيه هام للسلامة: لا تقم أبدًا بإجراء أي تعديلات ميكانيكية أو فك أجزاء القاطع أثناء مرور التيار الكهربائي، وتأكد دائماً من مطابقة سعات القطع مع دراسة الحماية الاستشارية لموقعك.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الحراري بالكاميرات المتطورة: استخدم الكاميرات الحرارية للكشف المبكر عن أي نقاط ساخنة أو حرارة غير طبيعية في أطراف التوصيل الضخمة بداخل المنشأة عبر منصة جهزلي.
إحكام المسامير دورياً: قم بمراجعة وإحكام ربط مسامير الأطراف والقضبان الرئيسية مرة كل ستة أشهر لمواجهة آثار الاهتزازات التشغيلية للأحمال الضخمة.
النظافة الهيكلية للوحة: حافظ على نظافة محيط القاطع العملاق وخلوه من الأتربة والرواسب لضمان تهوية قياسية واستقرار الميكانزمات الداخلية.
اختبار التشغيل اليدوي: قم بتشغيل ذراع القاطع يدوياً (فصل ووصل) في مواعيد الصيانة الدورية للتأكد من مرونة وسلاسة الأجزاء الميكانيكية الداخلية.
نصائح هامة قبل الشراء
دراسة تيارات القصر بدقة: تأكد من أن قدرة القطع البالغة (85kA) تتطابق مع حسابات تيار القصر المتوقعة في لوحتك الرئيسية قبل الشراء بداخل الموقع عبر منصة جهزلي.
التأكد من سعة الإطار: تحقق من أن سعة (400 أمبير) تغطي الاستهلاك الفعلي والتوسعات المستقبلية للخطوط الرئيسية قبل الشراء بداخل المنشأة عبر منصة جهزلي.
الشراء حصرياً من مصادر موثوقة: احرص على اقتناء قواطع ماكسجي الأصلية حصرياً عبر منصة جهزلي لضمان الجودة الهندسية المعتمدة والأمان المطلق لمنشأتك الحيوية.
الخلاصة الشاملة
تُعد قواطع الدائرة المسبوكة الصناعية فائقة الأداء بسعة 400 أمبير وقدرة قطع استثنائية تصل إلى 85 كيلو أمبير (85kA) من ماركة ماكسجي الدرع الأمني الأقوى والحل الهندسي الأكثر صلابة وموثوقية لإدارة وحماية لوحات التوزيع الرئيسية العمومية، محولات الطاقة الضخمة، والخطوط الرئيسية في المنشآت الحيوية والأبراج شاهقة العلو. بفضل سعتها الهيكلية الهائلة وكفاءتها الخارقة في إخماد تيارات القصر، توفر هذه القواطع استقراراً تشغيلياً لا نظير له. إن اختيارك لهذا المنتج المتميز وتوفيره عبر منصة جهزلي يمثل الخطوة الإستراتيجية الحاسمة لرفع كفاءة البنية التحتية الكهربائية، وضمان بيئة تشغيل آمنة، مستقرة، ومحمية بكل ثقة واحترافية مطلقة.
Add your review
Your email address will not be published. Required fields are marked *
يُستخدم كقاطع حماية رئيسي عالي الدقة لتأمين التغذيات العمومية والمصانع والمنشآت الحيوية من أخطار التحميل الزائد والماس الكهربائي. حيث يعتمد على وحدة معالجة إلكترونية رقمية توفر مراقبة استباقية وحماية فائقة السرعة للشبكة.
تتميز وحدة الفصل الإلكترونية بدقة متناهية في قياس التيارات ومعالجة الإشارات، مع عدم تأثرها بدرجات الحرارة المحيطة داخل اللوحة. مما يمنح القاطع استجابة محددة للغاية لمنحنيات الحماية ويمنع الفصل الخاطئ عند ظروف التشغيل الصعبة.
يقوم المعالج الرقمي الداخلي بتحليل التيار الفعلي المار باستمرار وتطبيق خوارزميات فصل زمنية دقيقة جداً عند حدوث الخلل. مما يحمي ملفات المحولات والمعدات الثقيلة من الإجهادات الحرارية والميكانيكية الناتجة عن الارتفاع المباشر للتيار.
تقوم القواطع رباعية الأقطاب بفصل خط المحايد جنباً إلى جنب مع الخطوط الحية الثلاثة في نفس اللحظة التزامنية عند وقوع العطل. مما يضمن عزلاً كاملاً ومطلقاً للشبكة عن مصدر التغذية ويحمي الأفراد والمعدات حساسات التسريب.
تمكن سعة القطع المرتفعة القاطع من استيعاب وتفريغ الطاقة الهائلة الناتجة عن أعطال القصر الكهربائي (Short Circuit) الشديدة دون تلف القاطع. مما يحمي جسم اللوحة الرئيسية والبارات النحاسية من خطورة الانفجارات الكهربائية.
تتيح وحدة التحكم الإلكترونية سهولة الربط والتكامل مع دوائر السيطرة والتحويل الآلي لتحديد أزمنة الفصل والوصل بدقة عالية. مما يضمن انتقال التغذية بين المولد والشبكة الحكومية بسلاسة وبأعلى معدلات الأمان الهيكلي.
تتيح الدقة العالية لمعالجات القاطع ضبط منحنيات التأخير الزمني للفصل ليتيح للقاطع الفرعي القريب من العطل الفصل أولاً. مما يحافظ على استمرارية التغذية الكهربائية لباقي قطاعات المبنى دون إطفاء شامل للمنشأة.
يُصنع الغلاف الخارجي للقاطع من مواد عازلة وراتنجية عالية الصلابة تتصدى للضغوط الحرارية والميكانيكية الشديدة. مما يعزل الأجزاء المكهربة ويحبس القوس الكهربائي المتولد بالداخل لمنع انتشاره في باقي أجزاء اللوحة.
يتخذ المقبض وضعية الفصل المتوسطة (TRIP) أوتوماتيكياً فور استجابة وحدة الفصل الإلكترونية للأعطال والتحميل الزائد. مما يمنح الفني مؤشراً بصرياً سريعاً للتمييز بين الفصل التلقائي الناتج عن عطل والفصل اليدوي المتعمد.
تعمل الغرف على تفتيت وتبريد القوس الكهربائي الشديد المتولد لحظة فتح أطراف التوصيل تحت التيارات العالية جداً. مما يمنع انصهار التلامسات النحاسية ويحافظ على كفاءة القاطع لعمليات فصل متكررة بكفاءة عالية.
يتم تثبيت القاطع ببراغي متينة على الشاسية الداخلي للوحة مع ربط مرابطه العريضة ببارات النحاس الرئيسية أو الكابلات الضخمة. مما يوفر ربطاً ميكانيكياً وكهربائياً ثابتاً يقاوم الاهتزازات وقوى الأعطال المغناطيسية.
تضمن أطراف التوصيل الفضية أعلى جودة موصلية كهربائية ومقاومة ممتازة للتآكل أو الالتصاق الحراري أثناء التفريغ العنيف. مما يقلل الفقد الحراري وينقل التيار بكفاءة عالية طوال العمر التشغيلي للقاطع.
يمكن تزويد القواطع المسبوكة بملحقات خارجية مثل ملفات الفصل عن بُعد (Shنت Trip) أو الموتور الكهربائي للتحكم الآلي. مما يتيح ربط القاطع بإنظمة التحكم المركزي (BMS) ونظم إطفاء الحريق للفصل المباشر عند الطوارئ.
تتيح المرابط المتينة ربط البارات النحاسية بكبس محكم يمنع حدوث أي ارتخاء ميكانيكي أو زيادة في مقاومة التلامس. مما يحد من تكون النقاط الساخنة التي قد تؤدي إلى تلف العوازل والكابلات العمومية.
تتعرف وحدة المعالجة الرقمية بذكاء على تيارات القومة اللحظية المسموح بها وتتجاهل الفصل الخاطئ أثناء بدء تشغيل الأحمال الثقيلة. بينما تتدخل فوراً وبدقة حاسمة عند تجاوز التيار للحدود والزمن المقرريْن.
يتيح الزر إجراء تجربة فصل ميكانيكية يدويّة للتأكد من سلاسة حركة أجزاء الفصل والزنبرك الداخلي للذراع. مما يضمن جاهزية القاطع المسبوك للتدخل السريع والاستجابة الفورية عند وقوع الأعطال الحقيقية.
تضمن الأقطاب الأربعة حماية خط المحايد وفصله التام لمنع مرور التيارات الراجعة الخطرة أو ارتفاع جهد المحايد بالشبكة. مما يحمي الأجهزة الإلكترونية الحساسة من الاحتراق الناتجة عن عدم اتزان الأحمال.
تجمع السلسلة بين التكنولوجيا الإلكترونية الحديثة والسعة العالية للقطع والهيكل المتين المطابق للمواصفات الدولية. مما يوفر أقصى معدلات الأمان والسلامة للمبنى ويقلل من تكاليف الصيانة وتوقف العمل.
تخضع القواطع لاختبارات جهد واختبارات تفريغ الشورت العنيف واختبارات معايرة الكروت الإلكترونية لضمان المطابقة الكاملة. مما يمنح المهندسين والمستشارين ثقة كاملة عند اعتمادها للمشاريع الضخمة.
توضع هذه القواطع عند مخارج المولدات والمحولات لتفصل التغذية فوراً وبدقة عند حدوث أي خلل حراري أو مغناطيسي. مما يمنع احتراق ملفات المولدات أو تلف المحولات وتجنب الخسائر المالية الفادحة.
