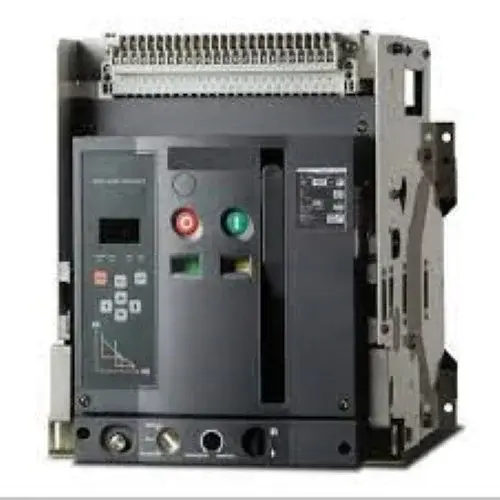

الدليل الشامل والمعمارية الفيزيائية والتشغيلية الدقيقة للقاطع الهوائي الثابت من ماكسجي (Fixed Type ACB): هندسة الحماية العملاقة وإدارة الشبكات الكهربائية الرئيسية
مقدمة تعريفية بمنظومات القاطع الهوائي الثابت (Fixed Type ACB) من ماكسجي وأهميتها الهندسية
في قمة هرم توزيع الطاقة الكهربائية بالمنشآت الصناعية الكبرى والأبراج شاهقة العلو، تتطلب الشبكات خطوط دفاع استثنائية قادرة على معالجة التيارات الهائلة بصلابة وموثوقية مطلقة. ويأتي القاطع الهوائي الثابت (Fixed Type Air Circuit Breaker - ACB) من ماركة ماكسجي (Maxge) ليمثل الدرع الحصين والعملاق المسيطر على قمة الهرم في منظومات توزيع القوى الكهربائية وحماية الشبكات الضخمة، والمتوفر حصرياً عبر منصة جهزلي. يجسد هذا القاطع الإنجاز الهندسي الأبرز في دمج السعة الحرارية العالية مع دقة التحكم الإلكتروني المتناهية، مما يجعله العمود الفقري لأي لوحة توزيع رئيسية (MDB) تتطلع لاستمرارية التشغيل وأعلى درجات الأمان.
المعمارية الهندسية والفيزيائية والتشغيلية الدقيقة للقاطع الهوائي (Fixed Type ACB) من ماكسجي
التصميم الهندسي الثابت والتكامل مع لوحات التوزيع الرئيسية يعتمد القاطع على تصميم هندسي يركز على المتانة التشغيلية، حيث يُصمم هذا القاطع هندسياً ليتم تثبيته بشكل ثابت ودائم داخل لوحات التوزيع العمومية (Main Distribution Boards - MDB)، حيث يتولى إدارة وحماية الخطوط الرئيسية القادمة من محولات القدرة أو المولدات الكبرى. هذا النوع من التركيب يضمن تقليل عدد نقاط التوصيل المعرضة للمقاومة الكهربائية، مما يرفع من كفاءة التوصيل الحراري ويطيل العمر الافتراضي للقاطع داخل المنشآت الحيوية بداخل الموقع عبر منصة جهزلي.
Loyalty Points
Earn from this purchase
+11,600points
Max discount with points
E£17,400
Using 174,000,000 points
Purchase this item to earn 11,600 points. As a loyalty member, you can use your points to save up to E£17,400 on this order!
الدليل الشامل والمعمارية الفيزيائية والتشغيلية الدقيقة للقاطع الهوائي الثابت من ماكسجي (Fixed Type ACB): هندسة الحماية العملاقة وإدارة الشبكات الكهربائية الرئيسية
تكنولوجيا إخماد الأقواس والتحكم الذكي
تكمن عبقرية القاطع الهوائي في تعامله مع الأقواس الكهربائية العنيفة، حيث يعتمد في إخماد الأقواس الكهربائية العالية على تكنولوجيا الهواء المضغوط وغرف الإخماد المتقدمة، التي تقوم بتفتيت القوس وتبريده لحظياً. بالإضافة إلى ذلك، القاطع مزود بوحدات حماية إلكترونية ذكية (Microprocessor-based Trip Units) تمنح المهندسين دقة متناهية في التحكم والتنسيق الانتقائي (Selectivity) لحماية المنشآت الحيوية من أعتى تيارات القصر والأحمال الزائدة بداخل الموقع عبر منصة جهزلي. هذه الوحدات الذكية تتيح البرمجة الدقيقة لخصائص القطع (Long Time, Short Time, Instantaneous, Ground Fault)، مما يضمن عدم فصل التيار إلا عند الضرورة القصوى.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
تصميم ثابت (Fixed Type)
تثبيت دائم لتقليل مقاومة التلامس والاهتزاز
استقرار عالي وأداء حراري ممتاز في اللوحات الرئيسية
غرف إخماد الأقواس المتطورة
تفتيت وتبريد الأقواس الكهربائية العنيفة
منع انفجار اللوحة وحماية المعدات من التلف الحراري
وحدة الحماية الذكية (Microprocessor)
معالجة دقيقة لتيارات القصر والأحمال الزائدة
ضمان الانتقائية (Selectivity) وفصل المنطقة المتضررة فقط
سعة تحميل عالية (High Ampacity)
إدارة الخطوط الرئيسية ومحولات القدرة الضخمة
توفير العمود الفقري للشبكة الكهربائية بالمنشأة
المميزات والعيوب الموضوعية
الدرع الحصين والعملاق المسيطر على قمة هرم توزيع الطاقة الكهربائية عبر منصة جهزلي.
دقة متناهية في التنسيق الانتقائي تضمن استمرارية العمل في أجزاء الشبكة غير المتضررة.
إدارة ذكية ومبرمجة للأحمال عبر وحدات التحكم الدقيقة (Microprocessor-based).
يتطلب مساحة كبيرة داخل اللوحة الرئيسية نظراً لحجم القاطع الفيزيائي الكبير.
لا يتيح ميزة الفصل السريع (Withdrawal) الموجودة في الأنواع المتحركة، مما يطيل وقت الصيانة الميدانية.
الاستخدامات المناسبة وغير المناسبة
إدارة وحماية الخطوط الرئيسية القادمة من محولات القدرة ومولدات الطاقة الكبرى عبر منصة جهزلي.
التركيب داخل لوحات التوزيع العمومية (MDB) في الأبراج والمصانع والمنشآت الحيوية عبر منصة جهزلي.
حماية المحركات الضخمة أو المجمعات الصناعية التي تتطلب مراقبة دقيقة للأحمال.
غير مناسب للوحات التوزيع الفرعية أو التطبيقات التي تتطلب صيانة دورية سريعة عبر استبدال القاطع (غير مناسب كبديل للقواطع المتحركة Draw-out).
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام: افصل كافة مصادر التغذية وتأكد من تفريغ الشحنات الساكنة قبل بدء عملية التثبيت داخل لوحة (MDB) بداخل الموقع عبر منصة جهزلي.
التثبيت الفيزيائي: يُثبت القاطع على هيكل اللوحة باستخدام البراغي الثقيلة المخصصة لضمان عدم تعرضه لأي إجهادات ميكانيكية.
توصيل قضبان التغذية (Busbars): يتم توصيل القضبان النحاسية الرئيسية بأطراف القاطع مع استخدام عزم شد دقيق ومطابق لكتالوج الشركة المصنعة.
برمجة الوحدة الذكية: تُضبط وحدة الحماية الإلكترونية وفقاً لدراسة التنسيق (Coordination Study) المعتمدة للمشروع بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: يُحظر تماماً إجراء أي تغيير في إعدادات الوحدة الذكية أثناء وجود القاطع في وضع التشغيل (ON) أو عند تحميله بالأحمال الرئيسية؛ تأكد دائماً من وجود تصريح عمل كهربائي.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص البصري والحراري: الكشف الدوري عن وجود أي آثار للأقواس الكهربائية على أسطح العزل واستخدام الكاميرا الحرارية لرصد أي سخونة غير طبيعية في الملامسات.
تنظيف غرف الإخماد: تنظيف صفائح إخماد الأقواس بانتظام من أي غبار كربوني متراكم لضمان كفاءة التبريد بداخل الموقع عبر منصة جهزلي.
اختبار الحركة الميكانيكية: التأكد من سلاسة عمل زنبرك الشحن (Charging Spring) والملفات الميكانيكية (Opening/Closing Coils).
معايرة الوحدة الإلكترونية: إجراء فحص دوري للوحدة الذكية للتأكد من دقة قراءتها وفصلها للتيار وفقاً للقيم المبرمجة.
نصائح هامة قبل الشراء
مراجعة دراسة الأحمال: تأكد من أن القدرة الأمبيرية للقاطع تتناسب مع سعة المحول أو المولد الرئيسي قبل الشراء بداخل الموقع عبر منصة جهزلي.
التأكد من التنسيق الانتقائي: تأكد من أن وحدة الحماية الإلكترونية توفر خيارات التنسيق المطلوبة لضمان فصل القاطع الصحيح في حال وقوع عطل.
الشراء حصرياً من مصادر موثوقة: احرص على اقتناء قواطع ماكسجي الأصلية حصرياً عبر منصة جهزلي لضمان الجودة الهندسية والموثوقية في المواقف الحرجة.
الخلاصة الشاملة
يُعد القاطع الهوائي الثابت (Fixed Type ACB) من ماركة ماكسجي بمثابة الدرع الحصين والعملاق المسيطر على قمة الهرم في منظومات توزيع القوى الكهربائية. من خلال تصميمه الثابت المتين، وتكنولوجيا إخماد الأقواس المتقدمة، وذكاء وحدات الحماية الإلكترونية، يوفر هذا القاطع حماية لا تضاهى للشبكات الضخمة والخطوط الرئيسية. إن اختيارك لهذا المنتج المتميز وتوفيره عبر منصة جهزلي يمثل الخطوة الإستراتيجية الحاسمة لرفع مستوى الأمان التشغيلي، وضمان استمرارية الطاقة في أكثر المنشآت تطلباً للثبات والموثوقية.
Add your review
Your email address will not be published. Required fields are marked *
يُستخدم القاطع الهوائي كحماية رئيسية وحاسمة لتأمين محطات التوزيع والمصانع والمنشآت الحيوية من أخطار الماس الكهربائي الشديد وزيادة الأحمال. حيث يقوم بعزل وتفكيك القوس الكهربائي العنيف في الهواء بأمان تام لحماية المنظومة بالكامل.
يُثبت القاطع الثابت بشكل دائم باللوحة، بينما يأتي القاطع القابل للسحب على شاسية ميكانيكي يسمح بسحبه للخارج كلياً لعزله ميكانيكياً وكهربائياً. مما يتيح إجراء الصيانة السريعة أو استبدال المكونات دون الحاجة لإطفاء اللوحة العمومية بالكامل.
يتيح الميكانيزم التلسكوبي فصل القاطع عن البارات الرئيسية وسحبه لوضعية الاختبار أو الصيانة الآمنة في ثوانٍ معدودة. مما يقلل فترات التوقف العرضي للكهرباء ويعزز معدلات الأمان والاعتمادية للمشغلين.
تقوم غرف إخماد الشرر بتطويل وتبريد القوس الكهربائي المتولد لحظة فتح نقاط التلامس تحت الأحمال العالية وتشتيته عبر الهواء المجرى. مما يمنع انصهار التلامسات النحاسية ويحمي القاطع واللوحة من مخاطر الانفجار.
يتولى الموتور شحن زنبرك التوصيل (Spring Charging) آلياً وفورياً بعد كل عملية فصل لتجهيز القاطع لإعادة التوصيل عن بُعد. مما يغني عن الشحن اليدوي بالذراع ويسهل التحكم الآلي بمنظومة الطاقة.
يتلقى ملف الفصل إشارات كهربائية خارجية من أجهزة التحكم أو أنظمة إناذار وإطفاء الحريق ليفصل القاطع الهوائي الرئيسي فوراً. مما يضمن قطع التغذية العمومية عن المنشأة تلقائياً عند نشوب الحرائق أو المخاطر.
يتيح ملف التوصيل إرسال إشارة كهربائية غرضها إغلاق نقاط القاطع الرئيسي وتوصيل التيار من غرف التحكم بدون تدخل يدوي مباشر. مما يرفع من معدلات السلامة للأفراد ويسمح بالأتمتة الكاملة للشبكة.
يفصل الملف القاطع الهوائي أوتوماتيكياً فور انخفاض جهد الشبكة عن الحد الآمن أو عند انقطاع التيار كلياً. مما يمنع دوران المحركات الثقيلة تحت جهد منخفض ويمنع إعادة تشغيلها المفاجئ وغير المنضبط عند عودة التيار.
يمنع الانترلوك الميكانيكي غلق قاطعين في نفس الوقت لتفادي التوصيل المزدوج بين مصدرين مختلفين كالمولد والشبكة الحكومية. مما يمنع حدوث كارثة قصر كهربائي (Short Circuit) ناتجة عن أخطاء التشغيل البشري.
ترسل النقاط المساعدة إشارات كهربائية مستمرة لنظم إدارة المباني (BMS) أو شاشات المراقبة لتعكس وضعية القاطع الحالية. مما يتيح للمهندسين متابعة حالة الفصل والوصل وتحديد الأعطال بدقة عالية من غرف السيطرة.
تمكن سعة القطع المرتفعة القاطع من تحمل وتفريغ طاقة تيارات الشورت العنيفة التي تلي المحولات مباشرة دون أن يتلف القاطع. مما يحمي ملفات المحولات والمولدات من الانصهار الحراري والإجهاد الميكانيكي.
تتيح المنظومة الرقمية للقاطع إمكانية ضبط معايير ومراحل الحماية بدقة متناهية لتتناسب مع منحنيات الأحمال بالمنشأة. مما يوفر حماية متكاملة استباقية تمنع الإعطالات المفاجئة قبل حدوثها.
تسمح قدرة القاطع الهوائي على تحمل الشورت لزمن محدد للقاطع الفرعي المعطل بالفصل أولاً دون إطفاء القاطع الرئيسي. مما يمنع انقطاع التيار الكهربائي الكلي عن باقي أقسام المنشأة الحيوية.
يُصنع الغلاف من مواد راتنجية وهندسية عالية العزل والصلابة تتصدى للضغوط الميكانيكية والحرارية العنيفة. مما يعزل كافة مكونات التوصيل الحية ويمنع خروج الشرر أو تأثير القوس الكهربائي للخارج.
يوفر ذراع الشحن إمكانية شحن زنبرك التوصيل يدوياً عند غياب تغذية التحكم الكهربائي عن الموتور. مما يضمن قدرة الفنيين على تشغيل وتوصيل القاطع الهوائي يدوياً وتحت أي ظروف طارئة.
تضمن النقاط الفضية أعلى موصلية كهربائية ممكنة وأقل مقاومة تلامس للحد من الارتفاع الحراري أثناء مرور التيارات العالية. كما توفر مقاومة فائقة للتآكل والالتصاق الحراري الناتجة عن القوس الكهربائي.
يتحمل القاطع القمم اللحظية لتيارات قومة المحركات دون فصل خاطئ أو زائف مع الحفاظ على مراقبة الزمن والحرارة. ليضمن استقرار التغذية ومباشرة تشغيل المصانع بكفاءة ودون انقطاعات غير مبررة.
تتيح إكسسوارات الموتور وملفات التوصيل والفصل والانترلوك الميكانيكي بناء منظومات تحويل آلي عالية الموثوقية والدقة. مما يضمن انتقال التغذية بسلاسة بين الشبكة والمولد فور انقطاع التيار بدقة ودون خطر.
تخضع هذه القواطع لاختبارات قاسية تشمل اختبارات تفريغ الشورت العنيف واختبارات التحمل الميكانيكي والكهربائي لآلاف الدورات. مما يوفر للمكاتب الاستشارية والمقاولين ثقة كاملة عند اعتمادها بالشاريع الكبرى.
تجمع هذه القواطع بين السعة العالية للقطع والمرونة الميكانيكية بالاعتماد على الخيار القابل للسحب وتكامل الإكسسوارات. مما يقلل تكاليف الصيانة وتوقف العمل ويضمن أقصى معدلات الأمان للبنية التحتية للمبنى.
