المعمارية الفيزيائية والتشغيلية الدقيقة للقاطع الهوائي القابل للسحب 3 أقطاب من ماكسجي (Drawout Type ACB)

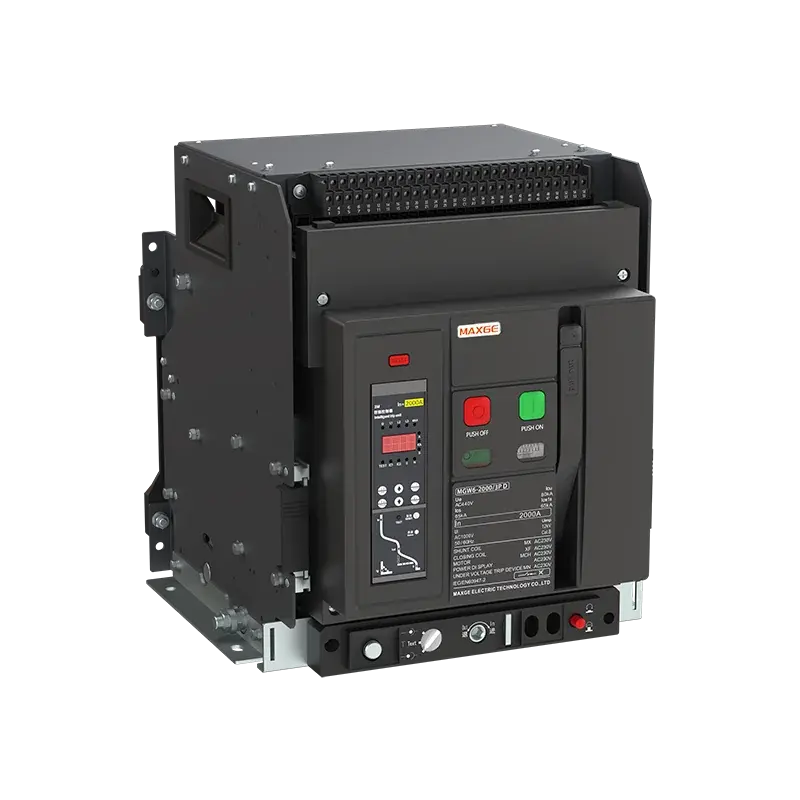

يُعد القاطع الهوائي القابل للسحب ثلاثي الأقطاب (Drawout Type 3-Pole Air Circuit Breaker - ACB) من ماركة ماكسجي (Maxge) بمثابة قمة الهندسة الكهربائية والذروة الاحترافية في حماية وإدارة شبكات القوى الثلاثية (3-Phase) للوحات التوزيع الرئيسية العمومية ومحطات التحويل الكبرى (MDB). يتميز هذا الطراز بنظامه الميكانيكي الفريد المكون من هيكل القاطع الأساسي وقاعدة السحب المتحركة (Cradle)، مما يتيح للمهندسين وفنيي الصيانة إمكانية سحب القاطع بالكامل واختباره أو صيانته خارج اللوحة بأمان تام دون الحاجة لفصل التيار عن النظام بالكامل، ودون التعرض لأي مخاطر قوس كهربائي أو لمس للأجزاء الحية بداخل الموقع عبر منصة جهزلي.
Loyalty Points
Earn from this purchase
+15,200points
Max discount with points
E£22,800
Using 228,000,000 points
Purchase this item to earn 15,200 points. As a loyalty member, you can use your points to save up to E£22,800 on this order!
يتكون النظام من جزأين رئيسيين؛ القاعدة الثابتة (Cradle) المرتبطة بقضبان النحاس الرئيسية، وجزء القاطع المتحرك الذي يدخل ويخرج بسلاسة فائقة عبر قضبان توجيه ميكانيكية دقيقة بداخل الموقع عبر جهزلي.
الأوضاع التشغيلية الأربعة المعتمدة هندسياً (Four Operational Positions):
يوفر النظام أربعة أضعاف الأمان الميداني من خلال أوضاع محددة بدقة: وضع التوصيل الكامل (Connect)، وضع الاختبار الميداني للدوائر الثانوية (Test)، وضع الفصل الكامل مع بقاء القاطع داخل اللوحة (Disconnect)، ووضع السحب الكامل للخارج (Withdrawal) بداخل الموقع عبر جهزلي.
نظام التعشيق الميكانيكي الآمن لمنع السحب الخاطئ (Safety Mechanical Interlocks):
مزود بقفل أمان ميكانيكي صارم يمنع تماماً محاولة سحب أو إدخال القاطع وهو في وضع التوصيل (Closed Position)، مما يحمي الأفراد والمعدات من حدوث أقواس كهربائية مدمرة بداخل الموقع عبر جهزلي.
وحدة الحماية الإلكترونية الرقمية الذكية (Advanced Microprocessor Trip Unit):
عقل إلكتروني فائق الدقة لمعايرة تيارات الأحمال، التأخير الزمني، القصر اللحظي، والحماية الأرضية، مع شاشة بيان وشارات رقمية للتنسيق الانتقائي الكامل (Selectivity) بداخل الموقع عبر جهزلي.
المميزات الإنشائية والتشغيلية في المشاريع الهندسية (Maxge 3P Drawout ACB)
يتيح نظام السحب إمكانية إخراج القاطع لغرض الصيانة أو الاستبدال السريع دون إيقاف كامل أحمال اللوحة الرئيسية، مما يقلل وقت التوقف عن العمل (Downtime) إلى أدنى حد ممكن بداخل الموقع عبر جهزلي.
تكنولوجيا غرف إخماد الشرار الهوائي العملاقة (High-Capacity Air Arc Chutes):
غرف إخماد شرار هندسية واسعة تحتوي على صفائح شبكية معدنية معزولة لتبديد وتبريد الأقواس الكهربائية الهائلة المتولدة عند قطع تيارات القصر الثلاثية في أجزاء من الألف من الثانية بداخل الموقع عبر جهزلي.
ثلاثة أقطاب قوية ومصممة لشبكات القوى (3-Pole Power Architecture):
مخصص للشبكات ثلاثية الأطوار (3-Phase) الكلاسيكية، مزود بمقاطع تلامس رئيسية من سبائك الفضة الخالصة التي تتحمل التيارات العالية المستمرة بكفاءة تامة بداخل الموقع عبر جهزلي.
المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية الشامل 📊
الخاصية التقنية والدقيقة
المواصفة القياسية للمنتج
الأثر التطبيقي والهندسي في بيئة العمل بالموقع
البراند والجهة المصنعة
شركة ماكسجي العالمية (Maxge)
علامة تجارية موثوقة عالمياً تضمن الجودة والكفاءة العالية بالموقع عبر جهزلي.
طراز القاطع وهيكله
قاطع هوائي قابل للسحب ثلاثي الأقطاب (3P Drawout ACB)
إدارة وحماية ومرونة صيانة الخطوط واللوحات الرئيسية العمومية.
تيارات التشغيل المقننة (In)
تتراوح من 630 أمبير وحتى 6300 أمبير (حسب سعة الإطار)
استيعاب وتوزيع الضخامة الكلية للأحمال في المشاريع الكبرى بالموقع.
قدرة قطع تيارات القصر (Icu / Ics)
قدرات فائقة تبدأ من 50kA وتصل إلى مستويات صناعية عظمى (مثل 65kA / 80kA / 100kA)
تحمل وإخماد أعتى تيارات القصر في الشبكات الرئيسية بكل أمان.
عدد الأقطاب المقننة
ثلاثي الأقطاب (3P - Three Phase)
حماية وتوزيع دقيق لشبكات القوى الثلاثية الأطوار بالموقع.
جهد التشغيل المقنن (Ue)
حتى 400V / 690V AC (تردد 50/60 هيرتز)
توافق تام مع مختلف شبكات التوزيع الصناعية والتجارية الضخمة بالموقع.
نوع وحدة الحماية والتحكم
وحدة إلكترونية رقمية ذكية قابلة للبرمجة (Microprocessor Trip Unit)
دقة متناهية في حماية الشبكة والتنسيق الانتقائي للأعطال بالموقع.
طريقة التثبيت الميداني
نظام سحب هيكلي متكامل (Drawout Cradle Assembly)
أمان تام وصيانة مرنة بدون قطع كامل لتيار اللوحة الرئيسية.
الخاتمة الهندسية والاستشارية الكبرى للمنتج
عندما تباشرين اليوم هندسة وتصميم منظومات القوى الكهربائية ولوحات التوزيع الرئيسية العمومية التي تتطلب أعلى مستويات المرونة، الأمان، وإمكانية إجراء الصيانة الوقائية دون انقطاع، فإن القاطع الهوائي القابل للسحب ثلاثي الأقطاب (3P Drawout Air Circuit Breaker) من شركة ماكسجي (Maxge) يمثل الحل الهندسي الأضخم والأكثر اعتمادية في عالم الحماية الكهربائية. وتظلين دائماً في قلب الحدث التشغيلي الأمني والموثوق عندما تضمنين توريد هذه المعدات أصلية، معتمدة، ومضمونة حصرياً عبر شريككِ الاستراتيجي الأول والأوحد: جهزلي.
Add your review
Your email address will not be published. Required fields are marked *
يُستخدم القاطع الهوائي كحماية رئيسية وحاسمة لتأمين محطات التوزيع والمصانع والمنشآت الحيوية من أخطار الماس الكهربائي الشديد وزيادة الأحمال. حيث يقوم بعزل وتفكيك القوس الكهربائي العنيف في الهواء بأمان تام لحماية المنظومة بالكامل.
يُثبت القاطع الثابت بشكل دائم باللوحة، بينما يأتي القاطع القابل للسحب على شاسية ميكانيكي يسمح بسحبه للخارج كلياً لعزله ميكانيكياً وكهربائياً. مما يتيح إجراء الصيانة السريعة أو استبدال المكونات دون الحاجة لإطفاء اللوحة العمومية بالكامل.
يتيح الميكانيزم التلسكوبي فصل القاطع عن البارات الرئيسية وسحبه لوضعية الاختبار أو الصيانة الآمنة في ثوانٍ معدودة. مما يقلل فترات التوقف العرضي للكهرباء ويعزز معدلات الأمان والاعتمادية للمشغلين.
تقوم غرف إخماد الشرر بتطويل وتبريد القوس الكهربائي المتولد لحظة فتح نقاط التلامس تحت الأحمال العالية وتشتيته عبر الهواء المجرى. مما يمنع انصهار التلامسات النحاسية ويحمي القاطع واللوحة من مخاطر الانفجار.
يتولى الموتور شحن زنبرك التوصيل (Spring Charging) آلياً وفورياً بعد كل عملية فصل لتجهيز القاطع لإعادة التوصيل عن بُعد. مما يغني عن الشحن اليدوي بالذراع ويسهل التحكم الآلي بمنظومة الطاقة.
يتلقى ملف الفصل إشارات كهربائية خارجية من أجهزة التحكم أو أنظمة إناذار وإطفاء الحريق ليفصل القاطع الهوائي الرئيسي فوراً. مما يضمن قطع التغذية العمومية عن المنشأة تلقائياً عند نشوب الحرائق أو المخاطر.
يتيح ملف التوصيل إرسال إشارة كهربائية غرضها إغلاق نقاط القاطع الرئيسي وتوصيل التيار من غرف التحكم بدون تدخل يدوي مباشر. مما يرفع من معدلات السلامة للأفراد ويسمح بالأتمتة الكاملة للشبكة.
يفصل الملف القاطع الهوائي أوتوماتيكياً فور انخفاض جهد الشبكة عن الحد الآمن أو عند انقطاع التيار كلياً. مما يمنع دوران المحركات الثقيلة تحت جهد منخفض ويمنع إعادة تشغيلها المفاجئ وغير المنضبط عند عودة التيار.
يمنع الانترلوك الميكانيكي غلق قاطعين في نفس الوقت لتفادي التوصيل المزدوج بين مصدرين مختلفين كالمولد والشبكة الحكومية. مما يمنع حدوث كارثة قصر كهربائي (Short Circuit) ناتجة عن أخطاء التشغيل البشري.
ترسل النقاط المساعدة إشارات كهربائية مستمرة لنظم إدارة المباني (BMS) أو شاشات المراقبة لتعكس وضعية القاطع الحالية. مما يتيح للمهندسين متابعة حالة الفصل والوصل وتحديد الأعطال بدقة عالية من غرف السيطرة.
تمكن سعة القطع المرتفعة القاطع من تحمل وتفريغ طاقة تيارات الشورت العنيفة التي تلي المحولات مباشرة دون أن يتلف القاطع. مما يحمي ملفات المحولات والمولدات من الانصهار الحراري والإجهاد الميكانيكي.
تتيح المنظومة الرقمية للقاطع إمكانية ضبط معايير ومراحل الحماية بدقة متناهية لتتناسب مع منحنيات الأحمال بالمنشأة. مما يوفر حماية متكاملة استباقية تمنع الإعطالات المفاجئة قبل حدوثها.
تسمح قدرة القاطع الهوائي على تحمل الشورت لزمن محدد للقاطع الفرعي المعطل بالفصل أولاً دون إطفاء القاطع الرئيسي. مما يمنع انقطاع التيار الكهربائي الكلي عن باقي أقسام المنشأة الحيوية.
يُصنع الغلاف من مواد راتنجية وهندسية عالية العزل والصلابة تتصدى للضغوط الميكانيكية والحرارية العنيفة. مما يعزل كافة مكونات التوصيل الحية ويمنع خروج الشرر أو تأثير القوس الكهربائي للخارج.
يوفر ذراع الشحن إمكانية شحن زنبرك التوصيل يدوياً عند غياب تغذية التحكم الكهربائي عن الموتور. مما يضمن قدرة الفنيين على تشغيل وتوصيل القاطع الهوائي يدوياً وتحت أي ظروف طارئة.
تضمن النقاط الفضية أعلى موصلية كهربائية ممكنة وأقل مقاومة تلامس للحد من الارتفاع الحراري أثناء مرور التيارات العالية. كما توفر مقاومة فائقة للتآكل والالتصاق الحراري الناتجة عن القوس الكهربائي.
يتحمل القاطع القمم اللحظية لتيارات قومة المحركات دون فصل خاطئ أو زائف مع الحفاظ على مراقبة الزمن والحرارة. ليضمن استقرار التغذية ومباشرة تشغيل المصانع بكفاءة ودون انقطاعات غير مبررة.
تتيح إكسسوارات الموتور وملفات التوصيل والفصل والانترلوك الميكانيكي بناء منظومات تحويل آلي عالية الموثوقية والدقة. مما يضمن انتقال التغذية بسلاسة بين الشبكة والمولد فور انقطاع التيار بدقة ودون خطر.
تخضع هذه القواطع لاختبارات قاسية تشمل اختبارات تفريغ الشورت العنيف واختبارات التحمل الميكانيكي والكهربائي لآلاف الدورات. مما يوفر للمكاتب الاستشارية والمقاولين ثقة كاملة عند اعتمادها بالشاريع الكبرى.
تجمع هذه القواطع بين السعة العالية للقطع والمرونة الميكانيكية بالاعتماد على الخيار القابل للسحب وتكامل الإكسسوارات. مما يقلل تكاليف الصيانة وتوقف العمل ويضمن أقصى معدلات الأمان للبنية التحتية للمبنى.
