الدليل الشامل لميني كونتاكتور شنايدر سي إيه 2 كي إن 22: المعمارية الفيزيائية، المواصفات، وآليات التحكم المصغر
مقدمة تعريفية بمنظومة ريليهات التحكم المصغرة

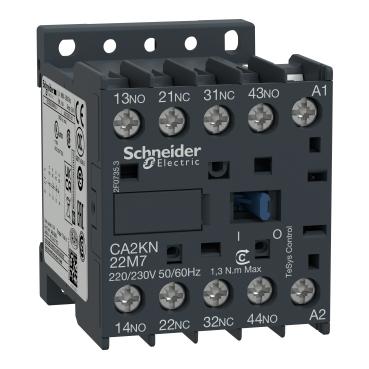

في عالم هندسة اللوحات الكهربائية الحديثة، تمثل المساحة الداخلية عاملاً حاسماً في تصميم لوحات التحكم المعقدة التي تتطلب إدارة مئات الإشارات بدقة متناهية دون إهدار للحيز المادي. مع تزايد الحاجة لأنظمة أتمتة تتسم بالمرونة الفائقة والاعتمادية المطلقة، تبرز الحاجة لعناصر تحكم مصغرة قادرة على تحمل ظروف التشغيل الشاقة. يُعد ميني كونتاكتور التحكم أو ريليه التحكم المصغر طراز سي إيه 2 كي إن 22 من ماركة شنايدر إلكتريك بمثابة الجوهر الهندسي الأقوى والأكثر كفاءة لتنظيم، توجيه، وإدارة إشارات التحكم والأتمتة في المساحات الضيقة بداخل لوحات الكهرباء، حيث يمكن توفيره والاعتماد عليه بكل ثقة بداخل الموقع عبر منصة جهزلي لتلبية أعلى المعايير الهندسية.
المعمارية الهندسية والفيزيائية لميني كونتاكتور شنايدر سي إيه 2 كي إن 22
الهيكل المدمج لسلسلة تيسيس كي
تعتمد المعمارية الفيزيائية لهذا الميني كونتاكتور والمندرج تحت عائلة تيسيس كي الشهيرة على تصميم هندسي فائق الصغر يتيح تركيبه بسهولة على قضبان التثبيت المعيارية داخل اللوحات المزدحمة. تم تصنيع الهيكل الخارجي من بوليمرات ولدائن هندسية عالية الجودة مقاومة لدرجات الحرارة المرتفعة ومثبطة للهب، مما يضمن عزلاً كهربائياً كاملاً وحماية تامة للمكونات الداخلية من الصدمات والاهتزازات البيئية.
التكوين المتقاطع لنقاط التلامس (2NO + 2NC)
يحتوي الميني كونتاكتور داخلياً على ملامسات مزدوجة المصنوعة من سبائك الفضة النقية لضمان أقل مقاومة انتقالية ممكنة وأعلى موثوقية في نقل إشارات التيار المنخفض والجهود المتوسطة؛ حيث يأتي مزوداً بتكوين متوازن يضم نقطتي تلامس مفتوحتين ونقطتي تلامس مغلقتين، موفراً مرونة فائقة في تصميم دوائر التعشيق، الإنذار، وتنسيق الأوامر الآلية بداخل الموقع عبر منصة جهزلي، مما يتيح للمصمم ربط شبكات التحكم المعقدة بكل سلاسة.
Loyalty Points
Earn from this purchase
+285points
Max discount with points
E£429
Using 4,287,450 points
Purchase this item to earn 285 points. As a loyalty member, you can use your points to save up to E£429 on this order!
الدليل الشامل لميني كونتاكتور شنايدر سي إيه 2 كي إن 22: المعمارية الفيزيائية، المواصفات، وآليات التحكم المصغر
آليات التشغيل والتحكم في دوائر الإشارة والأتمتة
إدارة إشارات التحكم الضعيفة والمتوسطة
تم هندسة هذه السلسلة المصغرة لتمنح أقصى أداء تشغيلي وموثوقية عالية في إدارة دوائر الإشارة الضعيفة والمتوسطة، حيث يعمل الجهاز كحلقة وصل ذكية بين وحدات المعالجة والتشغيل وبين محركات القدرة الكبرى، مما يمنع انتقال التداخلات الكهربائية ويحمي وحدات التحكم المنطقية من الارتفاعات المفاجئة في الجهد.
الثبات الكهرومغناطيسي والاستهلاك الاقتصادي
تتميز الملفات الكهرومغناطيسية المصغرة داخل هذا الطراز بكفاءة عالية في استهلاك الطاقة، حيث توفر استقراراً مغناطيسياً كبيراً يمنع حدوث الاهتزاز أو الطنين المزعج أثناء حالة التوصيل المستمر، مما ينعكس إيجاباً على إطالة العمر الافتراضي للملامسات الداخلية ومنع تآكلها المبكر.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
تكوين التلامس (2NO + 2NC)
توفير نقطتين مفتوحتين ومختين للتحكم.
مرونة قصوى في ربط دوائر التعشيق والإنذار والإشارة.
حجم مدمج للغاية: يناسب اللوحات ذات المساحات الضيقة ويوفر حيزاً كبيراً للتمديدات.
تكوين مرواس متوازن: يحتوي على أربع نقاط تلامس (2 مفتوحة و2 مغلقة) تزيد من خيارات الربط.
استهلاك منخفض للطاقة: يقلل الانبعاثات الحرارية داخل لوحات التحكم المغلقة.
موثوقية عالية: مصمم للعمل لفترات طويلة تحت ظروف تشغيل صناعية متواصلة.
العيوب والقيود:
القدرة المحدودة للأقطاب: مخصص لإدارة إشارات التحكم ولا يُستخدم لقطع أحمال القدرة الكبرى مباشرة.
الحساسية لظروف الرطوبة: يتطلب بيئة تركيب محمية من الرطوبة المفرطة لضمان سلامة المكونات.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية:
لوحات التحكم الآلي ومراكز إدارة المحركات التي تتطلب تنسيق إشارات معقدة في مساحات ضيقة.
دوائر التعشيق الكهربائي (Interlocking) بين الكونتاكتورات لمنع التشغيل العكسي الخاطئ.
أنظمة الإنذار والبيان المرئي والصوتي التي تحتاج إلى نقاط تلامس مساعدة متعددة.
خطوط الإنتاج والآلات الصناعية التي تعتمد على إرسال واستقبال إشارات تحكم دقيقة.
الاستخدامات غير المناسبة:
تشغيل الأحمال الكهربائية الكبرى أو المحركات ذات القدرات العالية بشكل مباشر دون وسيط كونتاكتور قدرة.
اللوحات المكشوفة المعرضة لتسرب المياه أو العوامل الجوية القاسية دون حماية خارجية.
طريقة التشغيل والتركيب الآمن
قطع التيار الكهربائي بالكامل: تأكد من عزل لوحة التحكم وفصل جميع مصادر التغذية قبل الشروع في أي تركيب.
تثبيت الميني كونتاكتور: قم بتركيب الجهاز على قضبان التثبيت المعيارية (DIN Rail) داخل اللوحة حتى يستقر بثبات.
توصيل دوائر التحكم والإشارة: اربط أسلاك إشارات التحكم بأطراف التوصيل المخصصة للملف ونقاط التلامس (2NO + 2NC).
إحكام المسامير: تأكد من ربط جميع المسامير بقوة مناسبة لمنع تكون مقاومة انتقالية أو شرارة كهربائية.
الفحص الهندسي النهائي: اختبر عمل الميني كونتاكتور وتأكد من استجابة نقاط التلامس بدقة بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: يُحظر نهائياً تمرير تيارات أحمال القدرة الرئيسية عبر نقاط تلامس هذا الريليه المصغر لتجنب احتراق الأقطاب وتلف الجهاز.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري للموصلات: مراجعة إحكام ربط المسامير بانتظام للتأكد من عدم وجود ارتخاء ناتج عن الاهتزازات.
النظافة الجافة للوحدة: استخدام الهواء الجاف والمضغوط لإزالة الأتربة المتراكمة حول هيكل الميني كونتاكتور للحفاظ على كفاءة التبريد.
مراقبة الحرارة المحيطة: التأكد من أن درجات حرارة التشغيل داخل اللوحة لا تتجاوز الحدود الموصى بها فنياً.
نصائح هامة قبل الشراء
تحديد متطلبات الإشارة بدقة: تأكد من أن تكوين النقاط (2NO + 2NC) يلبي بدقة احتياجات دائرة التعشيق أو التحكم لديك.
التحقق من جهد الملف: اختر جهد تشغيل الملف المناسب لدائرة التحكم الخاصة بك (سواء كان تياره متردداً أو مستمراً).
الشراء من مصادر معتمدة: احرص على اقتناء القطع الأصلية لضمان الجودة العالية والدعم الفني المتاح عبر منصة جهزلي.
الخلاصة الشاملة
يُعد ميني كونتاكتور شنايدر سي إيه 2 كي إن 22 حلاً هندسياً فائق الكفاءة لإدارة وتوجيه إشارات التحكم والأتمتة في أصعب المساحات وأضيقها. بفضل تصميمه المدمج ضمن عائلة تيسيس كي وتكوينه المتوازن (2NO + 2NC)، يمنح المهندسين مرونة استثنائية وثباتاً تشغيلياً عالياً في ربط دوائر التعشيق والإنذار. يمثل الاستثمار في هذا الجهاز الأصلي وتوفيره عبر منصة جهزلي خطوة ذكية لرفع كفاءة اللوحات الكهربائية وضمان استمرارية العمل بأعلى درجات الموثوقية والأمان.
