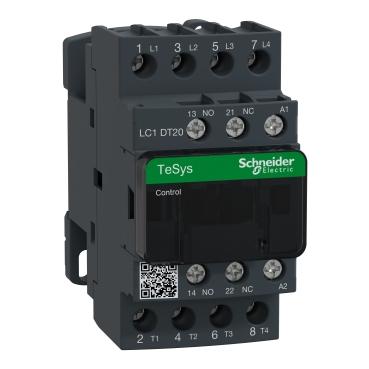

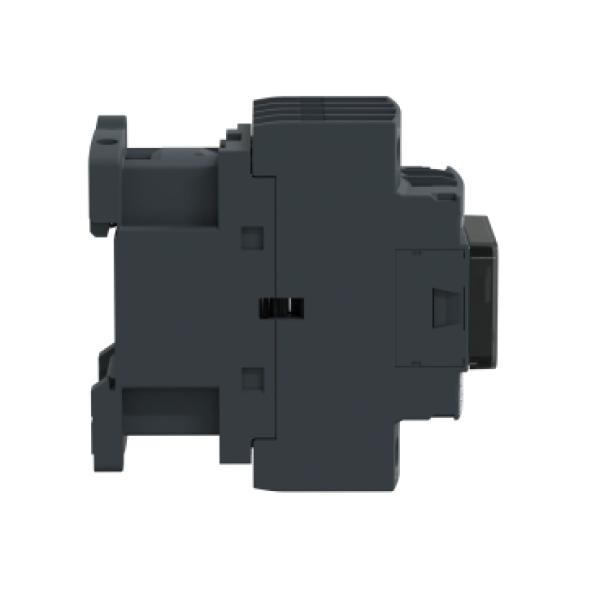

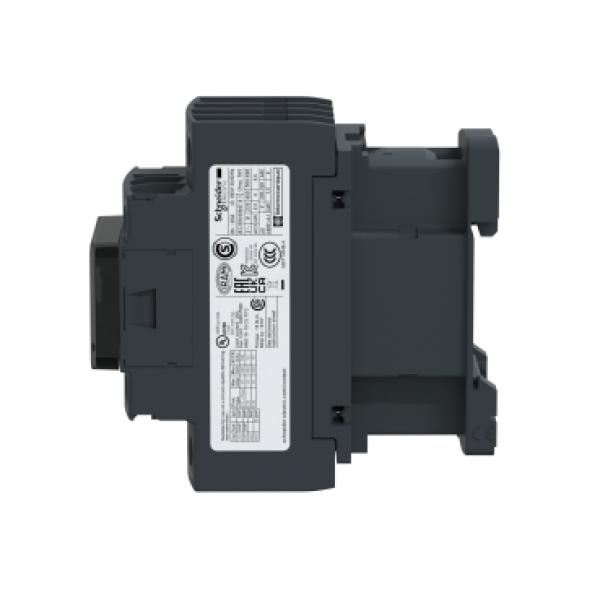

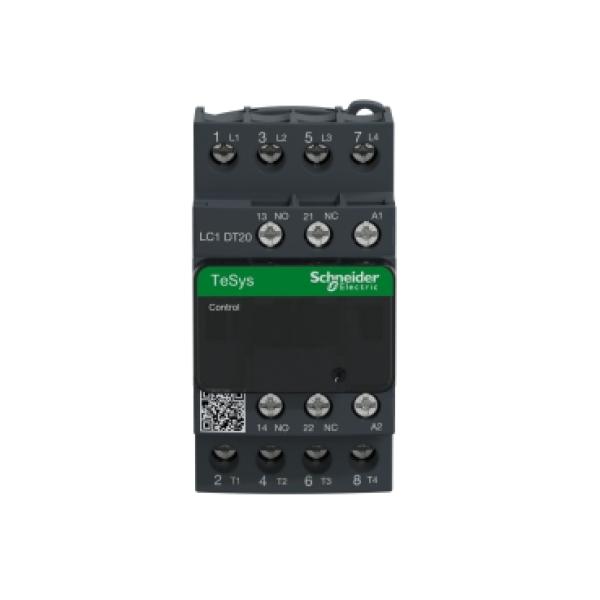

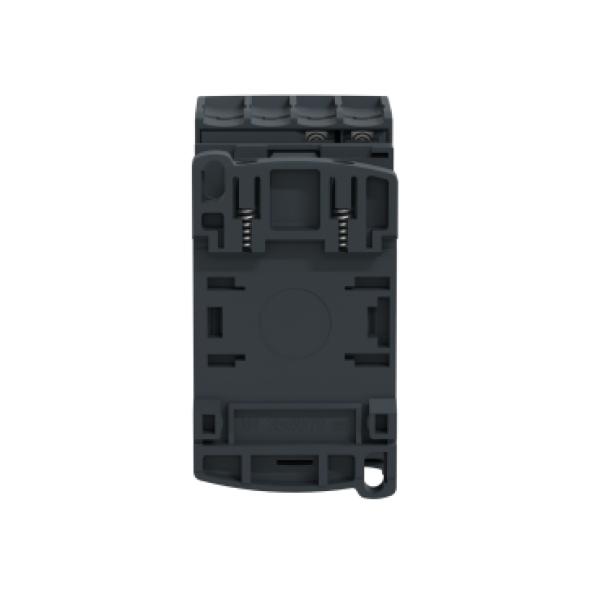

يُعتبر الكونتاكتور الصناعي فئة AC-1 رباعي الأقطاب (4P) المزود بأربع نقاط تلامس رئيسية مفتوحة (4NO - Normally Open) من إنتاج شركة شنايدر إلكتريك (Schneider Electric) بمثابة العنصر الهندسي الخبير والمتخصص في إدارة وفصل أحمال القدرة غير الحثية أو ذات الحثية الضعيفة (Non-inductive or slightly inductive loads).
تم تصميم فئة الاستخدام AC-1 خصيصاً للتعامل بكفاءة مطلقة مع أحمال السخانات الكهربائية الكبرى، أنظمة التدفئة والتكييف والتهوية (HVAC)، ومجموعات الإضاءة الضخمة، أو لفصل الأطوار الثلاثة مع خط المحايد في شبكات التوزيع التي تتطلب تيارات حرارية مستقرة وعالية دون التعرض لصدمات بدء الحركة العنيفة للمحركات، موفراً أعلى درجات الكفاءة التشغيلية والاستقرار داخل لوحات التحكم والتوزيع بداخل الموقع عبر منصة جهزلي.
Loyalty Points
Earn from this purchase
+400points
Max discount with points
E£601
Using 6,008,790 points
Purchase this item to earn 400 points. As a loyalty member, you can use your points to save up to E£601 on this order!
الهندسة العميقة والمعمارية الفيزيائية لكونتاكتور شنايدر (Schneider AC-1 4P 4NO)
يعتمد البناء الهندسي والتصميم الفيزيائي لكونتاكتور شنايدر فئة AC-1 على مكونات متطورة تضمن التحكم الدقيق في الأحمال العالية واستدامة التشغيل:
1. تصنيف الاستخدام الصناعي للأحمال المقاومة (AC-1 Duty Class)
مخصص هندسياً للتعامل مع تيارات الحرارة والأحمال الأومية الصرفة (Ohmic Loads) والسخانات والإضاءة. يتميز الجهاز بقدرة تحمل عالية للتيار الحراري المستمر (Conventional Thermal Current - Ith) بداخل الموقع عبر جهزلي، حيث يكون تيار القطع والتوصيل مساوياً لتيار الحمل الطبيعي دون وجود إجهادات كهربائية حثية معقدة كما في المحركات.
2. بنية رباعية الأقطاب مفتوحة بالكامل (4 Main NO Poles Architecture)
يحتوي الكونتاكتور على 4 أقطاب رئيسية مفتوحة في وضع الراحة (Normally Open). يتيح هذا التصميم التحكم الكامل في توصيل وفصل أطوار الشبكة الكهربائية الثلاثة (3-Phase: L1, L2, L3) بالتزامن مع خط المحايد (Neutral)، أو استخدام الأقطاب الأربعة المنفصلة للتحكم في أحمال قدرة أومية كبرى بداخل الموقع عبر جهزلي.
3. ملف تشغيل كهرومغناطيسي عالي الموثوقية (High-Performance Electromagnetic Coil)
الملف متوفر بخيارات متعددة لجهد التحكم (مثل 220V/230V AC أو 24V DC). تم تصميمه هندسياً ليستهلك طاقة منخفضة جداً أثناء الاستقرار في حالة التوصيل، مع ضمان ثبات كهرومغناطيسي عالٍ يمنع الاهتزاز الميكانيكي أو الطنين الصوتي المزعج (Humming) أثناء العمل المستمر بداخل الموقع عبر جهزلي.
4. نقاط تلامس رئيسية من سبائك الفضة الخالصة (Pure Silver Alloy Main Contacts)
تم تصميم وتطعيم ملامسات التوصيل الرئيسية بسبائك الفضة العالية النقاء لمقاومة التآكل والحرارة الناتجة عن التبديل المستمر للأحمال الحرارية والكبيرة. يضمن هذا التصميم توصيلاً كهربائياً ممتازاً ويمنع ارتفاع المقاومة السطحية التي قد تؤدي إلى حدوث نقاط سخونة خطيرة (Hot Spots) بداخل الموقع عبر جهزلي.
المميزات الإنشائية والتشغيلية في المشاريع الهندسية
هيكل بلاستيكي هندسي مقاوم للاشتعال والصدمات (Flame-Retardant Industrial Housing): يُصنع الغلاف الخارجي من بوليمرات هندسية متطورة ذات مقاومة فائقة لدرجات الحرارة العالية، الضغط الميكانيكي، والاشتعال الذاتي (V-0 rating)، مما يوفر بيئة عمل آمنة ومستقرة بداخل اللوحات بداخل الموقع عبر جهزلي.
إمكانية دمج نقاط تلامس مساعدة إضافية بكل سهولة (Auxiliary Contact Block Integration): يدعم الهيكل الخارجي تركيب كتل التلامس المساعدة الجانبية أو الأمامية (Add-on Auxiliary Blocks) لتوسيع نطاق إشارات التحكم، التعشيق، وإشارات الحالة حسب متطلبات اللوحة بداخل الموقع عبر جهزلي.
سهولة التركيب والصيانة الميدانية (DIN-Rail & Screw Mounting): يدعم التثبيت السريع على السكة القياسية (DIN-Rail 35mm) أو التثبيت المباشر بالمسامير الهيكلية، مع مسامير ربط واسعة ومقواة لضمان توصيل كابلات القدرة السميكة بإحكام تام بداخل الموقع عبر جهزلي.
جدول المواصفات الفنية للكونتاكتور
الخاصية الفنية
القيمة / الوصف
الفائدة العملية للمستخدم
الماركة المصنعة
Schneider Electric
ضمان الجودة الاعتمادية والتوافق التام مع المعايير الدولية.
فئة الاستخدام التشغيلية
AC-1 (Non-Inductive / Slightly Inductive)
مثالي للسخانات، أنظمة HVAC، والإضاءة الضخمة مع تيار حراري مستقر.
عدد الأقطاب الرئيسية
4 أقطاب مفتوحة (4P - 4NO)
فصل وتوصيل خطوط الفازات الثلاثة مع خط المحايد معاً بآمان تام.
التيار الحراري المستمر (Ith)
يتحدد حسب الموديل (مثل 20A, 25A, 40A, 63A, 80A, 125A...)
تحمل التيارات المستمرة العالية للأحمال المقاومة بدون ارتفاع الحرارة.
مادة نقاط التلامس
سبائك فضة نقيّة (Pure Silver Alloy)
توصيل كهربائي ممتاز، مقاومة للالتصاق، ومنع نقاط السخونة (Hot Spots).
جهد ملف التحكم (Coil Voltage)
خيارات متنوعة (220V/230V AC, 24V DC, 110V AC)
توافق مرن مع مختلف أنظمة دوائر التحكم بداخل اللوحة.
غلاف الحماية الخارجي
بوليمر صناعي مقاوم للاشتعال (Flame-Retardant)
حماية اللوحة من أخطار الحريق والعوامل الميكانيكية القاسية.
طريقة التثبيت
سكة DIN-Rail (35mm) أو تثبيت بالبراغي
مرونة وسرعة في التركيب وتسهيل أعمال الاستبدال والصيانة.
شرح تفصيلي للمواصفات الفنية وفوائدها
تخصيص فئة AC-1: توفر هذه الفئة أقصى استفادة من الموصلات الداخلية للكونتاكتور للأحمال التي لا تسحب تيار بدء عالياً عند التوصيل. هذا يتيح الاستفادة من السعة الأمبيرية الكاملة للكونتاكتور للتيار الحراري (Ith)، بعكس استخدام كونتاكتور AC-3 الذي يُحسب على أساس تيار المحركات المرتفع عند البدء.
التكوين 4NO للأقطاب الرئيسية: يسمح بقطع خطوط التغذية الأربعة (L1, L2, L3, N) في نفس اللحظة الميكانيكية. يُعد هذا المتطلب ضرورياً في المنشآت الحساسة لعزل المنظومة الكهربائية تماماً عن مصدر التغذية لأغراض السلامة.
دعم كتل التلامس المساعدة (Add-on Auxiliary Blocks): يوفر خيار إضافة نقاط مفتوحة (NO) أو مغلقة (NC) إضافية دون الحاجة لتغيير الكونتاكتور بالكامل، مما يساعد على ربطه بلمبات البيان، آلارم الأعطال، أو متحكمات الـ PLC.
مميزات وعيوب كونتاكتور شنايدر فئة AC-1 4P 4NO
المميزات
كفاءة حرارية فائقة: تحمل ممتاذ للتيارات الحرارية المستمرة الصادرة عن السخانات وأحمال التدفئة.
فصل كامل للمحايد: عزل تام للخطوط الثلاثة مع خط المحايد لضمان السلامة الكاملة عند الصيانة.
استهلاك منخفض لملف التحكم: تصميم كهرومغناطيسي متطور يوفر الطاقة ويعمل بهدوء تام دون طنين.
توصيل آمن وموثوق: ملامسات الفضة تمنع تفحم النقاط وتحد من ظاهرة التسخين المفرط عند أطراف التوصيل.
سهولة التوسع بملحقات مساعدة: سهولة إضافة كتل الملامسات المساعدة الأمامية أو الجانبية.
العيوب
غير مخصص للمحركات الثقيلة (AC-3 Duty): لا يوصى باستخدامه لتشغيل المحركات الحثية سنجابية القفص ذات التيارات البدئية العالية المستمرة، حيث تكون سعة القطع في AC-1 غير مخصصة لهذه الشرارات المتكررة.
عدم وجود نقاط مساعدة مدمجة في بعض الموديلات الصغرى: يتطلب تركيب كتلة نقاط مساعدة إضافية إذا كانت دائرة التحكم تحتاج إشارات تعشيق خارجية.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المناسبة
أنظمة السخانات الصناعية والتجارية: التحكم في أجهزة التسخين أومية المقاومة ثلاثية أو أحادية الأوجه.
أنظمة التكييف والتدفئة والتهوية (HVAC): إدارة عناصر التسخين والمكونات غير الحثية بداخل اللوحات المركزية.
شبكات الإضاءة الكبرى: التحكم في مجمعات إضاءة المباني، ملاعب الرياضة، والمصانع.
لوحات التوزيع والعزل الرئيسي: فصل وتوصيل خطوط التغذية الرئيسية الأربعة (L1, L2, L3, Neutral) في لوحات التوزيع الفرعية.
الاستخدامات غير المناسبة
المحركات الحثية عالية الإجهاد (Squirrel-Cage Motors): حيث يتطلب هذا النوع فئة استخدام AC-3 لتتحمل تيار البدء العالي.
أحمال التيار المستمر ذات الجهد العالي جداً (DC-Duty): بدون مراجعة مخططات الربط على التوالي المخصصة للتيار المستمر من المصنع.
طريقة التشغيل والتركيب
خطوات التركيب الميكانيكي والكهربائي
إيقاف التغذية الكهربائية وتأمين الموقع: افصل مصدر الطاقة الرئيسي واستخدم جهاز فحص الجهد (Multimeter) للتأكد من انعدام التيار.
التثبيت على سكة DIN-Rail: قم بتثبيت الكونتاكتور على السكة القياسية مقاس 35 مم وأحكم إغلاق القفل الميكانيكي السفلي.
توصيل كابلات القدرة (Power Terminals):
وصل أطراف الدخل التغذية بالأقطاب العلوية الرئيسية (1, 3, 5, 7).
وصل أطراف الخرج الممتدة إلى السخانات أو الأحمال بالأقطاب السفليّة (2, 4, 6, 8).
توصيل ملف التحكم (Coil Terminals):
وصل أسلاك دائرة التحكم بجهد التشغيل المناسب على الطرفين (A1) و (A2).
تركيب كتل النقاط المساعدة (إن وجدت): أضف كتلة الملامسات المساعدة الجانبية أو الأمامية ووصلها بدوائر البيان أو التعشيق.
إحكام شد البراغي: استخدم مفكاً معزولاً لشد جميع براغي التوصيل وفق العزم المحدد من الشركة المصنعة لمنع حدوث مقاومة تلامس مرتفعة.
تعليمات الأمان والتحذيرات
تنبيه أمان هام: أجهزة التحكم بالقدرة الكهربائية يجب أن تُرَكّب وتُصان بواسطة فنيين ومؤهلين معتمدين.
تطبيق نظام القفل والوسم (LOTO): يجب إغلاق القواطع وتأمينها قبل فتح لوحة التحكم أو التعامل مع الأطراف المكهربة.
اختبار جهد الملف قبل التغذية: تأكد من أن قيمة جهد ملف التحكم (Coil Voltage) مطابقة تماماً لمصدر جهد التحكم في اللوحة لتدادي احتراق الملف.
الحماية من القصر والتحميل الزائد: الكونتاكتور ليس قاطع حماية ضد القصر (Short Circuit)؛ بل يجب ربطه بقواطع حماية مناسبة (MCB / MCCB) وحماية حرارية إذا تطلب الحمل.
الصيانة والتنظيف وإطالة العمر الافتراضي
التربيط الدوري للبراغي: يجب إعادة فحص وشد براغي التوصيل الرئيسية بصفة دورية (كل 6 أشهر) لمنع ارتخائها بسبب الاهتزازات أو التمدد الحراري.
التنظيف بالهواء المضغوط: استخدم الهواء المضغوط الجاف والخالي من الزيوت لتنظيف الأتربة المتراكمة في الفتحات وحول الملامسات.
الفحص الحراري بالتصوير الحراري (Thermal Imaging): قم بإجراء فحص حراري دوري للكونتاكتور أثناء التشغيل بكامل الحمل للكشف المبكر عن أي ارتفاع غير طبيعي في درجات الحرارة عند نقط التوصيل.
مقارنة بين كونتاكتور AC-1 وكونتاكتور AC-3
وجه المقارنة
كونتاكتور فئة AC-1 (4P 4NO)
كونتاكتور فئة AC-3
نوع الأحمال الرئيسية
أحمال أومية مقاومة (سخانات، إضاءة، HVAC)
أحمال حثية (محركات كهربائية سنجابية القفص)
تحمل تيار البدء
مصمم لتيار تشغيل حراري مستقر (Ith)
مصمم لتنسيق تيارات بدء عالية (5 - 7 أضعاف التيار الإسمي)
تكوين الأقطاب
يتوفر بكثرة بتكوين 4P 4NO لفصل المحايد
يتوفر عادة بتكوين 3P للمحركات ثلاثية الأوجه
طبيعة الشرارة عند التوصيل
شرارة كهربائية منخفضة
شرارة عالية نتيجة الحثية المرتفعة
الدمج مع التقنيات الحديثة وأنظمة التحكم الذكية
يتكامل كونتاكتور شنايدر AC-1 بسهولة مع أنظمة التحكم الحديثة:
التوافق مع أنظمة إدارة المباني (BMS) والـ PLC: يمكن تغذية ملف التحكم بواسطة مخرجات المتحكمات البرمجية أو أنظمة BMS للتحكم الآلي في مجمعات الإضاءة وأنظمة التدفئة الموزعة.
إشارات التغذية العكسية (Feedback): عبر دمج كتل التلامس المساعدة، يمكن إرسال إشارات تؤكد حالة التوصيل أو الفصل الفعلية إلى شاشات المراقبة وأنظمة الـ IoT والـ SCADA.
نصائح مهمة قبل الشراء
حساب التيار الحراري (Ith) بدقة: تأكد من تحديد إجمالي أمبير الأحمال المقاومة والسخانات واختيار سعة كونتاكتور AC-1 تغطي التيار بزيادة آمنة لا تقل عن 15-20%.
مراجعة جهد دائرة التحكم: حدد ما إذا كان ملف التفعيل يعمل بجهد 220V AC أو 24V DC أو غير ذلك قبل طلب المنتج.
التأكد من الحاجة لفصل المحايد: إذا كانت اللوحة تتطلب فصل خط المحايد تماماً مع الفازات الثلاثة، فإن موديل 4P 4NO هو الخيار الصحيح.
الشراء من مصادر معتمدة: قم بالشراء عبر المنصات الموثوقة مثل منصة جهزلي لتضمن الحصول على منتجات شنايدر الأصلية المطابقة للمواصفات المعيارية.
خلاصة شاملة وقرار الشراء
يمثل كونتاكتور شنايدر إلكتريك رباعي الأقطاب فئة AC-1 (4P 4NO) الحل الهندسي الأمثل والأنسب لإدارة وتوصيل الأحمال المقاومة الكبرى والسخانات وأنظمة التدفئة والإضاءة الضخمة التي تتطلب استقراراً حرارياً وفصلاً تاماً لخط المحايد. بفضل جودة التصنيع الفائقة، والملامسات المصنوعة من سبائك الفضة النقية، والغلاف المانع للاشتعال، يضمن لك هذا الكونتاكتور تشغيلاً آمناً واستدامة طويلة داخل لوحة التوزيع الخاصة بك عبر منصة جهزلي.
