يُعتبر الكونتاكتور الصناعي فئة AC-3 رباعي الأقطاب (4P) المزود بنقاط تلامس مساعدة مدمجة (2NO + 2NC) من إنتاج شركة شنايدر إلكتريك (Schneider Electric) بمثابة العمود الفقري والحل الهندسي الأكفأ في لوحات التحكم الآلي، وتشغيل المحركات الكهربائية ثلاثية الأطوار مع خط المحايد (Neutral)، أو إدارة الأحمال الحثية والمقاومة المعقدة في المنشآت الصناعية والتجارية.
تم تصميم فئة الاستخدام AC-3 خصيصاً لتتحمل صدمات التيار العالية الناتجة عن بدء تشغيل وإيقاف المحركات الحثية سنجابية القفص (Squirrel-cage motors) بانتظام، بينما تمنح الأقطاب الأربعة (4 Poles) مرونة هندسية كبرى لفصل وتوصيل خطوط الكهرباء الثلاثة مع خط المحايد بآمان تام. كما توفر النقاط المساعدة المدمجة (2 نقطة مفتوحة Normally Open + 2 نقطة مغلقة Normally Closed) تكاملاً شاملاً مع دوائر التعشيق الكهربائي (Interlocking)، والتنبيه، وإشارات الحالة، وأنظمة المراقبة والتحكم الآلي.
الدمج مع التقنيات الحديثة وأنظمة التحكم الذكية
على الرغم من أن الكونتاكتور هو جهاز كهروميكانيكي تقليدي، إلا أنه يتكامل بمرونة عالية مع التقنيات الحديثة:
التكامل مع المتحكمات البرمجية (PLC): يمكن ربط ملف التحكم بالكونتاكتور بمخرجات الـ PLC (سواء مباشرة إذا كان الملف 24V DC أو عبر مرحل وسيط).
إشارات التغذية العكسية (Feedback): تستخدم النقاط المساعدة (NO/NC) لإرسال حالة الكونتاكتور الفعلية (مغلق/مفتوح) إلى الحساسات وأنظمة السكادا (SCADA) ومتحكمات الـ AI والـ IoT لمراقبة أداء التشغيل وتأكيد تنفيذه.
Loyalty Points
Earn from this purchase
+344points
Max discount with points
E£517
Using 5,173,920 points
Purchase this item to earn 344 points. As a loyalty member, you can use your points to save up to E£517 on this order!
يعتمد الكونتاكتور في عمله على تحويل الطاقة الكهربائية إلى طاقة مغناطيسية حركية للتحكم في فتح وغلق الدوائر ذات القدرات العالية بواسطة إشارات تحكم صغيرة. ويتكون البناء الداخلي والفيزيائي لهذا الجهاز من أجزاء رئيسية تعمل بتناسق تام:
الملف الكهربائي هو الجزء المسؤول عن توليد المجال المغناطيسي عند تطبيق جهد التحكم عليه (مثل 220V AC أو 24V DC). يتكون من سلك نحاسي ملفوف حول قلب حديدي ثابت. عند مرور التيار، يتحول القلب إلى مغناطيس كهربائي يجذب القلب الحديدي المتحرك.
2. القلب الحديدي الثابت والمتحرك (Core & Armature)
يتكون القلب من شرائح ناعمة من الصلب السيليكوني المضغوط لتقليل المفقودات المغناطيسية وتيارات إدي (Eddy currents). يوجد حزام مظلل (Shading Ring) على شرائح القلب للحد من الاهتزازات والطنين الصوتي (Humming) أثناء تغذية الملف بالتيار المتردد.
3. الأقطاب الرئيسية الأربعة (4 Main Poles)
يتضمن الجهاز 4 أقطاب رئيسية مصممة لنقل تيار الحمل الأساسي. في النماذج المصممة بتكوين 2NO + 2NC للأقطاب الرئيسية أو النقاط المساعدة:
نقاط التلامس المفتوحة (NO - Normally Open): تكون مفتوحة في وضع الراحة، وتغلق فور جذب الملف للقلب المتحرك لتمرير التيار إلى الحمل.
نقاط التلامس المغلقة (NC - Normally Closed): تكون مغلقة في وضع الراحة، وتفتح فور تفعيل الملف لقطع المسار الكهربائي.
4. غرفة إخماد الشرارة (Arc Chute)
عند فتح الأقطاب الرئيسية تحت الحمل الكهربائي، تتكون شرارة كهربائية (Arc) نتيجة تأين الهواء بين التلامسات. تحتوي غرفة إخماد الشرارة على صفائح معدنية متوازية تقسم الشرارة وتبردها بسرعة فائقة لمنع انصهار نقاط التلامس النحاسية المطعمة بالفضة.

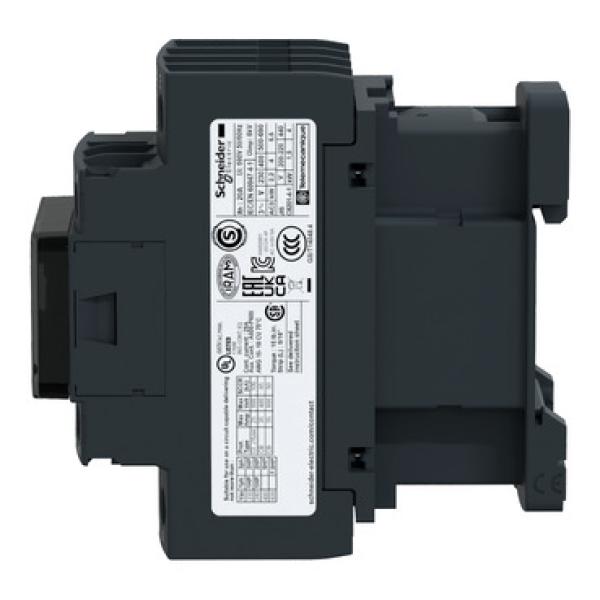

جدول المواصفات الفنية للكونتاكتور
الخاصية الفنية
القيمة / الوصف
الفائدة العملية للمستخدم
الماركة المصنعة
Schneider Electric
ضمان الجودة الاعتمادية وتوفر قطع الغيار والتوافق مع المعايير الدولية.
عدد الأقطاب الرئيسية
4 أقطاب (4P)
إمكانية فصل الخطوط الثلاثة (L1, L2, L3) بالإضافة إلى خط المحايد (N) معاً.
فئة الاستخدام الرئيسية
AC-3 / AC-1
تحمل تيارات البدء العالية للمحركات (AC-3) والأحمال المقاومة كالمسخنات (AC-1).
النقاط المساعدة المدمجة
2NO + 2NC
مرونة كاملة لعمل دوائر التعشيق، البيانيات الضوئية، والتكامل مع PLC.
جهد ملف التحكم (Coil Voltage)
متوفر بخيارات (24V, 110V, 220V, 380V AC/DC)
مرونة الاختيار بحسب نظام التحكم المعتمد داخل لوحة التوزيع.
العمر الافتراضي الميكانيكي
يصل إلى 15 مليون دورة تشغيل
استدامة طويلة وتقليل تكاليف الصيانة والاستبدال في الخطوط الإنتاجية.
طريقة التثبيت
سكة DIN Rail (35mm) أو تثبيت بالبراغي
سهولة وسرعة التركيب داخل مختلف أنواع اللوحات الكهربائية.
درجة الحماية
IP20
حماية العاملين من التلامس المباشر مع الأجزاء المكهربة.
شرح تفصيلي للمواصفات الفنية وفوائدها
فئة الاستخدام AC-3: تعني أن الكونتاكتور مخصص لتشغيل وإيقاف المحركات الحثية التي تسحب تيار بدء يفوق تيارها الإسمي بـ 5 إلى 7 أضعاف. تضمن هذه الفئة قدرة نقاط التلامس على تحمل الشرارة الناتجة أثناء التوصيل والقطع دون حدوث لحام أو تلف للملامسات.
فئة الاستخدام AC-1: تعبر عن قدرة التوصيل للأحمال غير الحثية أو ذات الحثية المنخفضة (مثل السخانات والإضاءة)، حيث يكون تيار البدء مساوياً للتيار الإسمي.
تكوين النقاط المساعدة (2NO + 2NC):
2NO (Normally Open): تُستخدم عادة لنقل إشارة تشغيل للحاكم البرمجي (PLC)، أو إضاءة لمبة بيان خضراء تفيد بأن الكونتاكتور يعمل حالياً.
2NC (Normally Closed): تُستخدم بشكل أساسي في دوائر التعشيق الكهربائي (Electrical Interlocking) بين كونتاكتورين (مثل دوائر عاكس الحركة أو عكس الاتجاه) لمنع توصيل الكونتاكتورين في نفس الوقت وحدوث شورت كهربائي.
مميزات وعيوب كونتاكتور شنايدر رباعي الأقطاب
المميزات
اعتمادية عالية: مصمم من خامات مقاومة للحرارة العالية والصدمات الميكانيكية.
فصل شامل للمحايد: توفر الأقطاب الأربعة أماناً كاملاً عند الحاجة لعزل خط المحايد تماماً عن الحمل.
نقاط مساعدة مدمجة متكاملة: توفر تكلفة وسعة تركيب ملحقات إضافية بوجود (2NO + 2NC) بشكل مدمج.
تثبيت قياسي مرن: يدعم التثبيت المباشر على سكة DIN Rail القياسية بسرعة وسهولة.
إخماد ممتاذ للشرارة: تصميم متطور لغرف إخماد القوس الكهربائي يحافظ على سلامة الملامسات الداخلية.
العيوب
التكلفة الأولية: أعلى سعراً مقارنة بالماركات المجهولة أو التجارية الاقتصادية.
الحجم: يتطلب مساحة أكبر قليلاً داخل اللوحة مقارنة بالكونتاكتور ثلاثي الأقطاب (3P).
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المناسبة
تشغيل المحركات ثلاثية الأطوار مع المحايد: عندما تتطلب الآلة وجود خط محايد كجزء من منظومة التغذية أو الحماية.
أنظمة تحويل المصادر (ATS - Automatic Transfer Switch): للتحويل بين كهرباء الشبكة والمولد، حيث يلزم فصل خط المحايد لمنع رجوع التيار أو تداخل الأراضيات.
السخانات الصناعية والأحمال المقاومة الكبيرة: التحكم في مجموعات التسخين ثلاثية الأوجه المقسمة على 4 أقطاب.
لوحات التحكم الآلي المعقدة: التي تتطلب نقاط تعشيق متعددة وإشارات حالة للغرف الذكية ومتحكمات الـ PLC.
الاستخدامات غير المناسبة
أحمال التيار المستمر ذات الجهد العالي (DC-3 / DC-5): ما لم يتم ربط الأقطاب بالتوالي طبقاً لتعليمات الشركة المصنعة.
الدوائر الإلكترونية الدقيقة جداً مباشرة: بدون استخدام مرحل وسيط (Interface Relay) إذا كان جهد ملف التحكم غير متوافق مع المخرجات الرقمية للمتحكم.
طريقة التشغيل والتركيب
خطوات التركيب الميكانيكي والكهربائي
إيقاف التغذية الكهربائية: تأكد من فصل القاطع الرئيسي واختبار عدم وجود جهد باستخدام جهاز قياس الجهد (Multimeter).

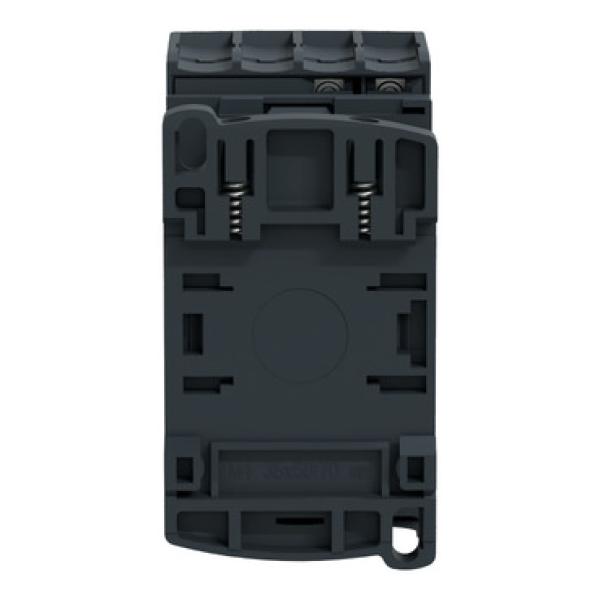

التثبيت الميكانيكي: قم بتثبيت الكونتاكتور على سكة DIN Rail مقاس 35 مم حتى تسمع صوت استقرار المشبك الميكانيكي.
توصيل أطراف القدرة (Power Terminals):

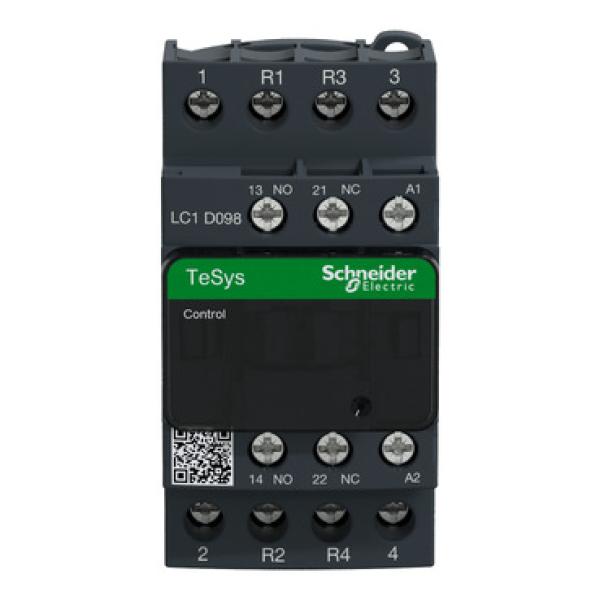

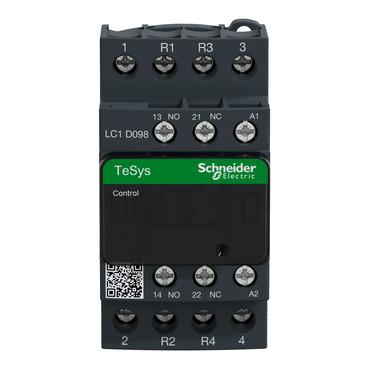

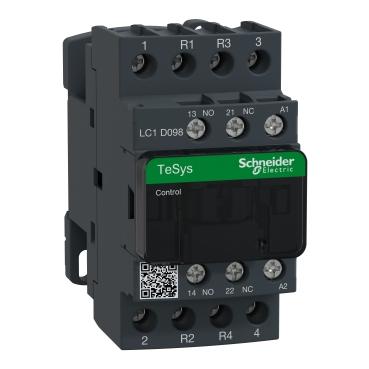

وصل خطوط التغذية الرئيسية بالأطراف العلويّة للأقطاب (1/L1, 3/L2, 5/L3, 7/L4).
وصل أطراف الحمل (المحرك أو السخان) بالأطراف السفليّة (2/T1, 4/T2, 6/T3, 8/T4).
توصيل دائرة التحكم (Control Circuit):
وصل سلك التحكم بجهد الملف على الطرفين (A1) و (A2).
استغل النقاط المساعدة (13-14 / 23-24 للنقاط المفتوحة NO) و (11-12 / 21-22 للنقاط المغلقة NC) في دائرة البيان أو التعشيق.
شد البراغي: استخدم مفكاً مناسباً لشد أطراف التوصيل العازلة بالتحميل الموصى به من شنايدر (عادة بين 1.2 إلى 1.7 نيوتن.متر) لمنع السخونة الناتجة عن التوصيل الضعيف.
تعليمات الأمان والتحذيرات
تنبيه أمان هام: الكهرباء الصناعية تشكل خطراً جثيماً على الحياة في حال عدم الاتباع الصارم لإجراءات السلامة.
الفصل والعزل (LOTO): يجب تطبيق إجراءات القفل والوسم (Lockout/Tagout) قبل البدء بأي أعمال تركيب أو صيانة.
مطابقة الجهد: تحقق من أن جهد الملف (Coil Voltage) المكتوب على الكونتاكتور يطابق تماماً جهد دائرة التحكم المتوفر لديك.
الحماية ضد القصر والتحميل الزائد: لا يعمل الكونتاكتور كبديل للقاطع الكهربائي (MCB/MCCB) أو الأوفرلود (Overload Relay)؛ بل يجب تركيب قاطع حماية وأوفرلود لحماية الدائرة والمحرك.
عدم التشغيل اليدوي القسري تحت الحمل: تجنب الضغط الميكانيكي اليدوي على الجزء المتحرك للكونتاكتور أثناء وجود جهد عالي إلا لأغراض الاختبار وبوسائل معزولة.
الصيانة والتنظيف وإطالة العمر الافتراضي
الفحص الدروي للبراغي: يؤدي الاهتزاز الميكانيكي المستمر إلى استرخاء أطراف التوصيل؛ قم بشد البراغي بصفة دورية كل 6 أشهر.
التنظيف من الغبار: تراكم الأتربة داخل غرف الشرارة أو على السطح المغناطيسي يتسبب في صدور صوت طنين (Humming) وزيادة حرارة الملف. استخدم الهواء المضغوط الجاف للتنظيف.
فحص النقاط المساعدة والرئيسية: في حال ملاحظة تغير لون النقاط إلى الأسود الداكن نتيجة الأقواس الكهربائية المتكررة، قم بفحص مسافة التلامس واستبدال الجزء إذا لزم الأمر.
مراقبة درجة الحرارة: استخدم الكاميرا الحرارية (Thermal Imager) أثناء التشغيل تحت الحمل للكشف عن أي نقاط سخونة غير طبيعية (Hotspots).
مقارنة بين كونتاكتور شنايدر والبدائل الأخرى
وجه المقارنة
كونتاكتور شنايدر 4P (AC-3)
الكونتاكتورات المجهولة / الاقتصادية
الكونتاكتور ثلاثي الأقطاب (3P)
فصل المحايد
يتم فصله تماماً مع الأوجه الثلاثة
يختلف بحسب عدد الأقطاب
لا يقطع خط المحايد
الاعتمادية والسلامة
متوافق مع معايير IEC/EN 60947
قد لا يلتزم بمعايير السلامة الدقيقة
عالية في الماركات المعروفة
عمر نقاط التلامس
سبائك فضة عالية الجودة تقاوم الالتصاق
سبائك رديئة تلتصق سريعاً
عالية في الماركات المعروفة
الاستقرار الصوتي
نظام إخماد طنين متطور
طنين واهتزاز واضح مع الوقت
يحتاج حلقة مظللة جيدة
الدمج مع التقنيات الحديثة وأنظمة التحكم الذكية
على الرغم من أن الكونتاكتور هو جهاز كهروميكانيكي تقليدي، إلا أنه يتكامل بمرونة عالية مع التقنيات الحديثة:
التكامل مع المتحكمات البرمجية (PLC): يمكن ربط ملف التحكم بالكونتاكتور بمخرجات الـ PLC (سواء مباشرة إذا كان الملف 24V DC أو عبر مرحل وسيط).
إشارات التغذية العكسية (Feedback): تستخدم النقاط المساعدة (NO/NC) لإرسال حالة الكونتاكتور الفعلية (مغلق/مفتوح) إلى الحساسات وأنظمة السكادا (SCADA) ومتحكمات الـ AI والـ IoT لمراقبة أداء التشغيل وتأكيد تنفيذه.
نصائح مهمة قبل الشراء
تحديد سعة التيار الصحيحة: حدد تيار الحمل الإسمي (In) وتأكد من أن سعة الكونتاكتور في فئة التشغيل المطلوب (AC-3 أو AC-1) تغطي هذا التيار مع هامش أمان 20%.
التحقق من جهد الملف (Coil Voltage): تأكد مما إذا كانت دائرة التحكم لديك تعمل بـ 220V AC أو 24V DC أو غير ذلك.
مراجعة عدد ونوع النقاط المساعدة: تأكد من أن تكوين (2NO + 2NC) يفي بمتطلبات دائرة التحكم والتعشيق الخاصة بك.
التأكد من أصالة المنتج: اشترِ من الموزعين المعتمدين لتجنب المقلد، حيث تضمن المنتجات الأصلية خامات تصنيع آمنة ومطابقة للمواصفات.
خلاصة شاملة وقرار الشراء
يُشكل كونتاكتور شنايدر رباعي الأقطاب (AC-3 4P - 2NO + 2NC) الخيار الهندسي المتكامل للباحثين عن الأمان والاعتمادية في التحكم بالأحمال الكهربائية ثلاثية الأوجه مع خط المحايد. بفضل جودة التصنيع العالية من شركة Schneider Electric، والتكامل المدمج لنقاط التحكم المساعدة، والقدرة على تحمل صدمات التيار العالية، فإن هذا الجهاز يمثل استثماراً آمن يحمي المعدات ويضمن استمرارية التشغيل في التطبيقات الصناعية والتجارية الحساسة.
Add your review
Your email address will not be published. Required fields are marked *
تُستخدم هذه الكونتاكتورات كأجهزة مفاتيح كهرومغناطيسية للتحكم عن بُعد في فتح وغلق دوائر القوى ثلاثية الأوجه مع خط المحايد أو الأحمال الأومية. حيث تعمل على توصيل وفصل التيارات العالية بفضل ملف المغناطيس الداخلي بمرونة وأمان كامل.
تُخصص فئة (AC-3) للتحكم في تشغيل وقومات المحركات الحثية التي تتطلب تيارات قومة عالية عند البدء. بينما تُخصص فئة (AC-1) للأحمال غير الحثية أو القليلة الحثية مثل السخانات والمقاومات الكهربائية ودوائر الإضاءة.
تتيح الأقطاب الأربعة فصل ووصل خط المحايد بالتزامن التام مع الخطوط الحية الثلاثة في نفس اللحظة الميكانيكية. مما يضمن عزلاً كلياً وآمناً للشبكة والمعدات ويمنع حدوث التداخلات الكهربائية أو التماس الراجع.
تتيح النقاط المساعدة المدمجة المفتوحة والمغلقة ربط الكونتاكتور بدوائر التحكم التتابعي ولماسي البيان وإرسال إشارات الحالة لغرف التحكم. مما يوفر حظر كهربائي ميكانيكي لمنع التوصيل الخاطئ وتأمين المنظومة.
تتميز أطراف التوصيل الفضية بموصلية كهربائية ممتازة ومقاومة فائقة للتآكل والالتصاق الحراري الناتج عن القوس الكهربائي. مما يقلل الفقد الحراري ويحافظ على سلامة الملامسات لآلاف عمليات الفصل التلقائي.
يولد الجهد المطبق على ملف المغناطيس (Coil) مجالاً مغناطيسياً يذب القلب الحديدي المتحرك لغلق نقاط التلامس الرئيسية والمساعدة. وعند انقطاع إشارة التحكم يعود القلب بفضل زنبرك الإرجاع لفتح الدائرة فوراً.
تعمل الغرف الداخلية على تفتيت وتبريد القوس الكهربائي العنيف المتولد لحظة فتح الملامسات وتحت أحمال التشغيل العالية. مما يمنع انصهار التلامسات النحاسية ويضمن جاهزية الكونتاكتور لدورات تشغيل متكررة.
تتيح الكونتاكتورات الرباعية التبديل السلس والتام بين المصدر الحكومي والمولد بما يشمل خطوط المحايد لكل منهما. مما يمنع حدوث القصر الكهربائي (Short Circuit) بفضل الفصل التام للمصادر ومنع اختلاط التيارات.
تتميز بسرعة الاستجابة لإشارات التحكم المنخفضة القادمة من كروت PLC أو أجهزة التحكم الآلي بالمنشأة. مما يسمح بجدولة أوقات التشغيل وإدارة الأحمال الكبيرة عن بُعد بأعلى درجات الاعتمادية.
يُصنع الغلاف الخارجي من مركبات بوليمرية وهندسية عالية العزل والمقاومة للحرارة الشديدة والشرر الميكانيكي. مما يحمي المكونات الداخلية من الأتربة والاهتزازات ويمنع تسرب التيار للخارج.
تتميز هذه الكونتاكتورات بإمكانية التثبيت السريع على مجرى السكة الحديدية (DIN-Rail) أو بواسطة البراغي على الشاسية. مما يسهل عمليات الفك والتركيب والتوصيل السريع لأسلاك دوائر التحكم والقوى.
تسمح التوصيلة المفتوحة أوتوماتيكياً (4NO) بالتحكم المباشر والمزود بأقصى درجات الأمان في مصفوفات السخانات الكبيرة والإضاءة الصناعية. حيث تتحمل التيارات المستمرة دون حدوث سخونة زائدة بالنقاط.
تتيح السلسلة إضافة كروت نقاط مساعدة إضافية أو مؤخرات زمنية (Timers) أو قطع الحماية ضد ارتفاع الجهد. مما يوفر حلاً مرناً لتعديل وظائف الكونتاكتور وتكييفه مع دوائر التحكم المعقدة دون استبداله.
تتيح المرابط إحكام ربط كابلات القوى والتحكم بكبس متين يمنع حدوث أي ارتخاء ميكانيكي أو زيادة في مقاومة التلامس. مما يمنع تكون النقاط الساخنة التي قد تؤدي إلى تلف العوازل أو انقطاع التيار.
تم تصميم النقاط والميكانيزم ليتحمل القمم العالية لتيارات قومة المحركات التي تصل لأضعاف التيار الاسمي عند لحظة البدء. مما يمنع التصاق الملامسات أو تلف الملف ويضمن قومة سلسة وآمنة للمحرك.
يحتوي الملف المغناطيسي على دوائر ممتصة للصدمات الكهربائية لمنع حدوث الاهتزاز الميكانيكي (Humming) عند انخفاض الجهد اللحظي. مما يضمن ثبات إغلاق النقاط واستقرار التيار المار للحمل.
يقوم زنبرك الإرجاع الداخلي بدفع أطراف التوصيل بسرعة خاطفة للخارج فور انقطاع الجهد عن ملف التحكم. مما يقلل من زمن زوال القوس الكهربائي ويقطع التيار في أجزاء من الثانية.
تخضع الكونتاكتورات لاختبارات التحمل الميكانيكي والكهربائي لمليارات دورات التشغيل واختبارات العزل الكهربائي المرتفع. مما يمنح المكاتب الاستشارية والمقاولين اعتمادية كاملة عند استخدامها بالبنية التحتية.
تم تصميم ملفات التحكم المغناطيسية لتعمل بقدرة امتصاص منخفضة للتيار أثناء وضعية التوصيل المستمر (Holding). مما يقلل الانبعاث الحراري داخل اللوحة ويوفر في الطاقة الكلية لمنظومة التحكم.
تجمع هذه الكونتاكتورات بين الدقة الميكانيكية والتوافق مع المعايير الدولية والمرونة في التحكم بمختلف أنواع الأحمال. مما يقلل من تكاليف الصيانة وتوقف خطوط الإنتاج ويضمن أقصى معدلات الأمان الكهربائي.
