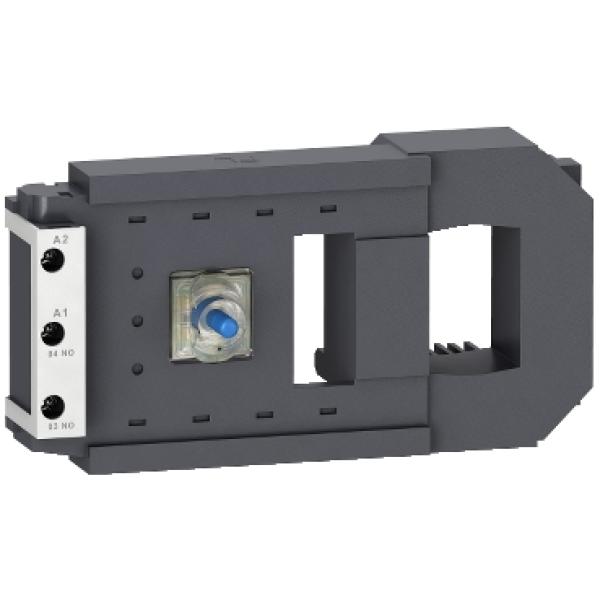

الدليل الشامل لكويل كونتاكتور شنايدر 220 فولت: المعمارية الكهربائية والفيزيائية، هندسة التشغيل، وأنظمة التحكم الآلي
مقدمة تعريفية بمنظومة كويل كونتاكتور شنايدر 220 فولت
في عالم هندسة اللوحات الكهربائية وأنظمة التحكم الآلي المتقدمة، يُعد توفير مصدر جهد قياسي وموثوق لتشغيل عناصر القدرة أمراً أساسياً لضمان استقرار العمليات الصناعية والتجارية. تتبوأ الجهود أحادية الوجه مكانة مركزية في شبكات التوزيع التقليدية، مما يجعل المكونات المتوافقة معها هي الأكثر طلباً واعتماداً في التطبيقات اليومية. يُعد كويل الكونتاكتور بجهد 220 فولت من شنايدر إلكتريك بمثابة المعيار الأساسي والأكثر انتشاراً في عالم التحكم الآلي والصناعي للتشغيل المباشر عبر جهد الشبكة أحادي الوجه. تم هندسة هذا الملف خصيصاً ليتوافق مع الجهود القياسية للدوائر الكهربائية، حيث يولد مجالاً مغناطيسياً قوياً ومستقراً عند وصل التيار، مما يضمن جذباً فورياً وسلساً لنقاط التلامس الرئيسية والمساندة دون اهتزاز أو ضوضاء، موفردًا كفاءة عالية وعمراً افتراضياً طويلاً بداخل الموقع عبر منصة جهزلي.
المعمارية الكهربائية والفيزيائية لملف 220 فولت
هندسة اللف والنحاس فائق النقاء
تعتمد المعمارية الفيزيائية لكويل 220 فولت على لفات دقيقة من الأسلاك النحاسية الخالصة والمغطاة بطبقات عزل متطورة من البوليمرات المقاومة للحرارة العالية. تم تصميم هذه اللفات هندسياً لتقاوم التمدد الحراري والإجهادات الكهربائية الناجمة عن التبديل المستمر لجهد الشبكة، مما يضمن تمرير التيار بالقيم المثالية وتجنب أي تسريب كهربائي داخلي.
التوافق الهندسي مع شبكات الجهد القياسي
تم تصميم هذا الملف ليناسب تماماً المعايير العالمية لشبكات التيار المتردد بجهد 220/230 فولت وتردد 50/60 هرتز. هذا التوافق المباشر يلغي الحاجة إلى محولات خفض جهد إضافية لدوائر التحكم، مما يقلل من تعقيد اللوحة الكهربائية، ويوفر مساحات التركيب، ويسهل عملية دمج الكونتاكتور مع مفاتيح التشغيل اليدوية والآلية بداخل الموقع عبر منصة جهزلي.
Loyalty Points
Earn from this purchase
+1,163points
Max discount with points
E£1,745
Using 17,448,300 points
Purchase this item to earn 1,163 points. As a loyalty member, you can use your points to save up to E£1,745 on this order!
الدليل الشامل لكويل كونتاكتور شنايدر 220 فولت: المعمارية الكهربائية والفيزيائية، هندسة التشغيل، وأنظمة التحكم الآلي.
آليات التوليد المغناطيسي واستقرار التشغيل
التوليد الفوري للمجال المغناطيسي
عند انسياب جهد 220 فولت عبر أطراف الملف (A1 و A2)، ينشأ فيض مغناطيسي مكثف يتركز بداخل القلب الحديدي للكونتاكتور. تتغلب هذه القوة المغناطيسية على مرونة الينايخ (الزنبركات) الداخلية المعاكسة، مما يؤدي إلى جذب العضو المتحرك للقلب نحو العضو الثابت بسرعة فائقة وبدون أي تأخير زمني ملحوظ.
منع الاهتزاز والطنين بفضل حلقات الإخماد
بسبب طبيعة التيار المتردد الذي يمر بصفر متكرر في دورته، تعتمد شنايدر في تصنيع ملفات 220 فولت على حلقات إخماد مغناطيسي متطورة (Shading Rings). تمنع هذه الحلقات حدوث الاهتزاز أو الطنين المزعج وتضمن إحكام تلامس القلوب الحديدية طوال فترة مرور التيار، مما يحافظ على الأجزاء الميكانيكية من التآكل المبكر.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
جهد التشغيل 220/230 فولت متردد
العمل المباشر عبر جهد الشبكة القياسي أحادي الوجه.
إلغاء الحاجة لمقومات أو محولات جهد إضافية للتحكم.
أسلاك نحاسية معزولة حرارياً
نقل التيار وتوليد المجال المغناطيسي بأمان تام.
حماية الملف من الاحتراق في ظروف التشغيل القياسية.
تردد تشغيل 50/60 هرتز
التوافق مع شبكات الكهرباء الإقليمية والعالمية المختلفة.
مرونة عالية في استنزاف وتشغيل المعدات بمختلف البلدان.
حلقات الإخماد المغناطيسي
منع الطنين والاهتزاز الميكانيكي للقلب الحديدي.
تشغيل هادئ ومستقر يطيل العمر الافتراضي للكونتاكتور.
أطراف توصيل سريعة وسهولة الفك
ربط أسلاك التحكم بأمان وسرعة فائقة.
توفير وقت التركيب والصيانة الدورية للفنيين بالموقع.
المميزات والعيوب الموضوعية
المميزات الأساسية:
انتشار واسع وتوافر دائم: يُعد الجهد الأسهل في الحصول عليه وتوفيره في معظم اللوحات الكهربائية.
تكلفة تشغيل اقتصادية: يغني عن استخدام مزودات طاقة معقدة لكونه يتغذى من الخط العام مباشرة.
استجابة سريعة وموثوقة: يوفر جذباً قوياً ومستقراً لنقاط التلامس منذ اللحظة الأولى للتشغيل.
سهولة الصيانة والاستبدال: يتيح تبديل الملف التالف بسرعة دون الحاجة لتغيير هيكل الكونتاكتور بالكامل.
العيوب والقيود:
الحساسية لتذبذب الجهد: الهبوط الحاد في جهد الشبكة عن القيمة المطلوبة يضعف قوة الجذب ويسبب سخونة الملف.
مخاطر الصدمة الكهربائية: تعامل الدائرة بجهد 220 فولت يتطلب احتياطات أمان أعلى مقارنة بجهود التحكم المنخفضة (مثل 24 فولت).
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية:
لوحات التحكم في المضخات والمحركات المنزلية والتجارية التي تعمل بالجهد الأحادي.
أنظمة إنارة الشوارع واللوحات الإعلانية الكبرى التي تعتمد على مفاتيح تحكم بجهد 220 فولت.
خطوط الإنتاج والآلات الصناعية التي تدار دوائر التحكم فيها مباشرة من جهد الشبكة العامة.
اللوحات التي تفتقر لوجود مصدر جهد مستمر (DC) أو محولات خفض لجهد التحكم.
الاستخدامات غير المناسبة:
التطبيقات الحرجة التي تفرض مواصفاتها استخدام جهود تحكم منخفضة جداً وامنـة (SELV) مثل 24 فولت.
اللوحات المعرضة لتذبذبات شديدة وغير مستقرة في جهد الشبكة الكهربائية دون استخدام منظمات جهد.
طريقة التشغيل والتركيب الآمن
فصل التيار الكهربائي الكلي: تأكد من عزل لوحة التحكم تماماً وفصل قاطع التغذية الرئيسي واختبار غياب الجهد بأداة قياس معتمدة.
التحقق من مطابقة الجهد: تأكد من أن قيمة الجهد المكتوبة على الملف المطروح تطابق جهد دائرة التحكم لديك (220/230 فولت).
فك وتركيب الملف: قم بفتح هيكل الكونتاكتور بحذر وفقاً للتصميم الهندسي للسلسلة، واستبدل الملف القديم بالملف الجديد الأصلي مع إحكام تثبيته.
توصيل أطراف الدائرة: اربط سلك الخط (Phase) والمحايد (Neutral) بأطراف الملف المخصصة (A1 و A2) بإحكام تام.
الفحص والاختبار الميداني: أعد توصيل التيار الكهربائي واختبر كفاءة عمل الكونتاكتور واستجابة الملف بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: تجنب ملامسة أطراف التوصيل أثناء مرور التيار بجهد 220 فولت لمنع التعرض لصدمات كهربائية خطيرة، وتأكد دائماً من فصل التغذية قبل أي تدخل صيانة.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لمحطات التوصيل: التأكد من عدم وجود أي ارتخاء في مسامير ربط الأسلاك لمنع تكون مقاومة انتقالية وسخونة زائدة.
إزالة الأتربة بانتظام: تنظيف محيط القلب الحديدي والملف باستخدام الهواء الجاف والمضغوط لمنع تراكم الشوائب المعيقة للحركة.
مراقبة استقرار الجهد: التحقق من خلو شبكة التغذية من الهبوط المستمر الذي يؤدي إلى تلف عزل الملف بمرور الوقت.
نصائح هامة قبل الشراء
التأكد من جهد دائرة التحكم: راجع مخططات لوحتك وتأكد من توفر جهد 220 فولت فعلياً لتغذية الملف قبل إتمام الشراء.
اختيار المنتجات الأصلية: احرص على اقتناء كويل شنايدر الأصلي المعتمد لضمان جودة العزل وتجنب الاحتراق المفاجئ وتوفيره عبر منصة جهزلي.
مراجعة تردد الشبكة: تأكد من توافق تردد الملف (50 أو 60 هرتز) مع تردد الشبكة الكهربائية في موقع التشغيل.
الخلاصة الشاملة
يُعد كويل الكونتاكتور بجهد 220 فولت من شنايدر الركيزة الأساسية والأكثر اعتمادية في تشغيل دوائر التحكم الآلي ذات الجهود القياسية الأحادية. بفضل تصميمه الهندسي الفائق، قدرته العالية على توليد مجال مغناطيسي مستقر، وتوافقه المباشر مع الشبكات، يوفر هذا الملف كفاءة تشغيلية مثالية وعمراً افتراضياً طويلاً. يمثل الاستثمار في هذا المنتج الأصلي وتوفيره عبر منصة جهزلي خطوة استراتيجية ناجحة ومضمونة لرفع كفاءة اللوحات الكهربائية وتحقيق أعلى معايير الاعتمادية والأمان الصناعي.
