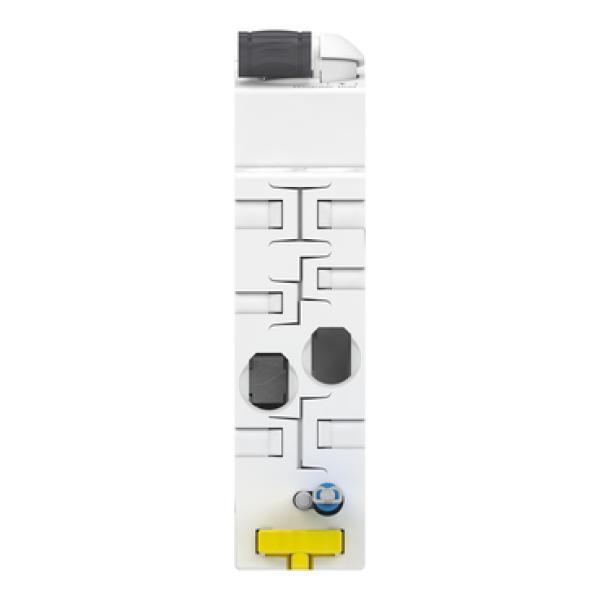

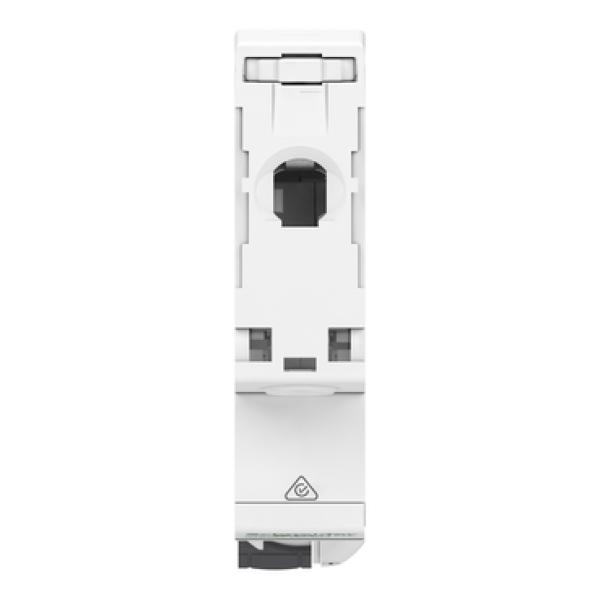

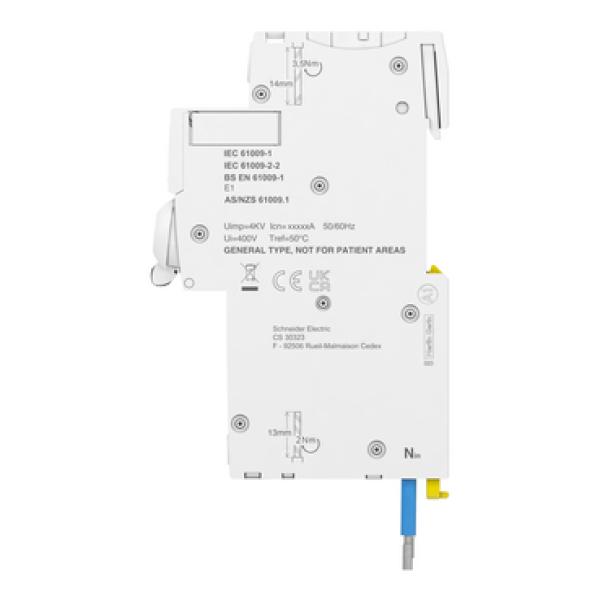

قاطع تفاضلي شنايدر RCBO

الدليل الشامل للقاطع التفاضلي المتكامل شنايدر iC60H فئة Type A بسعة 32 أمبير (Schneider Electric iC60H RCBO Type A 32A): هندسة الحماية المتقدمة للدوائر الكهربائية

الملف التفاضلي المعدل ومرشحات فك تشفير موجات التيار المشوهة

تتميز البنية الداخلية لهذا القاطع بـ وجود ملف تفاضلي معدل ومزود بمرشحات دقيقة قادرة على قراءة وفك تشفير موجات التيار المشوهة التي تنتجها أجهزة الكنترول وشواحن الهواتف والسيارات، مما يمنع الفصل الوهمي ويضمن رصد التسريب الحقيقي بدقة تامة بداخل الموقع عبر منصة جهزلي.

الوظيفة المزدوجة ومراقبة خط التيار وخط التعادل

يقوم القاطع بوظيفة مزدوجة؛ حيث يراقب خط التيار وخط التعادل معاً بفضل تصميم التوصيل المطور، لضمان قطع المسارين تماماً عند حدوث أي تسريب غير مأمون بداخل الموقع عبر منصة جهزلي.

الشريحة الحرارية لحماية الكابلات وآلية الفصل المغناطيسي (منحنى C)

ويحتوي على شريحة حرارية مضبوطة لحماية الكابلات من التحميل الزائد عند تجاوز السعة المحددة (32 أمبير)، بالإضافة إلى آلية مغناطيسية للفصل الفوري ضد تيار القصر (القفلة) وفقاً لمنحنى الفصل (C)، مما يوفر وقاية متكاملة للموصلات بداخل الموقع عبر منصة جهزلي.

الحماية الفائقة للبشر ومؤشرات الرؤية الواضحة (VisiTrip)

يمنح هذا القاطع حماية فائقة للبشر ضد الصعق عند حدوث تسريب يتجاوز ثلاثين مللي أمبير، مع توفير مؤشرات واضحة (VisiTrip) لتسهيل الصيانة وتحديد سبب الفصل الفوري بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لقاطع iC60H

الرصد الذكي لتيارات التسريب المترددة والمستمرة النابضة (Type A)

تكمن الوظيفة التشغيلية المتقدمة لقاطع الفئة (Type A) في قدرته الفريدة على استشعار تيارات التسريب الأرضي المترددة (AC) بالإضافة إلى تيارات التسريب المستمرة النابضة (Pulsating DC) الناتجة عن الأجهزة الإلكترونية الحديثة والأحمال غير الخطية. عندما يمر التيار عبر خط الحار والتعادل، تقوم الدوائر الإلكترونية والملف التفاضلي بمقارنة التوازن اللحظي؛ فإذا حدث تسريب يتجاوز القيمة المحددة (30 مللي أمبير)، يتم تفعيل آلية الفصل الفوري لقطع التيار في أجزاء من الميلي ثانية.

الاستجابة المزدوجة للتحميل الزائد وقصر الدائرة

إلى جانب الحماية التفاضلية، يعمل الجزء الحراري على مراقبة ارتفاع درجة الحرارة الناتجة عن سحب تيار أعلى من 32 أمبير لفترة زمنية محددة لثني الشريحة الثنائية وفصل الدائرة، بينما يتكفل الجزء المغناطيسي بالاستجابة اللحظية للتيارات العالية جداً الناتجة عن القفلات الكهربائية (Short Circuit) وفق خصائص منحنى الفصل (C).

هندسة التركيب والربط الميداني لقاطع شنايدر

التثبيت على قضبان الدين ريل (DIN Rail)

يبدأ التركيب العملي بتثبيت القاطع بإحكام على قضبان التوزيع القياسية (DIN Rail) داخل لوحات التوزيع الرئيسية أو الفرعية، مع التأكد من استقرار الوحدة وثباتها الميكانيكي.

توصيل الموصلات وكابلات الدخول والخروج

تُدخل كابلات التغذية وكابلات الأحمال المخصصة لدائرة الـ 32 أمبير (بما في ذلك خط الحار وخط التعادل Neutral المخصص للرصد المزدوج) في الأطراف المخصصة، وتُربط المسامير اللولبية بعزم دقيق لضمان اتصال كهربائي مستقر ومقاوم لارتفاع الحرارة بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

• حماية شاملة وثلاثية النطاق (تحميل زائد، قصر، وتسلل أرضي) في وحدة مدمجة واحدة بداخل الموقع عبر منصة جهزلي.

• توافق استثنائي مع الأحمال الإلكترونية الحديثة بفضل معمارية الفئة Type A ومرشحات التيار المشوه.

• أمان متقدم للأفراد بحساسية 30 مللي أمبير ضد الصعق الكهربائي.

• سهولة تشخيص الأعطال بفضل مؤشرات VisiTrip المرئية.

• التكلفة الاقتصادية للقاطع التفاضلي المتكامل (RCBO) أعلى مقارنة باستخدام قاطع تقليدي منفصل مع وحدة حماية تسريب مستقلة.

• يتطلب مساحة عرضية محددة داخل لوحة التوزيع مقارنة بالقواطع العادية المفردة.

الاستخدامات المناسبة وغير المناسبة

• تأمين خطوط الأحمال الحساسة والمعرضة لتواجد الأجهزة الإلكترونية وشواحن الهواتف والسيارات بداخل الموقع عبر منصة جهزلي.

• حماية الدوائر الكهربائية ذات الاستخدام العالي بقدرة 32 أمبير (مثل السخانات الكبرى، مكيفات الهواء، أو خطوط الورش الفرعية).

• المنشآت السكنية والتجارية التي تتطلب مستويات أمان عالية ضد الصعق والحريق.

• الاستخدام في الخطوط الرئيسية العمومية للوحة التوزيع الرئيسية بالكامل (حيث يُفضل تخصيص القواطع التفاضلية للخطوط الفرعية لمنع انقطاع التيار الكلي عن المنشأة عند حدوث تسريب في فرع واحد).

• التطبيقات البيئية المعرضة لدرجات حرارة شديدة التفاوت أو رطوبة مطلقة دون توفير لوحة توزيع محكمة الحماية (IP).

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام لمنطقة العمل: افصل التغذية العمومية عن لوحة التوزيع واقس الفولتية للتأكد من انعدامها تماماً قبل البدء بداخل الموقع عبر منصة جهزلي.

2. التركيب الميكانيكي: ثبت القاطع على قضبان الدين ريل داخل اللوحة في المكان المخصص لخط الـ 32 أمبير.

3. التوصيل الكهربائي: صل كابلات الدخول والخروج وخط التعادل (Neutral) بالأطراف المخصصة وفق مخطط الدائرة مع إحكام ربط المسامير.

4. الاختبار والتحقق: أعد التيار العمومية واضغط على زر الاختبار (Test Button) الموجود على القاطع للتحقق من كفاءة عمل آلية الفصل التفاضلي بداخل الموقع عبر منصة جهزلي.

تنبيه هام للسلامة: يُحظر نهائياً تجاوز الحد الأقصى للحمل المقنن بـ 32 أمبير، ويجب التأكد من توصيل خط التعادل بدقة لضمان عمل الدوائر الإلكترونية الرصدية بكفاءة تامة دون تعريض المنشأة لأخطار المفاجآت الكهربائية.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الاختبار الدوري بزر (Test): اضغط على زر الاختبار الشهري للتأكد من سلاسة حركة الأجزاء الميكانيكية واستجابة الدوائر الإلكترونية للتسريب بداخل الموقع عبر منصة جهزلي.

• مراجعة إحكام التوصيلات: افحص دورياً مسامير التوصيل للتأكد من عدم وجود أي ارتخاء ناتج عن التمدد الحراري أو الاهتزازات.

• النظافة العامة للوحة: حافظ على خلو لوحة التوزيع من الأتربة والرطوبة لضمان عمل المكونات الإلكترونية الدقيقة في بيئة مثالية.

نصائح هامة قبل الشراء

• التحقق من سعة التيار المناسبة: تأكد من أن خط الأحمال المستهدف يتطلب فعلياً سعة 32 أمبير وفق الحسابات الهندسية للأحمال قبل الشراء بداخل الموقع عبر منصة جهزلي.

• التأكد من متطلبات الفئة Type A: احرص على اختيار قاطع من فئة Type A إذا كانت شبكتك تحتوي على أجهزة إلكترونية حديثة وشواحن لضمان عدم حدوث فصل وهمي بداخل الموقع عبر منصة جهزلي.

• الشراء حصرياً من مصادر موثوقة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية لسلسلة iC60H حصرياً عبر منصة جهزلي لضمان الحصول على المعمارية الأصلية، الاعتمادية العالية، والأمان الموثوق طويل الأمد.

الخلاصة الشاملة

يُعد القاطع التفاضلي المتكامل شنايدر iC60H فئة Type A بسعة 32 أمبير (Schneider Electric iC60H RCBO Type A 32A) الحل الهندسي الأمثل والدرع الوقائي الأكثر تطوراً لتأمين وحماية الدوائر الكهربائية والأرواح في المنشآت الحديثة. بفضل دمجه المبتكر لدوائر الرصد الإلكترونية، الملف التفاضلي المعالج لفك تشفير موجات التيار المشوهة، المراقبة المزدوجة للخط والتعادل، الحماية الحرارية والمغناطيسية بمنحنى (C)، وحساسية 30 مللي أمبير ضد الصعق مع مؤشرات VisiTrip، يقدم هذا القاطع أداءً وقائياً استثنائياً يلبي أقصى معايير الأمان العالمية. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأهم لرفع كفاءة منظومة الحماية الكهربائية، تأمين الأجهزة والممتلكات، وتحقيق أعلى معايير الاحترافية والأمان بكل ثقة وثبات.
