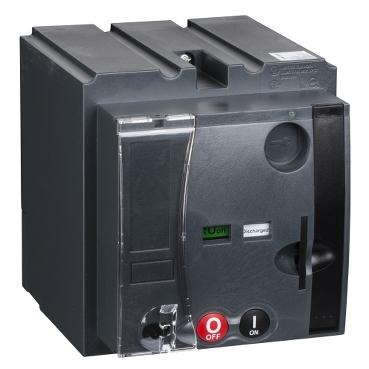

موتور شحن يايات قواطع كومباكت بجهد تشغيل من (24 إلى 30) فولت تيار مستمر - شنايدر إلكتريك

الدليل الشامل لموتور شحن يايات قواطع كومباكت (24-30 V DC Schneider) من شنايدر إلكتريك: هندسة الأتمتة بالتيار المستمر والتشغيل الموثوق في المحطات والمرافق الحيوية

هندسة نقل الحركة الميكانيكية وصندوق التروس التخفيضية

يحتوي الهيكل الفيزيائي للموتور على محرك دوار مقترن بصندوق تروس تخفيضية ميكانيكية مصممة لتدوير المحور بعزم قوي يكفي للتغلب على مقاومة الصلب في يايات القاطع. يقوم هذا النظام بتحويل الحركة الدورانية للمحرك إلى قوة ضغط هائلة تتولى إعداد اليايات وتخزين الطاقة اللازمة لعملية الإغلاق السريع في أجزاء من الثانية بداخل الموقع عبر منصة جهزلي.

هندسة الحماية الذاتية عبر مفاتيح الحد الرقمية والميكانيكية

تشتمل البنية الداخلية على مفاتيح حد (Limit Switches) متطورة تفصل التيار عن ملفات المحرك فور اكتمال عملية شحن اليايات بنجاح. تمنع هذه التقنية أي استهلاك مستمر للطاقة أو حدوث سخونة داخلية، وتعيد تنشيط دائرة الموتور آلياً فور تفريغ اليايات وإغلاق القاطع بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لموتور الشحن (24-30 V DC)

آلية إعادة الشحن التلقائي المعتمدة على مصدر البطاريات

تبدأ ميكانيكية العمل بمجرد تفريغ طاقة يايات القاطع لتوصيل التيار للأحمال؛ حيث تستشعر وحدة التحكم الحالة وترسل إشارة تشغيل تعتمد على طاقة بطاريات الـ 24-30 V DC للموتور. يدور المحرك لضغط اليايات من جديد خلال ثوانٍ معدودة، مما يعيد القاطع إلى وضع الجاهزية التامة لأي أمر فتح أو طوارئ تالي بداخل الموقع عبر منصة جهزلي.

التكامل التشغيلي في لوحات ATS وأنظمة الطوارئ

يؤدي الموتور دوراً تنفيذياً لا غنى عنه في لوحات النقل التلقائي المجهزة للعمل في المحطات الفرعية؛ حيث يضمن تنفيذ أوامر التبديل وإعادة الشحن بالاعتماد على منظومة التيار المستمر المستقلة، مما يلغي تماماً الاعتماد على جهد الشبكة المتردد في عمليات الأتمتة الحرجة بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والربط الميداني لموتور شحن قواطع Compact NSX

التثبيت الهيكلي على الواجهة الأمامية للقاطع

يُثبت موتور شحن اليايات المصمم لجهد 24-30 V DC بإحكام شديد على الواجهة الأمامية لقواطع Compact NSX باستخدام براغي التثبيت المعتمدة، مع ضمان التعشيق السليم لمخاور الحركة وميكانيزم النقل الداخلي للقاطع بداخل الموقع عبر منصة جهزلي.

التوصيل الكهربائي لدوائر التيار المستمر وجهد البطاريات

تُوصل أسلاك تغذية الموتور بجهد 24-30 V DC وأسلاك أوامر التحكم بأطراف التوصيل المخصصة على جسم الموتور، مع الالتزام التام بقطبية التيار المستمر ومخططات التوصيل ومعايير العزل والأمان بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية

• الاعتماد على جهد تيار مستمر آمن ومتوافر في بطاريات المحطات ولوحات التحكم بداخل الموقع عبر منصة جهزلي.

• تحقيق أتمتة كاملة وموثوقة لعمليات الفتح والإغلاق عن بعد حتى في حالة انقطاع الكهرباء الكلي.

• حماية ذاتية متقدمة تفصل التيار عن المحرك فور انتهاء مهمة الشحن.

• تصميم متين واعتمادية عالية تطابق معايير شنايدر إلكتريك الصارمة.

العيوب والمعوقات الموضوعية

• يتطلب مساحة تركيب إضافية على الواجهة الأمامية للقاطع داخل لوحة التوزيع.

• يتطلب دقة عالية في ضبط قطبية وجهد بطاريات التيار المستمر لضمان عمل الموتور بالكفاءة المطلوبة.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية

• لوحات الحماية والتحكم وبطاريات المحطات الفرعية (Substation Battery Systems) بداخل الموقع عبر منصة جهزلي.

• لوحات نقل الطاقة التلقائية (ATS) التي تعتمد على مصادر تيار مستمر احتياطية حرجة.

• غرف التحكم والتشغيل الآلي في المنشآت الحيوية التي تتطلب استقلالية تامة عن تذبذبات الشبكة.

الاستخدامات غير المناسبة

• اللوحات الكهربائية البسيطة التي تقتصر على التشغيل اليدوي المباشر ولا تحتوي على أنظمة تيار مستمر أو دوائر تحكم.

• اللوحات التي تفتقر لمساحات كافية لاستيعاب الموتور على وجه القاطع.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام: افصل مصدر طاقة التيار المستمر والمتردد عن اللوحة وتأكد تماماً باستخدام أجهزة القياس من انعدام الفولتية قبل البدء بداخل الموقع عبر منصة جهزلي.

2. تركيب الموتور على واجهة القاطع: ثبت وحدة موتور شحن اليايات (24-30 V DC) بإحكام على وجه قاطع Compact NSX وتأكد من تعشيق محاور الحركة بشكل سليم.

3. توصيل أسلاك التغذية والتحكم: صل أسلاك جهد 24-30 فولت مستمر وأوامر التحكم بأطراف التوصيل الخاصة بالموتور مع الالتزام التام بالقطبية والمخططات الهندسية بداخل الموقع عبر منصة جهزلي.

4. إجراء اختبار التشغيل الآلي: أعيد تغذية الدوائر، واختبر عملية الشحن والإغلاق والفتح عن بعد للتأكد من استجابة النظام بسلاسة تامة.

تنبيه هام للسلامة: يُحظر نهائياً لمس أجزاء الحركة الداخلية للموتور أو أطراف التوصيل أثناء وجود اللوحة تحت الجهد المستمر لتفادي أخطار الشرارة الكهربائية والإصابات الخطيرة.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لتوصيلات المحرك وبطاريات التيار المستمر: تحقق بانتظام من ثبات الأسلاك الكهربائية، اتجاه القطبية، وجهد البطاريات وخلوها من التآكل بداخل الموقع عبر منصة جهزلي.

• نظافة المحيط الخارجي للقاطع والموتور: احرص على إزالة الأتربة والشوائب من على واجهة الموتور ومنع تراكمها لضمان حرية حركة التروس.

• اختبار دورية الشحن والاستجابة: قم بإجراء اختبارات دورية لعملية الشحن الآلي للتأكد من سلامة مفاتيح الحد وسرعة استجابة المحرك للجهد المطبق.

نصائح هامة قبل الشراء

• التأكد من مطابقة نطاق جهد التيار المستمر: تأكد من أن موتور الشحن مصمم خصيصاً لنطاق 24-30 V DC ليتطابق تماماً مع جهد شبكة البطاريات في لوحتك بداخل الموقع عبر منصة جهزلي.

• التحقق من توافق الموتور مع طراز القاطع: تأكد من أن وحدة الموتور متوافقة هندسياً مع عائلة وسعة قواطع Compact NSX الخاصة بك.

• الشراء من مصادر معتمدة: اقتنِ قطع شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة الفائقة، الأداء الموثوق، والحصول على الضمان المعتمد.

الخلاصة الشاملة

يُعد موتور شحن يايات قواطع كومباكت المصمم للعمل على نطاق 24-30 V DC من شنايدر إلكتريك الحل الهندسي الأوثق في أنظمة التيار المستمر الحرجة وبطاريات المحطات الفرعية للأتمتة والتحكم عن بعد. بفضل اعتماده على مصادر طاقة مستقلة وآمنة، سرعة شحن اليايات الآلية، وتكامله السلس مع قواطع Compact NSX، يضمن هذا الموتور استمرارية التشغيل والموثوقية المطلقة في إدارة الأحمال حتى في أصعب ظروف انقطاع الطوارئ. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأبرز لرفع كفاءة الأتمتة ومستويات الأمان في منشأتك.
