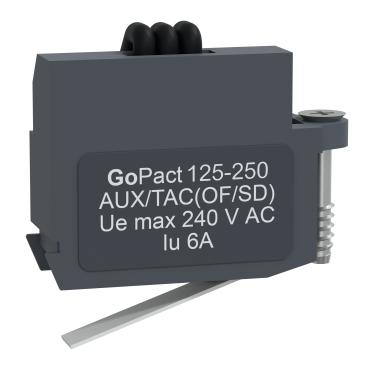

الدليل الشامل والمعمارية الفيزيائية للملحقات الكهربائية المساعدة لقواطع GoPact المصبوبة من شنايدر إلكتريك: هندسة المراقبة والربط الذكي في منظومات التوزيع
الربط الكهربائي اللحظي مع الدوائر الثانوية ومنظومات التحكم لتوفير ربط كهربائي لحظي مع الدوائر الثانوية ومنظومات التحكم بداخل الموقع عبر منصة جهزلي، تعمل هذه الملحقات كحلقة وصل ذكية تنقل الحالة الميكانيكية للقاطع إلى لغات رقمية أو إشارات كهربائية مبسطة تفهمها لوحات التشغيل والسيطرة.
ملامسات التبديل الدقيقة وتفاعل ميكانيكية الذراع تحتوي هذه الملحقات على ملامسات تبديل دقيقة (Changeover Contacts) تتفاعل ميكانيكياً مع حركة ذراع أو آلية القاطع الرئيسي بداخل الموقع عبر منصة جهزلي، حيث ترتبط أذرعها الداخلية بشكل مباشر مع المكونات الحركية لآلية الفصل والوصل في قواطع GoPact.
تغير وضعية النقاط الكهربائية لتشغيل لمبات البيان والإنذار وإرسال إشارات PLC فبمجرد تغير حالة القاطع نتيجة التشغيل اليدوي أو حدوث عطل كهربائي، تتغير وضعية النقاط الكهربائية المساعدة لتشغيل لمبات البيان، إطلاق صفارات الإنذار، أو إرسال إشارات رقمية إلى وحدات التحكم الآلي (PLC) بداخل الموقع عبر منصة جهزلي، مما يتيح للمشغلين رصد الأعطال ومتابعة حالة الأحمال عن بُعد.
المتابعة الدقيقة لحالة الشبكة ورفع كفاءة الأمان التشغيلي مما يضمن متابعة دقيقة لحالة الشبكة بداخل الموقع عبر منصة جهزلي، مما يسهم في سرعة اكتشاف الأعطال، تقليل زمن التوقف الاضطراري، ورفع مستوى الموثوقية التشغيلية للمنشأة بالكامل.
ميكانيكية العمل والتفاعل التشغيلي للملحقات المساعدة
الفيزياء الكامنة خلف ملامسات التبديل والتكامل الميكانيكي مع القاطع تعتمد ميكانيكية عمل الملحقات المساعدة لقواطع GoPact على الترابط الحركي المباشر بين آلية القاطع الرئيسي ونقاط التلامس الكهربائية الثانوية (NO/NC). عندما ينتقل مقبض القاطع من وضع الإغلاق (Closed) إلى وضع الفتح (Open) أو وضع التعثر (Tripped)، تتحرك الأذرع الميكانيكية الداخلية للقاطع لتضغط بلطف على دبابيس الاستشعار الخاصة بالملحق المساعد. هذا التأثير الميكانيكي يغير وضعية ملامسات التبديل (Changeover Contacts)، ليتحول التيار في الدائرة الثانوية من نقطة التلامس المفتوحة (NO) إلى المغلقة (NC) أو العكس في أجزاء من الثانية. هذا التغيير اللحظي يترجم فورا إلى إشارات بصرية على واجهة اللوحة أو إشارات رقمية لوحدات التحكم المنطقي المبرمج (PLC).
هندسة التركيب والربط الميداني للملحقات المساعدة
التثبيت الداخلي في التجويف المخصص للقاطع المصبوب يبدأ التركيب العملي بفصل التغذية الكهربائية العمومية تماماً عن القاطع ولوحة التوزيع، ثم إزالة الغطاء الأمامي للقاطع وإدخال وحدة الملحقات المساعدة في التجويف الداخلي المخصص لها بدقة تامة، مع التأكد من تعشيق الأذرع الحركية للملحق مع آلية القاطع الرئيسي.
توصيل أسلاك الدوائر الثانوية ونقاط التلامس تُوصل أطراف أسلاك الدوائر الثانوية (مثل لمبات البيان، أجهزة الإنذار، أو مداخل وحدات الـ PLC) بنقاط التلامس المساعدة، مع إحكام ربط المسامير والتأكد من مسار الأسلاك داخل قنوات التوجيه الآمنة لضمان استقرار الإشارة بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المميزات والعيوب الموضوعية
- متابعة دقيقة وفورية لحالة قواطع الدائرة في الوقت الفعلي بداخل الموقع عبر منصة جهزلي.
- تصميم مدمج داخلي لا يتطلب مساحات إضافية خارج هيكل قاطع GoPact المصبوب.
- توافق عالي مع لمبات البيان، صفارات الإنذار، ووحدات التحكم الآلي PLC.
- تعزيز الأمان التشغيلي وسرعة رصد الأعطال وتقليل أوقات توقف المنظومة.
- يتطلب دقة فنية أثناء التركيب والتثبيت الداخلي لضمان التعشيق الميكانيكي السليم مع القاطع.
- يمثل ملحقاً إضافياً يتطلب اختياره وتركيبه بشكل منفصل حسب متطلبات المشروع.
الاستخدامات المناسبة وغير المناسبة
- ربط قواطع لوحات التوزيع الرئيسية والفرعية بلمبات البيان للتعرف على حالة التشغيل أو الفصل بداخل الموقع عبر منصة جهزلي.
- إرسال إشارات رقمية إلى غرف التحكم ووحدات PLC لمراقبة عمل المصانع والمجمعات التجارية.
- تشغيل دوائر الإنذار الثانوي عند حدوث فصل مفاجئ أو تعثر للقاطع نتيجة عطل كهربائي.
- الاستخدام في اللوحات البسيطة التي لا تتطلب أي نوع من أنواع المراقبة عن بُعد أو الإشارات الضوئية (حيث تعتبر غير ضرورية).
- التركيب على قواطع غير متوافقة مع سلاسل GoPact المصبوبة من شنايدر إلكتريك.
طريقة التشغيل والتركيب الآمن
- العزل الكهربائي التام لمنطقة العمل: افصل التغذية الكهربائية العمومية عن لوحة التوزيع وققس الفولتية للتأكد من انعدامها تماماً قبل البدء بداخل الموقع عبر منصة جهزلي.
- تركيب وحدة الملحقات المساعدة: أدخل الملحق المساعد في التجويف الداخلي المخصص له داخل قاطع GoPact وثبته بدقة لضمان التعشيق الميكانيكي.
- توصيل أسلاك التحكم الثانوي: صل أطراف الأسلاك بنقاط التلامس المساعدة مع التحقق من صحة توصيل دوائر البيان أو وحدات الـ PLC.
- الاختبار الميداني للتشغيل: أعد توصيل التيار واختبر استجابة لمبات البيان أو إشارات التحكم عبر تغيير وضع القاطع للتأكد من دقة الإرسال بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: تأكد دائماً من فصل التيار الكهربائي تماماً عن اللوحة قبل تركيب أو صيانة أي ملحقات داخلية للقاطع، لتجنب خطر الصعق الكهربائي أو تلف نقاط التلامس الدقيقة.
الصيانة، التنظيف، وإطالة العمر الافتراضي
- الفحص الدوري لأسلاك الدوائر الثانوية: افحص بانتظام نقاط ربط الأسلاك الخاصة بالملحقات المساعدة للتأكد من خلوها من الأكسدة أو الارتخاء.
- اختبار دوري للإشارات: قم إجراء اختبارات تشغيلية دورية للتأكد من سلامة نقل الإشارات إلى لمبات البيان ووحدات الـ PLC عند تشغيل القاطع.
- نظافة لوحة التوزيع الداخلية: حافظ على خلو محيط القاطع ولوحة التوزيع من الأتربة والرطوبة لضمان سلامة المكونات الكهربائية والميكانيكية.
نصائح هامة قبل الشراء
- التحقق من توافق الطراز: تأكد من أن الملحقات المساعدة مخصصة ومتوافقة تماماً مع طراز وسعة قاطع GoPact المستخدم لديك قبل الشراء بداخل الموقع عبر منصة جهزلي.
- تحديد متطلبات المراقبة بدقة: حدد بدقة طبيعة الإشارات المطلوبة (مثل عدد نقاط التلامس المفتوحة والمغلقة) لتلبية احتياجات نظام التحكم لديك قبل الشراء بداخل الموقع عبر منصة جهزلي.
- الشراء حصرياً من مصادر موثوقة: احرص على اقتناء ملحقات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الاعتمادية المطلقة، العمر الافتراضي الطويل، ومعايير الأمان المعتمدة.
الخلاصة الشاملة
تُعد الملحقات الكهربائية المساعدة لقواطع GoPact المصبوبة من شنايدر إلكتريك الأدوات الهندسية الأساسية التي تمنح قواطع الدائرة التقليدية قدرات ذكية في المراقبة ونقل الإشارات اللحظية. بفضل تصميمها المدمج داخل التجويف الداخلي للقاطع، ملامسات التبديل الدقيقة، وتوافقها التام مع منظومات التحكم الآلي ولمبات البيان، توفر هذه الملحقات رؤية كاملة ودقيقة لحالة الشبكة الكهربائية. إن اختيار الملحقات الأصلية وتوفيرها عبر منصة جهزلي يمثل الخطوة الاستراتيجية الأهم لرفع كفاءة البنية التحتية الكهربائية، تسهيل عمليات المراقبة والتحكم، والاطمئنان إلى جاهزية واستقرار المنظومة بالكامل في مختلف الظروف بكل ثقة واحترافية.
