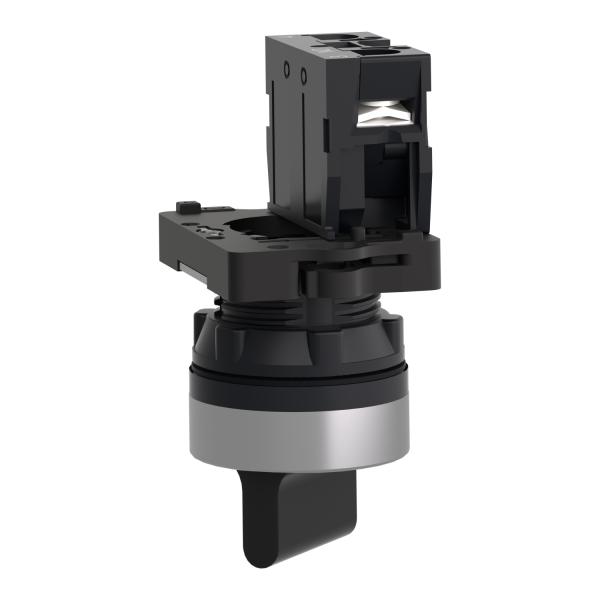

مفتاح سيلكتور سويتش بنقطة مفتوحة NO - شنايدر إلكتريك

الدليل الشامل لمفتاح سيلكتور سويتش NO من شنايدر إلكتريك (Schneider Electric NO Selector Switch): هندسة التحكم الدوراني بنقاط التلامس المفتوحة

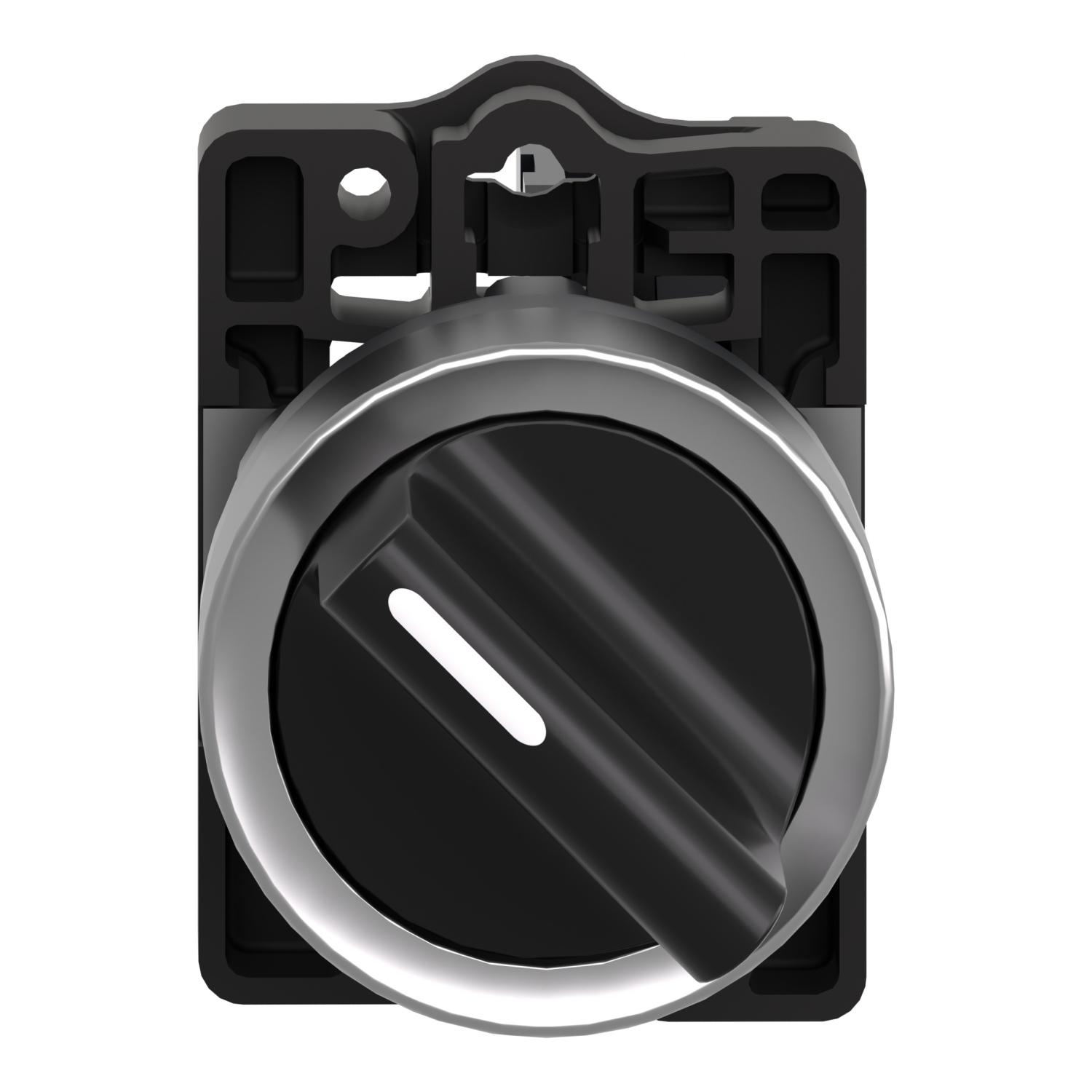

طوق التثبيت عالي الجودة ومقاومة الإجهاد الميكانيكي

يتكامل الهيكل الأمامي للمفتاح مع طوق تثبيت معدني أو بلاستيكي عالي الجودة يقفل بإحكام شديد على أبواب اللوحات الصاج. تضمن هذه الآلية توزيع عزم الدوران بانتظام ومنع أي حركة أو تخلخل للجسم بالكامل تحت تأثير التشغيل البشري المتكرر وضغط المشغلين بداخل الموقع عبر منصة جهزلي.

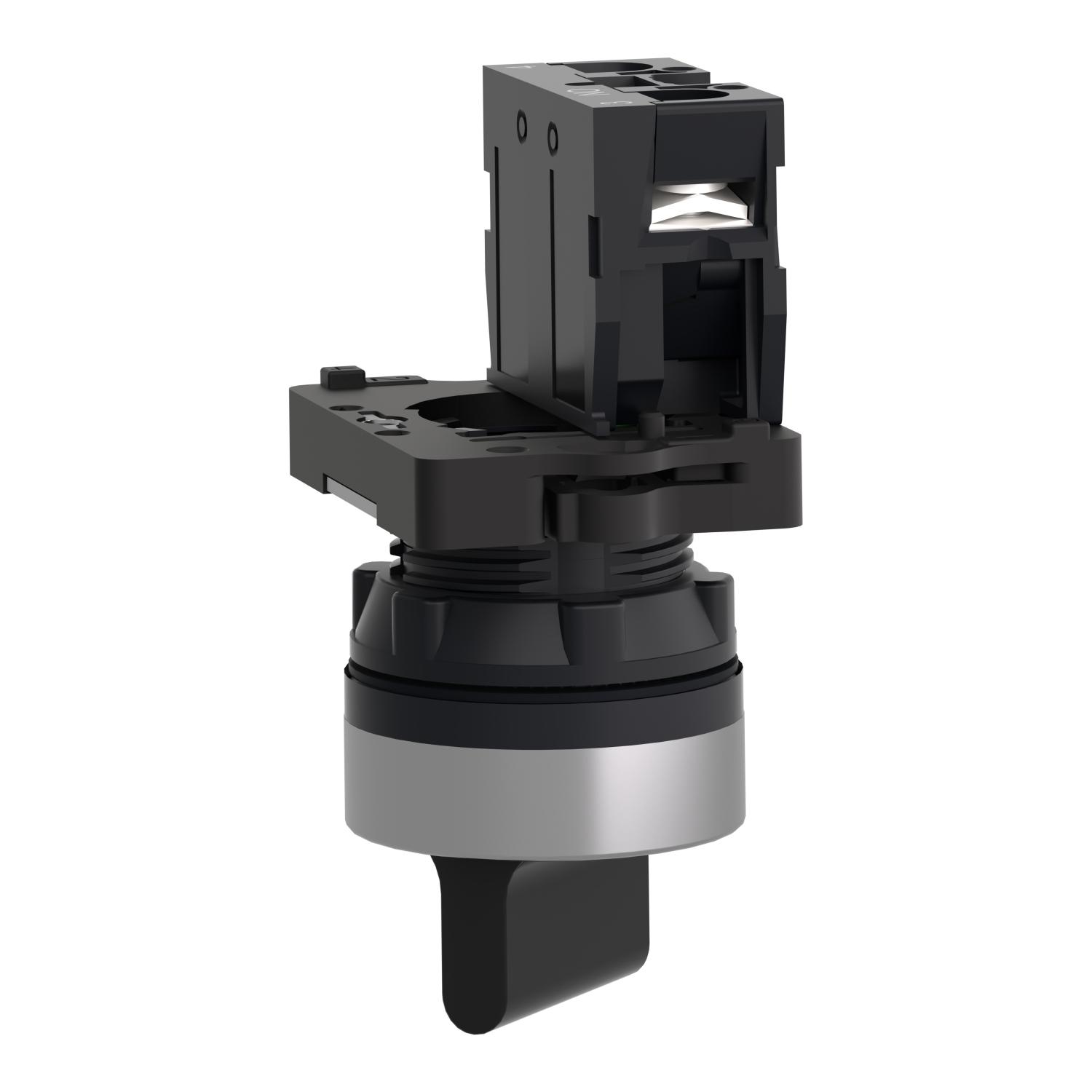

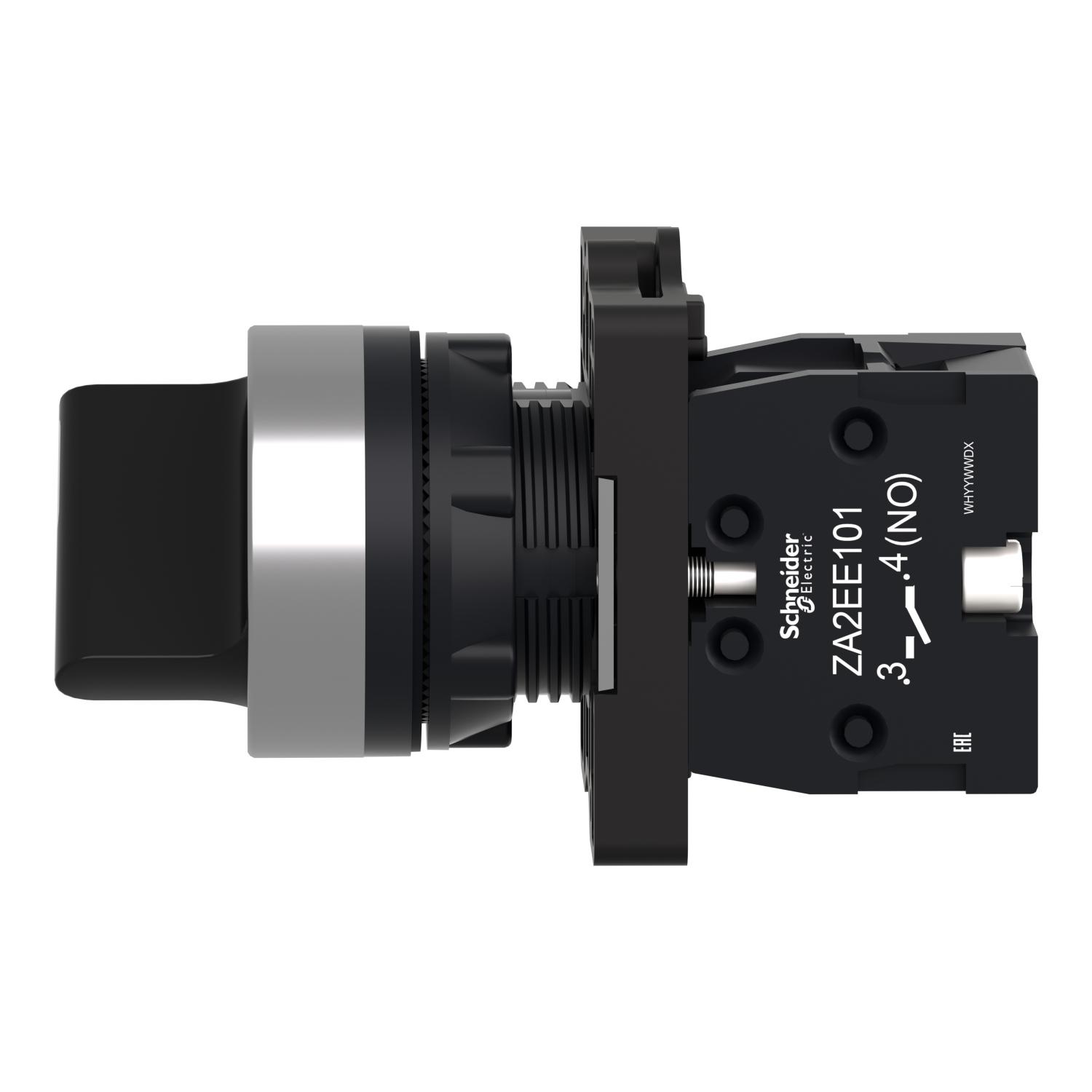

قاعدة التعشيق الخلفية وكتل التلامس المفتوحة عادياً (NO)

يشتمل الجزء الخلفي على قاعدة تعشيق مجهزة بنقطة تلامس مساعدة واحدة أو أكثر من النوع المفتوح عادياً (Normally Open - NO). تظل هذه النقطة مفتوحة ميكانيكياً في الوضع الافتراضي للمفتاح ولا تسمح بمرور أي إشارة، وعند تدوير المقبض تقوم الكامة الميكانيكية بضغط ريشة التلامس لتغلق المسار وتمرر الإشارة لدوائر الكنترول، مدعومة بمسامير ربط نفقية متينة تقاوم الاهتزازات المستمرة بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لسيلكتور سويتش NO

توجيه إشارات الكنترول بآلية الضغط على النقاط المفتوحة

تكمن الوظيفة التشغيلية الأساسية لهذا المفتاح في إرسال إشارات تحكم لحظية أو مستمرة لدوائر الكنترول عبر تفعيل نقاط التلامس المفتوحة عادياً. عندما يكون المفتاح في وضعية السكون، تكون نقطة الـ (NO) مفصولة كهربائياً؛ وبمجرد تدوير المقبض للوضعية المستهدفة، تدور الكامة الداخلية لتضغط ميكانيكياً على ريشة التوصيل، مما يغلق الدائرة ويسمح بتدفق التيار لتشغيل العنصر المرتبط بداخل الموقع عبر منصة جهزلي.

الاستقرار الميكانيكي تحت ظروف التشغيل اليومي

تتفاعل مكونات الكاميرات والتروس الداخلية بانسجام تام لضمان انتقال حاسم ومستقر دون حدوث أي تردد أو تذبذب في التوصيل، مما يحمي منظومة الكنترول من أخطاء الإشارة الناتجة عن الاهتزازات الصناعية بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والربط الميداني لمفتاح الاختيار الدوراني

التثبيت الميكانيكي على واجهة لوحات التحكم

يبدأ التركيب العملي بعمل ثقب قطري قياسي (بقطر 22 مم) في واجهة لوحة الصاج الخاصة بالتشغيل، ثم يُدخل جسم السيلكتور سويتش من الأمام ويُثبت بإحكام بالغ عبر ربط الصامولة أو الطوق الخلفي لضمان توزيع عزم الدوران بانتظام ومنع أي حركة دوران للجسم أثناء تدوير المقبض بداخل الموقع عبر منصة جهزلي.

توصيل الأسلاك وكتل التلامس المفتوحة (NO)

تُعشق كتل التلامس المساعدة المفتوحة عادياً بالجزء الخلفي للقاعدة وتُثبت بقفل محكم. بعد ذلك، تُدخل أطراف الأسلاك القادمة من دوائر التحكم في مسامير الربط النفقية المتينة وتُربط بعناية فائقة لضمان اتصال كهربائي متين ومقاوم للاهتزازات بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

• حل هندسي موثوق لعزل وتمرير الإشارات بدقة متناهية عبر نقاط تلامس مفتوحة (NO) بفضل خبرة شنايدر إلكتريك بداخل الموقع عبر منصة جهزلي.

• مقبض بارز متين يوفر تحوماً عملياً ومريحاً في تحديد الأوضاع بدقة.

• قاعدة خلفية مرنة تدعم تركيب كتل التلامس وتثبيتها بإحكام.

• مقاومة ممتازة للاهتزازات بفضل مسامير الربط النفقية والهيكل القوي.

• يقتصر دور نقاط التلامس على دوائر التحكم والإشارة، ولا تُستخدم لقطع أو تمرير القدرة الرئيسية العالية للمحركات مباشرة.

• يتطلب انتباه الفني عند ربط الأسلاك للتأكد من توافق اتجاهات التدوير مع مخطط الدائرة.

الاستخدامات المناسبة وغير المناسبة

• لوحات التحكم في المضخات والخطوط الصناعية التي تتطلب تفعيل مسارات معينة عند تدوير المفتاح بداخل الموقع عبر منصة جهزلي.

• دوائر الكنترول التي تفرض استخدام نقاط تلامس مفتوحة (NO) حصرياً لإرسال أوامر البدء أو تغيير الأوضاع.

• غرف التشغيل الصناعية المعرضة لظروف عمل تتطلب مكونات أصلية معتمدة.

• التطبيقات التي تتطلب عودة تلقائية فورية للزر بمجرد ترك الإصبع (حيث يتطلب هذا التطبيق موديلات مزودة بسوستة ارتداد مخصصة وليست وضعيات ثابتة).

• البيئات الخارجية المكشوفة للغمر المباشر بالماء دون تركيب غطاء حماية إضافي ملائم (IP Protection Box).

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام لمنطقة العمل: افصل مصدر التيار عن دوائر التحكم باللوحة واستخدم أجهزة القياس للتحقق من انعدام الفولتية قبل بدء التركيب بداخل الموقع عبر منصة جهزلي.

2. الثقب والتثبيت الميكانيكي: تأكد من دقة قطر الثقب في واجهة اللوحة (22 مم)، ثم ثبت السيلكتور سويتش وأحكم ربط الطوق الخلفي لضمان ثبات الجسم تماماً.

3. توصيل الأسلاك وكتل الـ (NO): صل أسلاك الكنترول بمسامير الأطراف النفقية لكتل التلامس المفتوحة وتأكد من ربطها بإحكام دون قطع خيوط النحاس، مع مراعاة المخطط الهندسي.

4. الاختبار والتجربة: أَعِد التيار الكهربائي، قم بتدوير المقبض لتجربة استجابة دوائر التحكم وتأكد من انقطاع الإشارة في الوضع الافتراضي ومرورها لحظة التدوير.

تنبيه هام للسلامة: يُحظر نهائياً التعامل مع أطراف التوصيل الخلفية للسيلكتور أثناء مرور التيار الكهربائي في دوائر التحكم، تفادياً لحدوث قصر كهربائي أو تداخل غير مقصود في الآلات.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لمحطات التوصيل والربط: تأكد بانتظام من إحكام مسامير الأطراف النفقية لمنع حدوث أي ارتخاء ناتجة عن الاهتزازات المستمرة للتشغيل بداخل الموقع عبر منصة جهزلي.

• تنظيف المقبض الخارجي: استخدم قطعة قماش جافة أو مبللة بقليل من الماء لتنظيف المقبض البارز وإزالة الأتربة أو الشحوم لضمان سلاسة حركة التدوير بين الأوضاع.

• مراقبة سلامة كتل التلامس المفتوحة: افحص حركة الكاميرات الداخلية والنقاط (NO) دورياً للتأكد من سلامة التوصيل والفصل وعدم وجود تآكل ميكانيكي بمرور الوقت.

نصائح هامة قبل الشراء

• التأكد من متطلبات الدائرة لنقاط الـ (NO): تأكد من أن تصميم دائرة الكنترول الخاصة بك يتطلب نقاط تلامس مفتوحة عادياً لعزل الإشارة في الوضع الافتراضي بداخل الموقع عبر منصة جهزلي.

• مراجعة عدد ووضعيات التشغيل المطلوبة: تأكد من أن مفتاح الاختيار يتطابق تماماً مع عدد الأوضاع والزوايا اللازمة لعمل مشروعك بداخل الموقع عبر منصة جهزلي.

• الشراء حصرياً من مصادر موثوقة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة الفائقة، المعايير الصناعية المعتمدة، والدعم الفني الموثوق.

الخلاصة الشاملة

يُعد مفتاح سيلكتور سويتش NO من شنايدر إلكتريك (Schneider Electric NO Selector Switch) الحل الهندسي الأمثل لتحقيق أقصى درجات التحكم الدوراني الموثوق وعزل وتمرير الإشارات بدقة متناهية في مختلف لوحات التشغيل والتحكم. بفضل تصميمه الميكانيكي المتين، المقبض البارز دقيق الوضعيات، طوق التثبيت عالي الجودة، وقاعدة التلامس المفتوحة عادياً (NO) المدعومة بمسامير ربط نفقية مقاومة للاهتزاز، يضمن هذا المفتاح أداءً تشغيلياً سلساً ومعتمداً لجميع أوامر الكنترول. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأهم لتعزيز كفاءة وموثوقية لوحات التحكم لديك وضمان الأمان المطلق في بيئة العمل بكل ثقة واحترافية.
