الدليل الشامل لجهاز تنظيم تحسين معامل القدرة (RT) من شنايدر إلكتريك: العقل الإلكتروني المدبر لإدارة الطاقة واستقرار الشبكات الصناعية
مقدمة تعريفية بمنظومات التحكم الآلي في معامل القدرة
في عالم الأتمتة الصناعية وهندسة توزيع الطاقة الكهربائية، تُمثل إدارة الأحمال الحثية وتثبيت معامل القدرة التحدي الأكبر لضمان كفاءة المنشآت ومنع الهدر المالي. يُعد جهاز تنظيم وتحسين معامل القدرة الآلي والمعروف بـ Power Factor Controller (سلسلة RT) التابع لشركة شنايدر إلكتريك (Schneider Electric) بمثابة العقل الإلكتروني المدبر والمسؤول الأول عن إدارة لوحات تحسين معامل القدرة (PFC Panels). يقوم هذا الجهاز بقراءة معامل القدرة الفعلي للشبكة باستمرار عبر محولات التيار (CTs)، وبناءً عليه يقوم بتشغيل أو فصل خطوات المكثفات (Capacitor Steps) تباعاً للحفاظ على معامل القدرة عند القيمة المستهدفة بدقة متناهية، مما يمنع الغرامات ويحسن كفاءة الشبكة بداخل الموقع عبر منصة جهزلي، مما يمنح الشركات أداة رقمية متطورة لتحقيق الاستدامة وخفض التكاليف التشغيلية.
المعمارية الكهربائية والفيزيائية لجهاز تنظيم معامل القدرة (RT) من شنايدر إلكتريك
هندسة المعالجة الرقمية ووحدات الإدخال والإخراج تعتمد معمارية جهاز تنظيم معامل القدرة (سلسلة RT) على معالج دقيق (Microprocessor) عالي الأداء ومبرمج بخوارزميات ذكية لتتبع التغيرات السريعة في الأحمال الكهربائية. يستقبل الجهاز إشارات الجهد من الشبكة وإشارات التيار عبر محولات التيار (Current Transformers)، ليقوم بتحليل زاوية الوجه بين الجهد والتيار بدقة متناهية. يضم الجهاز لوحة إلكترونية داخلية مزودة بمرحلات خروج (Relay Outputs) أو خيارات خروج إلكترونية موصولة بملفات الكونتاكتورات الخاصة بالمكثفات، مما يضمن تنفيذاً فورياً ودقيقاً لأوامر التبديل بداخل الموقع عبر منصة جهزلي.
Loyalty Points
Earn from this purchase
+1,245points
Max discount with points
E£1,868
Using 18,675,000 points
Purchase this item to earn 1,245 points. As a loyalty member, you can use your points to save up to E£1,868 on this order!
الدليل الشامل لجهاز تنظيم تحسين معامل القدرة (RT) من شنايدر إلكتريك: العقل الإلكتروني المدبر لإدارة الطاقة واستقرار الشبكات الصناعية

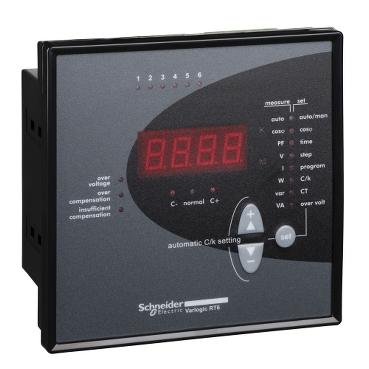

هندسة الواجهة الأمامية والشاشات الرقمية التفاعلية
يتميز الجهاز بهيكل خارجي مدمج ومقاوم للتداخلات الكهرومغناطيسية (EMI)، مع شاشة عرض رقمية واضحة ومفاتيح تنقل مرنة تتيح للمهندسين ضبط المعلمات الأساسية مثل القيمة المستهدفة لمعامل القدرة (Target PF)، زمن التأخير بين خطوات التشغيل والفصل (Step Switching Delay)، ونسبة تحويل محولات التيار (CT Ratio). تضمن هذه الواجهة المريئة مراقبة حية ومستمرة لحالة الشبكة دون الحاجة لأجهزة قياس خارجية إضافية بداخل الموقع عبر منصة جهزلي.
ميكانيكية العمل والتفاعل التشغيلي لجهاز تنظيم معامل القدرة (RT)
آلية الخوارزميات التكيفية وحساب خطوات المكثفات
تعتمد ميكانيكية عمل جهاز (RT) على خوارزميات حسابية متطورة تحدد بدقة أي خطوة مكثفة يجب تشغيلها أو فصلها بناءً على حجم العجز في القدرة السعوية. لا يعتمد الجهاز على التشغيل العشوائي، بل يراقب استهلاك المنشأة لضمان توزيع ساعات التشغيل بالتساوي على كافة المكثفات (Equal Aging)، مما يمنع إجهاد مكثف معين دون الآخر ويطيل العمر الافتراضي لكامل منظومة تحسين معامل القدرة بداخل الموقع عبر منصة جهزلي.
المراقبة المستمرة وحماية النظام من التذبذب
يقوم الجهاز بمراقبة المعلمات الكهربائية لحظياً، وعند حدوث أي تذبذب سريع في الأحمال، يتدخل نظام التأخير الزمني المبرمج لمنع التشغيل والفصل المتكرر والسريع (Hunting) الذي قد يضر بالمكثفات والكونتاكتورات. كما يصدر الجهاز إنذارات بصرية أو نصية في حالات الطوارئ مثل ارتفاع التوافقات، انخفاض السعة الكلية للمكثفات، أو انعطاف التيار، مما يحمي الشبكة من أخطار التشغيل غير المستقر بداخل الموقع عبر منصة جهزلي.
هندسة التركيب والتوصيل الميداني لجهاز (RT)
آلية التركيب الميكانيكي على باب لوحة الكنترول
يُصمم جهاز تنظيم معامل القدرة للتركيب المدمج (Flush Mounting) على واجهة لوحات تحسين معامل القدرة (PFC Panels). يثبت الجهاز في فتحة معيارية مخصصة ومؤمنة بأقفال جانبية تضمن ثباته ضد الاهتزازات الميكانيكية الناتجة عن عمل الماكينات المحيطة بداخل الموقع عبر منصة جهزلي.
التوصيل الكهربائي لدوائر القياس والتحكم
يتم توصيل الجهاز بجهد التغذية العمومي، وبمحولات التيار (CTs) عبر أطراف توصيل محكمة، بالإضافة إلى ربط نقاط التلامس المساعدة (Relay Outputs) بمقاولات تشغيل المكثفات. يُشترط ربط الكابلات بعزم دقيق لضمان سلامة الإشارات الكهربائية وتفادي أي قراءات خاطئة ناتجة عن مقاومة التلامس بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
معالج دقيق عالي الأداء (Microprocessor)
تحليل إشارات الجهد والقرار الفوري لتنظيم المكثفات
استجابة دقيقة وسريعة لتغيرات الأحمال وتحقيق الاستقرار
شاشة عرض رقمية تفاعلية
إظهار قراءات معامل القدرة، التيار، والجهد لحظياً
سهولة المراقبة وضبط الإعدادات دون أجهزة قياس معقدة
خوارزميات التوزيع المتساوي للتشغيل (Equal Aging)
تدوير تشغيل خطوات المكثفات بالتساوي
إطالة العمر الافتراضي لكافة وحدات المكثفات في اللوحة
تأخير زمني قابل للضبط بين الخطوات
منع التشغيل والفصل المتكرر والسريع (Hunting)
حماية المكثفات والكونتاكتورات من التلف المبكر
مخرجات مرحلية (Relay Outputs)
إرسال أوامر التشغيل والفصل لكونتاكتورات المكثفات
تكامل سلس وموثوق مع دوائر الكنترول والباور
المميزات والعيوب الموضوعية
المميزات الأساسية
دقة متناهية في تنظيم معامل القدرة والوصول بالقيمة نحو الواحد الصحيح بداخل الموقع عبر منصة جهزلي.
واجهة مستخدم سهلة وبدمج برمجي ذكي يتيح الضبط السريع دون تعقيد.
حماية متكاملة للوحة المكثفات من خلال رصد الأخطاء وإطلاق الإنذارات المبكرة.
تصميم مدمج وموثوق يحمل اسم شنايدر إلكتريك العريق في جودة التصنيع.
المعوقات والعيوب الموضوعية
يتطلب إدخال بيانات دقيقة لنسبة محولات التيار (CT Ratio) أثناء البرمجة وإلا ستفشل المنظومة في العمل بصورة صحيحة.
حساسية الجهاز للتشويوشات الكهرومغناطيسية الشديدة في حال عدم استخدام كابلات قياس محمية (Shielded Cables).
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية
لوحات تحسين معامل القدرة المركزية (Central PFC Panels) في المصانع الكبرى والمرافق التجارية بداخل الموقع عبر منصة جهزلي.
المنشآت التي تتغير فيها الأحمال الحثية باستمرار على مدار ساعات العمل اليومية.
شبكات التوزيع الكهربائية التي تتطلب رصد مستمر لمعامل القدرة وحماية ضد الغرامات.
الاستخدامات غير المناسبة
الشبكات البسيطة جداً ذات الأحمال الثابتة التي لا تبرر استخدام منظم آلي متطور.
البيئات المغمورة بالسوائل أو ذات الرطوبة والأتربة العالية غير المزودة بحاويات حماية (IP Enclosures).
طريقة التشغيل والتركيب الآمن
العزل الكهربائي الكلي: افصل التيار الكهربائي عن لوحة الكنترول وتأكد من انعدام الجهد قبل البدء في تركيب أو توصيل الجهاز بداخل الموقع عبر منصة جهزلي.
التثبيت الميكانيكي للجهاز: أدخل جهاز (RT) في الفتحة المخصصة على باب اللوحة وثبته بإحكام باستخدام الأقفال الجانبية المرفقة.
التوصيل الكهربائي لمحولات التيار والجهد: قم بتوصيل أطراف محولات التيار (CTs) وأطراف جهد التغذية ومخارج المرحلات بدقة وفقاً للمخطط الهندسي بداخل الموقع عبر منصة جهزلي.
إدخال البرمجة الأولية والتشغيل: أعد التيار الكهربائي، وقم ببرمجة نسبة محولات التيار والقيمة المستهدفة لمعامل القدرة، ثم فعّل التشغيل الآلي واختبر استجابة الخطوات.
تنبيه هام للسلامة: لا تقم أبداً بفصل أسلاك محولات التيار (CTs) أثناء مرور التيار فيها، حيث يتسبب ذلك في توليد فولتية عالية جداً وخطيرة على الأرواح والمعدات.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري للاتصالات والمسامير: تفقّد بانتظام ربط الأسلاك الخلفية لجهاز التنظيم لضمان خلوها من أي ارتخاء ناتج عن الاهتزازات بداخل الموقع عبر منصة جهزلي.
تنظيف شاشة العرض الرقمية: امسح واجهة الجهاز بقطعة قماش ناعمة وجافة لإزالة الأتربة والحفاظ على وضوح البيانات الظاهرة.
مراقبة سجل الأعطال والإنذارات: تابع باستمرار أي رموز خطأ تظهر على الشاشة لمعالجة أي الخلل في المكثفات أو في قراءات محولات التيار مبكراً.
نصائح هامة قبل الشراء
تحديد عدد الخطوات المطلوبة بدقة: اختر الموديل المناسب من سلسلة (RT) بناءً على عدد خطوات المكثفات الموجودة في اللوحة لديك بداخل الموقع عبر منصة جهزلي.
التأكد من توافق إشارات محولات التيار: تحقق من مطابقة تيار الثانوي لمحولات التغذية (غالباً 1 أمبير أو 5 أمبير) مع قدرة الجهاز المدعومة.
الشراء من مصادر معتمدة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة العالية، الاعتمادية الميدانية، والدعم الفني المتكامل.
الخلاصة الشاملة
يُعد جهاز تنظيم وتحسين معامل القدرة (سلسلة RT) من شنايدر إلكتريك العقل الإلكتروني الذكي والأساسي لضمان كفاءة أي لوحة تحسين معامل قدرة متطورة. بفضل معالجته الدقيقة، خوارزميات التوزيع المتساوي للتشغيل، شاشته الرقمية التفاعلية، وميزاته المتقدمة في الحماية ومنع التذبذب، يوفر هذا الجهاز سيطرة كاملة واستقراراً تاماً للشبكة الكهربائية. يمثل اختيار هذا الجهاز الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأضمن لرفع كفاءة المنشأة، حماية المكونات، وتجنب غرامات استهلاك الطاقة غير الفعالة باحترافية تامة.
