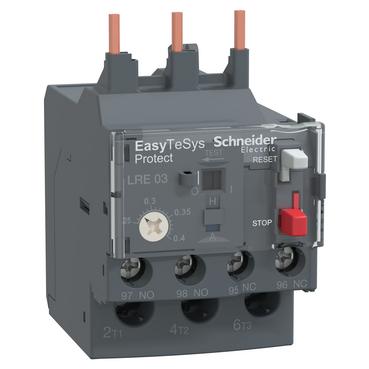

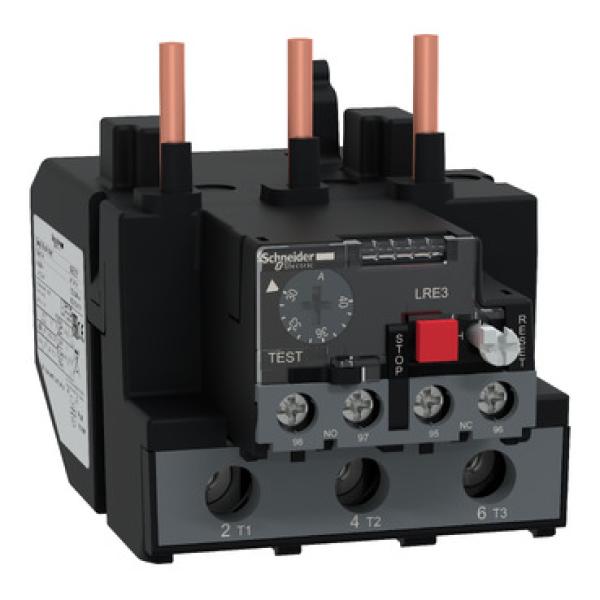

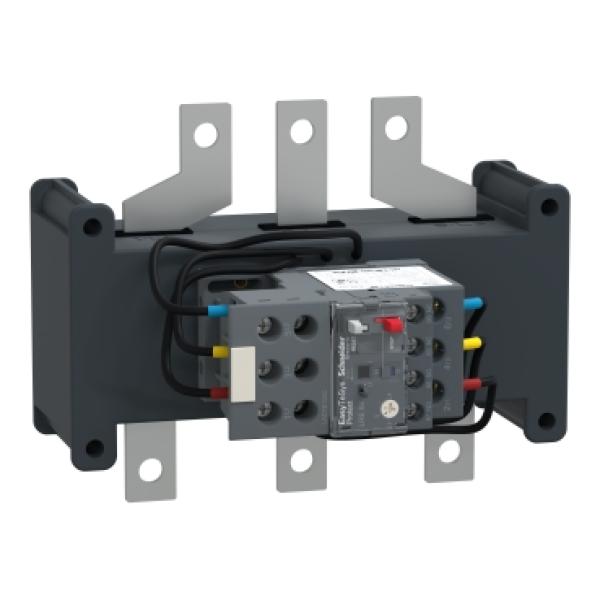

الدليل الشامل والمعمارية الفيزيائية لريليه الحمل الزائد الحراري TeSys من شنايدر إلكتريك: هندسة الحماية الثنائية واستقرار المحركات في شبكات التحكم

فصل دوائر التشغيل بصورة آلية وفورية فور تجاوز الحدود الآمنة لحماية المحركات

تتميز هذه الوحدات بفصل دوائر التشغيل بصورة آلية وفورية فور تجاوز الحدود الآمنة بداخل الموقع عبر منصة جهزلي، إذ تضمن الآليات الداخلية تغيير وضعية نقاط التلامس المساعدة لحظة انحناء الشرائح ثنائية المعدن نتيجة السخونة الزائدة، مما يؤدي إلى قطع إشارة التحكم عن الكونتاكتور الرئيسي وإيقاف المحرك فوراً.

توفير درع حماية متكامل يمنع احتراق المحركات ويضمن استمرارية كفاءة التشغيل

مما يوفر درع حماية متكاملاً يمنع احتراق المحركات ويضمن استمرارية كفاءة التشغيل بداخل الموقع عبر منصة جهزلي، حيث يقي هذا النظام المتقدم ملفات المحركات من التلف والاحتراق نتيجة السحب المستمر لتيارات التشغيل المرتفعة أو تعطل حركة العضو الدوار.

التقنيات المتقدمة في ريلهات الحمل الزائد TeSys من شنايدر إلكتريك

هندسة الشرائح ثنائية المعدن وآليات التعويض الحراري وتحديد التيار

تعتمد عائلة TeSys على تكنولوجيا متقدمة تتضمن شرائح معدنية مزدوجة (Bimetallic Strips) تتكون من معدنين مختلفين في معامل التمدد الحراري. عند مرور تيار يتجاوز القيمة المعايرة، يسخن المعدنان بشكل غير متساوی، مما يتسبب في انحناء الشريحة وضغطها على آلية الفصل الميكانيكية. كما تتضمن الوحدة نظام تعويض حراري لدرجة حرارة المحيط الخارجي لمنع الفصل الخاطئ نتيجة تقلبات الطقس، بالإضافة إلى قرص معايرة دقيق لضبط تيار الحماية (Overload Setting) ليتطابق بدقة مع التيار التقنيني للمحرك.

ميكانيكية العمل والتفاعل التشغيلي لأوفرلود TeSys

الفيزياء الكامنة خلف الانحناء الحراري وفصل دوائر التحكم

تتفاعل ميكانيكية الأوفرلود مع التيار المار في الدائرة الرئيسية للكونتاكتور المرتبط به. في التشغيل العادي، يمر التيار بسلاسة عبر مسارات الأوفرلود دون توليد حرارة تتجاوز الحد المعاير. وعند حدوث زيادة في الحمل، ترتفع حرارة المسارات وتنتقل إلى الشرائح ثنائية المعدن، مما يسبب انحناءها التدريجي حتى تصل إلى نقطة التعشيق التي تحرك نقاط التلامس المساعدة (تحويل النقطة المغلقة NC لفتح دائرة التحكم والنقطة المفتوحة NO لتشغيل مؤشر البيان)، ليقوم الكونتاكتور بفصل التيار عن المحرك وحمايته بكفاءة تامة.

هندسة التركيب والربط الميداني لأوفرلود TeSys

التركيب التداخلي المباشر أسفل الكونتاكتور الرئيسي

يبدأ التركيب العملي بفصل التغذية الكهربائية بالكامل والتأكد من انعدام الجهد في اللوحة الصناعية أو التجارية، ثم إدخال أطراف القدرة الخاصة برليه TeSys مباشرة في أسفل أقطاب الكونتاكتور الرئيسي المخصص، مع إحكام تثبيت مسامير التوصيل وتأمين التعشيق الميكانيكي.

توصيل أسلاك دائرة التحكم بنقاط الأوفرلود المساعدة

تُوصل أسلاك دائرة التحكم (مثل مسار تغذية ملف الكونتاكتور) عبر نقاط التلامس المساعدة للأوفرلود (NC)، مع ضبط قرص التيار بدقة ليتوافق مع اللوحة التعريفية للمحرك بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

• تقنية ثنائية المعدن عالية الدقة لرصد الارتفاع غير المسموح به في درجات الحرارة بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.

• فصل دوائر التشغيل بصورة آلية وفورية فور تجاوز الحدود الآمنة لحماية المحركات الفعالة عبر منصة جهزلي.

• توفير درع حماية متكامل يمنع احتراق المحركات ويضمن استمرارية كفاءة التشغيل المرتفعة.

• إمكانية الاختيار بين إعادة الضبط اليدوي أو الآلي لتناسب طبيعة التطبيق التشغيلي.

• يتطلب معايرة دقيقة لقرص التيار ليتطابق تماماً مع التيار المقنن (Full Load Ampere) للمحرك لضمان عدم حدوث فصل مزعج أو حماية خاطئة.

• مخصص لحماية المحركات ضد الأحمال الزائدة وتغير الأطوار، ولا يغني عن استخدام قواطع القصر الرئيسية (MCCB/MCB) للتعامل مع تيارات الشورت سيركل العالية.

الاستخدامات المناسبة وغير المناسبة

• حماية المحركات الكهربائية الحثية ثلاثية الأطوار ضد السخونة الناتجة عن زيادة الأحمال الميكانيكية بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.

• تأمين مضخات المياه، الضواغط، وخطوط الإنتاج الصناعية التي تتعرض لضغوط تشغيل متغيرة.

• دوائر تشغيل المراوح والسيور الناقلة التي تتطلب حماية مستمرة ضد تعثر الحركة (Stalling).

• غير مناسب للاستخدام بمفرده كجهاز حماية ضد أعطال القصر الكهربائي المباشر (Short Circuit).

• التركيب في الأماكن المعرضة للرطوبة المفرطة أو الغبار المباشر بدون استخدام لوحة توزيع معيارية محكمة.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام لمنطقة العمل: افصل التغذية الكهربائية بالكامل عن اللوحة وقس الجهد للتأكد من انعدامها تماماً بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.

2. التركيب المباشر أسفل الكونتاكتور: ركب أطراف رليه TeSys في أسفل الكونتاكتور الرئيسي وأحكام ربط المسامير بدقة تامة.

3. ضبط قرص التيار الحراري: قم بضبط قرص المعايرة على القيمة الفعلية لتيار التشغيل المقنن للمحرك الموصول بالدائرة.

4. توصيل أسلاك التحكم واختبار النظام: وصل نقاط التحكم المساعدة في دائرة الملف، ثم أعد التيار واختبر نظام الحماية باستخدام زر الاختبار (Test) بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.

تنبيه هام للسلامة: عدم مطابقة ضبط قرص تيار الأوفرلود مع التيار الفعلي المقنن للمحرك يعرض إما لحتراق المحرك نتيجة عدم الفصل أو للفصل المتكرر المزعج؛ لذا يجب حساب التيار بدقة والالتزام بضبطه.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص البصري والحراري الدوري: راقب حالة الأفرلود والأطراف بانتظام باستخدام الكاميرات الحرارية للتأكد من خلوها من أي سخونة غير طبيعية ناتجة عن ضعف الربط.

• مراجعة إحكام أطراف التوصيل: راجع دورياً ربط مسامير الأطراف لمواجهة آثار الاهتزازات الناتجة عن تشغيل المحركات والماكينات.

• نظافة المحيط الداخلي للوحة: حافظ على خلو اللوحة من الأتربة والراسب والشوائب لضمان التهوية السليمة وعدم تأثر دقة الشرائح ثنائية المعدن.

• اختبار آلية التعثر دورياً: اضغط على زر الاختبار (Test) للتأكد من سلامة فصل نقاط التحكم المساعدة وكفاءة استجابة الدائرة.

نصائح هامة قبل الشراء

• التحقق من توافق المدى التيار مع المحرك: تأكد من أن نطاق التيار الخاص برليه TeSys يغطي القيمة التقنينية لتيار المحرك الخاص بك قبل الشراء بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.

• التحقق من التوافق الهندسي مع الكونتاكتور: تأكد من أن موديل الأوفرلود مصمم ليتناسب تداخلياً مع سلسلة الكونتاكتور الرئيسي المستخدم لديك قبل الشراء بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.

• الشراء حصرياً من مصادر موثوقة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية عائلة TeSys حصرياً عبر منصة جهزلي لضمان الجودة الهندسية المعتمدة والأمان التام للمحركات.

الخلاصة الشاملة

يُعد رليه الحمل الزائد الحراري TeSys من شنايدر إلكتريك عنصر الحماية الحيوي الذي لا غنى عنه لصيانة وإطالة عمر المحركات الكهربائية في اللوحات الصناعية والتجارية. بفضل تقنيته الثنائية المعدنية عالية الدقة، قدرته على رصد الارتفاع الحراري وفصل دوائر التشغيل آلياً وفورياً، وتوفير درع حماية متكامل يمنع احتراق المحركات، يمثل هذا الأوفرلود الحل الأمثل لضمان استمرارية التشغيل الموثوق. إن اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي يمثل الخطوة الإستراتيجية الحاسمة لرفع كفاءة البنية التحتية وحماية الأصول الصناعية بكل ثقة واحترافية.
