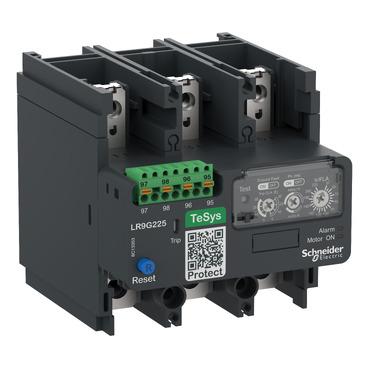

في المنظومات الصناعية الثقيلة، تمثل المحركات الحثية العملاقة عصب الإنتاج الأساسي، غير أن تعرضها المفاجئ لأعطال الأحمال الزائدة أو عدم اتزان الأطوار قد يؤدي إلى خسائر مادية فادحة واحتراق ملفاتها الداخلية. تُعد عائلة ريليهات الحماية الحرارية والإلكترونية المتقدمة فئة تيسيس إل آر ناين جي من ماركة شنايدر إلكتريك بمثابة الدرع الحصين وصمام الأمان الأقوى المخصص لحماية المحركات الحثية الكبرى وعالية القدرة من أعتى أخطار ارتفاع درجات الحرارة، زيادة الأحمال المستمرة، عدم اتزان الأطوار، وتأخر الإقلاع. تأتي هذه السلسلة لتشكل خط الدفاع الأخير والأكثر دقة، حيث يمكن الحصول عليها وتوفيرها بداخل الموقع عبر منصة جهزلي لتلبية أعلى المعايير الهندسية.
المعمارية الهندسية والفيزيائية لريليهات إل آر ناين جي
التصميم الإلكتروني والمستشعرات فائقة الحساسية
تعتمد المعمارية الهندسية لسلسلة إل آر ناين جي على معالجات إلكترونية دقيقة بدلاً من شرائح الثيرموميتال التقليدية. تم هندسة وتصميم سلسلة إل آر ناين جي خصيصاً لتتكامل بسلاسة تامة ومباشرة مع كونتاكتورات شنايدر للقدرات الكبرى مثل سابقتها تيسيس إف، حيث تعتمد على تقنيات معالجة إلكترونية دقيقة ومستشعرات تيار فائقة الحساسية تقيس التيارات المارة في الأطوار لحظياً وبدقة متناهية.
آليات القطع والتحكم السريع
ترتبط هذه الريليهات مباشرة بدوائر التحكم عبر نقاط تساعدة مصممة لقطع دوائر التحكم في أجزاء من الثانية فور استشعار أي خطر يهدد سلامة الملفات الداخلية للمحرك. هذا التناغم الهيكلي يضمن الاستجابة الفورية دون أي تأخير زمني ضار، موفرة أعلى درجات الاعتمادية وحماية الاستثمارات الصناعية الكبرى بداخل الموقع عبر منصة جهزلي، مما يمنع تفاقم الأعطال قبل وصولها إلى نقطة اللاعودة.
Loyalty Points
Earn from this purchase
+2,458points
Max discount with points
E£3,688
Using 36,880,200 points
Purchase this item to earn 2,458 points. As a loyalty member, you can use your points to save up to E£3,688 on this order!
ترتبط هذه الريليهات مباشرة بدوائر التحكم عبر نقاط تساعدة مصممة لقطع دوائر التحكم في أجزاء من الثانية فور استشعار أي خطر يهدد سلامة الملفات الداخلية للمحرك. هذا التناغم الهيكلي يضمن الاستجابة الفورية دون أي تأخير زمني ضار، موفرة أعلى درجات الاعتمادية وحماية الاستثمارات الصناعية الكبرى بداخل الموقع عبر منصة جهزلي، مما يمنع تفاقم الأعطال قبل وصولها إلى نقطة اللاعودة.
التقنيات الإلكترونية المتقدمة وخوارزميات الحماية
مراقبة عدم اتزان الأطوار والأحمال الزائدة
تستخدم ريليهات إل آر ناين جي خوارزميات إلكترونية متطورة لحساب النموذج الحراري للمحرك بناءً على التيار الفعلي ودرجة الحرارة المحيطة. تقوم الوحدة بمراقبة التماثل بين الأطوار الثلاثة باستمرار، فإذا حدث تفاوت في قيمة التيار بين الأطوار (Phase Unbalance)، تتدخل الوحدة لمنع حدوث انهيار في العوازل الداخلية نتيجة المجالات المغناطيسية العكسية.
الحماية ضد تأخر الإقلاع وانقطاع الطور
تم تزويد هذه الريليهات ببرمجيات حماية متخصصة ترصد زمن الإقلاع بدقة؛ فإذا استغرق المحرك وقتاً أطول من المعتاد ليصل إلى سرعته الكاملة (بسبب ميكانيكا محشورة أو حمل ميكانيكي ثقيل)، يقوم الريليه بفصل الدائرة فوراً حمايةً للملفات من التلف الحراري الناتج عن استمرار تيار الإقلاع المرتفع لفترة حرجة.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
تقنية المعالجة الإلكترونية
قياس التيار وحساب النموذج الحراري رقمياً.
دقة فائقة في الاستجابة للأعطال مقارنة بالأنظمة التقليدية.
التكامل مع كونتاكتورات تيسيس إف
التعشيق المباشر والتركيب السلس مع القدرات الكبرى.
توفير مساحة اللوحة وسرعة التركيب الميكانيكي.
حماية عدم اتزان الأطوار
رصد التفاوت بين تيارات الأطوار الثلاثة.
منع احتراق المحرك الناتج عن الفولتية غير المتوازنة.
استشعار تأخر الإقلاع
قطع الدائرة إذا طالت فترة بدء الحركة عن الحد المسموح.
حماية الملفات من التيارات العالية المستمرة أثناء التعثر.
نقاط تلامس مساعدة سريعة
إرسال إشارة القطع لدائرة التحكم في أجزاء من الثانية.
الإيقاف الفوري للمعدات قبل تعرضها للتلف الجسيم.
المميزات والعيوب الموضوعية
المميزات الأساسية:
حماية إلكترونية فائقة الدقة: تتفوق على الريليهات الحرارية العادية في دقة تقدير الإجهاد الحراري للمحرك.
تكامل ميكانيكي مثالي: مصممة لتلائم بدقة كونتاكتورات القدرات الكبرى دون الحاجة لتعديلات معقدة.
مراقبة شاملة للأعطال: تحمي من زيادة الحمل، عدم الاتزان، وتأخر الإقلاع في وحدة واحدة.
استقرار طويل الأمد: مكونات إلكترونية عالية الجودة تتحمل ظروف التشغيل الصناعي القاسي.
العيوب والقيود:
التكلفة الاستثمارية: تعتبر أعلى ثمناً مقارنة بريليهات الحماية الحرارية البسيطة نظراً لتقنياتها الإلكترونية المتقدمة.
الاعتماد على التوافق المخصص: مصممة للعمل بكفاءة مطلقة مع سلاسل محددة من شنايدر ولا تستخدم كقطع عامة لكل الأنواع.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية:
حماية المحركات الحثية الكبرى في محطات ضخ المياه العملاقة ومصانع الإسمنت.
خطوط الإنتاج الثقيلة التي تتطلب مراقبة مستمرة لتوازن الأطوار وحماية الأحمال.
المضخات والضغطات الحساسة التي تتعرض لاحتمالات تشغيل تحت حمل ميكانيكي زائد.
الاستخدامات غير المناسبة:
المحركات صغيرة القدرة التي لا تبرر استخدام أنظمة حماية إلكترونية متقدمة باهظة التكلفة.
التطبيقات البسيطة التي لا تتطلب مراقبة دقيقة لتوازن الأطوار.
طريقة التشغيل والتركيب الآمن
قطع التيار الكهربائي: افصل تماماً التيار الرئيسي وقواطع التحكم قبل البدء في أي أعمال تركيب لضمان السلامة التامة.
التثبيت المباشر: قم بتعشيق ريليه إل آر ناين جي مباشرة مع أقطاب الخروج لكونتاكتور القدرات الكبرى المتوافق معه وتأكد من ثباته.
ضبط المعايرة: استخدم أدوات الضبط الرقمية أو التناظرية المتاحة على وجهة الريليه لتحديد قيمة تيار الحمل الكامل (FLA) للمحرك بدقة.
توصيل نقاط التحكم: اربط أقطاب نقاط التلامس المساعدة بدائرة التحكم الخاصة بالكونتاكتور لضمان فصله فور حدوث أي عطل.
الفحص الهندسي: اختبر عمل زر الاختبار (Test) والتأكد من استجابة الدائرة قبل إعادة إطلاق التيار بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: يُحظر تماماً محاولة تعديل إعدادات الريليه أو لمس أطرافه أثناء سريان التيار الكهربائي لتجنب أخطار الصعق أو توقف خط الإنتاج بشكل مفاجئ.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري للاتصالات: مراجعة إحكام ربط المسامير والأطراف بانتظام لمنع تكون مقاومة انتقالية تولد حرارة عالية.
نظافة الوحدة: إزالة الأتربة والشوائب الصناعية باستخدام هواء جاف ومضغوط للحفاظ على كفاءة عمل المكونات الإلكترونية.
اختبارات الحماية الدورية: إجراء اختبارات محاكاة للأعطال للتأكد من أن نقاط التلامس المساعدة تستجيب بالقطع الفوري عند الحاجة.
نصائح هامة قبل الشراء
مطابقة نطاق التيار: تأكد من أن نطاق التيار الخاص بالريليه يغطي تماماً تيار التشغيل الكامل للمحرك المطلوب حمايته.
التحقق من التوافق الموديل: تأكد من أن الكونتاكتور الرئيسي لديك يدعم التركيب المباشر لهذه السلسلة لضمان التكامل الهندسي السليم.
الشراء من مصادر معتمدة: احرص على اقتناء الوحدات الأصلية المضمونة لتوفير أعلى مستويات الأمان الصناعي بداخل الموقع عبر منصة جهزلي.
الخلاصة الشاملة
تُعد ريليهات الحماية شنايدر تيسيس إل آر ناين جي الخيار الهندسي الأقوى والأكثر تطوراً لحماية المحركات الحثية الكبرى في المنشآت الصناعية. بفضل تقنياتها الإلكترونية الدقيقة، وقدرتها الفائقة على رصد الأحمال الزائدة وتأخر الإقلاع وعدم اتزان الأطوار، فإنها تقدم درعاً حصيناً يمنع تلف المعدات باهظة الثمن. يمثل الاستثمار في هذه الوحدات وتوفيرها عبر منصة جهزلي قراراً استراتيجياً حاسماً لضمان استمرارية العمليات الإنتاجية ورفع مستويات الموثوقية والأمان الكهربائي لأقصى حد ممكن.
