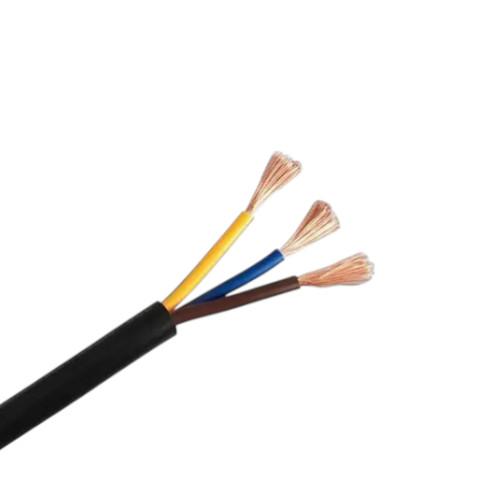

سلك الحجاز مجدول نحاس 3 طرف (إصدار 2026)
مقدمة: مثلث الأمان والكفاءة في التمديدات الحديثة
في ظل التطور الهائل في معايير السلامة المهنية والمنزلية لعام 2026، برز سلك الحجاز مجدول نحاس 3 طرف كواحد من أكثر الكابلات موثوقية في السوق. لا يقتصر دور هذا الكابل على نقل الطاقة فحسب، بل يمتد ليكون صمام الأمان الأول للمنشأة بفضل وجود طرف التأريض المخصص. صُمم هذا الكابل ليجمع بين المرونة العالية التي تتطلبها المواقع الإنشائية المزدحمة وبين الأداء الكهربائي المستقر الذي تطلبه الأجهزة الإلكترونية الحساسة، مما يجعله الخيار المثالي للربط بين الكفاءة التشغيلية وأقصى درجات الحماية.
الفصل الأول: الهندسة البنيوية والمواصفات المادية
تم بناء سلك الحجاز 3 طرف وفقاً لأحدث المواصفات القياسية (IEC 60227)، ويتكون من بنية طبقية معقدة لضمان الاستدامة:
1. القلوب الموصلة (النحاس الشعري فائق النقاء)
يتكون الكابل من 3 أطراف مستقلة، كل طرف منها عبارة عن حزمة من الشعيرات النحاسية الحمراء.
نقاء النحاس: نستخدم نحاساً أحمر بكراً بنسبة نقاء تصل إلى 99.9%، مما يضمن تدفقاً سلساً للتيار بأقل قدر من المقاومة الأومية ($R$ ). هذا النقاء يقلل من هبوط الجهد ($Voltage Drop$ ) في المسافات الطويلة.
فئة المرونة (Class 5): يتم جدل النحاس في صورة شعيرات دقيقة جداً ومجدولة بانتظام، مما يمنح الموصل مقطعاً فعلياً مطابقاً للمواصفات مع مرونة استثنائية تسمح بالثني المتكرر دون تعرض النحاس للكلال (Fatigue) أو الانكسار.
2. نظام العزل الملون (Primary Insulation)
كل قلب من القلوب الثلاثة مغلف بطبقة من مادة البوليفينيل كلوريد (PVC) المطورة لعام 2026.
الألوان القياسية: يتم تلوين الأطراف الثلاثة بدقة (البني للفاز، الأزرق للنيوترال، والأخضر في أصفر للتأريض). الالتزام بهذا الكود اللوني يسهل عمليات التركيب والصيانة ويمنع الأخطاء الكارثية في القطبية.
الخصائص العازلة: يتميز العزل بمتانة عالية تمنع حدوث أي قصر (Short Circuit) بين الأطراف حتى في حالة ارتفاع درجة حرارة التشغيل.
3. الجدل الحلزوني والسترة الخارجية (Outer Sheath)
يتم لف الأطراف الثلاثة حول بعضها بطريقة حلزونية، ثم تُغلف بسترة خارجية كثيفة.
الحماية الميكانيكية: السترة مصممة لتحمل الاحتكاك الناتج عن السحب في المواسير والتعرض المباشر للرطوبة والزيوت الخفيفة.
المرونة: صُمم الغلاف الخارجي ليكون مرناً بما يكفي لتسهيل عملية "التقشير" والتركيب السريع في المواقع.
الفصل الثاني: المواصفات الفنية والكهربائية لعام 2026
الجهد الكهربائي: يعمل بكفاءة في دوائر الجهد المنخفض حتى 300/500 فولت.
درجة حرارة التشغيل: يتحمل درجات حرارة من -5°م وحتى +70°م في حالات التشغيل المستمر.
مقاومة الحريق: الكابل مزود بخصائص مثبطة للهب (Flame Retardant)، حيث لا يساعد على انتشار النار وينطفئ ذاتياً عند إزالة مصدر اللهب.
الفصل الثالث: تطبيقات سلك الحجاز 3 طرف في المشاريع الكبرى
المباني الذكية (Smart Buildings): يستخدم لربط الأجهزة الذكية التي تتطلب طرف تأريض لحماية الدوائر الإلكترونية الحساسة.
المطابخ والمغاسل المركزية: توصيل الأفران الكهربائية، الثلاجات، والغسالات الصناعية التي تتطلب أماناً عالياً ضد تسريب التيار.
الورش والمعدات الصناعية الخفيفة: مثالي للمعدات التي تتحرك باستمرار مثل المثاقب (الشنيور) والمناشير اليدوية بفضل مرونته الفائقة.
أنظمة الإضاءة الخارجية: يستخدم في ربط أعمدة الإنارة وأنظمة اللاندسكيب لضمان وجود طرف تأريض يحمي المارة من مخاطر الصعق.
المكاتب ومراكز البيانات: توفير طاقة مستقرة ومؤمنة لأجهزة الكمبيوتر والسيرفرات.
الفصل الرابع: دليل التركيب والاختبارات الهندسية لعام 2026
استخدام الترامل (Ferrules): قاعدة هندسية ذهبية؛ نظراً لأن السلك شعر، يجب استخدام ترامل عند النهايات لضمان إحكام الربط ومنع تشتت الشعيرات داخل الروزتات، مما يمنع حدوث "شرارة" كهربائية.
نصف قطر الانحناء: يفضل الالتزام بنصف قطر انحناء لا يقل عن 8-10 أضعاف قطر الكابل الخارجي لضمان سلامة العزل الداخلي.
حسابات الأحمال: يجب التأكد من توافق مقطع السلك (1.5 مم، 2.5 مم، إلخ) مع الأمبير المسحوب لمنع فقد الطاقة في صورة حرارة.
