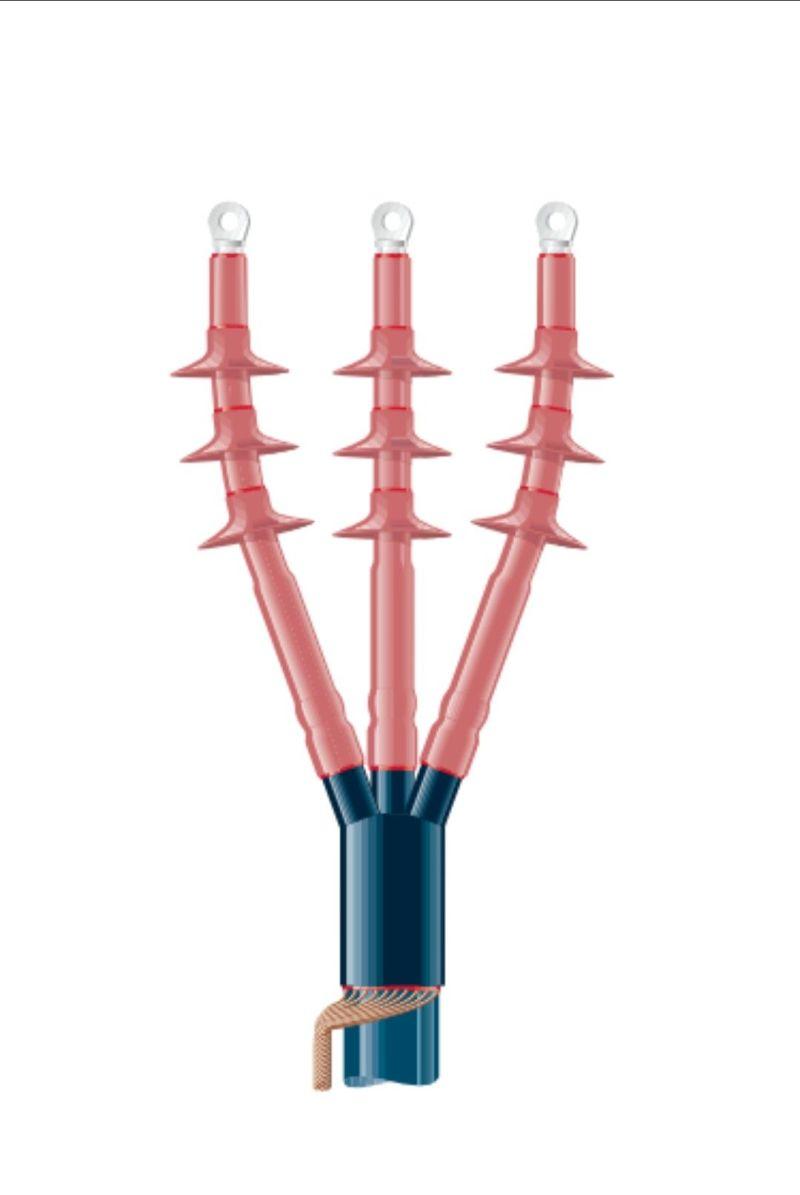

نهايات داخلية السويدي نحاس 3 طرف جهد 12/20 كيلو فولت
مقدمة: حجر الزاوية في ربط شبكات الجهد المتوسط
تمثل "النهاية" (Termination) المكون الأكثر حرجاً في منظومة كابلات الطاقة؛ فهي النقطة التي يتوقف عندها درع الكابل الواقي ليتصل بمعدات التوزيع. عند جهد 12/20 كيلو فولت، لا يعد الربط مجرد تلامس معدني، بل هو عملية هندسية معقدة لإعادة بناء المجال الكهربائي ومنع الانهيار العزلي. صُممت نهايات السويدي الداخلية المنكمشة بالحرارة لتقدم حلاً جذرياً يضمن انتقال الطاقة من الكابل النحاسي إلى لوحات المفاتيح (Switchgears) أو المحولات بأقصى درجات الأمان، مع مقاومة فائقة لظروف التشغيل الداخلية من حرارة ورطوبة وأتربة كربونية.
الفصل الأول: التشريح الهندسي ومنظومة التحكم في الإجهاد الكهربائي
تعتمد نهايات السويدي على تكنولوجيا البوليمرات المتطورة المعالجة إشعاعياً، وتتكون من عدة طبقات تقنية تعمل معاً بتناغم:
1. منظومة التحكم في الإجهاد (Stress Control System)
بمجرد قطع الطبقة شبه الموصلة (Semi-conductive layer) للكابل، تتركز خطوط المجال الكهربائي بشكل عنيف عند نقطة النهاية، مما قد يؤدي لتأين الهواء وانفجار النهاية.
أنبوب التحكم في الإجهاد (Stress Control Tube): أنبوب أسود ذو نفاذية عالية (High-K)، يقوم بامتصاص وتوزيع خطوط المجال الكهربائي المنحرفة بانتظام على طول العزل، مما يمنع نشوء ظاهرة "التفريغ الجزئي" (Partial Discharge).
ماستيك التحكم في الإجهاد (Stress Relief Mastic): عجينة كيميائية توضع بدقة عند نقطة نهاية الشاشة النحاسية لملء أي فجوات هوائية مجهرية، لضمان عدم وجود جيوب هوائية تتأين تحت جهد 20 ك.ف.
2. منظومة العزل والحماية (Insulation & Anti-tracking)
أنابيب العزل الحمراء (Red Insulation Tubes): أنابيب طويلة تغطي الأطوار الثلاثة، مصنعة من مواد بوليمرية تقاوم ظاهرة "الزحف الكهربائي" (Tracking)، وهي المسارات الكربونية التي تتكون على سطح العزل نتيجة الرطوبة والأتربة وتؤدي لقصر الدائرة.
القفاز الثلاثي (3-Way Breakout): قطعة هندسية تنكمش بالحرارة لتغطية منطقة تفرع الكابل إلى ثلاثة أطوار، مبطنة من الداخل بغراء حراري نشط (Hot-melt Adhesive) يوفر ختماً هيدروليكياً يمنع نفاذ الرطوبة لداخل قلب الكابل.
3. منظومة التأريض (Earthing & Screening)
الضفائر النحاسية المرنة (Copper Braids): لضمان استمرارية تأريض الشاشة النحاسية للكابل وتصريف أي تيارات خطأ (Fault Currents) بأمان إلى الأرضي العمومي للمحطة.
السوست الثابتة (Constant Force Springs): لتثبيت ضفائر التأريض على الشاشة النحاسية بقوة ضغط ثابتة لا تتأثر بالاهتزازات أو التمدد الحراري.
الفصل الثاني: الأداء الفني والمميزات الاستراتيجية للنحاس
تتميز نهايات النحاس من السويدي بخصائص تجعلها الأفضل في التطبيقات الداخلية:
الموصلية الحرارية والكهربائية العالية: النحاس يضمن أقل مقاومة عند نقاط الربط (Lugs)، مما يمنع سخونة أطراف الكابل داخل اللوحات المزدحمة.
التصميم المدمج (Compact Design): نظراً لكونها "داخلية"، تم تحسين طول الأنابيب ليتناسب مع المساحات الضيقة داخل خلايا الجهد المتوسط (Switchgear Cells) دون الإخلال بمسافات الزحف الآمنة.
مقاومة الشيخوخة الحرارية: المواد البوليمرية تحتفظ بمرونتها وقوة ضغطها على الكابل لعقود، مما يمنع تسرب الأتربة أو الرطوبة بمرور الزمن.
تحمل الجهد النبضي: تم اختبار النهايات لتتحمل صدمات الجهد العالية (Surges) الناتجة عن عمليات الفصل والتوصيل في الشبكة.
الفصل الثالث: تطبيقات النهايات الداخلية في المنشآت الحيوية
لوحات التوزيع الرئيسية (Main Switchgears): الربط النهائي لكابلات التغذية القادمة من محطات المحولات بجهد 20 ك.ف.
المحولات الكهربائية: ربط كابلات الجهد المتوسط بجهات الدخول للمحولات (الزيتية أو الجافة) داخل غرف المحولات.
المصانع الكبرى: تغذية المحركات العملاقة ومعدات الإنتاج التي تعمل بجهد متوسط مرتفع.
المستشفيات والمطارات: ضمان استمرارية التيار في المواقع التي لا تتحمل أي انقطاع ناتج عن فشل النهايات.
الفصل الرابع: دليل التركيب والاختبارات الهندسية (ضمان النجاح)
فشل النهاية غالباً ما يكون نتيجة خطأ بشري أثناء التركيب؛ لذا يتبع خبراء السويدي الخطوات التالية:
التقشير الدقيق (Precision Stripping): استخدام أدوات تقشير متخصصة لضمان عدم جرح عزل الـ (XLPE) أو الموصل النحاسي.
التنظيف المجهري: مسح العزل بمناديل كحولية (Isopropyl Alcohol) لإزالة أي ذرات كربون ناتجة عن الطبقة شبه الموصلة؛ فذرة كربون واحدة تعني مساراً للانهيار الكهربائي.
التسخين المنتظم: استخدام مشعل غاز (Torch) بلهب أزرق ناعم، والبدء بالانكماش من الأسفل للأعلى (من القفاز باتجاه الـ Lugs) لطرد الهواء ومنع حبسه داخل الأنابيب.
الاختبار قبل التشغيل: إجراء اختبار مقاومة العزل (Insulation Resistance) واختبار الجهد المستمر (Hi-Pot) للتأكد من سلامة التركيب بنسبة 100%.
