يُمثل هذا الكابل الذروة في حلول نقل الطاقة، حيث صُمم ليكون "شريان الحياة" في البنى التحتية الحيوية. بجهد تشغيلي يصل إلى 30 كيلو فولت، يوفر هذا الكابل أماناً مطلقاً ضد الانهيارات الكهربائية والحوادث الميكانيكية، مما يجعله الخيار السيادي للمطارات، محطات المحولات، والمدن الذكية.

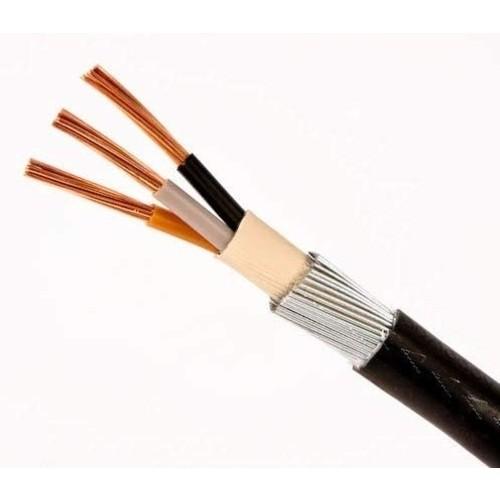

التشريح الهيكلي والطبقات الأمنية (Construction)
1. الموصل النحاسي الفائق (Superior Copper Conductor) يتكون الكابل من 3 أطراف من النحاس الأحمر النقي بنسبة 99.9%، المجدول والمضغوط (Class 2) لتقليل القطر الإجمالي وتقليل مقاومة التلامس، مما يضمن كفاءة تدفق التيار بنسبة فقد تقترب من الصفر.
2. نظام العزل الثلاثي (Triple Extrusion XLPE) يتم عزل كل طرف بمادة البولي إيثيلين التشابكي (XLPE) المعالجة حرارياً، والمحمية بطبقتين من أشباه الموصلات (Semi-conducting screens) لتنظيم المجال الكهربائي ومنع التفريغ الجزئي، مما يطيل عمر الكابل الافتراضي لعقود.
3. الدرع النحاسي الفردي (Individual Copper Screen) كل طرف من الأطراف الثلاثة محاط بدرع من الأشرطة النحاسية، وظيفته الأساسية هي تصريف تيارات الشحن وحماية الكابل من التداخلات الكهرومغناطيسية، مما يوفر استقراراً تاماً للشبكة.
4. التدريع الفولاذي (Galvanized Steel Armoring) طبقة من الفولاذ المجلفن (سواء أسلاك SWA أو شرائط STA) تحيط بالكابل بالكامل، مما يمنحه حصانة ضد الضغط الميكانيكي، الاختراق، والقوارض، ويجعله صالحاً للدفن المباشر في أصعب أنواع التربة.
نقاط الولاء
اكسب من هذا الشراء
+284نقاط
الحد الأقصى للخصم بالنقاط
E£426
باستخدام 4,264,740 نقطة
اشترِ هذا المنتج لتكسب 284 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£426 على هذا الطلب!
تعتبر شركة السويدي إليكتريك الرائدة إقليمياً وعالمياً في تصنيع الكابلات التي تعتمد عليها الدول في بناء بنيتها التحتية. إن كابل النحاس المسلح جهد 18/30KV يمثل نموذجاً للدقة الهندسية؛ حيث يتم اختباره في معامل الشركة العالمية لضمان صموده أمام أقسى الظروف المناخية والكهربائية. اختيارك لهذا الكابل هو ضمان لاستدامة مشروعك لأكثر من 30 عاماً دون الحاجة لصيانة معقدة.
التشريح الهندسي للكابل والطبقات التقنية
يتكون كابل السويدي نحاس مسلح 18/30KV من طبقات صُممت بعناية فائقة:
قلب النحاس (Conductor): نحاس كاثود نقي (99.9%)، مجدول دائري ومضغوط لتقليل القطر الإجمالي وزيادة كفاءة التوصيل، مما يقلل من الفقد الكهربائي بنسبة كبيرة.
شاشة الموصل (Conductor Screen): طبقة شبه موصلة مبثوقة تعمل على توزيع المجال الكهربائي بانتظام حول الموصل، مما يمنع حدوث "التفريغ الجزئي" (Partial Discharge).
العزل الأساسي (XLPE): عزل البولي إيثيلين المتشابك المتقدم، والذي يمنح الكابل القدرة على العمل في درجات حرارة تصل لـ 90°C مستمرة، ويصمد حتى 250°C في حالات القصر.
شاشة العزل (Insulation Screen): طبقة شبه موصلة إضافية تليها شاشة نحاسية (Copper Tape) لتصريف الشحنات وتيارات القصر وحماية الكابل.
التسليح (Armor): طبقة قوية من أسلاك الصلب المجلفن (SWA) توفر حماية ميكانيكية ضد الصدمات، القوارض، والضغوط الناتجة عن ردم التربة العميقة. 🛡️
الغلاف الخارجي (Outer Sheath): طبقة من الـ PVC القوي جداً بلون أحمر (مميز للجهد المتوسط)، مقاوم للحريق، الأملاح، والمواد الكيميائية.
تطبيقات الجهد 18/30KV في المشاريع الحديثة 🏭
يستخدم هذا الكابل (الذي يصل جهده الأقصى إلى 36KV) في:
شبكات الربط الرئيسية: للربط بين محطات التوليد ومحطات المحولات الكبرى.
المجمعات الصناعية الثقيلة: تشغيل الماكينات التي تتطلب تياراً مستقراً وجهداً عالياً.
أنفاق المترو والمطارات: حيث تكون معايير الأمان والحماية الميكانيكية في أعلى مستوياتها.
قطاع النفط والغاز: بفضل قدرة التسليح على تحمل ظروف الحفر والبيئات الوعرة.
يعني تحمل 18 كيلو فولت بين الفاز والأرض و30 كيلو فولت بين الفازات.
النحاس أصغر حجماً وتوصيله أقوى، مما يقلل من حجم الكابل ويسهل تركيبه.
يحمي الكابل من الكسر والاختراق الميكانيكي تحت الأرض.
نعم، الكابل المسلح مصمم للدفن المباشر دون الحاجة لمواسير في أغلب المسارات.
الـ XLPE يتحمل حرارة أعلى (90 درجة) وإجهاداً كهربائياً أقوى بكثير.
يتجاوز 30 عاماً عند الالتزام بظروف التشغيل القياسية.
هو كود عالمي لتمييز الجهد المتوسط عن الجهد المنخفض (الأسود).
نعم، طبقة أسلاك الصلب المجلفن هي الدرع الأقوى ضد القوارض.
90 درجة مئوية للتشغيل المستمر و250 درجة في حالات القصر.
نعم، وهو المقاس الأكثر طلباً لتطبيقات الـ 3-Phase.
يفضل ألا يقل عن 15 ضعف القطر الخارجي للكابل للحفاظ على التسليح.
نعم، الغلاف الخارجي مصنع من مواد تؤخر اشتعال النيران ولا تساعد على انتشار اللهب.
يتم استخدام علب اتصال (Joints) متخصصة لجهد 30KV لضمان العزل التام.
الغلاف محكم تماماً، ولكن يجب عزل النهايات (Terminations) بإحكام شديد.
من خلال الموزعين المعتمدين وفروع البيع الرسمية بضمان الشركة.
هذا المستوى من الجهد يمثل الفئة الأعلى في شبكات التوزيع المتوسطة، وهو مصمم لتحمل ضغوط كهربائية فائقة. كابل السويدي في هذه الفئة يوفر عزل XLPE بسماكة وجودة تضمن عدم حدوث أي "انهيار عازل" (Dielectric Breakdown)، مما يجعله العمود الفقري للمطارات والمستشفيات والمصانع العملاقة التي لا تحتمل انقطاع التيار لثانية واحدة.
التسليح بأسلاك الصلب المجلفن (SWA) ليس مجرد طبقة حماية، بل هو درع ميكانيكي كامل. يحمي الكابل من الضغوط الأرضية الناتجة عن التربة أو مرور المعدات الثقيلة، ويمنع اختراق الأجسام الصلبة أو القوارض للموصلات الداخلية. كما أنه يعمل كموصل حماية أرضي (Circuit Protective Conductor) لضمان فصل الدائرة فوراً في حالة حدوث خطأ كهربائي، مما يزيد من أمان الموقع.
نقاء النحاس بنسبة 99.9% يقلل من المقاومة النوعية للموصل، مما يؤدي لتقليل الفواقد الحرارية الناتجة عن مرور التيار (I²R losses). هذا يعني أن الطاقة تصل بكفاءة كاملة للمحولات والمعدات، ويقلل من ظاهرة "هبوط الجهد"، مما يوفر في استهلاك الكهرباء على المدى الطويل ويحمي الأجهزة الغالية من التلف الناتج عن ضعف التيار.
نعم، عزل البولي إيثيلين المتشابك (XLPE) يتمتع بخصائص حرارية استثنائية؛ فهو يعمل بكفاءة في درجة حرارة مستمرة تصل لـ 90 درجة مئوية، ويتحمل حتى 250 درجة مئوية في حالات القصر الكهربائي (Short Circuit) دون انصهار. بالإضافة لذلك، فإن الغلاف الخارجي الـ PVC معالج ليكون مقاومًا للرطوبة والأملاح والأحماض الموجودة في التربة، مما يضمن عمراً افتراضياً يتجاوز الـ 30 عاماً.
تخضع هذه الكابلات لاختبارات صارمة وفق المواصفة العالمية (IEC 60502-2)، وأهمها اختبار التفريغ الجزئي (Partial Discharge) للتأكد من خلو العزل من أي فجوات هوائية مجهرية قد تسبب انفجار الكابل مستقبلاً تحت الجهد العالي. كما يتم إجراء اختبارات الجهد العالي (High Voltage Test) واختبار مقاومة الموصل، لضمان وصول منتج مطابق تماماً لأعلى معايير السلامة العالمية.
تعتمد السويدي على بثق طبقة نصف الموصل الخاصة بالموصل، وطبقة العزل XLPE، وطبقة نصف الموصل الخاصة بالعزل في عملية واحدة مستمرة. هذا يضمن خلو العزل من أي فقاعات هوائية أو شوائب، مما يمنع حدوث الإجهادات الكهربائية العالية ويحمي الكابل من الانهيار عند جهد 30 كيلو فولت.
يتم ذلك من خلال الدرع النحاسي الفردي (Individual Copper Screen) المحيط بكل فازة، والذي يعمل على توزيع المجال الكهربائي بشكل شعاعي ومنتظم، ويقوم بتصريف تيارات الشحن السعوية وتيارات القصر إلى الأرض، مما يمنع التداخل بين الأطراف الثلاثة.
النحاس عالي النقاء يقلل من المقاومة النوعية للتيار، مما يخفض من قيمة الفقد في الجهد (Voltage Drop) ويقلل من الانبعاثات الحرارية الناتجة عن الأحمال الكبرى، وهذا يرفع من كفاءة نقل الطاقة ويوفر في تكاليف التشغيل على المدى الطويل.
تسليح الأسلاك الفولاذية (SWA) يوفر قوة شد ميكانيكية فائقة مما يجعله مثاليًا للمسارات الرأسية أو الأماكن التي تتعرض لشد عالٍ، بينما يوفر تسليح الشرائط الفولاذية (STA) حماية عرضية ممتازة ومقاومة أكبر للصدمات الميكانيكية والدهس عند الدفن الأرضي المباشر.
يُصنع الغلاف من مركب خاص مقاوم للأحماض والقلويات والأملاح التي قد تتواجد في تربة المواقع الإنشائية، كما أنه معالج ليكون مانعاً لانتشار اللهب (Flame Retardant)، مما يوفر حماية مزدوجة للكابل ميكانيكياً وكيميائياً.
نظراً لسمك طبقات العزل والتسليح في جهد 30 KV، فإن الالتزام بنصف قطر الانحناء (الذي يعادل عادة 15-20 ضعف قطر الكابل) يحمي طبقة الـ XLPE من التشقق أو الإجهاد الذي قد يؤدي لفشل العزل الكهربائي عند تشغيل الجهد العالي.
بكل تأكيد، فهذا الكابل مصمم خصيصاً لهذه المهمة الاستراتيجية، حيث يتحمل العمل المستمر تحت ضغوط كهربائية وحرارية عالية، ويضمن استمرارية التيار في الشبكات القومية والمصانع العملاقة دون انقطاع.
يتحمل الموصل النحاسي درجة حرارة تصل إلى 250 درجة مئوية في حالات القصر لمدة تصل إلى 5 ثوانٍ، وهو ما يعطي فرصة كافية لأنظمة الحماية الكهربائية للتدخل دون أن يتضرر الهيكل الداخلي للكابل.
نوفر تقارير اختبارات النوع (Type Test Reports) واختبارات الروتين (Routine Tests) المطابقة للمواصفات العالمية IEC 60502-2، والتي تؤكد اجتياز الكابل لاختبارات الجهد العالي، واختبارات التفريغ الجزئي، واختبارات الخصائص الميكانيكية.
لأن تكلفة تعطل الشبكة أو حدوث عطل تحت الأرض في كابلات الجهد المتوسط تكون باهظة جداً. جودة السويدي تضمن "صفر أعطال" لسنوات طويلة، مما يوفر تكاليف الإصلاح، الاستبدال، وفترة التوقف عن العمل (Downtime).
