🔌 الدليل الهندسي الأكبر: كابل نحاس "مسلح" السويدي 4 طرف

(المنظومة الرباعية الفولاذية | درع SWA | جهد 0.6/1kV | الحل النهائي لأنظمة الـ 3-Phase والأحمال الشاقة)

يُعد كابل النحاس "المسلح" 4 طرف من إنتاج السويدي إلكتريك (Elsewedy Electric) هو العملاق الهيكلي في عالم الكابلات. صُمم خصيصاً ليجمع (3 فاز + نيوترال) في كابل واحد مدعوم بدرع فولاذي جبار، مما يوفر حلاً متكاملاً للمشاريع التي تتطلب نقل أحمال كهربائية ضخمة مع حماية ميكانيكية مطلقة ضد الصدمات، ضغط التربة، والعوامل البيئية القاسية.

📘 أولاً: بنية الكابل وتكنولوجيا التسليح المبتكرة

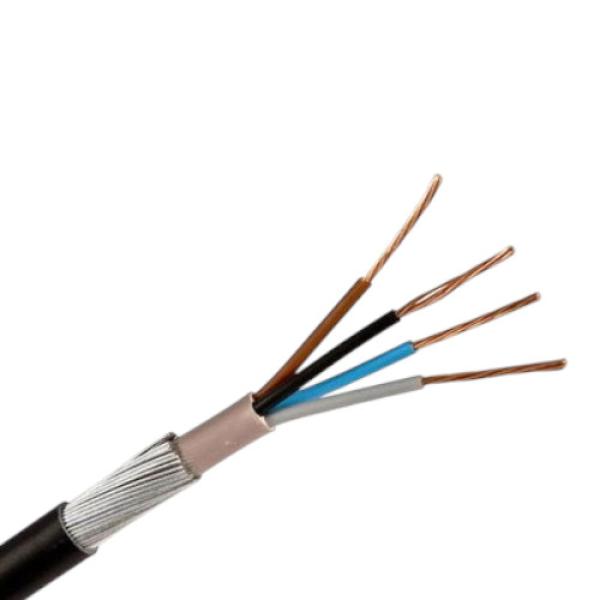

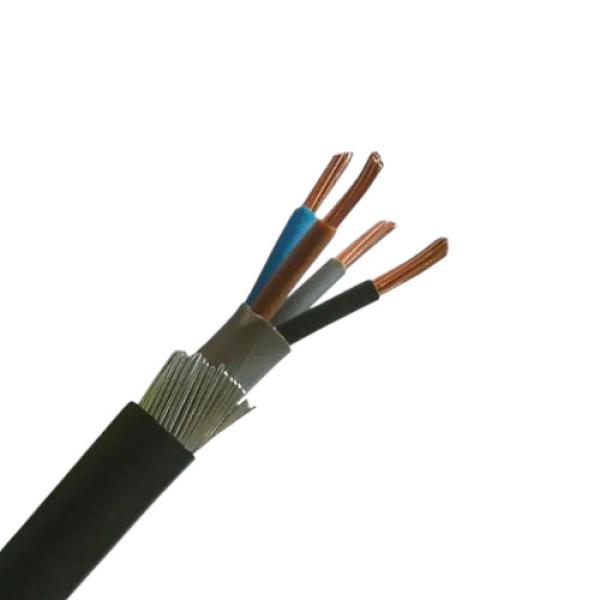

كابل السويدي المسلح 4 طرف ليس مجرد موصل، بل هو حصن هندسي مكون من طبقات متداخلة:

1. قلب الموصلات النحاسية النقية (Pure Copper Conductors): يحتوي الكابل في مركزه على 4 أطراف من النحاس الأحمر النقي بنسبة تزيد عن 99.9%. خضع هذا النحاس لعملية تخمير حراري (Annealed) بدقة عالية، مما يمنحه أعلى قدرة توصيلية ممكنة، ويقلل فاقد الجهد (Voltage Drop).

2. عزل الأطراف الأربعة الفائق (Professional PVC Insulation): كل موصل مغلف بطبقة سميكة ومتينة من مادة PVC الفاخرة، ومميز بالألوان العالمية (الأحمر، الأصفر، الأزرق للثلاث فازات؛ والأسود لخط النيوترال) لمنع التماس الداخلي وتسهيل الربط الفني.

3. الغلاف الداخلي "الوسادة الوقائية" (Inner Bedding Layer): طبقة تعمل كفصل آمن بين النحاس وطبقة الحديد، ضرورية لامتصاص الضغوط الميكانيكية ومنع طبقة التسليح من الضغط المباشر على الموصلات، مما يطيل عمر الكابل الافتراضي.

4. درع التسليح الفولاذي الجبار (Steel Wire Armour - SWA): شبكة من الأسلاك الفولاذية المجلفنة عالية الصلابة تلتف حول الكابل بالكامل لتشكيل حماية ضد الدهس، الضغط الميكانيكي، واختراق القوارض.

5. الغلاف الخارجي الواقي (Heavy-Duty Outer Sheath): طبقة نهائية سميكة من الـ PVC الأسود المطور، المقاوم للأشعة فوق البنفسجية، الرطوبة، والأملاح الكيميائية، مما يجعله آمناً تماماً للدفن المباشر.

⚙️ ثانياً: المواصفات الفنية والهندسية المتقدمة

• تصنيف الجهد (Voltage Rating): مصنف بجهد 0.6/1 كيلو فولت، مما يجعله قادراً على التعامل مع صدمات الجهد العالية وأحمال البداية للمحركات الصناعية.

• الأداء الحراري: يعمل بكفاءة في درجات حرارة تصل إلى 70 درجة مئوية تحت الحمل المستمر، ويتحمل حتى 160 درجة مئوية في حالات الطوارئ (Short Circuit).

• الأمان ضد الحرائق: يتمتع بخاصية (Flame Retardant)؛ حيث لا يساعد على انتشار اللهب ويطفئ نفسه ذاتياً.

• المعايير الدولية: مطابق تماماً لمواصفات IEC 60502-1 والمعايير المصرية ES.

✅ ثالثاً: المزايا الاستراتيجية لمشاريعك الكبرى

• اقتصادي بامتياز: يوفر تكاليف مواسير الحماية الإضافية، فهو مصمم ليوضع مباشرة في الأرض (Direct Burial).

• أمان مزدوج: طبقة التسليح تعمل كدرع حماية، وفي حالة القطع العرضي، يتم تفريغ التيار في التسليح بدلاً من جسم الإنسان (عند التأريض الصحيح).

• استثمار طويل الأمد: يعيش الكابل المسلح لأكثر من 30 عاماً، مما يجعله الخيار الأقل تكلفة على المدى البعيد.

• تعدد الاستخدامات: مثالي لتغذية لوحات التوزيع الرئيسية، محركات الـ 3-Phase، وإنارة الشوارع والمطارات.

🏗️ رابعاً: أمثلة عملية على الاستخدامات الكبرى

1. المصانع والورش: لتشغيل الماكينات الثقيلة وخطوط الإنتاج التي تتطلب تياراً مستقراً وحماية ضد الصدمات.

2. المجمعات السكنية (Compounds): لتوصيل الكهرباء بين لوحات التوزيع الرئيسية والفرعية تحت الأرض.

3. محطات المياه والمزارع: لتشغيل طلمبات الرفع العميقة التي تحتاج إلى تمديدات أرضية طويلة ومحمية.

4. المقاولات الإنشائية: لتوفير تغذية مؤقتة أو دائمة في المواقع التي تشهد حركة معدات ثقيلة.

🛡️ خامساً: بروتوكول ضمان الجودة (كيف تكتشف الأصالة؟)

بما أن الكابلات المسلحة تُستخدم في البنية التحتية الدائمة، فإن الأصالة هي الضمان الوحيد:

• انتظام جلفنة الفولاذ: في السويدي الأصلي، تكون أسلاك الفولاذ لامعة ومنتظمة الجلفنة؛ أي صدأ داخلي يعني أن المنتج مقلد.

• تمركز الموصلات: الأطراف الأربعة تقع في مركز الكابل تماماً بسماكة عزل موحدة حول كل طرف.

• الطباعة الليزرية: بيانات المنتج (4 Cores - Armored - Elsewedy) مطبوعة بوضوح لا يمحى، مع ذكر مساحة المقطع بالمليمتر.

🏢 سادساً: جدول القدرة الاستيعابية (دليل اختيار المقاس)

هذا الجدول يساعد الفنيين على تحديد المقاس المناسب بناءً على قدرة المحركات أو اللوحات:

متوفر الآن بجميع المقاسات.. كابل السويدي نحاس مسلح 4 طرف، القوة الرباعية التي تحمي مشاريعك للأبد.
