🔌 الدليل الهندسي الشامل: كابل نحاس "ترمو" السويدي 4 طرف
(العمود الفقري لأنظمة الـ 3-Phase | جهد 0.6/1kV | حماية رباعية | الأداء الصناعي المتفوق)

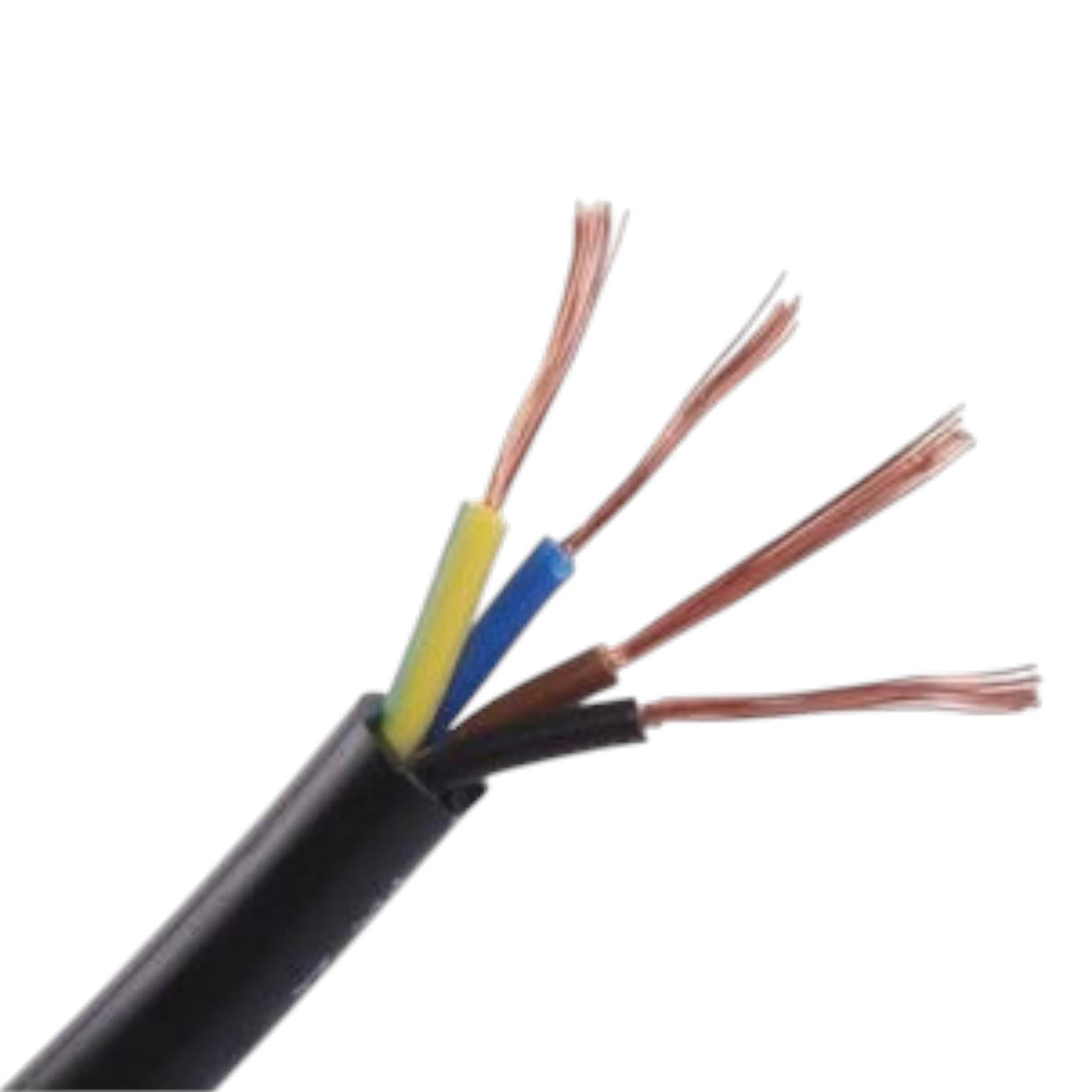

يُعد كابل النحاس "الترمو" ذو الـ 4 أطراف من إنتاج السويدي إلكتريك (Elsewedy Electric) هو الحل الهندسي الأمثل لتوزيع الطاقة في المنشآت التي تعتمد على أنظمة التيار الثلاثي الأطوار. بفضل تصميمه الذي يجمع أربعة موصلات تحت غلاف "ترمو" واحد، يوفر هذا الكابل مساراً آمناً ومنظماً للفازات الثلاثة (3 Phases) بالإضافة إلى خط المتعادل (Neutral) أو الأرضي، مما يضمن كفاءة تشغيلية قصوى للمحركات والمباني الكبرى.
نحاس أحمر نقي 99.9%: تم تصنيع الموصلات الأربعة من أجود أنواع النحاس الإلكتروليتي المعالج حرارياً، لضمان أعلى توصيلية وأقل فقد في الطاقة (Power Loss) أثناء التشغيل المستمر.
توزيع الفازات: يسمح التصميم الرباعي بتنظيم التيار المتناوب بشكل متوازن، مما يحمي المحركات من احتراق الفازات أو عدم اتزان الأحمال.
ترميز الألوان القياسي: كل موصل معزول بطبقة PVC ملونة وفقاً للأكواد العالمية (عادة: أحمر، أصفر، أزرق للفازات، والأسود للمتعادل)، مما يسهل عملية الربط داخل لوحات التوزيع الضخمة.
الحشوة المركزية (Filling): حشوة مطاطية أو بلاستيكية غير ماصة للرطوبة تملأ الفراغات بين الموصلات الأربعة، مما يمنح الكابل شكلاً دائرياً منتظماً يسهل عملية "اللدك" والسحب داخل المواسير والمسارات الضيقة.
3. غلاف "الترمو" الخارجي (Ultra-Tough Sheath)
عزل PVC مزدوج: الغلاف الخارجي الأسود مصنوع من مادة الـ PVC عالية الكثافة المقاومة للصدمات الميكانيكية، التآكل الكيميائي، والظروف الجوية القاسية، مما يجعله قادراً على تحمل العمل الشاق في المصانع ومواقع الإنشاءات.
🌟 ثانياً: المميزات الاستراتيجية لسلك السويدي ترمو 4 طرف
تنظيم احترافي: يغنيك عن سحب 4 أسلاك منفصلة، مما يقلل الفوضى داخل المسارات ويوفر مساحة في مواسير التمديد.
أمان الحريق المتقدم: العزل الخارجي مصمم ليكون مانعاً لانتشار اللهب (Flame Retardant)، مما يوفر حماية إضافية للمنشأة في حالات الطوارئ.
استقرار الجهد (Voltage Stability): بفضل جودة النحاس، يقل "هبوط الجهد" حتى في المسافات الطويلة، مما يحافظ على عمر الأجهزة والمعدات.
المقاومة البيئية: يتحمل الرطوبة، الأملاح، والزيوت الصناعية، مما يجعله مثالياً لبيئات العمل الشاقة.
نقاط الولاء
اكسب من هذا الشراء
+8نقاط
الحد الأقصى للخصم بالنقاط
E£13
باستخدام 126,541 نقطة
اشترِ هذا المنتج لتكسب 8 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£13 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
🔌 الدليل الهندسي الأكبر: كابل نحاس "ترمو" السويدي 4 طرف
(المنظومة الرباعية المتكاملة | جهد 0.6/1kV | الحل النهائي لأنظمة الـ 3-Phase والأحمال الصناعية الشاقة)
يُعد كابل النحاس "الترمو" ذو الـ 4 أطراف من إنتاج السويدي إلكتريك (Elsewedy Electric) هو العمود الفقري للبنية التحتية الكهربائية في المشروعات الكبرى. صُمم هذا الكابل ليوفر حلاً مركزياً يجمع (3 فاز + نيوترال) تحت غلاف واحد جبّار، مما يضمن كفاءة تشغيلية لا تضاهى، وأماناً مطلقاً للمحركات والمعدات الحساسة في البيئات الصناعية والتجارية الأكثر تعقيداً.
📘 أولاً: تكنولوجيا التصنيع المتقدمة (Technical Deep Dive)
كابل السويدي ترمو 4 طرف ليس مجرد موصل، بل هو منظومة حماية تم هندستها لتفادي كافة مخاطر التشغيل:
الموصلات النحاسية (The Core): 4 أطراف من النحاس الأحمر الإلكتروليتي بنقاء 99.9%. خضع النحاس لعمليات "تخمير" حراري متطورة جعلته مرناً للغاية (Flexible) وقادراً على تحمل الاهتزازات الميكانيكية في المصانع دون تمزق الشعيرات.
نظام العزل الملون الذكي: كل طرف معزول بـ PVC عالي الجودة بألوان معيارية (أحمر، أصفر، أزرق، أسود) لضمان دقة توزيع الأحمال ومنع الأخطاء الفنية الكارثية أثناء الربط.
الحشوة المركزية (The Filler): حشوة داخلية صلبة وغير ماصة للرطوبة تحافظ على الشكل الدائري للكابل، مما يوزع الإجهاد الميكانيكي بانتظام ويمنع تداخل الموصلات تحت ضغط السحب.
الغلاف الخارجي "الترمو": درع واقٍ من مادة PVC نوع ST1 المزدوجة، صلب بما يكفي لمقاومة الخدوش والاحتكاك في المواسير، ومرن لتسهيل التمديد في المنحنيات الضيقة.
بما أن الكابلات رباعية الأطراف تُستخدم في أحمال حيوية، فإن التأكد من أصالة المنتج هو أولوية قصوى. إليك معايير الفحص الميدانية:
تناسق سماكة العزل: في كابل السويدي الأصلي، يتم حقن مادة الـ PVC بتقنيات تضمن أن الموصلات الأربعة تقع في مركز العزل تماماً وبسماكة متساوية من جميع الجهات؛ أي انحراف للموصل عن المركز يعني أن الكابل مقلد وقد ينهار عزله عند التحميل الزائد.
جودة التخمير (Annealing): عند ثني شعيرات النحاس داخل الأطراف، يجب أن تكون لينة جداً ولا تترك أثراً أبيض على النحاس أو تتكسر؛ ليونة نحاس السويدي هي سر تحمله للاهتزازات الميكانيكية في المصانع.
بيانات الطباعة المزدوجة: ستجد اسم السويدي مطبوعاً بالليزر مع توضيح عدد الأطراف (4 Cores) ومساحة المقطع (مثل 4x6mm أو 4x10mm) والجهد (0.6/1kV). الطباعة يجب أن تكون واضحة جداً وغير قابلة للمسح باليد.
لون النحاس الأحمر: النحاس في السويدي يكون "أحمر وردي" لامعاً، بينما النحاس المقلد يميل للاصفرار أو السواد نتيجة وجود شوائب تضعف التوصيل وتزيد الحرارة.
🏢 سابعاً: جدول القدرة الاستيعابية (دليل اختيار المقاس للـ 3-Phase)
هذا الجدول يساعد الفنيين والمهندسين على اختيار الكابل المناسب بناءً على قدرة الماكينات أو اللوحة المراد تغذيتها:
المقاس (4 طرف × القطر)
سعة الحمل التقريبية (أمبير لكل فاز)
أقصى قدرة تشغيل (كيلو وات - 380V)
الاستخدام الصناعي الشائع
4 × 4 مم
30 - 32 أمبير
حتى 18 كيلو وات
الماكينات الصغيرة، لوحات فرعية
4 × 6 مم
38 - 42 أمبير
حتى 25 كيلو وات
أنظمة التكييف، مصاعد الركاب
4 × 10 مم
52 - 58 أمبير
حتى 35 كيلو وات
الورش، طلمبات الحريق، المخابز
4 × 16 مم
70 - 75 أمبير
حتى 45 كيلو وات
تغذية المباني الإدارية، ماكينات CNC
4 × 25 مم
90 - 100 أمبير
حتى 60 كيلو وات
لوحات التوزيع الرئيسية، المولدات
نحاس نقي
نحاس نقي
0.6/1kفولت
0.6/1kفولت
بولي فينيل كلورايد
بولي فينيل كلورايد
70 درجة مئوية
70 درجة مئوية
90درجة مئوية
90درجة مئوية
كابل رباعي
كابل رباعي
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
يستخدم السلك 4 طرف بشكل أساسي في أنظمة الكهرباء ثلاثية الأطوار (3-Phase). الأطراف الأربعة تتيح لك توصيل الثلاث فازات (الكهرباء) بالإضافة إلى الطرف الرابع الذي يعمل كخط تعادل (Neutral) أو خط أرضي (Earth)، وهو أمر ضروري لتشغيل الماكينات والمعدات التي تحتوي على لوحات تحكم إلكترونية بداخلها.
نعم يمكن، ولكن عادة ما يستخدم في الأجهزة التي تستهلك طاقة كبيرة جداً أو المنشآت التي تعتمد على توزيع الأحمال بين الفازات لتقليل الضغط على الشبكة، مثل التكييفات المركزية العملاقة والمطابخ الفندقية.
غلاف الترمو يوفر حماية ميكانيكية فائقة؛ فهو عبارة عن طبقة سميكة من الـ PVC تحمي الأطراف الأربعة من الاحتكاك، التآكل، والرطوبة. كما أنه يجمع الأسلاك بشكل منظم مما يسهل عملية السحب داخل المواسير ويحميها من التلف أثناء التركيب.
سلك السويدي مصمم ليتحمل درجة حرارة تشغيل تصل إلى 70 درجة مئوية تحت الحمل المستمر. وبفضل نقاء النحاس العالي، لا يسخن السلك بسرعة، مما يجعله آمناً جداً في الأجواء الحارة ومناطق الضغط العالي.
رغم متانة غلافه، ينصح دائماً بوضع كابلات الترمو داخل مواسير حماية (بلاستيك قوية) عند الدفن تحت الأرض. هذا يحميه من الضغط المباشر للتربة ومن التفاعل مع الأملاح والرطوبة على المدى الطويل جداً.
نعم، الألوان تتبع الأكواد القياسية العالمية (غالباً الأحمر والأصفر والأزرق للفازات، والأسود للنيوترال). هذا يساعد الفنيين على توصيل الدوائر بشكل صحيح وسريع، ويمنع حدوث التماس كهربائي ناتج عن الخطأ في تمييز الأسلاك.
يعتمد ذلك على مقاس السلك (المم) وقيمة الحمل (الأمبير). بفضل جودة نحاس السويدي، يكون "هبوط الجهد" (Voltage Drop) في حده الأدنى، ولكن يفضل دائماً استشارة فني لاختيار مقاس أكبر إذا كانت المسافات طويلة جداً لضمان وصول التيار كاملاً.
نعم، العزل الخارجي للسلك مصنوع من مواد "مؤخرة للاشتعال" (Flame Retardant)، وهذا يعني أنه في حالة حدوث شرارة خارجية، لا يساعد السلك على انتشار اللهب وينطفئ ذاتياً بمجرد إبعاد مصدر النار.
تأكد من وجود طباعة واضحة بالليزر على الغلاف الخارجي تشمل اسم "El Sewedy Electric"، والجهد (0.6/1kV)، وعدد الأطراف والمقاس. كما أن النحاس الأصلي يتميز بلمعان ذهبي فائق ومرونة عالية عند الثني.
نعم، يتوفر بمقاسات تبدأ من 1.5 مم وحتى المقاسات الكبيرة جداً (مثل 16 مم و 25 مم وأكثر)، ويتم اختيار المقاس المناسب بناءً على قدرة الجهاز المراد تشغيله.
كابل الترمو 4 طرف يتميز بوجود أربعة موصلات نحاسية نقية 99.9% داخل غلاف "ترمو" واحد متين، مما يجعله مثاليًا لتوصيل أنظمة الطاقة الثلاثية الأطوار مع توفير خط نيوترال إضافي أو خط أرضي لحماية الأجهزة والأشخاص. الغلاف المزدوج PVC يحمي الكابل من الرطوبة، الحرارة، الصدمات الميكانيكية، والأشعة فوق البنفسجية، وهو مطابق للمعايير الدولية IEC وES، ما يمنح استقراراً كهربائياً عالي الأداء وموثوقية طويلة الأمد.
تشغيل المواتير الكبيرة والمعدات الصناعية ثلاثية الأطوار.
توصيل لوحات التوزيع الرئيسية والثانوية داخل المنشآت السكنية والتجارية والصناعية.
تشغيل أنظمة الإضاءة والمكيفات الضخمة في المباني التجارية والمولات.
الاستخدام في المسارات الرطبة أو تحت الأرض، بفضل العزل المزدوج المقاوم للرطوبة والتآكل الكيميائي.
تطبيقات دوائر التأريض والنيوترال لحماية الأجهزة والأشخاص من أي صعق كهربائي.
أداء كهربائي مستقر: النحاس النقي يقلل فقد الجهد ويحافظ على كفاءة الأجهزة.
أمان كامل: العزل Flame Retardant يمنع انتشار اللهب.
مرونة ممتازة: على الرغم من وجود أربعة موصلات، يمكن سحب الكابل بسهولة داخل المواسير.
تحمل ميكانيكي عالي: يتحمل الضغط، السحب، الاهتزازات، والظروف البيئية الصعبة.
عمر افتراضي طويل: يصل إلى أكثر من 25 سنة دون فقد الخصائص الكهربائية أو الفيزيائية.
اختيار قطر الكابل المناسب لتحمل 1.25 ضعف الحمل الكهربائي الفعلي.
استخدام ترامل (Lugs) عالية الجودة عند توصيل الأطراف بالقواطع لتجنب الشرر.
حماية الكابل عند التمديد الخارجي بوضعه داخل مواسير محمية من أشعة الشمس المباشرة أو الأمطار.
التأكد من عدم وجود خدوش أو تشققات في العزل الخارجي قبل وبعد التركيب.
تجنب التحميل الزائد أو استخدام الكابل في ظروف تتجاوز المواصفات المسموح بها للجهد أو درجة الحرارة.
لون النحاس: السلك الأصلي لامع وفضي اللون، وليس باهتًا أو رمادي.
مرونة السلك: الترمو الأصلي مرن عند الثني ولا يتكسر بسهولة.
الطباعة والبيانات: شعار السويدي، بيانات الجهد، والمواصفات مطبوعة بوضوح على طول الكابل.
مقاومة العزل: العزل الخارجي للكابل الأصلي مقاوم للرطوبة والحرارة والأشعة فوق البنفسجية، بينما النسخ المقلدة غالبًا ما تكون ضعيفة.
الاعتمادات والمواصفات: المنتج الأصلي مطابق لمعايير IEC وES وحاصل على شهادات جودة معترف بها عالميًا.
يُفضل استخدام كابل 4 طرف في أنظمة الـ 3-Phase التي تتطلب خط "نيوترال" (Neutral) لتشغيل دوائر التحكم الإلكترونية والإنارة داخل الماكينات. أما إذا كانت الماكينة متوازنة الأحمال تماماً، فيمكن استخدام الطرف الرابع كخط "أرضي" (Earth) لزيادة أمان العاملين، مما يجعله كابلاً "متعدد المهام" يوفر عليك تكلفة سحب أسلاك إضافية.
كابل السويدي مصمم للعمل حتى 70 درجة مئوية؛ ومع ذلك، عند استخدامه في بيئة حارة جداً، ينصح المهندسون بتطبيق "معامل الخفض" (Derating Factor)، أي اختيار مقاس أكبر بدرجة واحدة من المحسوب نظرياً لضمان عدم تأثر العزل الخارجي أو حدوث هبوط في الجهد نتيجة الحرارة المحيطة.
لأن لوحات الـ ATS تتطلب نقل 3 فازات وخط نيوترال من المولد إلى اللوحة. كابل السويدي بجهد 1kV يتحمل "صدمة التوصيل" اللحظية عند انقطاع الكهرباء وعودة المولد للعمل، ويضمن استقرار التيار للأجهزة الحساسة داخل المبنى دون تذبذب.
بكل تأكيد؛ مادة الـ PVC المستخدمة في غلاف "الترمو" غير مسامية ومقاومة للأملاح والرطوبة العالية. هذا يمنع وصول "الجنزارة" (الأكسدة) إلى قلب النحاس، مما يحافظ على كفاءة التوصيل لسنوات طويلة مقارنة بالأسلاك العادية التي تتآكل في الأجواء الساحلية.
الحشوة تمنع "انزلاق" الأطراف الداخلية فوق بعضها أثناء الشد العنيف، كما أنها تمتص الضغط الواقع على الكابل عند المنحنيات الحادة، مما يضمن بقاء الشعيرات النحاسية في حالتها الهندسية الأصلية دون تمزق أو إجهاد ميكانيكي.
لأنه يتحمل "صدمة التوصيل" اللحظية والارتفاعات المفاجئة في الجهد (Spikes) التي تحدث عند انتقال الأحمال بين المولد والشبكة الرئيسية، مما يضمن عدم احتراق العزل.
نعم، في المحركات ثلاثية الأوجه التي لا تتطلب نيوترال، يُستخدم الطرف الرابع كخط تأريض، مما يجعله كابلاً متعدد المهام يوفر أماناً كاملاً للأفراد والمعدات.
الغلاف الخارجي "الترمو" غير مسامي ومقاوم للأملاح، مما يمنع وصول "الجنزارة" أو الأكسدة لقلب النحاس، ويحافظ على كفاءة التوصيل لسنوات طويلة.
لأن كابلات الـ 4 طرف تحمل أحمالاً صناعية كبيرة؛ استخدام الترامل يمنع "تشرير" الكهرباء الناتج عن ارتخاء الشعيرات، ويضمن تلامساً كاملاً يبرد نقاط الربط.
الغلاف معالج لمقاومة الأشعة فوق البنفسجية (UV)، ومع ذلك يُنصح بوضعه داخل مواسير حماية في الخارج لضمان عمر افتراضي يتجاوز الـ 25 عاماً.
