سلك السويدي إنذار حريق 2 طرف شيلد | حارس الإشارة الموثوق 🔥🛡️

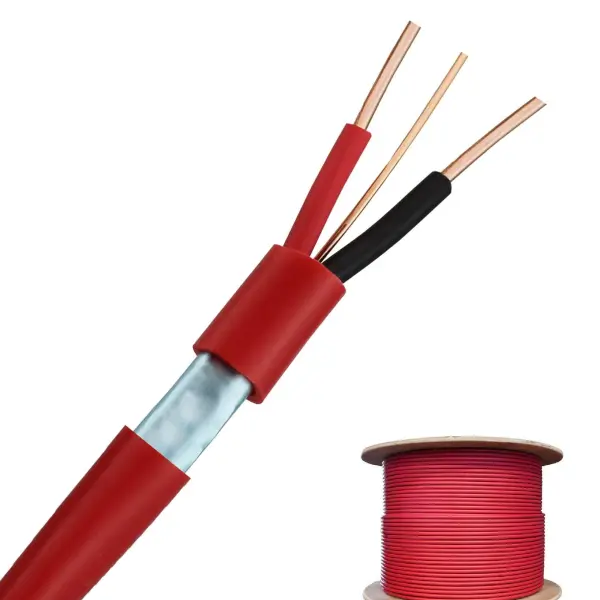

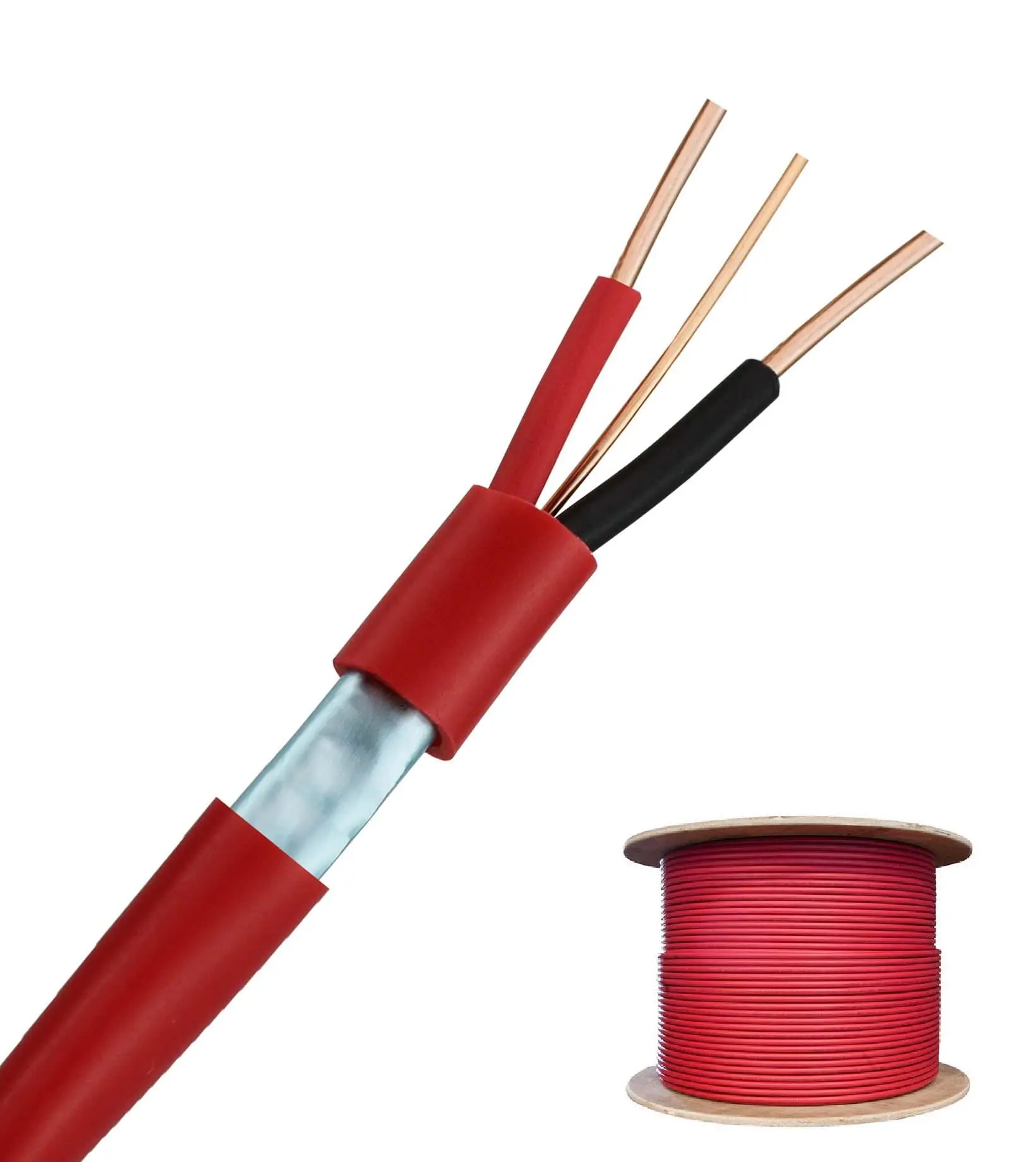

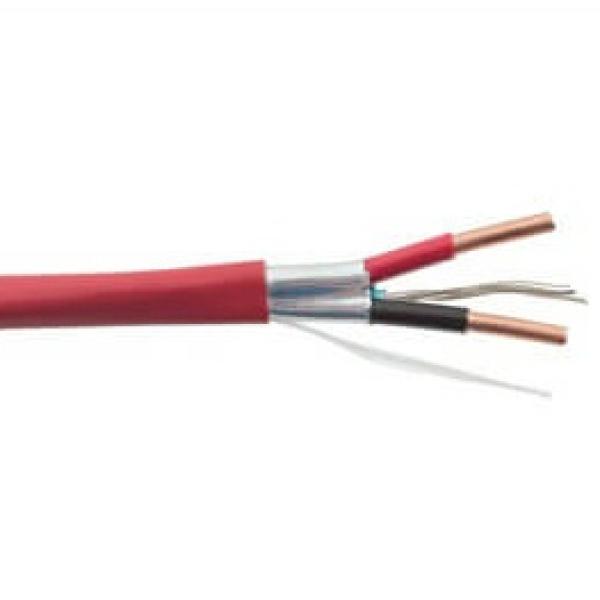

التشريح الهندسي للكابل (Inside the Core)
يختلف كابل "الشيلد" عن الأسلاك العادية بوجود طبقة حماية إضافية تضمن نقاء الإشارة:
الأطراف الداخلية: 2 طرف من النحاس الشعر عالي المرونة (غالباً باللون الأحمر والأسود).
طبقة الشيلد (Shielding): عبارة عن رقاقة من الألومنيوم (Alu-Foil) تحيط بالأسلاك الداخلية، وظيفتها منع "التداخل الكهرومغناطيسي" (EMI) الناتج عن وجود أسلاك كهرباء أو أجهزة أخرى بجانب نظام الحريق.
سلك الأرضي (Drain Wire): سلك نحاسي رفيع غير معزول يلامس الشيلد لتفريغ أي شحنات زائدة أو تشويش فوراً.
الغلاف الخارجي (Outer Jacket): طبقة من الـ PVC الأحمر (المميز لأنظمة الحريق) والمقاوم لانتشار اللهب (Flame Retardant).
تطبيقات الأداء الاحترافي (Where to use)
ربط حساسات الدخان والحرارة: يضمن وصول الإشارة من الحساس للوحة التحكم في أجزاء من الثانية.
أنظمة الصوت والإخلاء: يستخدم في توصيل سماعات الإنذار لضمان صوت نقي وخالٍ من التشويش.
المباني الذكية والمستشفيات: حيث تكثر الأجهزة الإلكترونية التي قد تسبب "إنذارات كاذبة" إذا لم يكن الكابل محمياً (Shielded).
في مشاريع السلامة المهنية، يمثل كابل السويدي لإنذار الحريق "2 طرف شعر" حجر الزاوية لمنظومة أمنية خالية من الأعطال. بفضل الموصلات النحاسية المرنة (الشعر)، يحقق هذا الكابل وفراً في زمن التركيب وتكاليف الصيانة، حيث يسهل تمريره في الوصلات المعقدة والزوايا الضيقة دون خطر انكسار الموصل. إن اختيار كابل بجهد 500 فولت يضمن استجابة فورية ونقل دقيق للإشارات بين الحساسات ولوحات التحكم، مما يحمي الأرواح والأصول ويقلل من مخاطر "الإنذارات الكاذبة" الناتجة عن رداءة التوصيل.
نقاط الولاء
اكسب من هذا الشراء
+4نقاط
الحد الأقصى للخصم بالنقاط
E£7
باستخدام 73,530 نقطة
اشترِ هذا المنتج لتكسب 4 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£7 على هذا الطلب!
في عالم هندسة السلامة، لا تعتبر الكابلات مجرد وسيلة لنقل الكهرباء، بل هي "الأعصاب" التي تنقل نبضات التحذير في اللحظات الحاسمة. كابل السويدي إنذار حريق 2 طرف (شعر) بجهد 500 فولت هو المنتج الذي صُمم خصيصاً ليتحمل مسؤولية الربط بين الحساسات الدقيقة ولوحات التحكم المركزية، حيث يضمن نقل الإشارة بسرعة البرق ودون أي تداخلات قد تسبب فشل النظام أو إصدار إنذارات كاذبة.
لقد استثمرت شركة السويدي إليكتريك عقوداً من الخبرة لتطوير سبيكة نحاسية فائقة المرونة (شعيرات) مغلفة بمواد عازلة لا تساعد على انتشار اللهب، مما جعل هذا الكابل هو المعيار الذهبي في تأمين الفنادق، المستشفيات، المولات التجارية، والمصانع التي تضع "حماية الروح البشرية" على رأس أولوياتها.
نقاء النحاس: يستخدم السويدي نحاساً أحمر نقياً (Electrolytic Tough Pitch Copper) بنسبة تزيد عن 99.9%، لضمان أقل مقاومة كهربائية ممكنة.
التصميم الشعري (Stranded/Flexible): يتكون كل طرف من عشرات الشعيرات الدقيقة (Class 5). هذه البنية تمنح الكابل مرونة استثنائية، مما يسمح بتمديده داخل "بواطات" التجميع الضيقة وخلف السقوف المعلقة دون خطر انكسار الموصل المعدني نتيجة الانحناء المتكرر.
سعة النقل: الشعيرات المجدولة تضمن توزيعاً متساوياً للتيار، مما يحافظ على ثبات جهد الإشارة حتى في أبعد نقطة في حلقة الإنذار (Loop).
ثانياً: العزل الداخلي (Primary Insulation - PVC)
تُغلف كل مجموعة شعيرات بطبقة من مادة البولي فينيل كلورايد (PVC) المقاومة للحرارة.
الألوان القياسية: يأتي الطرفان بلونين متمايزين (عادة الأحمر والأسود) لتسهيل تحديد القطبية وتجنب أخطاء التوصيل التي قد تؤدي لاحتراق لوحة الإنذار.
الجهد التشغيلي: العزل مصمم ليتحمل حتى 500 فولت، وهو ما يتجاوز بكثير جهد تشغيل أنظمة الحريق (12-24 فولت)، مما يوفر معامل أمان فائق ضد القفزات الكهربائية المفاجئة.
ثالثاً: الخطوة والجدل (Twisting Lay)
يتم جدل الطرفين معاً بطريقة لولبية دقيقة.
الوظيفة: هذه الخطوة الهندسية تهدف لتقليل "التداخل الكهرومغناطيسي" (EMI) من الكابلات المجاورة، مما يضمن وصول إشارة الحساس إلى اللوحة "نقية" وبدون تشويش.
رابعاً: الغلاف الخارجي (Outer Sheath - Flame Retardant PVC)
طبقة نهائية من الـ PVC المتين، وعادة ما تكون باللون الأحمر الزاهي لتمييز دوائر الحريق عن غيرها من تمديدات الكهرباء أو الدش.
خاصية الإطفاء الذاتي (Flame Retardant): الغلاف معالج كيميائياً بحيث إذا تعرض لمصدر لهب، فإنه ينطفئ تلقائياً بمجرد إبعاد اللهب عنه، ولا يساهم في نقل الحريق من غرفة لغرفة عبر تمديدات السقف.
3. الأداء الفني والمميزات التنافسية (Technical Excellence)
المرونة المطلقة: الكابل مصمم ليتحمل ملايين الانحناءات، مما يجعله مثالياً للوصلات التي قد تتعرض للاهتزازات أو التعديلات المستمرة.
مقاومة الشيخوخة: المواد الكيميائية المستخدمة في العزل تمنع جفاف أو تشقق الكابل بمرور الزمن، حتى في الأماكن ذات الحرارة المرتفعة مثل المطابخ أو غرف المولدات.
سهولة التعرية واللحام: جودة الشعيرات النحاسية تسمح للفنيين بتقشير الكابل وربطه بالترامل (Ferrules) أو لحامه بالقصدير بسهولة تامة، مما يقلل من زمن التنفيذ.
4. تطبيقات الكابل: أين يستخدم كابل السويدي إنذار حريق؟ 🏗️
أنظمة الكشف المبكر: لربط كواشف الدخان (Smoke Detectors) وكواشف الحرارة باللوحة الأم.
أنظمة الإخلاء الصوتي: لتوصيل سماعات الطوارئ التي توجه الجمهور لمسارات الهروب.
أنظمة الإطفاء الآلي: لربط لوحة الإنذار بمحابس الغاز (Solenoid Valves) أو طلمبات الحريق لبدء عملية الإطفاء فوراً.
كواسر الزجاج (Manual Call Points): لتوصيل وحدات الاستغاثة اليدوية المنتشرة في طرقات المباني.
5. دليل التركيب الهندسي لضمان أعلى مستويات الأمان (Installation Guide)
استخدام الترامل (Ferrules): نظراً لأن الكابل "شعر"، يجب وضع ترامل معدنية عند أطراف التوصيل داخل الحساسات لمنع تفرق الشعيرات وحدوث "قصر" كهربائي.
فصل المسارات: يجب تجنب تمديد كابلات الإنذار بجوار كابلات القوى (Power Cables) لمسافات طويلة، للحفاظ على نقاء الإشارة ومنع التشويش الناتج عن الحث الكهرومغناطيسي.
اختبار الاستمرارية (Continuity Test): بعد التركيب وقبل التشغيل، يجب قياس مقاومة الكابل للتأكد من عدم وجود أي قطع داخلي ناتج عن سحب الكابل بقوة زائدة.
المواصفات الفنية (Technical Data Sheet)
الخاصية التقنية
الوصف التفصيلي
الفائدة للنظام
العلامة التجارية
السويدي للكابلات (Elsewedy)
الاعتماد الرسمي في كراسات شروط الدفاع المدني.
عدد الموصلات
2 طرف (2-Core)
البنية الأساسية لدوائر الإنذار (Loop).
نوع الحماية
شيلد ألومنيوم (Shielded)
منع الإنذارات الكاذبة الناتجة عن تداخل الإشارات.
نوع الموصل
نحاس شعر (Flexible Copper)
سهولة التشكيل في زوايا الحوائط والأسقف المعلقة.
درجة الأمان
مقاوم للحريق (Flame Retardant)
استمرارية العمل لعدة دقائق أثناء نشوب حريق للإخلاء.
نحاس مطلي بالقصدير
نحاس مطلي بالقصدير
بولي فينيل كلورايد
بولي فينيل كلورايد
70 درجة مئوية
70 درجة مئوية
90درجة مئوية
90درجة مئوية
105-120درجة مئوية
105-120درجة مئوية
+200 درجة مئوية
+200 درجة مئوية
كابل ثنائي
كابل ثنائي
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
الموصل المجدول (الشعر) يمنح مرونة عالية جداً أثناء التركيب، خاصة في المسارات التي تحتوي على انحناءات كثيرة في السقوف المعلقة، كما أنه أكثر مقاومة للاهتزازات الميكانيكية ولا ينكسر بسهولة عند ربط وفك الحساسات أثناء الصيانة.
نعم، جهد 500 فولت هو تصنيف العزل (Insulation Rating) وليس جهد التشغيل، وهذا يوفر حماية قصوى ضد الانهيار الكهربائي في حالات الطوارئ أو التداخلات مع كابلات الجهد العالي، مما يضمن بقاء النظام فعالاً تحت الضغوط.
الفرق يكمن في نقاء النحاس وسماكة العزل؛ حيث تستخدم السويدي نحاساً خالياً من الشوائب يقلل المقاومة، بينما الكابلات المقلدة تستخدم سبائك حديدية مطلية بالنحاس (CCA) تؤدي لضعف الإشارة وتآكل الشعيرات بسرعة.
الغلاف من نوع (Flame Retardant) أي أنه يطفئ نفسه ولا ينشر اللهب، لكنه ليس (Fire Rated) الذي يعمل لساعات داخل النار. هو مصمم لدوائر الإنذار العادية التي يجب أن تكتشف الحريق قبل وصول النار للكابل.
بفضل جودة "الجدل" (Twisting) في كابل السويدي، يتم إلغاء الضوضاء الكهربائية المحيطة، وبشرط التركيب الصحيح وتجنب الوصلات اليدوية المكشوفة، تنعدم احتمالية الإنذارات الكاذبة الناتجة عن الكابل.
نعم، جودة النحاس الشعر تجعله ممتازاً لنقل الإشارات الصوتية بوضوح عالي للسماعات، خاصة في أنظمة النداء الصوتي للطوارئ المرتبطة بنظام الحريق.
أفضل طريقة هي استخدام (Bootlace Ferrules) لجمع الشعيرات النحاسية، ثم ربطها بمسمار التثبيت في الحساس، مما يضمن تلامساً كهربائياً كاملاً ويمنع سخونة نقطة الاتصال.
غلاف الـ PVC من السويدي مصمم ليكون مقاوماً للرطوبة والأكسدة، مما يحمي الشعيرات النحاسية من التآكل (التجنزار) ويحافظ على كفاءة التوصيل لسنوات طويلة.
يجب فحص الطباعة على الكابل والتي تشمل اسم "ELSEWEDY ELECTRIC"، الجهد "500V"، وعدد الأطراف، بالإضافة إلى لمعان النحاس الوردي وعدم انجذابه للمغناطيس.
لأن كابلات الحريق غالباً ما تمر بجانب كابلات القوى والكهرباء؛ وبدون الشيلد، يتكون مجال مغناطيسي يؤدي لتوليد إشارات خاطئة في اللوحة، مما يتسبب في "إنذارات كاذبة" تزعج الموجودين وتفقد النظام مصداقيته.
هذا السلك هو الجندي المجهول؛ فهو يقوم بجمع كل التشويش الذي امتصه شيلد الألومنيوم وتصريفه إلى أرضي اللوحة (Control Panel Earth)، مما يحافظ على نظافة الإشارة بنسبة 100%.
أنظمة الحريق تتطلب مسارات معقدة فوق الأسقف المستعارة وخلف الديكورات؛ والنحاس الشعر يمنح الفني مرونة فائقة في السحب والتركيب دون تعرض الموصل للقطع أو الإجهاد الذي قد يسبب عطلاً خفياً.
بسبب نقاء النحاس وجودة العزل، لا يتأكسد الكابل بمرور الوقت ولا يحدث فيه "تسريب" للتيار، مما يقلل من ظهور رسائل الخطأ (Faults) على اللوحة، وبالتالي يوفر تكاليف استدعاء شركات الصيانة.
نعم، فغلاف السويدي الخارجي مصمم ليكون غير مسامي ومقاوماً للرطوبة، مما يحمي طبقة الشيلد والنحاس الداخلي من التآكل، وهو أمر حيوي في الجراجات والمخازن.
بفضل المقاومة المنخفضة لنحاس السويدي، يمكن مد الكابل لمسافات طويلة (Loops) دون فقد ملحوظ في الجهد، مما يسمح بربط عدد كبير من الحساسات على نفس الدائرة.
لأنك تشتري المنتج الأصلي الذي يحمي مبناك من مخاطر الحريق الفجائية ويقلل من نسب الهالك أثناء التركيب، كما نوفر لكِ في جهزلي شهادات الاعتماد التي تسهل عملية فحص الدفاع المدني للمنشأة.
كابل السويدي (Flame Retardant) يمنع انتشار النار عبر الكابل، أما الكابلات الـ (Fire Rated) فهي مصممة لتعمل تحت النار المباشرة لفترات محددة. كابل السويدي شيلد هو الخيار القياسي والأكثر تداولاً للمباني الإدارية والسكنية.
