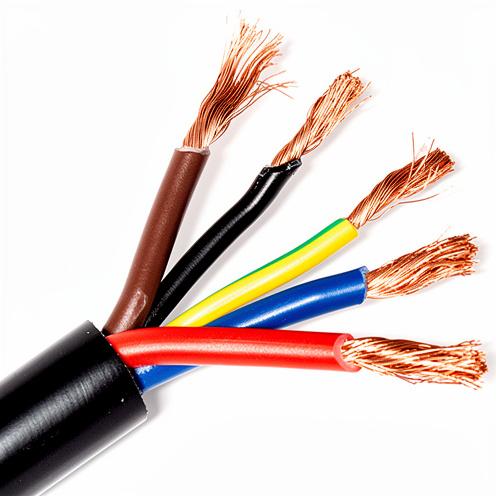

كابل السويدي نحاس "شعر" كنترول | الديناميكية والتحكم في كابل واحد 🔄
المواصفة الفنية: Class 5 Flexible | جهد 300/500 فولت | مرونة بلا حدود
يُعد كابل السويدي "الشعر" (Flexible Control Cable) الحل الهندسي الأمثل للتوصيلات التي تتطلب حركة ديناميكية أو انحناءات حادة. بفضل شعيرات النحاس عالية المرونة، يضمن هذا الكابل استمرارية الإشارة والطاقة في أكثر الظروف الميكانيكية تعقيداً، مما يجعله الاختيار الأول للوحات التحكم، الماكينات الصناعية، وأنظمة المصاعد.
التشريح الهندسي والمزايا الفريدة
1. قلب الموصل (Flexible Copper - Class 5) يتكون الموصل من مئات الشعيرات النحاسية الرفيعة والمجدولة بدقة فائقة. هذا التصميم يمنح الكابل "ذاكرة مرنة"، حيث يمكن ثنيه وتحريكه آلاف المرات دون تعرض الشعيرات الداخلية للقطع أو الإجهاد، وهو ما يميزه عن الكابلات الصلبة.
2. عزل الـ PVC عالي المرونة تم تغليف الشعيرات بمادة PVC خاصة تمتاز بالنعومة والمتانة في آن واحد. هذا العزل يسمح للكابل بالانزلاق بسهولة داخل المواسير والـ (Cable Trays)، كما يوفر حماية ممتازة ضد الاهتزازات الميكانيكية.
3. نظام الترقيم والتمييز (Easy Identification) تأتي أطراف الكابل الداخلية مرقمة أو ملونة بوضوح فائق، مما يسهل على الفنيين والمهندسين عملية الربط والبرمجة داخل لوحات التحكم المعقدة، ويقلل من احتمالية حدوث أخطاء في التوصيل.
المزايا التشغيلية بضمان "جهزلي"
مقاومة الاهتزازات: مثالي للماكينات والمحركات التي تصدر اهتزازات مستمرة، حيث تمتص الشعيرات النحاسية الصدمات دون انقطاع التيار.
التركيب في المساحات الضيقة: بفضل مرونته العالية، يمكن تمريره في الزوايا الحادة والمسارات المنحنية التي يصعب استخدام الكابلات الجامدة فيها.
ثبات الأداء الكهربائي: يضمن النحاس النقي استقرار الجهد الكهربائي، مما يحمي الحساسات (Sensors) والقطع الإلكترونية الحساسة داخل دوائر الكنترول.
نقاط الولاء
اكسب من هذا الشراء
+7نقاط
الحد الأقصى للخصم بالنقاط
E£11
باستخدام 114,570 نقطة
اشترِ هذا المنتج لتكسب 7 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£11 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
كابل السويدي نحاس "شعر" كنترول | الديناميكية والتحكم في كابل واحد 🔄
لماذا كابلات الكنترول "الشعر" من السويدي؟
في عالم الصناعة، تعتمد كفاءة الماكينات على دقة إشارات التحكم. كابل السويدي نحاس شعر 300/500V صُمم خصيصاً ليتحمل الاهتزازات الميكانيكية والحركات التكرارية التي قد تؤدي في الكابلات العادية (المصمتة) إلى تشققات في النحاس أو العزل. استخدام شعيرات النحاس النقي بنسبة 99.9% يضمن استجابة فورية للإشارات الكهربائية وأقل مقاومة ممكنة، مما يحمي الأجهزة الحساسة من أي تذبذب في التيار.
الهيكل الهندسي والمواصفات التقنية
يتكون كابل الكنترول المرن من السويدي من طبقات تكنولوجية تضمن طول العمر والاعتمادية:
الموصل الشعري (Flexible Conductor): يتكون من حزم من أسلاك النحاس الأحمر الرفيعة جداً والمجدولة (Flexible Copper Strands). تم تصنيفه كفئة خامسة (Class 5) وفقاً للمعايير الدولية، وهي الفئة الأعلى في المرونة.
العزل الداخلي (PVC Insulation): كل قلب (Core) معزول بمادة PVC عالية الجودة. في كابلات الكنترول، يتم تمييز القلوب إما بالألوان القياسية أو بالأرقام المطبوعة بوضوح (1, 2, 3...) على العزل الأسود، مع وجود طرف "أرضي" أخضر في أصفر.
الحشو والتدعيم: يتم استخدام مواد حشو مرنة داخل الكابل للحفاظ على شكله الدائري ومنع الاحتكاك الداخلي بين القلوب أثناء الثني.
الغلاف الخارجي (Outer Sheath): طبقة خارجية من الـ PVC الرمادي (أو الأسود حسب الطلب) تتميز بمقاومة عالية للاحتكاك، الزيوت، ودرجات الحرارة المتوسطة، كما أنها "مؤخرة للاشتعال" (Flame Retardant).
تطبيقات الكابل في القطاعات المختلفة 🏭
بفضل جهده التشغيلي 300/500V، يعد هذا الكابل مثالياً لـ:
لوحات التحكم الصناعية: للربط بين الحساسات (Sensors) ووحدات الـ PLC والمحركات الصغيرة.
خطوط الإنتاج: التمديدات التي تتطلب حركة ترددية للروبوتات أو السيور الناقلة.
الأجهزة المنزلية والتجارية: لتوصيل الأجهزة التي تتطلب كبلاً مرناً يتحمل التداول المستمر.
المصاعد والرافعات: في دوائر التحكم التي تتحرك بشكل رأسي أو أفقي. 🏗️
جداول البيانات الفنية (Technical Tables) 📊
جدول (1): مقاسات كابلات الكنترول الشعر الشائعة
عدد القلوب (Cores)
المقاس (مم²)
أقصى تيار للهواء (أمبير)
أقصى قطر خارجي (مم)
5 طرف
1/1.5
12 - 18 أمبير
1/1.5 مم
7 طرف
1.0 / 1.5
15 - 25 أمبير
1.0 / 1.5 مم
12 طرف
1
10 - 16 أمبير
1 مم
جدول (2): المواصفات القياسية للاختبار
الخاصية
المواصفة / القيمة
نوع الموصل
نحاس مرن (شعيرات) Class 5 🔴
جهد التشغيل
300 / 500 فولت
حرارة التشغيل القصوى
70 درجة مئوية
حرارة القصر (Short Circuit)
160 درجة مئوية
معيار التصنيع
IEC 60227 / BS 6500
لماذا كابل السويدي هو الأفضل في السوق؟ 💎
سهولة التوصيل: بفضل الشعيرات المرنة، يمكن تركيب "الترامل" (Ferrules) بسهولة فائقة، مما يضمن اتصالاً كهربائياً محكماً يمنع حدوث "الشرر" (Sparking).
مقاومة الإجهاد: الكابل يتحمل مئات الآلاف من دورات الثني دون أن يتأثر العزل أو تتقصف شعيرات النحاس.
وضوح الأرقام: في الكابلات متعددة الأطراف (مثل 12 أو 24 طرف)، تكون الأرقام مطبوعة بدقة عالية تجعل عملية "الترقيم" (Labeling) سريعة وخالية من الأخطاء. ✅
دليل التركيب والصيانة 🔧
استخدام الترامل: يُنصح دائماً باستخدام "ترامل" (Insulated Ferrules) عند أطراف الكابل لضمان ثبات الشعيرات داخل مفاتيح الربط.
تجنب الشد الزائد: عند سحب الكابل في المواسير، يجب ألا تتجاوز قوة الشد الحدود المسموح بها لتجنب استطالة النحاس.
الفرز والترتيب: استخدم "دكت" (Cable Duct) داخل اللوحة لتنظيم الكابلات، مما يساعد على تبريدها وإطالة عمرها.
نحاس نقي
نحاس نقي
300/500فولت
300/500فولت
بولي فينيل كلورايد
بولي فينيل كلورايد
70 درجة مئوية
70 درجة مئوية
90درجة مئوية
90درجة مئوية
سلك مفرد
سلك مفرد
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
الشعر مرن جداً ومكون من أسلاك رفيعة للحركة، أما المصمت فهو صلب ومخصص للتمديدات الثابتة داخل الحوائط.
يعني أن الكابل يتحمل 300 فولت بين الفاز والأرض، و500 فولت بين الفازات، وهو مناسب تماماً لدوائر التحكم.
نعم، للمحركات الصغيرة التي تعمل بجهد 220V أو 380V وبقدرات تتناسب مع تيار الكابل.
الغلاف PVC القياسي يقاوم الزيوت بشكل متوسط؛ للتطبيقات المشبعة بالزيوت يُفضل طلب النوع المعالج (Oil Resistant).
لتمييزها بصرياً عن كابلات الباور (السوداء) وكابلات الجهد المتوسط (الحمراء).
لا، غلاف الـ PVC محكم تماماً ويمنع تسرب الماء للداخل، بشرط عزل النهايات.
يعتمد ذلك على عدد الإشارات (Signals) التي تحتاج لنقلها؛ فكل حساس أو مفتاح يحتاج لطرفين على الأقل.
نعم، معظم كابلات الكنترول من السويدي تحتوي على طرف أخضر في أصفر للحماية الأرضية.
يضمن أقل فقد للإشارة وأعلى كفاءة في التوصيل الكهربائي دون سخونة.
رغم مرونته، يُنصح بأن يكون قطر الانحناء 6 أضعاف قطر الكابل لضمان سلامة العزل.
نعم، يمكنك التأكد من خلال "العلامة المائية" والطباعة الليزرية لاسم "Elsewedy Cables".
يتحمل حتى 70 درجة مئوية، وهي الدرجة القياسية لمعظم التطبيقات الصناعية.
في الكابلات متعددة الأطراف، تكون القلوب سوداء ومطبوع عليها أرقام بيضاء متسلسلة لسهولة الفرز.
التميز يكمن في المرونة الميكانيكية الفائقة. الموصلات من الفئة الخامسة (Class 5) تتكون من عدد كبير من الشعيرات النحاسية الدقيقة جداً والمجدولة معاً، مما يسمح للكابل بالانحناء المتكرر والحركة المستمرة دون حدوث "إجهاد للمعدن" (Metal Fatigue) أو تكسر الشعيرات، وهو أمر حيوي جداً في الماكينات المتحركة وخطوط الإنتاج التي لا تتوقف.
هذا الكابل مصمم أساساً لـ دوائر التحكم والإشارات (Control & Signaling) وليس لدوائر القوى (Power) ذات الأحمال العالية. جهد 300/500 فولت مثالي لربط الحساسات، لوحات الـ PLC، والكونتاكتورات. لتشغيل المحركات الكبيرة، يُفضل استخدام كابلات القوى المخصصة (Power Cables) التي تتحمل جهوداً وتيارات أعلى، إلا إذا كان المحرك صغيراً جداً وضمن حدود الأمبير الخاصة بمقطع الكابل.
لوحات التحكم (Control Panels) غالباً ما تكون مزدحمة بالأسلاك وتولّد حرارة داخلية. عزل الـ PVC من السويدي معالج ليتحمل درجات حرارة تشغيل مستمرة تصل إلى 70 درجة مئوية، كما يتميز بنعومة السطح التي تسهل عملية "التدكيك" والسحب داخل المجاري البلاستيكية (Ducts)، بالإضافة إلى مقاومته للزيوت الخفيفة والرطوبة التي قد تتواجد في بيئة المصانع.
هذا مصمم لـ سهولة التتبع ومنع أخطاء التوصيل. في أنظمة التحكم المعقدة التي تحتوي على 10 أو 20 طرفاً داخل الكابل الواحد، يساعد الترقيم أو اختلاف الألوان الفني على ربط كل إشارة بمكانها الصحيح في الـ Terminal Block بدقة وسرعة، مما يسهل عمليات الصيانة وتصحيح الأخطاء (Troubleshooting) مستقبلاً.
نعم، هو الخيار المثالي لهذه الحالات. الكابلات الصلبة (Solid) قد تتعرض للكسر أو الفك من نقاط الربط بسبب الاهتزازات المستمرة للماكينات، بينما الكابل "الشعر" المرن يمتص هذه الاهتزازات دون تأثر، مما يضمن بقاء نقاط التلامس الكهربائي (Contact Points) قوية ومستقرة، ويمنع حدوث أعطال "التماس اللحظي" التي يصعب اكتشافها.
تصنيف Class 5 يعني أن الموصل يتكون من شعيرات نحاسية دقيقة جداً ومجدولة بكثافة عالية، مما يمنحه مرونة ميكانيكية فائقة تسمح للكابل بالتحرك والانحناء المتكرر دون حدوث "إجهاد معدني" أو كسر للشعيرات، وهو أمر حيوي في الماكينات المتحركة ولوحات التحكم المزدحمة.
نظراً لأن السويدي تستخدم نحاساً بنسبة نقاء 99.9%، فإن المقاومة الكهربائية تكون في أدنى مستوياتها، مما يضمن انتقال إشارات التحكم (مثل إشارات 4-20mA أو 0-10V) بدقة عالية وبدون فقد أو تشتت، وهو ما يحافظ على دقة قراءات الحساسات (Sensors).
نعم، الغلاف الخارجي مصمم من مركب PVC مطور يمتاز بمقاومة جيدة للزيوت والمواد الكيميائية الخفيفة الشائعة في بيئات التصنيع، كما أنه يحمي القلب النحاسي من الرطوبة والاحتكاك الميكانيكي المستمر.
هذا النطاق من الجهد مصمم خصيصاً لدوائر التحكم والإشارة، حيث يوفر سمك عازل مثالي يجمع بين الأمان الكهربائي وبين الحفاظ على قطر كابل نحيف ومرن، مما يسهل عملية التمديد داخل الـ (Cable Trays) والقنوات الضيقة.
استخدام الترامل يضمن تجميع كافة الشعيرات النحاسية في وحدة واحدة صلبة تحت مسمار الربط، مما يمنع تشتت الشعيرات أو حدوث قصر كهربائي (Short Circuit) ناتج عن شعيرات متفلتة، ويضمن أقصى مساحة تلامس لتقليل الحرارة.
يمكن استخدامه لتغذية الأحمال الخفيفة والمتوسطة التي لا تتجاوز جهد 500 فولت، وهو مثالي لتغذية المحركات الصغيرة والمعدات التي تتطلب كابلاً مرناً يتحمل الاهتزازات الناتجة عن التشغيل.
توفر السويدي أطرافاً داخلية مرقمة بوضوح أو ملونة وفق المعايير الدولية، مما يسهل على المهندس تتبع الدائرة وسرعة الربط (Wiring)، ويقلل بشكل كبير من أخطاء التوصيل أثناء عمليات الصيانة أو التركيب الأولي.
صُمم الكابل ليعمل بكفاءة تامة في درجة حرارة موصل تصل إلى 70 درجة مئوية، مما يجعله مناسباً للعمل في الظروف الجوية المعتادة والمصانع التي لا تشهد ارتفاعات حرارية غير طبيعية.
لأن الكابلات مجهولة المصدر غالباً ما تستخدم نحاساً معاد تدويره أو شعيرات غير متجانسة القطر، مما يؤدي لسخونة الكابل وانهيار العزل سريعاً، بينما يضمن السويدي تجانس الشعيرات ودقة القطر لكل شعيرة.
بكل تأكيد، فهو الكابل المفضل لربط أجهزة الـ PLC، وشاشات التحكم (HMI)، والمحركات الترددية، حيث توفر مرونته العالية عمراً افتراضياً طويلاً يتناسب مع طبيعة الحركة المستمرة في خطوط الإنتاج.
