الدليل الشامل والمعمارية الفيزيائية لقاطع الحماية المصبوب ComPact NSX بقدرة قطع 50 كيلو أمبير و4 أقطاب مع حماية كاملة للمسارات الأربعة ووحدة إعتاق TMD من شنايدر إلكتريك: هندسة الاستقرار الفائق والتحكم المتقدم في شبكات التوزيع ذات الأحمال العالية
مقدمة تعريفية بمنظومات الحماية الفائقة وقواطع الهيكل المصبوب ذات الأداء الشاق للوحات الرئيسية والفرعية
تتبوأ شبكات توزيع الطاقة الكهربائية ذات التيارات الضخمة والدوائر الرئيسية والفرعية الحساسة مكانة لا غنى عنها في استمرارية تشغيل المصانع الكبرى، المجمعات التجارية الضخمة، والمنشآت الحيوية التي تعتمد على استقرار تام في تدفق الطاقة. وتبرز قواطع الحماية المصبوب ComPact NSX بقدرة قطع تبلغ 50 كيلو أمبير، وتجهيز بأربع مسارات تشغيلية مع حماية كاملة للمسارات الأربعة ووحدة إعتاق TMD من شنايدر إلكتريك (Schneider Electric ComPact NSX Molded Case Circuit Breaker with 50kA 4P4D TMD Trip Unit) باعتبارها الحل الهندسي الأقوى والأكثر موثوقية، حيث تم تصميمها خصيصاً لامتصاص وإخماد طاقات القصر العالية جداً، مع توفير حماية متكاملة لخط المحايد واستجابة فورية ومستقرة للأحمال، مما يضمن أعلى معايير الأمان التشغيلي وحماية الأصول عبر منصة جهزلي.

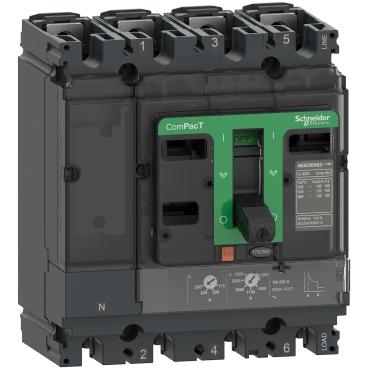

هيكل قالبي هندسي متين وعالي التحمل لاستقرار وتوزيع آمن للتيار المتردد تعتمد المعمارية الهندسية لـ قاطع الحماية المصبوب ComPact NSX بقدرة قطع تبلغ 50 كيلو أمبير، وتجهيز بأربع مسارات تشغيلية مع حماية كاملة للمسارات الأربعة ووحدة إعتاق TMD من شنايدر إلكتريك على هيكل قالبي هندسي متين وعالي التحمل، صُمم خصيصاً ليضمن استقراراً كاملاً وتوزيعاً آمناً للتيار المتردد بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي. يمنح هذا الهيكل القالبي الثقيل والمصنوع من بوليمرات هندسية متطورة القاطع قدرة فائقة على تحمل الضغوط الميكانيكية الهائلة والإجهادات الحرارية والاهتزازات الناتجة عن تدفق التيارات الضخمة في البيئات الصناعية القاسية.
