الدليل الشامل والمعمارية الفيزيائية لقاطع الحماية المصبوب ComPact NSX بقدرة قطع 50 كيلو أمبير وثلاثة أقطاب من شنايدر إلكتريك: هندسة الاستقرار العالي وإدارة تيارات القصر الكبيرة جداً في شبكات التوزيع
مقدمة تعريفية بمنظومات الحماية الفيزيائية وقواطع الهيكل المصبوب ثلاثية الأقطاب ذات القدرة الكبيرة للوحات الرئيسية والفرعية
تتبوأ شبكات توزيع الطاقة الكهربائية ذات التيارات المرتفعة والدوائر الرئيسية والفرعية مكانة بالغة الأهمية في ضمان استمرارية التشغيل الموثوق للمنشآت الصناعية، التجارية الكبرى، والمجمعات الحيوية التي تعتمد على استقرار تام ومستدام في تدفق التيار المتردد. وتبرز قواطع الحماية المصبوب ComPact NSX بقدرة قطع تبلغ 50 كيلو أمبير، وتجهيز بثلاثة مسارات توزيع متكاملة من شنايدر إلكتريك (Schneider Electric ComPact NSX Molded Case Circuit Breaker with 50kA and 3P Configuration) باعتبارها الحل الهندسي الموثوق الذي يدمج بين المتانة الهيكلية الفائقة والقدرة الدقيقة على إدارة وتوزيع التيار، لتقديم أداء استثنائي في حماية الشبكات والأصول عبر منصة جهزلي.
المعمارية الهندسية والفيزيائية لقاطع NSX 50kA 3P

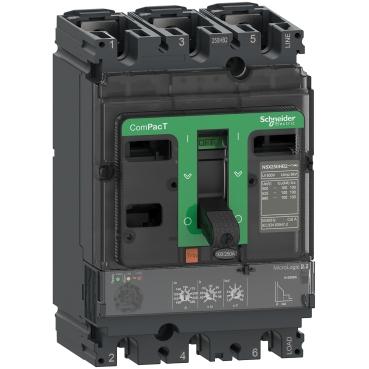

هيكل قالبي هندسي متين وعالي التحمل لاستقرار وتوزيع آمن للتيار المتردد تعتمد المعمارية الهندسية لـ قاطع الحماية المصبوب ComPact NSX بقدرة قطع تبلغ 50 كيلو أمبير، وتجهيز بثلاثة مسارات توزيع متكاملة من شنايدر إلكتريك على هيكل قالبي هندسي متين وعالي التحمل، صُمم خصيصاً ليضمن استقراراً كاملاً وتوزيعاً آمناً للتيار المتردد بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي. يوفر هذا الهيكل القالبي الثقيل والمصنوع من بوليمرات هندسية متطورة ومقاومة للاشتعال درعاً حامياً قادراً على امتصاص الإجهادات الميكانيكية والحرارية الكبيرة الناتجة عن التشغيل المستمر تحت مختلف ظروف العمل الشاقة.
