الدليل الشامل لنظام التحويل التلقائي ATS (Schneider Compact NSX - 36kA - Micrologic 2.3) من شنايدر إلكتريك: قمة الهندسة الذكية وحماية شبكات الطاقة المتقدمة
مقدمة تعريفية بمنظومات التحويل الذكية المزودة بوحدات مايكرولوجيك وأدوارها الجوهرية في المنشآت
في طليعة التطور الهندسي لأنظمة توزيع الطاقة والأتمتة الكهربائية الحديثة، تبرز الحاجة الملحة لوجود حلول لا تقتصر فقط على ضمان استمرارية التيار، بل تمتد لتوفير مستويات غير прецеدنتية من الحماية الإلكترونية الذكية وقابلية الضبط الدقيق لأحمال المنشآت الحيوية والتجارية الكبرى. يُعد نظام التحويل التلقائي أو القاطع القلاب الأوتوماتيكي (Automatic Transfer Switching System - ATS) المزود بوحدة الحماية الإلكترونية الذكية Micrologic 2.3 وسعة قطع تبلغ 36 كيلو أمبير (36kA) التابع لشركة شنايدر إلكتريك (Schneider Electric) بمثابة قمة الابتكار الهندسي في حماية وإدارة شبكات الطاقة الحيوية. يعتمد هذا النظام على دمج قاطعين رئيسيين من عائلة Compact NSX مجهزين بوحدات "مايكرولوجيك" إلكترونية دقيقة، مع قاعدة تعشيق ميكانيكية وكهربائية صلبة ومواتير شحن آلي متطورة؛ لضمان نقل الأحمال بسلاسة تامة بين الشبكة ومولد الطوارئ، مع توفير حماية إلكترونية متقدمة وقابلة للضبط بدقة عالية ضد التيارات الزائدة وتيارات القصر بداخل الموقع عبر منصة جهزلي، لتشكل هذه المنظومة العقل الإلكتروني المدبر والدرع الحصين لأعقد شبكات التوزيع الكهربائي.
هندسة الحماية الإلكترونية الذكية عبر وحدات Micrologic 2.3 تعتمد المعمارية الكهربائية المتقدمة للنظام على دمج وحدات الرحلة الإلكترونية (Micrologic 2.3 Electronic Trip Units) داخل قواطع Compact NSX. تتميز هذه الوحدات بقدرتها الفائقة على المعالجة الرقمية لإشارات التيار المار في الأقطاب، مما يتيح ضبطاً دقيقاً وحساساً لعتبات الحماية ضد الحمل الزائد (Long-time protection)، الحماية ضد القصر اللحظي أو ذو التأخير القصير (Short-time protection)، والحماية ضد الأعطال السريعة بداخل الموقع عبر منصة جهزلي، متجاوزة بذلكLimitations رحلات الحماية الحرارية والمغناطيسية التقليدية.
نقاط الولاء
اكسب من هذا الشراء
+46,737نقاط
الحد الأقصى للخصم بالنقاط
E£70,106
باستخدام 701,063,250 نقطة
اشترِ هذا المنتج لتكسب 46,737 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£70,106 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل لنظام التحويل التلقائي ATS (Schneider Compact NSX - 36kA - Micrologic 2.3) من شنايدر إلكتريك: قمة الهندسة الذكية وحماية شبكات الطاقة المتقدمة
هندسة سعة القطع البالغة 36 كيلو أمبير (36kA) والأداء الشاق
تم تصميم القواطع ضمن هذا النظام الهندسي لتحمل ومقاطعة تيارات قصر تصل إلى 36 كيلو أمبير (36kA)، مما يوفر معمارية فيزيائية قوية قادرة على امتصاص الصدمات الحرارية والكهرومغناطيسية الناتجة عن أقوى الأعطال المفاجئة في الشبكة الصناعية الرئيسية دون أن يتعرض نظام التحويل أو اللوحة لأي انهيار هيكلي بداخل الموقع عبر منصة جهزلي.
هندسة التعشيق الميكانيكي والكهربائي ومواتير الشحن الآلي المتطورة
يتكامل النظام في بنيته الهيكلية مع قواعد تعشيق ميكانيكي صلبة تمنع منعاً باتاً التزامن أو الإغلاق المزدوج لقاطعي الشبكة والمولد، مدعومة بمواتير شحن آلي (Motor Mechanism) ووحدات تحكم ذكية تتولى إعادة تهيئة اليايات وتنفيذ أوامر التبديل الفوري للأحمال في أجزاء من الثانية فور حدوث الطوارئ بداخل الموقع عبر منصة جهزلي.
ميكانيكية العمل والتفاعل التشغيلي لنظام التحويل التلقائي الذكي (Micrologic 2.3)
آلية الرصد والتقييم الرقمي للمعلمات الكهربائية
تبدأ ميكانيكية العمل في النظام بمراقبة دقيقة ومستمرة لمعلمات الجهد والتردد للشبكة العمومية، بينما تتولى وحدات Micrologic 2.3 مراقبة تيارات الأحمال بدقة رقمية متناهية. طالما أن الأوضاع طبيعية، يظل قاطع الشبكة في وضع الوصل (ON) ومغذياً للمنشأة، بينما يظل قاطع المولد في وضع الفصل (OFF) واليايات مشحونة وجاهزة للتدخل الفوري بداخل الموقع عبر منصة جهزلي.
آلية التبديل الأوتوماتيكي والعودة الآمنة الذكية
عند هبوط الجهد الرئيسي أو انقطاعه، تصدر وحدة التحكم أمراً ببدء تشغيل مولد الطوارئ. وبمجرد استقرار جهد المولد، تنفذ المنظومة عملية فتح قاطع الشبكة وإغلاق قاطع المولد بسلاسة تامة دون انقطاع يذكر للأحمال الحساسة. وفي حال عودة التيار الرئيسي للشبكة واستقراره لفترة زمنية مبرمجة، تعكس المنظومة العملية آلياً ليعود الحمل للشبكة ويتوقف المولد بعد فترة التبريد المخصصة بداخل الموقع عبر منصة جهزلي.
التثبيت الهيكلي الدقيق داخل لوحات التوزيع الرئيسية

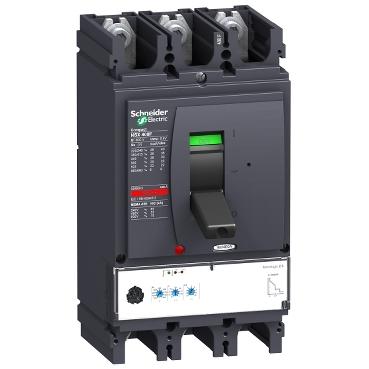

يتم تثبيت قاطعي Compact NSX المجهزين بوحدات Micrologic 2.3 بعناية فائقة داخل هيكل اللوحة الرئيسية، مع تركيب قاعدة التعشيق الميكانيكي وموتورات الشحن الآلي لضمان التطابق التام للمحاور وحرية الحركة دون أي إجهاد ميكانيكي بداخل الموقع عبر منصة جهزلي.
التوصيل الكهربائي لدوائر القوى والكنترول ووحدات التحكم الرقمية
تُوصل الكابلات الرئيسية الثقيلة بأطراف القواطع المعززة، وتُربط أسلاك دوائر التحكم، إشارات المحركات، ومنظومة الكنترول بوحدة التحكم الذكية بدقة هندسية متناهية، مع التأكد من فصل وتأمين دوائر الإشارات الرقمية عن دوائر القوى العالية بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
وحدة الحماية الإلكترونية Micrologic 2.3
معالجة رقمية وضبط دقيق لعتبات الحماية ضد الأحمال والقصر
حماية فائقة ومخصصة تتناسب بدقة مع متطلبات الأحمال الحساسة
سعة قطع تبلغ 36 كيلو أمبير (36kA)
تحمل ومقاطعة تيارات الأعطال والقصر العالية بأمان تام
حماية قصوى للوحة والأحمال من التدمير عند حدوث قصر مدمر
عائلة قواطع Compact NSX المتقدمة
إدارة وتوزيع الطاقة الكهربائية باعتمادية عالمية
موثوقية عالية واستمرارية تشغيل مشهود لها من شنايدر
نظام التعشيق الميكانيكي والكهربائي الصلب
منع غلق قاطع الشبكة والمولد في نفس الوقت
القضاء التام على خطر التغذية العكسية والمخاطر المميتة
موتورات الشحن الآلي ووحدة التحكم الذكية
أتمتة كاملة لعمليات إعادة الشحن والتحويل السريع للأحمال
استجابة فورية ونقل آمن للطاقة دون تدخل بشري
المميزات والعيوب الموضوعية
المميزات الأساسية
حماية إلكترونية ذكية ودقيقة للغاية بفضل وحدات Micrologic 2.3 القابلة للضبط بداخل الموقع عبر منصة جهزلي.
سعة قطع تبلغ 36kA تجعله مثالياً للبيئات الصناعية والتجارية ذات تيارات القصر الكبيرة.
أتمتة كاملة وموثوقة لعمليات تبديل مصادر الطاقة بين الشبكة والمولدات الكبرى.
مستوى أمان فائق بفضل منظومة التعشيق الصلبة ومراقبة الأداء الرقمي.
العيوب والمعوقات الموضوعية
يتطلب مساحات تركيب واسعة نسبياً داخل لوحات التوزيع بسبب حجم القواطع ومنظومة الموتورات.
تكلفة استثمارية أوليّة مرتفعة مقارنة بالأنظمة التقليدية ذات الحماية الحرارية والمغناطيسية البسيطة.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية
المستشفيات الكبرى، مراكز البيانات، والمرافق الحيوية التي تتطلب دقة متناهية في الحماية واستمرارية الطاقة بداخل الموقع عبر منصة جهزلي.
المصانع المتقدمة، الأبراج التجارية الضخمة، والمنشآت التي تحمل أحمالاً حساسة تتأثر بالتقلبات الكهربائية.
لوحات التوزيع العمومية واللوحات الرئيسية (Main Distribution Boards).
الاستخدامات غير المناسبة
التطبيقات السكنية البسيطة أو المنشآت الصغيرة التي لا تتطلب حماية إلكترونية متقدمة ولا تتوفر لديها ميزانيات أو مساحات مناسبة.
اللوحات التي تفتقر لمصادر تغذية مزدوجة (شبكة ومولد) حيث ينتفي الغرض الأساسي لنظام ATS.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام: افصل جميع مصادر الطاقة (الشبكة والمولد) وتأكد تاماً باستخدام أجهزة القياس من انعدام الفولتية قبل البدء بداخل الموقع عبر منصة جهزلي.
توصيل الكابلات ودوائر الكنترول: صل الكابلات الرئيسية الثقيلة وأسلاك التحكم ووحدة التحكم الذكية بدقة وفقاً للمخططات المعتمدة بداخل الموقع عبر منصة جهزلي.
برمجة وحدات Micrologic واختبار النظام: اضبط قيم وحدات الحماية الإلكترونية بدقة حسب دراسة الأحمال، ثم قم بإجراء اختبارات محاكاة انقطاع التيار للتأكد من سلاسة وسرعة تحويل الأحمال واستقرار الأداء.
تنبيه هام للسلامة: يُحظر نهائياً لمس أطراف التوصيل الرئيسية أو محاولة العبث بإعدادات وحدات Micrologic الإلكترونية أثناء وجود النظام تحت الجهد الكهربائي العالي لتفادي أخطار الصعق أو حدوث قصر مدمر.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لتوصيلات الكابلات الثقيلة: تحقق بانتظام من ثبات مسامير ربط الكابلات الرئيسية وخلوها من أي علامات سخونة أو تآكل بداخل الموقع عبر منصة جهزلي.
مراجعة إعدادات وحدات الحماية الإلكترونية: تحقق دورياً من استقرار إعدادات وحدات Micrologic 2.3 ومطابقتها لمتطلبات الأحمال الفعلية.
نظافة اللوحة ومحيط المكونات: حافظ على نظافة اللوحة الداخلية وخلوها من الأتربة والرطوبة لضمان سلامة الحركة الميكانيكية والدوائر الإلكترونية الرقمية.
نصائح هامة قبل الشراء
دراسة تيارات القصر والأحمال بدقة: تأكد من أن سعة القطع (36kA) وإعدادات وحدات Micrologic 2.3 تتناسب تماماً مع الحسابات الهندسية لشبكتك بداخل الموقع عبر منصة جهزلي.
التحقق من تكامل جميع ملحقات الأتمتة: تأكد من شمول النظام لوحدة التحكم الذكية، موتورات الشحن، وقاعدة التعشيق المتوافقة تماماً مع القواطع.
الشراء من مصادر معتمدة: احرص على اقتناء أنظمة شنايدر إلكتريك الأصلية وملحقاتها حصرياً عبر منصة جهزلي لضمان الجودة العالية، المعايير الصناعية المعتمدة، والحصول على الدعم الفني الموثوق.
الخلاصة الشاملة
يُعد نظام التحويل التلقائي ATS المعتمد على قواطع Compact NSX بسعة 36 كيلو أمبير (36kA) والمزود بوحداث الحماية الإلكترونية الذكية Micrologic 2.3 من شنايدر إلكتريك قمة الهندسة المتطورة لحماية وإدارة شبكات الطاقة الحيوية. بفضل دقته الرقمية في الحماية، سعة القطع العالية، منظومة التعشيق الصلبة، ومواتير الشحن الآلي، يضمن هذا النظام استمرارية التيار الكهربائي وحماية الأحمال الحساسة في أقسى الظروف التشغيلية. يمثل اختيار هذا النظام الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأبرز لتحقيق أعلى مستويات الأمان، الموثوقية، والتحكم الذكي في منشأتك.
