ملف إفلات قواطع تيار كومباكت للأجهزة من 100 إلى 630 أمبير - شنايدر إلكتريك

الدليل الشامل لملفات إفلات قواطع كومباكت NSX (MX / MN) من شنايدر إلكتريك: هندسة الأمان التنفيذي وفصل الطوارئ في اللوحات الكهربائية

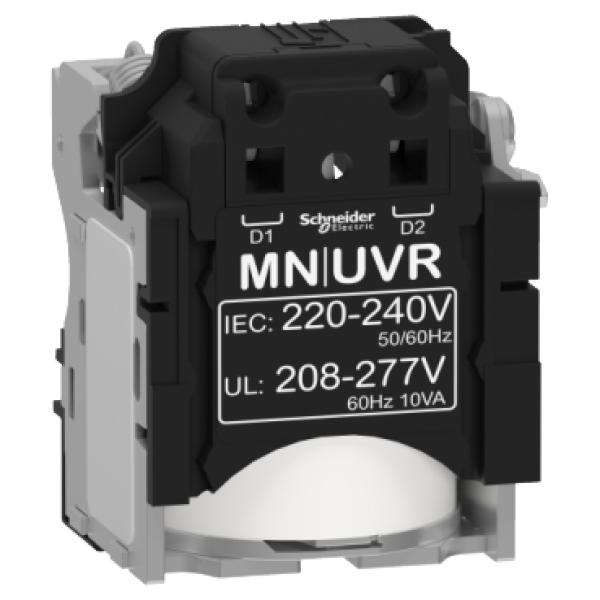

هندسة الاستشعار المستمر لملف انخفاض الجهد (Undervoltage Release - MN)

على الجانب الآخر، تتميز معمارية ملف انخفاض الجهد (MN UVR) المخصص لقواطع NSX باعتمادها على دائرة كهرومغناطيسية مصممة للبقاء ممغنطة باستمرار تحت تأثير جهد التغذية الطبيعي للشبكة. يقوم هذا الملف بمسك ذراع التحرير ميكانيكياً طالما أن الجهد ضمن النطاق الآمن (عادة بين 70% إلى 110% من الجهد المقنن)؛ وفي حال هبوط الجهد دون الحد المسموح به أو انقطاعه تماماً، يضعف المجال المغناطيسي فجأة، مما يتسبب في تحرير الذراع وفتح القاطع تلقائياً لحماية الأحمال الحساسة والمحركات من أضرار الجهد المنخفض بداخل الموقع عبر منصة جهزلي.

هندسة التكامل الهيكلي الداخلي في قواطع Compact NSX

تُصمم هذه الملفات بهندسة مدمجة ومبتكرة تتيح إدخالها وتثبيتها بسهولة تامة داخل التجويفات والفتحات الداخلية المخصصة على جانبي الهيكل الرئيسي لقواطع Compact NSX، مع وجود أطراف توصيل كهربائية واضحة ومخارج ميكانيكية متوافقة هندسياً مع قضبان التشغيل الداخلي للقاطع بداخل الموقع عبر منصة جهزلي دون أي حاجة لتعديلات هيكلية معقدة.

ميكانيكية العمل والتفاعل التشغيلي لملفات (MX & MN)

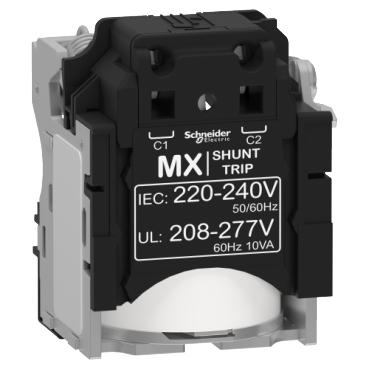

آلية الاستجابة الفورية لملف الشنت (MX) في حالات الطوارئ

تتولى ميكانيكية العمل في ملف الإفلات الخارجي مراقبة إشارات دوائر التحكم؛ وعند الضغط على زر الإيقاف الطارئ في المنشأة أو تلقي إشارة من لوحة إنذار الحريق المركزية، يتدفق التيار لحظياً في الملف ليولد قوة ميكانيكية دافعة تحرر قفل القاطع، مما يقطع التغذية الكهربائية فوراً عن المنطقة المستهدفة لمنع انتشار الحريق أو تفاقم الخطر بداخل الموقع عبر منصة جهزلي.

آلية الحماية الذاتية لملف انخفاض الجهد (MN) ضد تذبذب الشبكة

تتفاعل ميكانيكية ملف UVR بشكل مستمر مع جهد الشبكة، حيث تمنع إعادة غلق القاطع يدوياً أو آلياً طالما أن جهد التغذية أدنى من الحد الأدنى المقنن، مما يحمي الأصول والمعدات باهظة الثمن من الاحتراق الناتج عن محاولات التشغيل المتكررة بجهد غير كافٍ بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والربط الميداني لملفات الإفلات

آلية التركيب الداخلي دون الحاجة لأدوات معقدة

تُثبت ملفات (Shunt أو MN) في الفراغات الداخلية المخصصة ضمن هيكل قاطع Compact NSX، حيث تعتمد على تعشيق ميكانيكي دقيق يربط بين حركة دبوس الملف وخطاطيف الإفلات الداخلية للقاطع بداخل الموقع عبر منصة جهزلي.

التوصيل الكهربائي لدوائر التحكم والمراقبة

يتم توصيل أسلاك التحكم الخاصة بالملف بأطراف التوصيل اللولبية المتاحة بدقة، مع ربطها بمسارات التيار المستهدف أو دوائر الطوارئ الخارجية مع مراعاة مطابقة جهد الملف تماماً لجهد منظومة التحكم بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية

• توفير مستويات أمان فائقة تتيح فصل الشبكة عن بعد في حالات الطوارئ القصوى بداخل الموقع عبر منصة جهزلي.

• حماية فعالة للمحركات والمعدات الحساسة ضد تذبذب وهبوط الجهد الكهربائي.

• تكامل هندسي سلس ومخصص لعائلة قواطع Compact NSX الشهيرة.

• استجابة فائقة السرعة ولحظية لتنفيذ أوامر القطع.

العيوب والمعوقات الموضوعية

• تطلب دقة عالية جداً في مطابقة جهد الملف مع جهد دائرة التحكم لتجنب تلف الملف عند الاحتراق المستمر.

• زيادة طفيفة في التعقيد التمديدي لدوائر التحكم داخل اللوحة الكهربائية.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية

• ربط اللوحات الكهربائية بمنظومات إنذار وإطفاء الحريق المركزية للفصل الطارئ بداخل الموقع عبر منصة جهزلي.

• حماية خطوط تغذية المحركات الكبرى والمعدات الصناعية الحساسة المعتمدة على قواطع Compact NSX.

• المستشفيات، المراكز التجارية، والمصانع التي تتطلب بروتوكولات أمان صارمة لفصل الطاقة عند الطوارئ.

الاستخدامات غير المناسبة

• اللوحات المنزلية البسيطة التي لا تستخدم قواطع قوالب مصبوبة ولا تتطلب أنظمة تحكم أو إنذار طارئ.

• استخدام ملفات بجهود غير متوافقة مع جهد دوائر التحكم المتاحة في الموقع.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام: افصل التيار عن اللوحة الكهربائية بالكامل وتأكد من انعدام الفولتية باستخدام أجهزة قياس معتمدة قبل البدء بداخل الموقع عبر منصة جهزلي.

2. تركيب الملف في الهيكل: ادفع ملف الإفلات (MX أو MN) برفق في التجويف الداخلي المخصص على قاطع Compact NSX حتى يثبت تماماً في مكانه.

3. التوصيل الكهربائي لأسلاك التحكم: صل أسلاك إشارات الطوارئ أو جهد التحكم بأطراف التوصيل الخاصة بالملف بدقة هندسية بداخل الموقع عبر منصة جهزلي.

4. الاختبار والتحقق: أعد تغذية اللوحة واختبر فعالية الملف عبر إرسال نبضة تشغيل طارئ أو خفض الجهد للتأكد من استجابة القاطع بالفتح الفوري.

تنبيه هام للسلامة: يُحظر نهائياً لمس أطراف توصيل الملف أو محاولة التركيب أثناء وجود النظام الكهربائي تحت الجهد لتفادي خطر الصعق أو حدوث تلف مفاجئ بالملف.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لتوصيلات التحكم: تحقق بانتظام من ثبات الأسلاك وخلوها من التآكل أو الرطوبة بداخل الموقع عبر منصة جهزلي.

• اختبار كفاءة الاستجابة: قم بإجراء اختبارات دورية ومبرمجة لفصل الطوارئ للتأكد من سلامة عمل الملف واستجابة القاطع.

• نظافة المحيط الداخلي للقاطع: تأكد من خلو اللوحة ومكان تركيب الملف من الأتربة والشوائب التي قد تعيق الحركة الميكانيكية للذبذبات.

نصائح هامة قبل الشراء

• تحديد نوع الملف بدقة: اختر الملف المناسب لاحتياجك ضمن عائلة NSX؛ (MX) لفصل الطوارئ بالنبضة، أو (MN) للحماية المستمرة ضد انخفاض الجهد بداخل الموقع عبر منصة جهزلي.

• مطابقة جهد التشغيل: تأكد تماماً من أن الجهد الكهربائي لملف التحكم يتطابق مع جهد منظومة التحكم لديك (سواء 24 فولت، 220 فولت، أو غيرها).

• الشراء من مصادر معتمدة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية وملحقاتها المخصصة لقواطع Compact NSX حصرياً عبر منصة جهزلي لضمان الجودة، التوافق التام، والحصول على الدعم المعتمد.

الخلاصة الشاملة

تُعد ملفات إفلات قواطع كومباكت NSX (MX / MN) العقل الإلكتروني التنفيذي الأهم لإرساء أعلى معايير الأمان وحماية الطوارئ في اللوحات الكهربائية الصناعية والتجارية. بفضل قدرتها الدقيقة على الاستجابة لنبضات الطوارئ أو مراقبة استقرار الجهد ضمن هيكل قواطع NSX، تضمن هذه الملفات حماية متكاملة للأرواح والممتلكات والمعدات الحساسة. يمثل اختيار هذه الملحقات الأصلية وتوفيرها عبر منصة جهزلي الخطوة الاستراتيجية المثلى لضمان موثوقية وأمان منظومتك الكهربائية في شتى الظروف.
