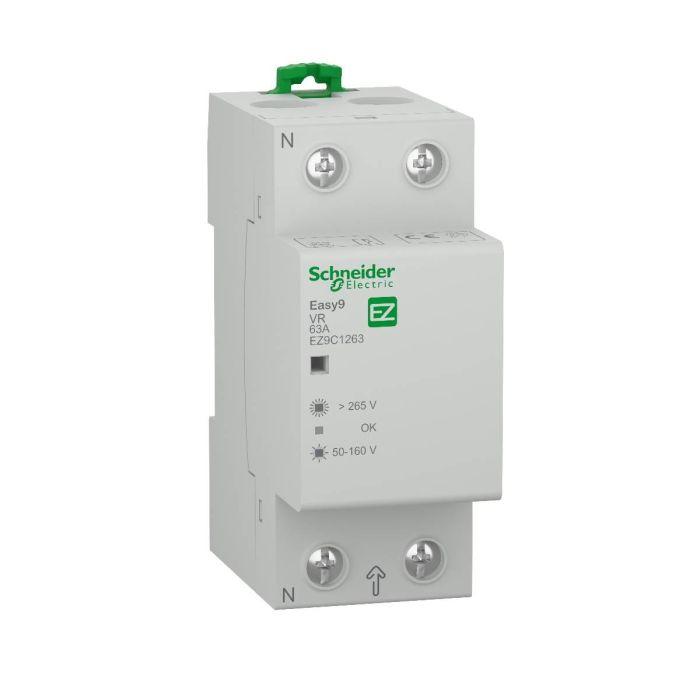

الدليل الشامل لريلاي حماية الجهد إيزي ناين من شنايدر (Schneider Easy9 Voltage Relay 2P 63A AUX): هندسة الدرع الإلكتروني الذكي لحماية الشبكات والأجهزة

هندسة التلامس المساعد (Auxiliary Contact Architecture)

تتميز هذه المعمارية باحتوائها على تلامس مساعد مدمج (AUX Contact)، وهو عبارة عن نقاط توصيل مساعدة (تفتح وتغلق بالتزامن مع الحالة العامة للجهاز) تستخدم لنقل حالة الريلاي إلى أنظمة الإنذار الخارجية، اللوحات الإشارية، أو وحدات التحكم والـ PLC، مما يتيح للمشغلين معرفة حالة الحماية عن بُعد وبشكل فوري بداخل الموقع عبر منصة جهزلي.

هندسة الفصل والاعتمادية الحرارية والميكانيكية

صُمم الهيكل الفيزيائي للجهاز ليتوافق مع المعايير القياسية للتركيب على قضبان DIN داخل اللوحات الكهربائية. يدمج التصميم قواطع داخلية ذات قدرة تحمل عالية تصل إلى 63 أمبير، مع آليات فصل كهروميكانيكية سريعة تعتمد على ملفات الكهرومغناطيس والزنبركات الدقيقة لضمان سرعة الاستجابة ومنع حدوث الشرارات الداخلية عند القطع تحت الحمل بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لريلاي حماية الجهد إيزي ناين

المراقبة المستمرة وإعادة التوصيل التلقائي الذكي

تكمن الوظيفة التشغيلية الأساسية لريلاي Easy9 في البقاء في حالة مراقبة مستمرة للجهد الوارد. عند حدوث ارتفاع مفاجئ (Overvoltage) أو انخفاض حاد (Undervoltage)، يقوم الجهاز بقطع التيار فوراً خلال زمن استجابة قصير للغاية. وبمجرد عودة استقرار الشبكة ضمن الحدود الآمنة لفترة زمنية محددة (زمن التأخير المبرمج)، يقوم الريلاي بإعادة توصيل التيار تلقائياً إلى الأجهزة المحمية بداخل الموقع عبر منصة جهزلي.

التكامل مع أنظمة الإنذار والمراقبة الخارجية

تتيح ميكانيكية التلامس المساعد (AUX) نقل إشارة كهربائية تتوافق مع حالة الجهاز (مفصول أو موصل)، مما يمكن اللوحات الكبرى من إطلاق إنذار ضوئي أو صوتي ينبه الفنيين بوجود مشكلة في استقرار جهد الشبكة العمومية بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والربط الميداني لريلاي حماية الجهد إيزي ناين

التثبيت على قضبان DIN داخل لوحات التوزيع

يبدأ التركيب العملي بتثبيت الريلاي ثنائي الأقطاب (2P) بإحكام على قضبان التثبيت القياسية (DIN Rail) داخل لوحة التوزيع الرئيسية أو الفرعية، مع مراعاة ترك مساحة كافية لتمرير الكابلات وتجنب الضغط الميكانيكي على أطراف التوصيل بداخل الموقع عبر منصة جهزلي.

توصيل كابلات الدخل والخرج والتلامس المساعد

تُوصل كابلات التغذية الرئيسية الواردة من عداد الكهرباء أو المصدر بمحطات الدخل للقطبين (Phase & Neutral أو 2 Lines)، بينما تُوصل كابلات الخارج الموجهة للأحمال المنزلية أو المكتبية بمحطات الخروج. بعد ذلك، تُربط أطراف التلامس المساعد (AUX) بدوائر الإنذار أو التحكم الخارجي حسب الحاجة بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

• حل ذكي وفعّال لتوفير الحماية الشاملة للأجهزة الكهربائية ضد تذبذبات الجهد بفضل تقنيات شنايدر إلكتريك بداخل الموقع عبر منصة جهزلي.

• سعة تحميل عالية تصل إلى 63 أمبير تغطي معظم الاحتياجات المنزلية والتجارية الخفيفة.

• وجود تلامس مساعد (AUX) يضيف مرونة كبيرة لربط الجهاز بأنظمة الإنذار والمراقبة.

• سهولة التركيب على قضبان DIN والتشغيل التلقائي بالكامل.

• يقتصر عمل الجهاز على مراقبة الجهد وفصله، ولا يعد بديلاً للقواطع الحرارية المغناطيسية المسؤولة عن حماية الدوائر من القصر أو الحمل الزائد المفرط.

• يتطلب ضبط القيم الإعدادية بدقة لتجنب الفصل المتكرر المزعج في الشبكات شديدة التذبذب.

الاستخدامات المناسبة وغير المناسبة

• حماية اللوحات الكهربائية الرئيسية والفرعية في المنازل، الفلل، والمكاتب الإدارية بداخل الموقع عبر منصة جهزلي.

• تأمين الأجهزة المنزلية الحساسة مثل الثلاجات، المكيفات، شاشات التلفزيون، ومعدات الحواسيب ضد التلف الناتج عن تذبذب الجهد.

• المنشآت التجارية والصناعية الخفيفة التي تتطلب مراقبة مستمرة للجهد وإشارات إنذار خارجية.

• التطبيقات التي تتطلب حماية أساسية ضد التيارات العالية جداً أو القصر المباشر دون وجود قواطع رئيسية (يجب دمج الجهاز مع قواطع حماية مناسبة).

• البيئات الصناعية القاسية التي تتطلب مواصفات حماية خاصة ضد الغبار والمياه دون توفير لوحة توزيع ملائمة (IP Rating).

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام لمنطقة العمل: افصل مصدر التغذية العمومية وتأكد تماماً باستخدام أجهزة القياس من انعدام الجهد قبل بدء التركيب بداخل الموقع عبر منصة جهزلي.

2. التثبيت الفيزيائي الآمن: ثبت ريلاي Easy9 على قضبان DIN داخل لوحة التوزيع وتأكد من استقرار التثبيت الميكانيكي.

3. التوصيل السلكي الدقيق: صل كابلات دخل التيار وخروجه إلى الأطراف المخصصة للقطبين، ثم صل أطراف التلامس المساعد (AUX) بدوائر الإنذار الخارجية.

4. الضبط والتشغيل التجريبي: أَعِد التيار الكهربائي، راقب مؤشرات الجهاز للتحقق من قراءة الجهد السليم وبدء عملية الحماية الآمنة.

تنبيه هام للسلامة: يُحظر نهائياً لمس أطراف التوصيل أو محاولة فتح غطاء الريلاي أثناء توصيله بالتيار الكهربائي، تفادياً لخطر الصعق الكهربائي وحماية للمعدات من التلف.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لمحطات التوصيل والربط: تأكد بانتظام من إحكام ربط المسامير ومقابض الكابلات لمنع حدوث أي مقاومة انتقالية أو سخونة غير مبررة بداخل الموقع عبر منصة جهزلي.

• الحفاظ على نظافة لوحة التوزيع: احرص على خلو اللوحة الحاوية للجهاز من الأتربة، الرطوبة، والحشرات لضمان عمل الدوائر الإلكترونية بكفاءة تامة.

• اختبار كفاءة الفصل والإشارة: قم بإجراء اختبارات دورية للتأكد من استجابة الريلاي السريعة ونقل إشارة التلامس المساعد بدقة.

نصائح هامة قبل الشراء

• مطابقة تيار الجهاز مع استهلاك المنشأة (63 أمبير): تأكد من أن إجمالي الحمل الكهربائي للمكان لا يتجاوز قدرة تحمل الريلاي لضمان عمله بأمان واستدامة بداخل الموقع عبر منصة جهزلي.

• التحقق من توفر التلامس المساعد (AUX): تأكد من حاجتك الفعلية لاستخدام نقاط التلامس المساعد لربط الجهاز بأنظمة الإنذار الخارجية بداخل الموقع عبر منصة جهزلي.

• الشراء حصرياً من مصادر موثوقة: احرص على اقتناء مرحلات الحماية الأصلية لشركة شنايدر إلكتريك عائلة Easy9 حصرياً عبر منصة جهزلي لضمان الجودة الفائقة، المعايير الصناعية المعتمدة، والدعم الفني الموثوق.

الخلاصة الشاملة

يُعد ريلاي حماية الجهد إيزي ناين من شنايدر (Schneider Easy9 Voltage Relay 2P 63A AUX) الدرع الإلكتروني الذكي والأساسي لحماية الأجهزة والمنشآت من أخطار التذبذبات الكهربائية المفاجئة. بفضل قدرته العالية (63 أمبير)، ميزات مراقبة الجهد اللحظي، التلامس المساعد المتطور، وخاصية إعادة التوصيل التلقائي، يوفر هذا الجهاز أمناً واستدامة استثنائية لشبكتك الكهربائية. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأهم لضمان راحة البال وحماية استثماراتك ضد أعطال الكهرباء بكل ثقة واحترافية.
