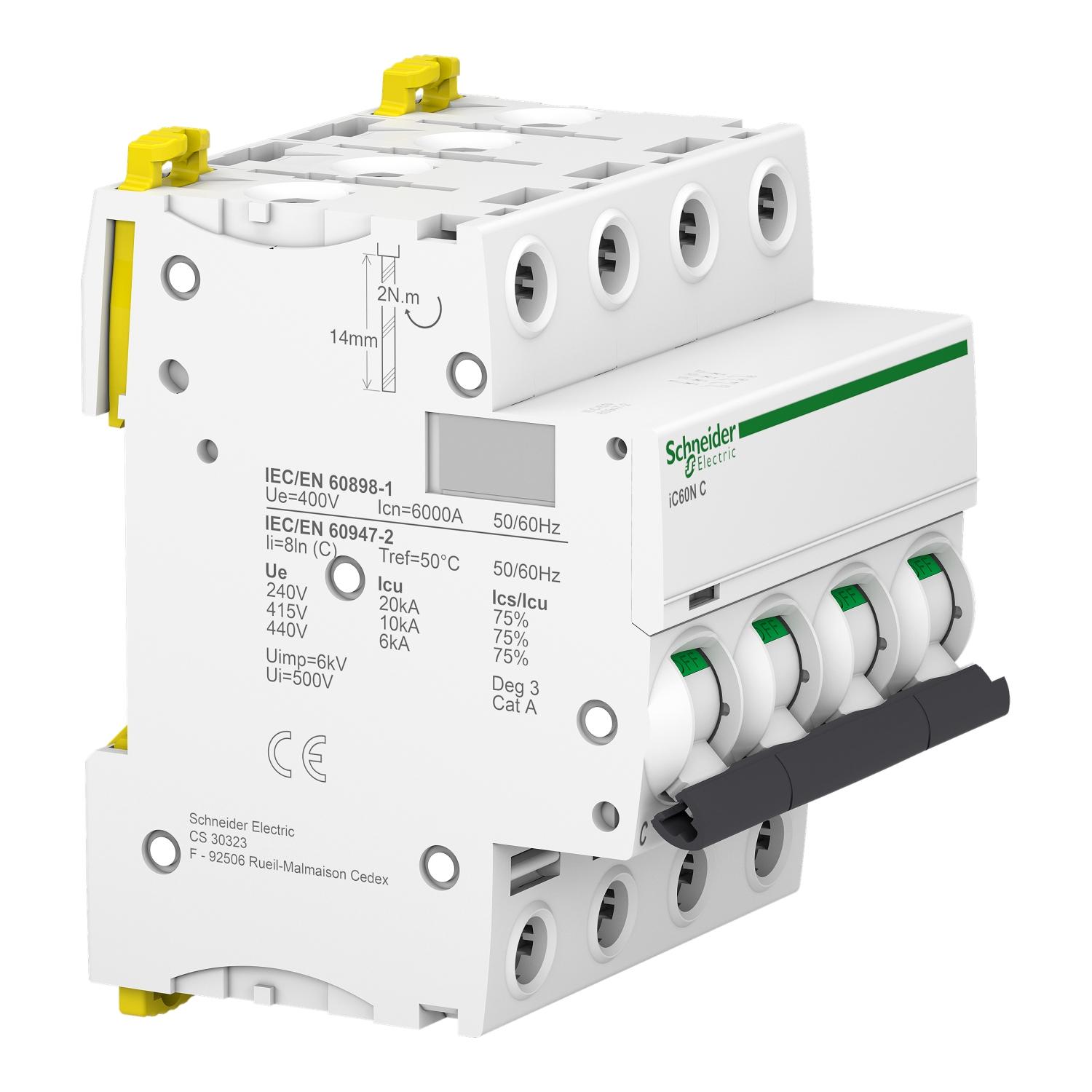

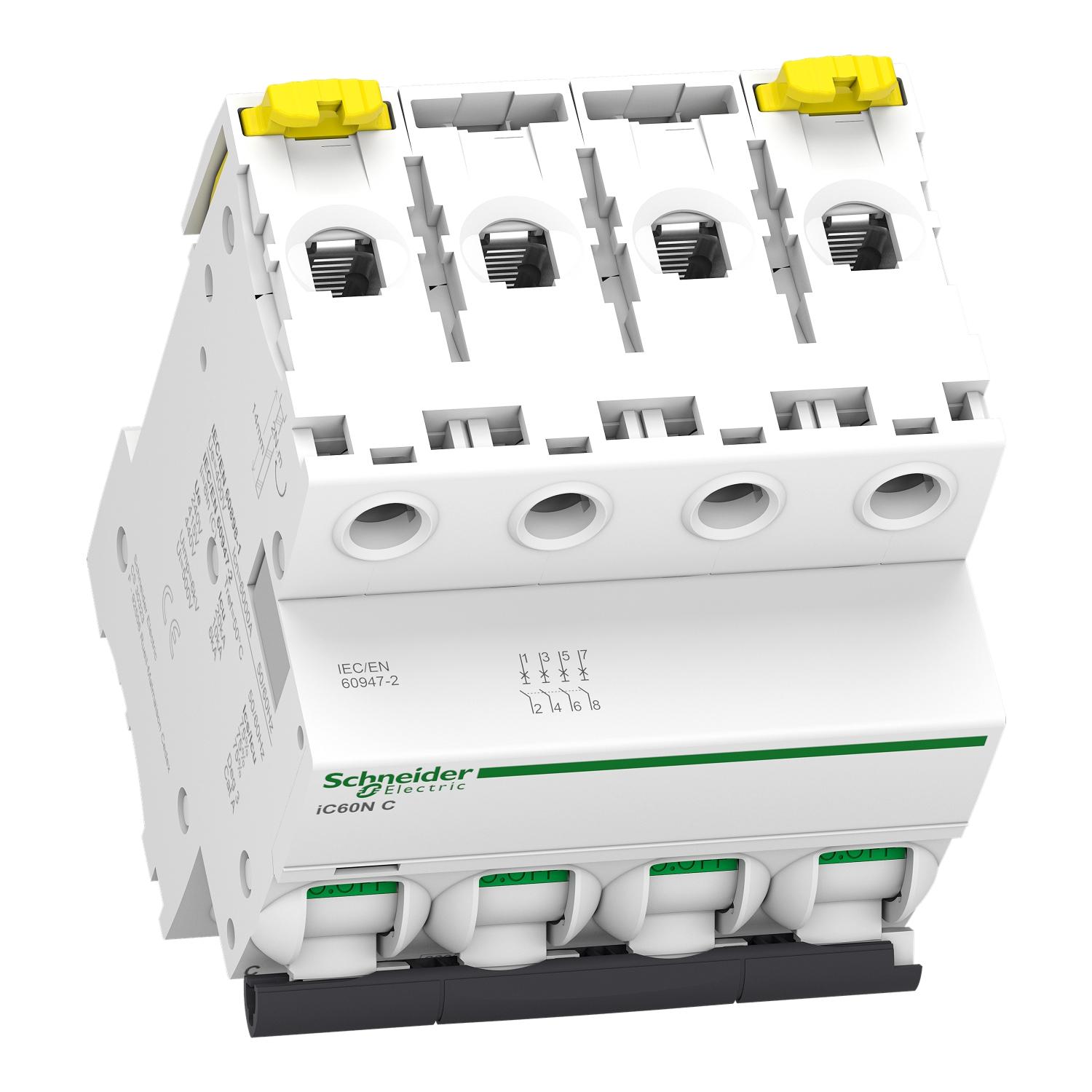

الدليل الشامل لمفتاح الحماية الرباعي 10 كيلو أمبير من شنايدر إلكتريك (Schneider Electric 10kA Four-Pole Circuit Breaker): هندسة الحماية الرباعية الشاملة واستقرار شبكات الأطوار مع المتعادل
مقدمة تعريفية بمنظومات قواطع الحماية الرباعية 10 كيلو أمبير وأدوارها الحيوية في شبكات الكهرباء
في بنية أنظمة التوزيع الكهربائي الثلاثية الحديثة التي تتطلب حماية متزامنة وشاملة لكافة الخطوط الحية (الأطوار الثلاثة L1, L2, L3) بالإضافة إلى خط الـمتعادل (Neutral) ضد التيارات العالية وأعطال القصر المدمرة، تبرز الأهمية القصوى لقواطع الحماية الرباعية ذات السعة العالية. يُعد مفتاح الحماية الرباعي بسعة قطع 10 كيلو أمبير من شركة شنايدر إلكتريك (Schneider Electric) بمثابة درع أمان هندسي متطور صمم بدقة فائقة لقطع التيار عن الأطوار الأربعة فوراً عند حدوث أي خلل أو عدم اتزان في الشبكة، لتشكل الركيزة الأساسية في توفير حماية ميدانية تتسم بالثبات العالي والاعتمادية المطلقة بداخل الموقع عبر منصة جهزلي.
المعمارية الكهربائية والفيزيائية لمفتاح الحماية الرباعي 10 كيلو أمبير من شنايدر
هيكلية مسارات القطع الأربعة المستقلة والغلاف البوليمري المقوى تعتمد المعمارية الهندسية لمفتاح الحماية الرباعي على آلية فصل ميكانيكية متزامنة فائقة التنسيق تجمع بين أربعة مسارات قطع مستقلة بداخل غلاف معزول بالكامل من البوليمر المقوى والمقاوم للهب. يضمن هذا الغلاف الهندسي العزل الكهربائي التام بين كافة المسارات ويتحمل الضغوط الحرارية والكهربائية الهائلة الناتجة عن مرور تيارات القدرة العالية بداخل الموقع عبر منصة جهزلي.
نقاط الولاء
اكسب من هذا الشراء
+324نقاط
الحد الأقصى للخصم بالنقاط
E£487
باستخدام 4,874,700 نقطة
اشترِ هذا المنتج لتكسب 324 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£487 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل لمفتاح الحماية الرباعي 10 كيلو أمبير من شنايدر إلكتريك (Schneider Electric 10kA Four-Pole Circuit Breaker): هندسة الحماية الرباعية الشاملة واستقرار شبكات الأطوار مع المتعادل
رافعة التشغيل الموحدة ميكانيكياً وآلية الفتح المتزامن للأطوار والمتعادل
يشتمل التصميم على رافعة تشغيل خارجية موحدة ميكانيكياً تضمن فتح وإغلاق كافة الخطوط الحية وخط المتعادل معاً بكسر لحظي متناسق لمنع حدوث أي اختلال في جهد الشبكة، مما يضمن انقطاع التيار عن كافة الخطوط في نفس اللحظة للحفاظ على سلامة المنظومة الكهربائية والأجهزة المتصلة بداخل الموقع عبر منصة جهزلي.
يمتد التصميم الداخلي للقاطع ليضم منظومة حماية مزدوجة لكل خط تشمل شريطاً ثنائي المعدن للحماية من زيادة التحميل، بالتوازي مع ملف مغناطيسي فائق الحساسية يضمن الفصل اللحظي السريع فور تجاوز التيار لتيار القصر الاسمي للشبكة والذي يصل إلى 10,000 أمبير، مما يوفر استجابة دقيقة ومستقلة للأعطال في كل مسار بداخل الموقع عبر منصة جهزلي.
تم تزويد القاطع بـ غرفة تشتيت وإخماد مستقلة للقوس الكهربائي لكل مسار مصممة بصفائح معدنية متعددة تضمن إطفاء الشرر المتولد فوراً وإطالة العمر الافتراضي للقاطع، مع توفير لسان تركيب خلفي مرن يسهل التثبيت المباشر على قضبان التثبيت المعدنية القياسية بداخل الموقع عبر منصة جهزلي.
ميكانيكية العمل والتفاعل التشغيلي لمفتاح الحماية الرباعي
التفاعل المتزامن ضد الأحمال الزائدة وتيارات القصر للأطوار والمتعادل
تكمن الوظيفة التشغيلية الأساسية للقاطع في المراقبة المستمرة لتدفق التيار في الخطوط الأربعة. في حالة زيادة الأحمال بشكل تدريجي ومستمر على أي خط، ينحني الشريط ثنائي المعدن المقابل نتيجة الحرارة المتولدة ليضغط على ميكانيكي الفصل العام ويفتح الأقطاب الأربعة معاً. أما في حالة حدوث قصر مفاجئ، يتولد مجال مغناطيسي هائل في الملفات المغناطيسية يسحب ذراع الفصل في أجزاء من الألف من الثانية لفصل التيار عن الشبكة بالكامل قبل تفاقم الأضرار بداخل الموقع عبر منصة جهزلي.
إخماد الأقواس الكهربائية المتعددة لحظياً
عند فصل التيار تحت تأثير الأحمال الثقيلة أو أعطال القصر، تتولد أقواس كهربائية خطيرة في مسارات القطع الأربعة. هنا تلعب الغرف الأربعة المستقلة المجهزة بصفائح معدنية متعددة دورها الحاسم في تفتيت وتبريد وإخماد الشرر لحظياً، مما يحمي هيكل القاطع من الانفجار ويمنع أي مخاطر حريق بداخل الموقع عبر منصة جهزلي.
هندسة التركيب والربط الميداني لمفتاح الحماية الرباعي
التثبيت الميكانيكي على قضبان الدين ريل (DIN Rail)

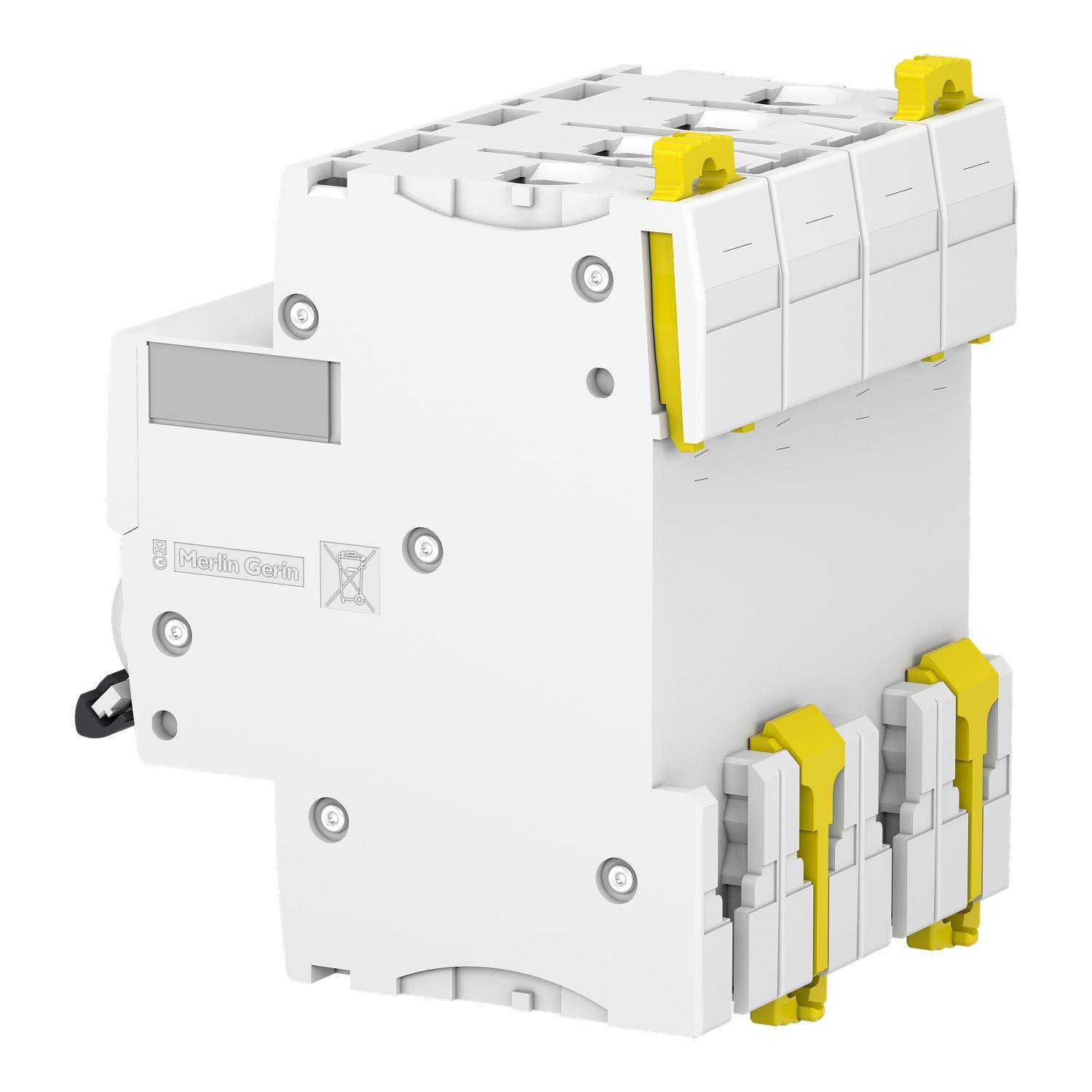

يبدأ التركيب العملي بتثبيت القاطع الرباعي على قضبان التثبيت المعدنية القياسية (DIN Rail) داخل لوحات التوزيع بواسطة لسان التركيب الخلفي المرن، مع الضغط حتى يتم التعشيق المحكم لضمان ثبات القاطع وعدم اهتزازه تحت الضغوط الميكانيكية بداخل الموقع عبر منصة جهزلي.
توصيل كابلات الأطوار الثلاثة وخط المتعادل
تُدخل كابلات الأطوار الثلاثة الرئيسية (L1, L2, L3) وكابل المتعادل (N) وكابلات الخروج المتجهة للأحمال في الأطراف النفقية المخصصة لمسارات القطع الأربعة، وتُربط مسامير التثبيت بعزم شد دقيق ومدروس لضمان تلامس نحاسي محكم ومقاوم لارتفاع الحرارة بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
غلاف بوليمري معزول بأربعة أقطاب
احتواء مسارات القطع الأربعة وعزل الأطوار عن المتعادل تماماً
منع انتقال القوس الكهربائي وتوفير عزل أمان تام للشبكة
رافعة تشغيل خارجية موحدة
ربط حركة الخطوط الأربعة ميكانيكياً للفتح والغلق المتزامن
ضمان انقطاع التيار عن الأطوار والمتعادل معاً في نفس اللحظة
سعة قطع عالية تبلغ 10 كيلو أمبير
تحمل وفصل تيارات القصر الهائلة دون تلف الهيكل البوليمري
حماية قصوى للشبكة الثلاثية ضد أعطال القصر المدمرة
أشرطة ثنائية المعدن لكل خط
الاستشعار الفوري لزيادة الأحمال المستمرة وقطع التيار
حماية الكابلات والأحمال من التلف الناتج عن السخونة
ملفات مغناطيسية فائقة الحساسية
الاستجابة الفورية لتيارات القصر العالية في أجزاء من الثانية
منع احتراق الأجهزة عند حدوث قصر كهربائي مفاجئ
غرف إخماد الشرر ذات الصفائح المعدنية
تفتيت وتبريد الشرر الناجم عن الفصل تحت الأحمال الثقيلة
إطالة العمر الافتراضي للقاطع ومنع تلف الأجزاء الداخلية
لسان تركيب خلفي مرن (DIN Rail)
التثبيت الفوري والمحكم على قضبان التوزيع المعدنية القياسية
سهولة وسرعة التركيب أو الإحلال المباشر داخل اللوحات
المميزات والعيوب الموضوعية
مستوى أمان فائق وقدرة فائقة على تحمل أعطال القصر حتى 10 كيلو أمبير للشبكات الرباعية بفضل جودة شنايدر إلكتريك بداخل الموقع عبر منصة جهزلي.
فصل متزامن رباعي الأقطاب لضمان قطع الخطوط الحية والمتعادل معاً لتع-قيم كامل لمنظومة التوزيع.
استجابة مزدوجة سريعة للأحمال الزائدة وتيارات القصر المفاجئة لكل خط على حدة.
يتطلب مساحة تركيبة كبيرة نسبياً داخل لوحة التوزيع مقارنة بالقواطع الأقل أقطاباً.
يتطلب دقة واحترافية عالية في عزم ربط مسامير الأطراف النفقية لمنع حدوث مقاومة تماس ترتفع معها درجات الحرارة.
الاستخدامات المناسبة وغير المناسبة
لوحات التوزيع الرئيسية والفرعية للمنشآت التجارية والصناعية الكبرى التي تتطلب فصلاً كاملاً للأطوار والمتعادل بداخل الموقع عبر منصة جهزلي.
حماية شبكات التغذية العمومية والمباني السكنية المتكاملة التي تعتمد على نظام الأطوار الثلاثة مع خط متعادل (3-Phase + Neutral).
حماية خطوط التغذية الرئيسية للوحات التحكم والماكينات الضخمة.
الاستخدام في الدوائر التي تتجاوز تيارات القصر المتوقعة فيها سعة القطع القصوى للقاطع (أعلى من 10 كيلو أمبير دون حماية مساعدة).
تركيب القاطع في أماكن معرضة لغمر المياه المباشر دون وضعه داخل لوحة حماية معزولة (IP Enclosure).
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام لمنطقة العمل: افصل مصدر التغذية الرئيسي عن اللوحة الكهربائية واستخدم أجهزة القياس للتحقق من انعدام الفولتية تماماً في كافة الأطوار وخط المتعادل قبل البدء بداخل الموقع عبر منصة جهزلي.
التركيب على القضبان المعدنية: ركّب مفتاح الحماية الرباعي على قضبان الدين ريل المخصصة وتأكد من استقراره الكامل وثبات اللسان الخلفي.
توصيل الأسلاك والكابلات: وصّل أسلاك التغذية والأحمال للأطوار الثلاثة وخط المتعادل بأطراف القاطع مع التأكد من إحكام ربط المسامير النفقية لمنع أي مقاومة تلامس أو شرر.
الاختبار والتجربة: أَعِد التيار الكهربائي واختبر رفع وخفض الرافعة اليدوية للتأكد من سلاسة الحركة الميكانيكية والاستجابة السليمة لدوائر الحماية للأقطاب الأربعة.
تنبيه هام للسلامة: يُحظر نهائياً التعامل مع أطراف التوصيل أو محاولة فك جسم القاطع أثناء مرور التيار الكهربائي في الأطوار أو المتعادل، تفادياً لصعق كهربائي مميت أو حدوث قصر مدمر.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لعزوم الأطراف: تأكد بانتظام من إحكام ربط مسامير التوصيل للأقطاب الأربعة لمنع ارتخائها نتيجة الاهتزازات أو التمدد الحراري بداخل الموقع عبر منصة جهزلي.
مراقبة الحرارة الظاهرية: افحص اللوحة دورياً باستخدام الأدوات المناسبة للتأكد من عدم وجود ارتفاع غير طبيعي في درجات حرارة القاطع أثناء الأحمال القصوى.
تنظيف هيكل القاطع الخارجي: استخدم قطعة قماش جافة لإزالة الأتربة والغبار عن الغلاف البوليمري لضمان التهوية الجيدة ومنع تراكم الملوثات.
نصائح هامة قبل الشراء
تحديد سعة التيار المناسبة (Amperage): تأكد من اختيار تيار القاطع بالآمبير (مثل 40A أو 63A أو أعلى) بما يتناسب تماماً مع مقطع الكابلات والأحمال الفعلية للدوائر الرباعية بداخل الموقع عبر منصة جهزلي.
التحقق من سعة القطع (Breaking Capacity): تأكد من أن سعة 10 كيلو أمبير تكفي لتغطية تيار القصر المحتمل في موقع التركيب الخاص بك بداخل الموقع عبر منصة جهزلي.
الشراء حصرياً من مصادر موثوقة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الحصول على معايير الحماية المعتمدة والأداء الموثوق.
الخلاصة الشاملة
يُعد مفتاح الحماية الرباعي بسعة قطع 10 كيلو أمبير من شنايدر إلكتريك (Schneider Electric 10kA Four-Pole Circuit Breaker) الصمام الدفاعي الأساسي والحل الهندسي الأكثر شمولاً لحماية شبكات التوزيع الكهربائية ضد مخاطر الأحمال الزائدة وتيارات القصر العالية. بفضل الغلاف البوليمري المعزول، آلية الفتح المتزامن للأطوار وخط المتعادل، الحماية المزدوجة بالأشرطة ثنائية المعدن والملفات المغناطيسية، وغرف إخماد الشرر المتطورة، يوفر هذا القاطع أداءً تشغيلياً مستقراً واعتمادية لا تقارن. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأهم لضمان سلامة الأرواح والممتلكات، حماية الأجهزة وشبكات التوزيع المتكاملة، ورفع مستوى الاحترافية والأمان في منظومات الكهرباء بكل ثقة وثبات.
