مقدمة تعريفية بمنظومات الحماية الكهربائية ذات السعات العالية وقواطع الإطار 800 أمبير في الشبكات العمومية
تتطلب اللوحات الكهربائية العمومية، المحطات الفرعية، وشبكات توزيع الطاقة في المجمعات الصناعية الضخمة دروعاً وقائية استثنائية قادرة على إدارة تيارات التشغيل الهائلة وامتصاص صدمات القصر الكهربائي المدمرة بأعلى درجات الأمان والثبات. ويُعد قاطع GoPact MCCB 800N ADJ 50kA من شنايدر إلكتريك (Schneider Electric Molded Case Circuit Breaker) حلاً هندسياً متكاملاً ومصمماً بعناية فائقة لتقديم حماية مزدوجة مرنة وعالية السعة ضد زيادة الحمل وأعطال القصر المباشرة، مما يضمن استمرارية التشغيل واستقرار المنظومات بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
هيكل قالبي هندسي ضخم وعالي الكثافة لمقاومة الإجهادات الحرارية والميكانيكية تعتمد المعمارية الهندسية لـ قاطع GoPact MCCB 800N ADJ 50kA من شنايدر إلكتريك على هيكل قالبي هندسي ضخم وعالي الكثافة، صُمم خصيصاً لمقاومة الإجهادات الحرارية والميكانيكية الناتجة عن تيارات القصر الكبيرة بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي. يمنح هذا الهيكل القالبي المتين القاطع درعاً واقياً يتحمل أقسى الظروف التشغيلية ويضمن العزل التام بين الأقطاب تحت ضغوط الاستخدام المستمر للتيارات العالية.
وحدة الإعتاق المتطورة وقرص المعايرة (Dial) للتحكم في عتبة الفصليحتوي القاطع بداخل هيكله على وحدة إعتاق متطورة تتيح معايرة التيار الحراري بدقة عبر قرص (Dial) للتحكم في عتبة الفصل بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي، لتوفر تحكماً هندسياً دقيقاً في استجابة الحماية.
نقاط الولاء
اكسب من هذا الشراء
+4,988نقاط
الحد الأقصى للخصم بالنقاط
E£7,483
باستخدام 74,828,850 نقطة
اشترِ هذا المنتج لتكسب 4,988 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£7,483 على هذا الطلب!
التوافق الدقيق مع قدرة تحمل الكابلات الضخمة في التغذية الرئيسية
مما يوفر حماية دقيقة تتوافق مع قدرة تحمل الكابلات الضخمة المستخدمة في التغذية الرئيسية بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي، حيث يتيح للمشغلين مواءمة عتبة الفصل مع المقاطع العرضية الفعلي للموصلات العمومية دون الحاجة لاستبدال القاطع بالكامل عند تعديل الأحمال.
تقنيات غرف إطفاء القوس الكهربائي المتطورة لتشتيت طاقة 50 كيلو أمبير
كما دُمجت فيه تقنيات متطورة لغرف إطفاء القوس الكهربائي القادرة على استيعاب وتشتيت طاقة تيارات القصر التي تصل إلى 50 كيلو أمبير في أجزاء من الثانية بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
ضمان سلامة اللوحة والمعدات المجاورة في البيئات العمومية
مما يضمن سلامة اللوحة والمعدات المجاورة بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي، مما يحقق أعلى معايير السلامة المهنية والمؤسسية للمنشآت الحيوية.
ميكانيكية العمل والتفاعل التشغيلي لقاطع GoPact 800N ADJ 50kA
الفيزياء الكامنة خلف إطار 800A، سعة القطع 50kA، والمعايرة الميدانية الدقيقة
تعتمد ميكانيكية عمل قاطع 800N القابل للضبط على تكامل هادئ ومدروس بين العناصر الحرارية والمغناطيسية داخل هيكل هندسي ضخم مصمم خصيصاً لإدارة تيارات تصل إلى 800 أمبير وسعات قصر مرتفعة للغاية تصل إلى 50 كيلو أمبير. عند تدوير قرص المعايرة (Dial)، فإنك تؤثر ميكانيكياً على شريحة الاستشعار الحراري لتغيير نقطة تقوسها عند مرور التيار، مما يسمح بضبط القاطع على نسبة مئوية محددة من تياره الاسمي. وعند حدوث زيادة في الحمل تتخطى القيمة المضبوطة، تتمدد الشريحة وتفصل الدائرة ببطء مدروس يحمي الكابلات الضخمة من الاحتراق. أما في حالة حدوث قصر كهربائي عنيف يصل إلى 50kA، فيتدخل الملف المغناطيسي فوراً لجذب آلية التعثر في أجزاء من الميلي ثانية، بينما تتولى تقنيات غرف إطفاء القوس الكهربائي المتطورة تقسيم القوس الكهربائي العنيف وتبريده وإخماده تماماً بأمان مطلق مانعةً أي انفجار أو تلف في اللوحة العمومية أو المحطة الفرعية.
هندسة التركيب والربط الميداني لقاطع GoPact 800N ADJ
التثبيت الميكانيكي والهيكلي داخل اللوحات العمومية
يبدأ التركيب العملي بفصل التغذية الكهربائية العمومية تماماً، ثم تثبيت قاطع GoPact 800N في موضعه المخصص داخل اللوحة العمومية أو المحطة الفرعية (سواء عبر قواعد التثبيت الهيكلية الثقيلة أو القضبان النحاسية المعتمدة)، مع التأكد من استواء السطح وخلوه التام من الرطوبة والأتربة.
توصيل كابلات وقضبان التغذية العمومية ومعايرة التيار
تُوصل قضبان النحاس (Busbars) أو كابلات التغذية العمومية الضخمة بالأطراف العلوية للقاطع، بينما تُربط كابلات الأحمال الخارجة بالأطراف السفلية، مع إحكام ربط المسامير باستخدام مفاتيح عزم ثقيلة ومحددة لضمان انعدام المقاومة الانتقالية ومنع السخونة المفرطة، ثم ضبط قرص المعايرة (Dial) بما يتوافق مع الأحمال الفعلية بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
حجم إطار 800 أمبير (800N)
استيعاب وتمرير تيارات التشغيل الضخمة للشبكات العمومية
تلبية متطلبات القدرة العالية للمحطات الفرعية والمجمعات الكبرى
سعة قطع استثنائية تصل إلى 50 كيلو أمبير
إخماد صدمات القصر الكهربائي العنيفة حتى 50kA بأمان تام
حماية مطلقة للوحات العمومية من حرائق الماس المدمرة
قرص المعايرة الدقيق (Dial)
إمكانية تعديل عتبة الحماية الحرارية يدوياً وبمرونة
مرونة هامة في مواءمة الحماية مع مقاطع الكابلات الضخمة وتغيرات الأحمال
غرف إطفاء القوس الكهربائي المتطورة
تقسيم وتبريد وإخماد الشرر والأقواس العالية في أجزاء من الثانية
منع انفجار القاطع وحماية المكونات الداخلية والمعدات المجاورة
هيكل قالبي هندسي ضخم وعالي الكثافة
توفير درع صلب مقاوم للضغوط الحرارية والميكانيكية الهائلة
عمر افتراضي أطول وقدرة أعلى على تحمل ظروف التشغيل الشاقة
المميزات والعيوب الموضوعية
سعة قطع فائقة (50kA) تتعامل مع أقوى صدمات القصر الكهربائي في المحطات الفرعية واللوحات العمومية بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
مرونة تشغيلية عالية بفضل قرص المعايرة القابل للضبط الذي يتكيف مع الكابلات الضخمة وتغيرات الأحمال الرئيسية.
حماية مزدوجة وموثوقة ضد زيادة الحمل وأعطال القصر المباشرة في التغذيات العمومية.
يتطلب دقة وخبرة هندسية عالية أثناء ضبط قرص المعايرة لتجنب أي إعدادات خاطئة قد تؤثر على كفاءة الحماية.
يتطلب مساحة تركيب كبيرة نسبياً داخل اللوحات نظراً لحجم إطاره العملاق وقدراته الهندسية الفائقة.
الاستخدامات المناسبة وغير المناسبة
تأمين اللوحات العمومية، المحطات الفرعية، ومراكز توزيع الطاقة الرئيسية في المصانع الكبرى والمجمعات التجارية الضخمة بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
حماية خطوط التغذية الرئيسية للمباني الشاهقة، الأبراج الخدمية المتكاملة، ومشاريع البنية التحتية الكبرى.
حماية المحولات الكبيرة، المولدات العمومية ذات القدرات العالية، وأحمال القدرة المرتفعة جداً.
الاستخدام في الشبكات السكنية البسيطة أو المنشآت الصغيرة ذات الأحمال المحدودة (حيث يعتبر هذا المنتج الإطار 800A فائضاً تماماً عن الحاجة ولا تناسبه هذه النطاق).
التركيب في البيئات المغمورة بالسوائل المباشرة دون حماية لوحة التوزيع بمعيار IP ملائم.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام لمنطقة العمل: افصل التغذية العمومية الرئيسية عن اللوحة العمومية أو المحطة واقس الفولتية للتأكد من انعدامها تماماً قبل البدء بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
التوصيل الكهربائي لكابلات التغذية العمومية: صل قضبان أو كابلات المصدر بالأطراف العلوية وكابلات الأحمال بالأطراف السفلية مع ربط المسامير بعزم القياس الهندسي المطلوب.
ضبط القرص والاختبار الميداني: عيّن عتبة الفصل الحرارية المطلوبة بدقة عبر قرص المعايرة (Dial)، ثم أعد التيار وشغل النظام للتأكد من الاستقرار بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
تنبيه هام للسلامة: تأكد دائماً من ضبط قرص المعايرة (Dial) بما يتوافق بدقة تامة مع التيار المقنن للكابلات الضخمة المستخدمة في التغذية الرئيسية، لتجنب خطر احتراق الموصلات عند حدوث أحمال زائدة مستمرة.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لعزم التوصيلات الثقيلة: افحص بانتظام مسامير أطراف التوصيل وقضبان النحاس للتأكد من خلوها من أي ارتخاء ناتج عن التمدد الحراري أو الاهتزازات المستمرة في اللوحات العمومية.
نظافة هيكل القاطع واللوحة: حافظ على خلو اللوحة العمومية وقالب القاطع من تراكم الأتربة أو الرطوبة لضمان كفاءة العزل الحراري وغرف إطفاء القوس.
مراقبة الحالة التشغيلية ومؤشرات الضبط: تأكد دورياً من ثبات وضع قرص المعايرة وعدم تعرضه للعبث، مع سلامة حركة مقبض التشغيل والتحقق من خلوه من أي سخونة غير طبيعية.
نصائح هامة قبل الشراء
حساب الأحمال وتيار القصر بدقة هندسية متقدمة: احسب بدقة إجمالي الأحمال وتيار القصر المحتمل (حتى 50kA) في شبكتك العمومية لاختيار طراز GoPact 800N ADJ المناسب قبل الشراء بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
التحقق من أبعاد اللوحة العمومية والمحطة: تحقق من توفر المساحة الكافية وقدرة تحمل الهيكل الداخلي لتثبيت القاطع وضمان التهوية المناسبة قبل الشراء بداخل اللوحات العمومية والمحطات الفرعية عبر منصة جهزلي.
الشراء حصرياً من مصادر موثوقة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الحصول على الجودة الهندسية المعتمدة، سعات القطع الحقيقية، والاعتمادية طويلة الأمد للشبكات الكبرى.
الخلاصة الشاملة
يُعد قاطع GoPact MCCB 800N ADJ 50kA من شنايدر إلكتريك الحل الهندسي الأقوى على الإطلاق والركيزة الأساسية لتأمين اللوحات العمومية، المحطات الفرعية، والشبكات الصناعية الضخمة ضد مخاطر زيادة الحمل والقصر الكهربائي بسعة إطار تبلغ 800 أمبير وسعة قطع فائقة تصل إلى 50 كيلو أمبير. بفضل الهيكل القالبي الهندسي الضخم وعالي الكثافة، وحدة الإعتاق المتطورة مع قرص المعايرة الدقيق، وتقنيات غرف إطفاء القوس الكهربائي المتطورة، يوفر هذا القاطع حماية مطلقة واستقراراً تشغيلياً لا يُضاهى مع مرونة كاملة في التكيف مع الكابلات الضخمة للتغذية الرئيسية. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأهم لرفع كفاءة الأمان الكهربائي، حماية الأصول الضخمة، وتحقيق أعلى معايير الاحترافية والاستقرار بكل ثقة وثبات.
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
يُستخدم القاطع المصبوب لحماية الدوائر الكهربائية والأحمال الصناعية من تيار الزيادة (Overload) وتيارات القصر والدائرة القصيرة (Short Circuit). كما يضمن قطع التيار بفاعلية وأمان تام لمنع تلف الكابلات والمعدات الموصلة بالشبكة.
القواطع الثابتة تأتي بمعايرة محددة مسبقاً لتيار الفصل ولا يمكن تعديلها، وهي مثالية للتطبيقات القياسية والمستقرة. بينما القواطع القابلة للضبط تتيح للفني التحكم في ضبط تيار الحماية ليتناسب مع طبيعة الحمل المتغير.
يشير رمز kA إلى سعة القطع (Breaking Capacity) وهي أقصى تيار قصر (Short Circuit) يستطيع القاطع تحمله وفصله بأمان دون أن يتلف. كلما زادت سعة القطع، كان القاطع مخصصاً للوحات الرئيسية والشبكات ذات التيارات العالية.
تم تصميم قواطع GoPact MCCB خصيصاً لتناسب لوحات التوزيع الرئيسية والفرعية في المنشآت الصناعية، المباني التجارية، واللوحات العمومية. نظراً لقدرتها العالية على تحمل التيارات المرتفعة وظروف التشغيل الشاقة.
يُصنع هيكل القاطع من مواد عازلة ومقواة حرارياً (Molded Case) تتسم بالمقاومة العالية للصدمات والحرارة المرتفعة. مما يضمن معزولية تامة للأجزاء الداخلية المكهربة وحماية الفنيين أثناء التشغيل.
يعمل القاطع على الاستجابة السريعة للارتفاعات المفاجئة في التيار وتفادي أخطار التحميل الزائد على المولدات والمحركات. مما يحافظ على ملفات المعدات من الاحتراق ويطيل عمرها الافتراضي.
تعني أن القاطع ثلاثي الأوجه (3 Poles) ومزود بوحدات حماية حرارية ومغناطيسية على الأقاطاب الثلاثة بالكامل (3 Disconnects). مما يضمن فصل كافة الأوجه الكهربائية في وقت واحد عند حدوث أي خطأ.
نعم، القواطع القريبة من المحولات والمولدات الرئيسية تتطلب سعة قطع عالية (مثل 50kA أو 70kA) لمواجهة تيارات القصر الكبيرة. بينما القواطع الفرعية البعيدة يمكن استخدام سعات قطع أقل مثل (10kA أو 15kA).
تتميز بتصميم مدمج يراعي الحجم المعياري لتوفير المساحة الداخلية للوحة وتسهيل ترتيب الباسبارات والكابلات. مع توفير أقصى درجات أداء الحماية والتوصيل الكهربائي المستقر.
يمكن تركيب القاطع بشكل مباشر، كما يدعم إضافة إكسسوارات مساعدة مثل كوايل الفصل (Shunt Release) وموتورات التشغيل وتلامسات الإنذار. وذلك عند الحاجة للتحكم فيه عن بُعد أو ربطه بنظام إدارة المباني.
يحتوي القاطع على أطراف توصيل نحاسية عالية التوصيل ومصممة بروابط ربط قوية تعتمد على البراغي المخصصة. مما يضمن تثبيت الكابلات أو الباسبارات بأحكام يمنع الارتخاء والشعررة الكهربائية.
يُستخدم زر الاختبار للتحقق الميكانيكي من سلامة ميكانيزم الفصل الداخلي للقاطع دون الحاجة لإحداث شورت حقيقي. حيث يتم الضغط عليه دورياً أثناء الصيانة للتأكد من جاهزية القاطع للفصل.
تم تصميم واختبار القواطع لتعمل بكفاءة ضمن نطاقات حرارية واسعة مخصصة للبيئات الصناعية. ومع ذلك، يُنصح دائماً بمراعاة التهوية الجيدة داخل اللوحة عند تحميل القاطع بالتيار الأقصى.
تتمتع هذه القواطع بعمر افتراضي طويل يمتد لآلاف عمليات التوصيل والفصل الميكانيكية والكهربائية تحت الحمل. بفضل جودة نقاط التلامس الداخلية المقاومة للتآكل والشرر الكهربائي.
يوفر القاطع الحماية الأساسية ضد الزيادة في التيار والقصر، ويمكن إضافة كويل انخفاض الجهد (Undervoltage) بداخله. وذلك لإضافة وظيفة الفصل التلقائي عند انخفاض الجهد أو انقطاعه.
يتم اختيار أمبير القاطع بناءً على حساب مجموع تيار الحمل المستمر (In) مع إضافة هامش أمان قياسي. لضمان عدم فصل القاطع أثناء التشغيل الطبيعي مع استجابته الفورية عند تجاوز التيار المسموح.
تُعد مناسبة جداً للاستخدام في لوحات التجميع والربط الخاصة بمولدات الديزل والأنظمة الكهروميكانيكية. نظراً لقدرتها على التعامل مع التيارات العالية وقطع الأعطال بكفاءة استثنائية.
نعم، بفضل سرعة الفصل العالية وإخماد القوس الكهربائي (Arc Extinguishing) بداخل غرفة الشرر المخصصة. مما يمنع حدوث الانفجارات الداخلية أو اشتعال الكابلات نتيجة الشورت الكهربائي.
تشمل الصيانة الدورية الفحص البصري للغلاف، التأكد من شد براغي التوصيل منعاً للسخونة، وتنظيف الغبار. بالإضافة إلى اختبار ميكانيزم الفصل عبر زر الاختبار لضمان سلاسة الحركة.
يحدد الكود بدقة كلاً من أمبير القاطع، سعة القطع (kA)، ونوع الحماية (ثابتة أم قابلة للضبط). مما يضمن مطابقة القاطع المشترى مع المخططات الهندسية للمشروع بدون أي خطأ.

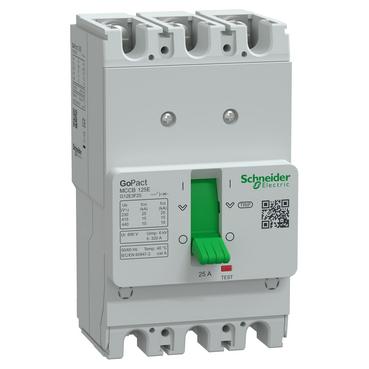

قاطع ADJ Breakers 800N- GOPACT بقدرة قطع 50 كيلو أمبير - شنايدر إلكتريك
