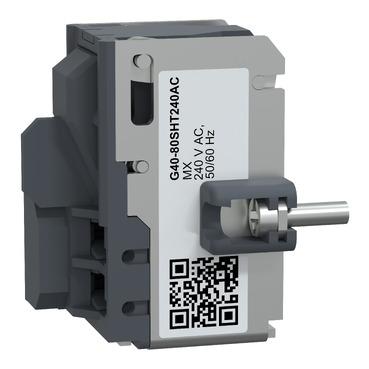

ملف (كويل) MX الفصل عن بُعد لقواطع GoPact - شنايدر إلكتريك
الدليل الشامل والمعمارية الفيزيائية لملف الفصل عن بُعد MX لقواطع GoPact المصبوبة من شنايدر إلكتريك: هندسة السلامة والإيقاف الآلي السريع في المنشآت الحديتة
مقدمة تعريفية بمنظومات التحكم في الطوارئ وملفات الفصل اللحظي لقواطع الدائرة
تستوجب معايير السلامة المهنية الحديثة في المنشآت الصناعية، التجارية، والمباني الحيوية وجود آليات سريعة وموثوقة لفصل التيار الكهربائي عن بُعد في حالات الطوارئ القصوى، مثل اندلاع الحرائق أو تعطل المنظومات الآلية. ويُعد ملف الفصل عن بُعد (MX Shunt Trip) لقواطع GoPact المصبوبة من شنايدر إلكتريك (Schneider Electric GoPact MX Shunt Trip) الإضافة الهندسية الأساسية التي تتيح ربط قواطع الدائرة بمنظومات الإنذار والإيقاف الآلي لضمان الاستجابة الفورية، بداخل الموقع عبر منصة جهزلي.
المعمارية الهندسية والفيزيائية لملف الفصل عن بُعد MX لقواطع GoPact
ملف كهرومغناطيسي عالي الكفاءة والتثبيت في التجويف الداخلي للقاطع تعتمد المعمارية الهندسية لملف الفصل عن بُعد (MX Shunt Trip) لقواطع GoPact المصبوبة من شنايدر إلكتريك على ملف كهرومغناطيسي عالي الكفاءة يُثبت في التجويف الداخلي المخصص للقاطع بداخل الموقع عبر منصة جهزلي. هذا التصميم المدمج يتيح دمج الملحق بسلاسة داخل الهيكل الخارجي للقاطع دون الحاجة لشغل مساحات إضافية خارج لوحة التوزيع، مما يحافظ على ترتيب اللوحة ونظافة هندستها الداخلية.
ربط الدوائر الكهربائية بأنظمة الطوارئ ومنظومات الإيقاف الآليلربط الدوائر الكهربائية بأسظرة الطوارئ ومنظومات الإيقاف الآلي بداخل الموقع عبر منصة جهزلي، يعمل ملف الـ MX كحلقة وصل ذكية بين أزرار الطوارئ اليدوية (Emergency Push Buttons)، لوحات إنذار الحريق، وأنظمة التحكم الآلي PLC، وبين قاطع الدائرة الرئيسي أو الفرعي.
نقاط الولاء
اكسب من هذا الشراء
+696نقاط
الحد الأقصى للخصم بالنقاط
E£1,044
باستخدام 10,442,851 نقطة
اشترِ هذا المنتج لتكسب 696 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£1,044 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل والمعمارية الفيزيائية لملف الفصل عن بُعد MX لقواطع GoPact المصبوبة من شنايدر إلكتريك: هندسة السلامة والإيقاف الآلي السريع في المنشآت الحديتة
ميكانيكية التفعيل اللحظي وتحويل القاطع من الوصل إلى الفصل التامعند تفعيل زر الطوارئ أو إطلاق إشارة من نظام الحريق، يمر تيار كهربائي لحظي عبر ملف الـ MX، مما يولد مجالاً مغناطيسياً يدفع آلية الفصل الميكانيكية داخل القاطع ليتحول من وضع الوصل إلى وضع الفصل التام في أجزاء من الثانية بداخل الموقع عبر منصة جهزلي، مما يقطع الإمداد الكهربائي فوراً وقبل تفاقم الأزمات.
منع انتشار المخاطر الكهربائية وتأمين المنشأة بالكاملهذا الإجراء السريع يمنع انتشار المخاطر الكهربائية ويؤمن المنشأة بالكامل بداخل الموقع عبر منصة جهزلي، حيث يساهم في حماية الأرواح، منع صدمات الحريق الكهربائي، والحفاظ على سلامة المعدات والأصول الثمينة.
ميكانيكية العمل والتفاعل التشغيلي لملف الفصل عن بُعد MX
الفيزياء الكامنة خلف الملف الكهرومغناطيسي واستجابة أجزاء الميلي ثانية
تعتمد ميكانيكية عمل ملف الفصل عن بُعد MX على مبدأ الحث الكهرومغناطيسي. عندما يتلقى الملف إشارة فولتية (سواء كانت تياراً مستمراً DC أو متناوباً AC حسب طراز الملف) نتيجة ضغط زر الطوارئ أو إنذار حريق، يمر التيار في ملفات النحاس المعزولة، مما ينتج عنه مجال مغناطيسي قوي يجذب ذراعاً ميكانيكية دقيقة داخلية. تدفع هذه الذراع بدورها آلية التعثر (Trip Mechanism) الخاصة بالقاطع المصبوب، مما يجبر نقاط التلامس الرئيسية على الانفصال الفوري بقوة زنبركية هائلة في أجزاء من الميلي ثانية، بغض النظر عن حالة الحمل الطبيعية للقاطع.
هندسة التركيب والربط الميداني لملف الـ MX
التثبيت الداخلي في التجويف المخصص للقاطع المصبوب
يبدأ التركيب العملي بفصل التغذية الكهربائية العمومية تماماً عن القاطع ولوحة التوزيع، ثم إزالة الغطاء الأمامي للقاطع (إن وجد) وإدخال وحدة ملف الـ MX في التجويف الداخلي المصمم خصيصاً للملحقات المساعدة، مع التأكد من تعشيق الأذرع الميكانيكية بدقة مع آلية التعثر الداخلية.
توصيل الأسلاك الكهربائية بمنظومات الطوارئ
تُوصل أطراف أسلاك ملف الـ MX بلوحة التحكم في الطوارئ أو زر الفصل اليدوي عبر قنوات الأسلاك الآمنة، مع التأكد من مطابقة جهد تشغيل الملف (Voltage Rating) لجهد إشارة التحكم المستخدمة في المنظومة، لضمان استجابة مثالية بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
ملف كهرومغناطيسي عالي الكفاءة
توليد مجال مغناطيسي لحظي عند مرور التيار للتحكم بالفصل
ضمان استجابة فورية وموثوقة عند الطوارئ
التثبيت في التجويف الداخلي للقاطع
دمج الملحق داخل هيكل قاطع GoPact دون مساحات خارجية
توفير مساحة داخل لوحة التوزيع والحفاظ على المظهر الهندسي
زمن استجابة في أجزاء من الثانية
فصل التيار الكهربائي لحظياً فور تلقي الإشارة
منع انتشار الصدمات الكهربائية وتقليل أضرار الحرائق
التوافق مع أنظمة الإنذار والطوارئ
استقبال إشارات الإيقاف الآلي من وحدات الحريق والتحكم
رفع مستوى الأمان العام للمنشأة والتوافق مع الأكواد الهندسية
المميزات والعيوب الموضوعية
استجابة لحظية فائقة السرعة تقطع التيار في أجزاء من الثانية عند الطوارئ بداخل الموقع عبر منصة جهزلي.
تصميم مدمج داخلي لا يتطلب مساحات إضافية خارج هيكل قاطع GoPact المصبوب.
توافق عالي مع أنظمة إنذار الحريق وأزرار الطوارئ الآلية واليدوية.
رفع مستوى الأمان المؤسسي وحماية الأرواح والمعدات من مخاطر الصدمات والحرائق.
يتطلب دقة فنية عالية أثناء التركيب والتوصيل لضمان توافق جهد إشارة التحكم مع خصائص الملف.
يمثل إضافة اختيارية تتطلب شراء وملحقاً إضافياً بجانب القاطع الأساسي.
الاستخدامات المناسبة وغير المناسبة
ربط قواطع لوحات التوزيع الرئيسية والفرعية بأزرار الطوارئ في المصانع والمباني الإدارية بداخل الموقع عبر منصة جهزلي.
دمج قواطع GoPact بمنظومات إنذار الحريق المركزية للإيقاف الآلي للكهرباء عند حدوث دخان أو حريق.
استخدامات التحكم الآلي والإيقاف عن بُعد في محطات الضخ والمرافق الحيوية.
الاستخدام في الدوائر المنزلية البسيطة التي لا تتطلب أنظمة طوارئ أو إيقاف آلي معقد (حيث يعتبر غير ضروري).
التركيب على قواطع غير متوافقة مع سلاسل GoPact المصبوبة من شنايدر إلكتريك.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام لمنطقة العمل: افصل التغذية الكهربائية العمومية عن لوحة التوزيع وققس الفولتية للتأكد من انعدامها تماماً قبل البدء بداخل الموقع عبر منصة جهزلي.
تركيب وحدة الـ MX: أدخل ملف الفصل عن بُعد في التجويف الداخلي المخصص له داخل قاطع GoPact وثبته بدقة وفق التعليمات الفنية.
توصيل أسلاك التحكم: صل أطراف أسلاك الملف بدائرة زر الطوارئ أو لوحة الإنذار مع التحقق من صحة الجهد الكهربائي للإشارة.
الاختبار الميداني للتشغيل: أعد توصيل التيار واختبر استجابة القاطع عبر تفعيل زر الطوارئ للتأكد من الفصل الفوري بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: تأكد دائماً من مطابقة جهد تشغيل ملف الـ MX لجهد إشارة التحكم المرسلة، حيث إن تغذية الملف بجهد أعلى قد تؤدي إلى احتراقه فوراً، وتغذيته بجهد أقل قد تمنعه من الاستجابة.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لأسلاك التوصيل: افحص بانتظام نقاط ربط الأسلاك الخاصة بملف الـ MX للتأكد من خلوها من الأكسدة أو الارتخاء.
اختبار دوري لنظام الطوارئ: قم بإجراء اختبارات تشغيلية دورية (Functional Tests) للتأكد من كفاءة استجابة الملف وقدرته على فصل القاطع عند الطلب.
نظافة لوحة التوزيع الداخلية: حافظ على خلو محيط القاطع ولوحة التوزيع من الأتربة والرطوبة لضمان سلامة المكونات الإلكترونية والميكانيكية المساعدة.
نصائح هامة قبل الشراء
التحقق من توافق الطراز: تأكد من أن ملف الـ MX مخصص ومتوافق تماماً مع طراز وسعة قاطع GoPact المستخدم لديك قبل الشراء بداخل الموقع عبر منصة جهزلي.
تحديد جهد التشغيل بدقة: تأكد من معرفة جهد دائرة التحكم المتوفرة لديك (مثل 24V DC أو 230V AC) لاختيار الملف بالجهد المطابق تماماً قبل الشراء بداخل الموقع عبر منصة جهزلي.
الشراء حصرياً من مصادر موثوقة: احرص على اقتناء ملحقات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الاعتمادية المطلقة، العمر الافتراضي الطويل، ومعايير الأمان المعتمدة.
الخلاصة الشاملة
يُعد ملف الفصل عن بُعد (MX Shunt Trip) لقواطع GoPact المصبوبة من شنايدر إلكتريك الأداة الهندسية الحيوية التي تحول قواطع الدائرة التقليدية إلى خط دفاع ذكي وسريع في مواجهة حالات الطوارئ والحرائق. بفضل تصميمه المدمج داخل التجويف الداخلي للقاطع، استجابته الفورية في أجزاء من الثانية، وتوافقه التام مع منظومات الإنذار والإيقاف الآلي، يضمن هذا الملحق حماية قصوى للأرواح والممتلكات. إن اختيار ملف MX الأصلي وتوفيره عبر منصة جهزلي يمثل الخطوة الأساسية لاست مكمال معايير الأمان المؤسسي، رفع كفاءة البنية التحتية الكهربائية، والاطمئنان إلى استجابة فورية وثابتة في أوقات الأزمات بكل ثقة واحترافية.
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
تُستخدم هذه الإكسسوارات لزيادة كفاءة القاطع المصبوب وإضافة وظائف التحكم الذاتي والتحكم عن بُعد ونقل إشارات حالة القاطع. مما يتيح ربطه بنظم التحكم الآلي، إشارات الإنذار، ونظم إدارة المباني السكية والصناعية.
يقوم كويل الفصل (MX) بأسقاط القاطع فور تغذيته بإشارة إشارة كهربائية خارجية من زر طوارئ أو جهاز حماية. بينما يقوم كويل هبوط الجهد (MN) بأسقاط القاطع أوتوماتيكياً عندما ينخفض جهد الشبكة عن حد معين أو يقطع تماماً.
تُستخدم التلامسات المساعدة لنقل حالة القاطع الفعلية (مغلق، مفتوح، أو مفصول بسبب عطل Trip) إلى لمبات البيان الخارجية أو نظام التحكم PLC. مما يتيح للمهندسين والفنيين متابعة حالة القاطع بدون الحاجة لفتح اللوحة الكهربائية.
تم تصميم جميع هذه الملحقات لتركب بسلاسة في الفتحات المخصصة لها داخل الهيكل الداخلي للقاطع المصبوب (Internal Accessories). مما يوفر حماية كاملة للملحق ويحافظ على التصميم المدمج للقاطع دون الحاجة لمساحة إضافية.
يأتي كل ملحق بمقاس مخصص يناسب إطار عمل معين (Frame Size) مثل الإطارات 125/200 أو 200/250 أو 400/800 أمبير. لذلك يجب مطابقة كود الإكسسوار مع حجم القاطع المصبوب لضمان التوافق التام والتثبيت المظبوط.
يتيح ربط القاطع بنظام إطفاء الحريق أو أزرار الطوارئ الخارجية لقطع التيار العمومي فوراً عند حدوث طوارئ. مما يمنع انتشار الحرائق ويحمي الأفراد والمعدات داخل المبنى أو المصنع.
تتوفر هذه الملحقات بقيم جهد تشغيل قياسية متوافرة شائعة مثل 220V AC أو 240V AC أو 415V AC بحسب الموديل. ويجب تغذيتها بجهد التشغيل المكتوب على الكود لضمان استجابة الميكانيزم دون تلف الملف الداخلي.
لا، حيث تحتوي قواطع GoPact على واجهة أمامية مخصصة وسهلة الفك للوصول إلى حجرات الملحقات وتثبيتها مباشرة. ثم تخرج أسلاك التوصيل من المسارات المخصصة لها بأمان وبساطة عالية.
يحمي المحركات والأجهزة من الدوران المباشر والخطير فور عودة التيار الكهربائي فجأة بعد انقطاعه. حيث يضمن بقاء القاطع في حالة الفصل (Trip) حتى يتم إعادة توصيله يدوياً أو آلياً بعد التأكد من سلامة الجهد.
بالعكس، تم اختبار كافة الملحقات واعتمادها من شنايدر لتتكامل ميكانيكياً وكهربائياً مع القاطع الأساسي بدون إجهاد. حيث تتفاعل الملحقات مع ميكانيزم الفصل الداخلي بسلاسة تامة دون التأثير على استجابته.
تُصنع من غلاف عازل للكهرباء ومقاوم للحرارة العالية والاشتغال لحماية المكونات والملفات الداخلية. كما تتميز بنقاط توصيل عالية الجودة تضمن الاستجابة السريعة عند استقبال أو إرسال الإشارات.
تعطي إشارة فورية لنظام المراقبة بمجرد فصل القاطع نتيجة الشورت أو التحميل الزائد عن طريق نقطة الإنذار (SD). مما يقلل وقت البحث عن السبب ويسرع عملية الإصلاح وتتبع العطل من قِبل فني الصيانة.
تتميز بمعدل استهلاك منخفض جداً للقدرة الذاتية (Low Power Consumption) حيث تعمل بنظام اللحظي أو الاستعداد. مما يمنع ارتفاع درجة الحرارة الداخلية للقاطع أو استهلاك طاقة زائدة من اللوحة.
عند تذبذب الجهد وانخفاضه عن نسبة 35% إلى 70% من الجهد الاسمي، يقوم الكويل بتفعيل ميكانيزم الفصل فوراً. ذلك لحماية الأحمال الحساسة من العمل تحت جهد منخفض قد يؤدي لارتفاع تيارها واحتراقها.
نعم، يتسع القاطع المصبوب لتركيب نقطة مساعدة (AUX) مع كويل فصل (MX أو UVR) في نفس الوقت بحسب الفتحات المتاحة. مما يمنح الفني مرونة فائقة في جمع وظائف المراقبة والتحكم عن بُعد معاً.
تضمن الحصول على كويل الجهد المطلوب وإطار الحجم المتوافق تماماً مع القاطع المصبوب المركب لديك. وتفادي حدوث أي اختلاف في الأبعاد أو عدم توافق فولتية ملف التحكم.
لا تتطلب صيانة معقدة، ويكفي التأكد من سلامة إحكام أطراف توصيل الأسلاك ونظافتها من الأتربة. بالإضافة إلى فحص استجابة الكوايل عملياً أثناء جلسات الفحص والصيانة الدورية للوحة.
توفر عزل كهربائي كامل بين دائرة التحكم الخارجية والأجزاء الرئيسية المكهربة ذات التيار العالي داخل القاطع. مما يحمي لوحات التحكم والـ PLC من التسربات أو الارتفاعات المفاجئة في التيار الرئيسي.
تم اختبارها لتعمل بكفاءة عالية وضمن المقاييس الدولية القياسية داخل اللوحات الكهربائية المغلقة. حيث تتحمل الإجهادات الحرارية والاهتزازات الميكانيكية الناتجة عن فتح وغلق القاطع المتكرر.
عن طريق ربط القاطع الميكانيكي بنظم التحكم والرصد الذكي وإرسال التنبيهات وإمكانية الفصل الأوتوماتيكي. مما يساعد في إدارة الطاقة وتحسين الاستجابة للإنذارات والأعطال في المنشآت الحديثة.
