مقدمة تعريفية بمنظومة التلامسات المساعدة الأمامية وقواطع حماية المحركات
في هندسة الأتمتة الصناعية وتصميم لوحات التحكم الكهربائية الحديثة، تُمثل المراقبة اللحظية لحالة الآلات والقواطع العنصر الحاسم في تأمين خطوط الإنتاج ومنع الأعطال المفاجئة. تتطلب منظومات تشغيل المحركات الحثية الكبرى أجهزة مساعدة قادرة على نقل الحالة التشغيلية بدقة متناهية إلى غرف السيطرة أو وحدات التحكم المنطقي، مع الحرص على استغلال المساحات الداخلية للوحات بكفاءة عالية. تُعد وحدة نقاط التلامس المساعدة الداخلية أو الأمامية GVAE Auxiliary Contact Block من شنايدر إلكتريك بمثابة الحل الهندسي الأكثر ذكاءً لتوفير مساحة اللوحات، حيث تُصمم خصيصاً ليتم دمجها وتركيبها داخل تجويف واجهة قاطع حماية المحركات شنايدر TeSys GV2 وGV3 Motor Circuit Breakers بدلاً من التركيب على الجوانب. تقوم هذه النقاط بنقل الحالة التشغيلية الفورية للقاطع (تشغيل، إيقاف، أو فصل نتيجة عطل - Trip) لدوائر التحكم أو أجهزة الـ PLC، مما يمنح اللوحة مظهراً منظماً ويوفر المساحة الجانبية بداخل الموقع عبر منصة جهزلي.
المعمارية الكهربائية والميكانيكية لوحدة GVAE
التثبيت الأمامي المدمج داخل تجويف قواطع TeSys GV2 وGV3

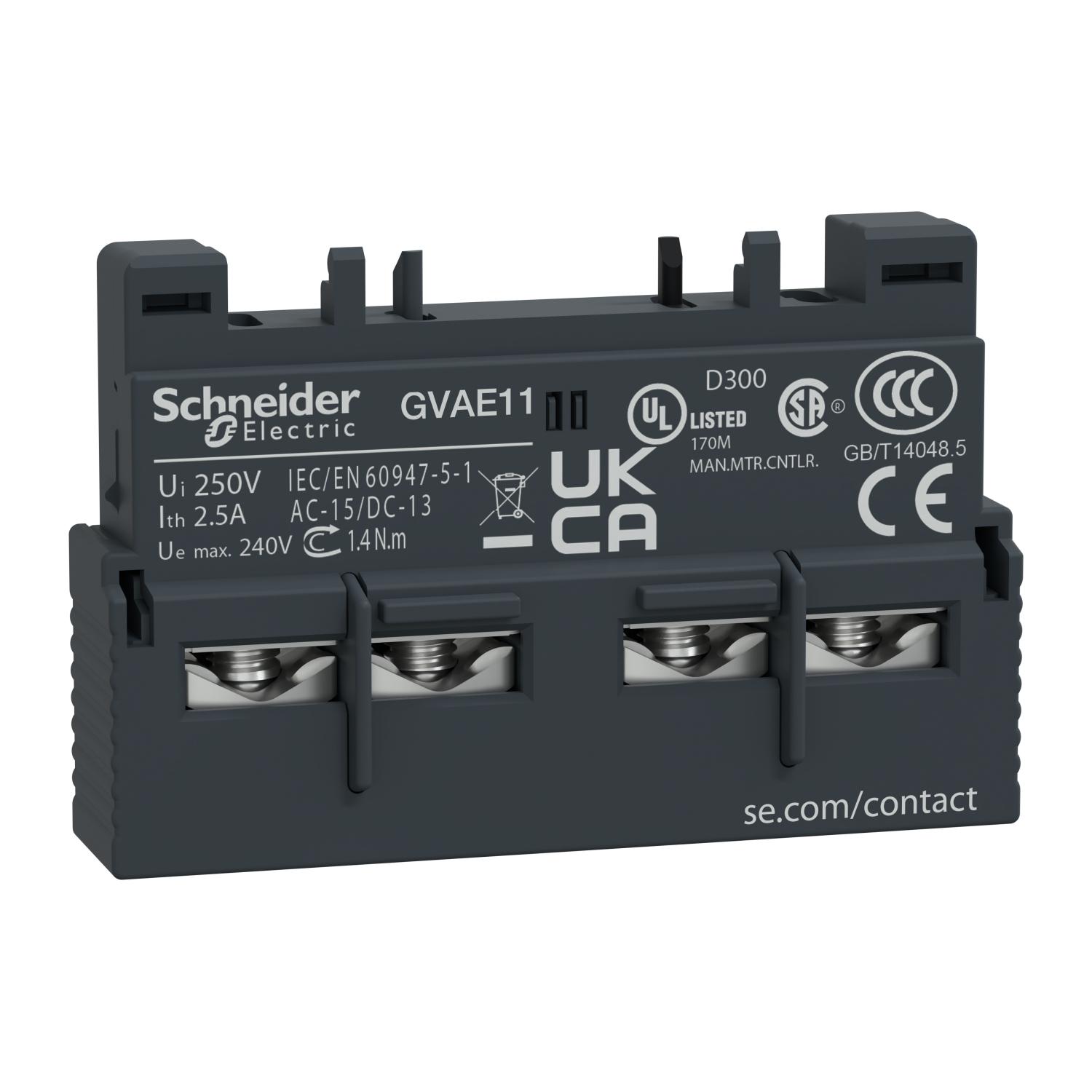

تعتمد المعمارية الهندسية لوحدة GVAE على هيكل ميكانيكي دقيق وصغير الحجم مصمم هندسياً ليندرج بسلاسة داخل التجويف الأمامي المخصص في واجهة قواطع حماية المحركات من فئتي GV2 وGV3. يتم تعشيق الوحدة أمامياً عبر مسارات تثبيت محكمة الإغلاق تستقر في قلب القاطع، مما يلغي الحاجة لأي مساحات جانبية إضافية ويضمن نقل الحركة الميكانيكية بدقة تامية من ذراع القاطع الرئيسي إلى نقاط التلامس الداخلية دون أي تأخير زمني.
نقاط الولاء
اكسب من هذا الشراء
+131نقاط
الحد الأقصى للخصم بالنقاط
E£198
باستخدام 1,976,550 نقطة
اشترِ هذا المنتج لتكسب 131 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£198 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل لنقاط التلامس الداخلية GVAE من شنايدر: المعمارية الكهربائية والميكانيكية، التكامل الأمامي مع قواطع GV2 وGV3، وتقنيات توفير المساحة.
شبكة التلامسات المزدوجة المفتوحة والمغلقة (NO/NC)
تحتوي الوحدة من الداخل على نقاط تلامس فضية عالية النقاء مصممة لتحمل دورات تشغيل ميكانيكية وكهربائية ضخمة. تتنوع هذه النقاط بين نقاط مفتوحة طبيعياً (Normally Open - NO) ونقاط مغلقة طبيعياً (Normally Closed - NC)، مما يمنح مهندسي التحكم مرونة كاملة في تصميم دوائر التعشيق (Interlocking)، أو إضاءة لمبات البيان، أو إرسال نبضات الجهد إلى الوحدات البرمجية المختلفة.
آليات نقل الإشارة والترابط مع منظومات التحكم الآلي
مراقبة أوضاع التشغيل والانعكاس الفوري للحالة
تتفاعل وحدة GVAE لحظياً مع الأوضاع الرئيسية للقاطع الرئيسي: وضع التوصيل الفعلي للتيار، وضع الفصل اليدوي المتعمد، ووضع التعثر الناتج عن حدوث عطل حقيقي مثل الحمل الزائد أو القصر. يتيح هذا التنوع رصد حالة المحرك بدقة تامة، وإبلاغ المشغلين بأسباب توقف الآلة فور حدوثه لتسريع عمليات الصيانة والإصلاح.
التكامل مع المتحكمات الآلية (PLCs) ودوائر الإنذار
تُستخدم النقاط المساعدة الداخلية كجسر حيوي بين الأجزاء الكهروميكانيكية الثقيلة ونظم التحكم الرقمية والذكية. عبر توصيل إشارات GVAE بمداخل الوحدات البرمجية، يمكن للـ PLC اتخاذ قرارات فورية مثل إيقاف خط الإنتاج بالكامل، أو تشغيل جرس إنذار صوتي، أو إظهار رسالة خطأ على شاشات التحكم (HMI) بداخل الموقع عبر منصة جهزلي.
هندسة البدن العازل ومعايير التوصيل الآمن
الغلاف البلاستيكي المعالج والمقاوم للاهتزازات
صُنعت الأجزاء الخارجية لوحدة GVAE من بوليمرات هندسية متطورة تتميز بمقاومتها العالية للاهتزازات المستمرة الناتجة عن عمل المحركات الكبرى. كما تتمتع بخاصية الإطفاء الذاتي ومقاومة التمزق أو التغير الناتج عن تقلبات درجات الحرارة داخل لوحات التوزيع الصناعية.
أطراف الربط الأمامية ومعايير التثبيت المحكم
تحتوي الوحدة على مسامير وأطراف ربط أمامية مصممة بدقة لاستيعاب الأسلاك الرفيعة والمتوسطة الخاصة بدوائر التحكم. يضمن هذا التصميم ثبات الأسلاك وسهولة الوصول إليها للربط والفحص دون تداخل مع الكابلات الأخرى، مما يمنع انقطاع إشارات المراقبة ويضمن استقرار عمل لوحة التحكم بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
توافق تام مع TeSys GV2 & GV3
التركيب الميكانيكي الأمامي المباشر داخل واجهة القواطع.
استغلال المساحة الأمامية وتجنب زيادة العرض الجانبي للوحة.
نقاط تلامس مساعدة (NO / NC)
توفير مسارات كهربائية بديلة لدوائر الإشارة والتحكم.
مرونة عالية في تصميم دوائر الإنذار والتعشيق الآلي.
هيكل بوليمري مقاوم للاهتزاز
حماية المكونات الداخلية وضمان استقرار التثبيت الميكانيكي.
إطالة العمر الافتراضي للوحدة في بيئات العمل الصناعية القاسية.
أطراف ربط أمامية آمنة
تثبيت أسلاك دوائر التحكم الرفيعة بإحكام وسهولة الوصول.
ضمان استمرارية وصول إشارات المراقبة وتسهيل أعمال الصيانة.
نقل حالة القاطع لحظياً (ON/OFF/Trip)
إبلاغ منظومات التحكم بحالة التشغيل أو العطل فوراً.
سرعة اكتشاف الأعطال وتقليل زمن توقف خطوط الإنتاج.
المميزات والعيوب الموضوعية
المميزات الأساسية:
توفير مذهل للمساحة: التركيب الأمامي المدمج داخل تجويف القاطع يوفر مساحة واسعة داخل لوحة التوزيع مقارنة بالوحدات الجانبية.
موثوقية عالية في نقل الإشارات: نقاط التلامس المصنوعة من الفضة تضمن توصيلاً كهربائياً مستقراً ودقيقاً لمليارات الدورات.
مرونة تشغيلية واسعة: توفير خيارات متعددة من نقاط التلامس المفتوحة والمغلقة يلبي كافة متطلبات لوحات التحكم.
متانة ميكانيكية فائقة: تحمل الاهتزازات والظروف الصناعية القاسية دون التأثير على كفاءة الأداء.
المعوقات والعيوب الموضوعية:
محدودية تحمل التيار: مخصصة حصرياً لدوائر الإشارة والتحكم ذات التيارات الضعيفة وليست مصممة لتغذية الأحمال الثقيلة مباشرة.
صعوبة الاستبدال السريع أحياناً: لكونها مركبة داخل تجويف واجهة القاطع، قد يتطلب استبدالها فك بعض التوصيلات الأمامية الضيقة مقارنة بالوحدات الجانبية.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية:
لوحات التحكم الآلي للمحركات الحثية في المصانع المكتظة بالمكونات والتي تتطلب توفير كل سنتيمتر من المساحة.
دوائر الإنذار الضوئي والصوتي التي تضيء أو ترسل تنبيهات عند حدوث عطل أو فصل في قاطع المحرك.
ربط قواطع حماية المحركات بوحدات التحكم المنطقي (PLCs) وأنظمة الإشراف والمراقبة (SCADA).
المنشآت الحيوية التي تتطلب معرفة فورية بأسباب توقف أي آلة لتفادي تعطل العمليات الإنتاجية بمعايير تنظيمية عالية.
الاستخدامات غير المناسبة:
استخدامها لتوصيل الأحمال الرئيسية أو تشغيل المحركات بشكل مباشر نظراً لعدم تحملها للتيارات العالية.
التركيب على قواطع تابعة لشركات أخرى لا تحتوي على التجويف الأمامي المخصص لعائلة شنايدر TeSys.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي الكلي: افصل التغذية الرئيسية للوحة وتأكد تماماً من غياب الجهد باستخدام أداة قياس معتمدة قبل بدء العمل.
تجهيز القاطع والوحدة: تأكد من أن قاطع حماية المحرك (GV2 أو GV3) في وضع الفصل، وجهز وحدة التلامس الأمامية GVAE.
الإدخال والتعشيق الأمامي: أدخل وحدة GVAE في التجويف المخصص بواجهة القاطع حتى تستقر تماماً ويتم تعشيق ذراع النقل الميكانيكي الداخلي بدقة.
توصيل أسلاك التحكم: اربط أسلاك دائرة الإشارة بأطراف التلامس الأمامية المخصصة (NO أو NC) بإحكام، ثم أعد اختبار التوصيل بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: تجنب تماماً تمرير تيارات القدرة الرئيسية عبر نقاط التلامس المساعدة المخصصة للتحكم، واقتصر على استخدامها لدوائر الإشارة والجهد المنخفض فقط لضمان عدم احتراق الوحدة.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري للأسلاك: تأكد من إحكام ربط المسامير والأطراف الأمامية دورياً لمنع حدوث أي ارتخاء ناتج عن الاهتزازات المستمرة.
النظافة الجافة للوحة: حافظ على نظافة محيط الوحدة وخلوه من الأتربة والزيوت باستخدام الهواء المضغوط بحذر شديد وبدون سوائل رطبة.
اختبار كفاءة الإشارة: راقب عمل دوائر البيان والتحكم بانتظام للتأكد من أن نقاط التلامس تنقل حالة القاطع بدقة دون أي تأخير أو تقطيع.
نصائح هامة قبل الشراء
التأكد من توافق الطراز: تأكد من أن قاطع حماية المحرك لديك ينتمي لعائلة شنايدر TeSys GV2 أو GV3 لضمان التوافق التام للتركيب الأمامي المدمج.
تحديد نوع النقاط المطلوبة: حدد عدد ونوع نقاط التلامس (مفتوحة أو مغلقة) التي تتطلبها دائرة التحكم الخاصة بك قبل اتمام الشراء.
اقتناء المنتجات الأصلية: احرص على شراء وحدة GVAE الأصلية المعتمدة لضمان جودة التصنيع وتوافرها عبر منصة جهزلي.
الخلاصة الشاملة
تُعد وحدة نقاط التلامس المساعدة الداخلية GVAE من شنايدر الإضافة الهندسية الذكية والضرورية لكل لوحة تحكم تهدف إلى تحقيق أعلى مستويات المراقبة وتوفير المساحة الداخلية. بفضل تصميمها المدمج داخل واجهة قواطع TeSys GV2 وGV3، ونقاط تلامسها الدقيقة، وبدنها المقاوم للاهتزازات، تضمن هذه الوحدة نقل حالة القاطع لحظياً إلى دوائر الإنذار والمتحكمات الآلية. يمثل الاستثمار في هذا المنتج الأصلي وتوفيره عبر منصة جهزلي خطوة استراتيجية حتمية لرفع كفاءة تنظيم لوحاتك، واكتشاف الأعطال مبكراً، وضمان استمرارية العمل بأمان تام على المدى الطويل.
