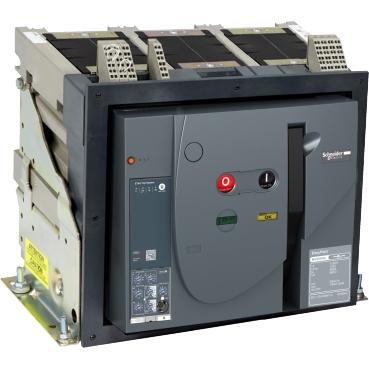

الدليل الشامل للمفتاح الهوائي الرئيسي (Schneider Masterpact MVS ACB) من شنايدر إلكتريك: هندسة الحماية الكبرى وتوزيع الطاقة في اللوحات العمومية
مقدمة تعريفية بمنظومات المفاتيح الهوائية الكبرى وأدوارها الاستراتيجية في المنشآت
في قلب البنية التحتية الكهربائية للمنشآت الصناعية والتجارية الضخمة، حيث تتدفق تيارات هائلة تتطلب مستويات فائقة من الأمان والتحكم الموثوق، تبرز الحاجة الماسة إلى حائط صد هندسي قادر على إدارة هذه الطاقات العارمة بكفاءة مطلقة. يُعد المفتاح الهوائي الرئيسي (Air Circuit Breaker - ACB) من عائلة Masterpact MVS التي تنتجها شركة شنايدر إلكتريك (Schneider Electric) بمثابة الدرع الحصين وحجر الأساس الهندسي في حماية اللوحات العمومية وتوزيع القدرة الكهربائية في المنشآت الصناعية والتجارية الكبرى. صُمم هذا المفتاح ليتحمل التيارات الضخمة جداً (التي تبدأ عادة من 800 أمبير وصولاً إلى 4000 أمبير أو أكثر) مع توفير قدرة فائقة على قطع تيارات القصر (Breaking Capacity) تصل إلى 50kA أو 65kA وأكثر، معتمداً على تكنولوجيا إخماد الأقواس الكهربائية في الهواء، ومزوداً بوحدات حماية إلكترونية ذكية تضمن التنسيق الانتقائي التام في الشبكة بداخل الموقع عبر منصة جهزلي، لتشكل هذه المنظومة العمود الفقري لاستمرارية التشغيل وحماية الأصول الاستراتيجية.
المعمارية الكهربائية والفيزيائية للمفتاح الهوائي (Schneider Masterpact MVS ACB)
هندسة إخماد الأقواس الكهربائية في الهواء (Arc Chute Technology) تعتمد المعمارية الفيزيائية الأساسية للمفتاح الهوائي Masterpact MVS على تقنية إخماد الأقواس الكهربائية المتقدمة داخل غرف إخماد الأقواس (Arc Chutes). عند حدوث أعطال كبرى أو قطع لتيارات عالية، يتولد قوس كهربائي عنيف بين أقطاب التلامس؛ حيث يعمل المفتاح على توجيه هذا القوس سريعا عبر صفائح معدنية متخصصة تعمل على تبريده، وتقسيمه، وإخماده تماماً في أجزاء من الثانية، مما يمنع حدوث انهيار حراري أو انفجار داخل اللوحة الرئيسية بداخل الموقع عبر منصة جهزلي.
نقاط الولاء
اكسب من هذا الشراء
+29,658نقاط
الحد الأقصى للخصم بالنقاط
E£44,488
باستخدام 444,876,750 نقطة
اشترِ هذا المنتج لتكسب 29,658 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£44,488 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل للمفتاح الهوائي الرئيسي (Schneider Masterpact MVS ACB) من شنايدر إلكتريك: هندسة الحماية الكبرى وتوزيع الطاقة في اللوحات العمومية
هندسة وحدات الحماية الإلكترونية الرقمية الذكية (Micrologic Control Units)
تتكامل المعمارية الكهربائية للمفتاح مع وحدات تحكم وحماية إلكترونية رقمية متطورة تتيح للمهندسين ضبط تيارات التشغيل بدقة متناهية. تشمل هذه الحماية مراقبة الأحمال الزائدة طويلة الأمد، الحماية ضد تيارات القصر ذات التأخير القصير، والحماية اللحظية الفورية ضد الأعطال المدمرة، فضلاً عن إمكانية التواصل الرقمي ومراقبة المعلمات الكهربائية لحظياً بداخل الموقع عبر منصة جهزلي.
هندسة الأقطاب الثقيلة وقاعدة السحب والانزلاق (Drawout & Fixed Mechanisms)
صُمم الهيكل الفيزيائي للمفتاح ليتيح خيارين رئيسيين: النوع الثابت (Fixed) أو النوع القابل للسحب (Drawout) عبر إطار هيكلي متين. تتيح تقنية السحب إمكانية إخراج المفتاح بسهولة وآمان تام للصيانة أو الفحص دون الحاجة لفصل العمومي عن باقي اللوحة، مدعومًا بآليات تعشيق ميكانيكية دقيقة تمنع تحريك المفتاح وهو في وضع الوصل الحامل للتيار بداخل الموقع عبر منصة جهزلي.
ميكانيكية العمل والتفاعل التشغيلي للمفتاح الهوائي Masterpact MVS
تعتمد ميكانيكية عمل المفتاح على تخزين طاقة ميكانيكية هائلة داخل يايات صلبة قوية. يتم شحن هذه اليايات إما يدوياً عبر ذراع الشحن المخصص أو آلياً عبر موتورات شحن ملحقة. بمجرد إتمام الشحن، تصبح آلية المفتاح جاهزة لإغلاق الأقطاب بسرعة فائقة لا تتجاوز جزءاً من الثانية فور تلقي أمر التشغيل، مما يضمن توصيلاً لحظياً مستقراً للأحمال بداخل الموقع عبر منصة جهزلي.
آلية التعثر التلقائي والاستجابة الفورية لإشارات وحدات الحماية
في حال رصد وحدة الحماية الإلكترونية لأي تجاوز غير مسموح به في التيار أو حدوث قصر خطير، ترسل الوحدة إشارة فورية لملف التعثر (Shunt Trip / Undervoltage) لتحرير طاقة اليايات وعزل الدائرة الكهربائية في الحال. تمنع هذه الاستجابة الفولطية وصول التيارات التدميرية إلى المكونات الداخلية للوحة أو الأحمال الحساسة بداخل الموقع عبر منصة جهزلي.
هندسة التركيب والربط الميداني لمفتاح Masterpact MVS
التثبيت الهيكلي داخل اللوحات العمومية والرفوف الانزلاقية
يتم تركيب المفتاح الهوائي بعناية فائقة داخل الهيكل المعدني للوحة التوزيع الرئيسية (MDB). في النسخ القابلة للسحب، يُثبت الهيكل الخارجي (Chassis) في مكانه بينما ينزلق جسم المفتاح بسلاسة عبر قضبان توجيه دقيقة مزودة بمؤشرات واضحة لوضعية (فصل، اختبار، وصل) بداخل الموقع عبر منصة جهزلي.
التوصيل الكهربائي لقضبان التوصيل الرئيسية (Busbars) ودوائر الكنترول
تُربط أطراف التوصيل الضخمة للمفتاح (Terminals) بقضبان النحاس الرئيسية (Busbars) للوحة باستخدام مسامير وعزم ربط هندسي محدد بدقة. كما تُوصل أسلاك التحكم، الإشارات الرقمية، وملحقات الكنترول بأطراف التوصيل المساعدة (Auxiliary Blocks) مع الالتزام التام بمخططات التوصيل المعتمدة بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
تيارات تشغيل واسعة (800A إلى 4000A+)
استيعاب وتوزيع التيارات الضخمة في الشبكات الكبرى
تلبية متطلبات الأحمال الكبيرة للمصانع والمنشآت التجارية
سعة قطع عالية (50kA / 65kA)
تحمل ومقاطعة أقسى تيارات القصر دون أضرار هيكلية
توفير أمان مطلق وحماية شاملة للوحة الرئيسية والموقع
تكنولوجيا إخماد الأقواس الهيائية
تبريد وتقسيم وإخماد الأقواس الكهربائية العنيفة
منع انفجار المفتاح والحفاظ على السلامة العامة للمنشأة
وحدات حماية إلكترونية ذكية (Micrologic)
مراقبة رقمية دقيقة وضبط مرن لعتبات الحماية
تخصيص الحماية بدقة للأحمال وتجنب الانقطاعات غير المبررة
إطار قابل للسحب (Drawout Mechanism)
إمكانية إخراج المفتاح وفحصه بأمان تام
تسهيل الصيانة الدورية دون الحاجة لقطع الطاقة عن كامل اللوحة
المميزات والعيوب الموضوعية
المميزات الأساسية
اعتمادية عالمية وموثوقية فائقة مشهود لها من شركة شنايدر إلكتريك في إدارة اللوحات العمومية بداخل الموقع عبر منصة جهزلي.
مرونة تشغيلية عالية بفضل خيارات الإطار الثابت وقابل للسحب ووحدات الحماية الذكية القابلة للترقية.
قدرة فائقة على تحمل ومقاطعة تيارات الأعطال الكبرى بأمان تام.
توفير مستويات متقدمة من الحماية الانتقائية والتنسيق بين قواطع الشبكة.
العيوب والمعوقات الموضوعية
يتطلب حجماً ومساحة واسعة نسبياً داخل اللوحات الكهربائية مقارنة بالقواطع المقولبة الصغيرة.
تكلفة استثمارية أوليّة مرتفعة نظراً للإمكانيات الهندسية الهائلة والتقنيات المتقدمة المستخدمة فيه.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية
لوحات التوزيع الرئيسية العمومية (Main Distribution Boards - MDB) للمصانع والشركات الكبرى بداخل الموقع عبر منصة جهزلي.
أبراج الإدارات الضخمة، المستشفيات التخصصية، والمرافق الحيوية التي تتطلب استمرارية تامة للتيار.
محطات الطاقة الفرعية وشبكات توزيع القدرة ذات التيارات العالية.
الاستخدامات غير المناسبة
التطبيقات السكنية البسيطة أو المنشآت الصغيرة التي تفتقر للأحمال الكبرى ولا تتعدى تياراتها الحدود الدنيا.
اللوحات الفرعية الضيقة التي تفتقر للمساحات اللازمة لاستيعاب أبعاد المفتاح الهوائي الكبيرة.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام: افصل جميع مصادر التغذية وتأكد تماماً باستخدام أجهزة القياس المعتمدة من انعدام الفولتية قبل البدء في أي أعمال بداخل الموقع عبر منصة جهزلي.
تثبيت هيكل المفتاح وإطاره: قم بتركيب قاعدة المفتاح أو إطاره الانزلاقي بإحكام داخل لوحة التوزيع الرئيسية مع التأكد من استواء الأسطح وثبات المسامير.
التوصيل الميكانيكي والكهربائي: صل قضبان النحاس الرئيسية بأطراف المفتاح بعزم ربط مطابق للمواصفات، وصل دوائر الكنترول والحماية بدقة.
إجراء الفحص واختبارات التشغيل: تأكد من سلامة حركة الآلية الميكانيكية، اشحن اليايات، وقم بإجراء اختبارات التشغيل والتعثر اليدوي والآلي للتأكد من كفاءة النظام.
تنبيه هام للسلامة: يُحظر تماماً محاولة سحب أو إخراج المفتاح الهوائي من إطاره أثناء وضع الوصل أو وهو يحمل التيار لتفادي حدوث أقواس كهربائية مدمرة وإصابات مميتة.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لأطراف التوصيل وقضبان النحاس: تحقق بانتظام من ثبات مسامير الربط وخلو نقاط التلامس من أي ترسبات أو علامات سخونة بداخل الموقع عبر منصة جهزلي.
نظافة أقطاب التلامس وغرف الإخماد: افحص بانتظام غرف إخماد الأقواس وأطراف التلامس الرئيسية ونظفها من أي مخلفات ناتجة عن عمليات قطع سابقة.
اختبار كفاءة اليايات ووحدات الحماية: قم بعمل صيانات دورية واختبارات دورية لوحدات Micrologic وآلية شحن اليايات للتأكد من سرعة الاستجابة الدقيقة عند الطوارئ.
نصائح هامة قبل الشراء
دراسة الأحمال والتيارات بدقة هندسية: تأكد من اختيار سعة التيار المناسبة (مثل 1600A أو 2500A) وسعة القطع (50kA أو 65kA) لتتطابق مع دراسة الأحمال بداخل الموقع عبر منصة جهزلي.
تحديد نوع المفتاح (ثابت أم قابل للسحب): اختر التصميم الهندسي الملائم لطبيعة لوحتك ومتطلبات الصيانة المستقبلية للمنشأة.
الشراء من مصادر معتمدة: احرص على اقتناء مفاتيح شنايدر إلكتريك الأصلية وملحقاتها حصرياً عبر منصة جهزلي لضمان الجودة العالية، المعايير الصناعية المعتمدة، والحصول على الدعم الفني المحترف.
الخلاصة الشاملة
يُعد المفتاح الهوائي الرئيسي (Schneider Masterpact MVS ACB) الصرح الهندسي الأبرز والدرع الحصين في حماية وتوزيع القدرة الكهربائية باللوحات العمومية. بفضل قدرته الفائقة على تحمل التيارات الضخمة ومقاطعة أقسى تيارات القصر، تقنيات إخماد الأقواس المتقدمة، ووحدات الحماية الرقمية الذكية Micrologic، يضمن هذا المفتاح أقصى درجات الأمان واستمرارية التشغيل الاستراتيجي للمنشآت الكبرى. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الحاسمة لرفع كفاءة البنية التحتية الكهربائية وتأمين منشأتك ضد المخاطر الكبرى.
