مجموعة ربط ميكانيكي لقواطع Masterpact NT - شنايدر إلكتريك

الدليل الشامل لمجموعة الربط الميكانيكي لقواطع Masterpact NT من شنايدر إلكتريك: هندسة الأمان المدمج ومنع التداخل الكهربائي في المساحات الضيقة

هندسة التكامل الهيكلي مع عائلات المفاتيح الهوائية المدمجة Masterpact NT

صُممت مجموعة التعشيق هذه خصيصاً لتتكامل بصورة فيزيائية وميكانيكية تامة مع هياكل المفاتيح الهوائية المدمجة من سلسلة Masterpact NT، سواء كانت بنسخها الثابتة أو المسحوبة. يتيح هذا التوافق الهندسي الدقيق تثبيت أجزاء مجموعة الربط على جوانب الهياكل الضيقة بسلاسة تامة، مع توفير نقاط تعشيق مصممة خصيصاً لتتوافق مع آليات تحرير الطاقة والقفل الداخلي للقواطع بداخل الموقع عبر منصة جهزلي دون التأثير على الحجم الكلي للمفتاح.

هندسة منع التداخل المدمر (Backfeed) وحماية الأحمال في المساحات الضيقة

تكمن القيمة الهندسية الكبرى لمجموعة الربط في قدرتها المطلقة على القضاء على ظاهرة التداخل العكسي (Backfeed)، والتي تحدث عندما يتم توصيل مولد احتياطي بالشبكة الرئيسية في نفس وقت تغذيتها من شركة الكهرباء، مما ينجم عنه انهيار فوري للمعدات واحتراق المحولات وحدوث حرائق مدمرة. تضمن هذه المعمارية الميكانيكية المدمجة استحالة حدوث هذا الخطأ عبر قفل ميكانيكي فيزيائي لا يمكن تجاوزه بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لمجموعة الربط الميكانيكي

دورة القفل والتأمين المتبادل بين القواطع المدمجة

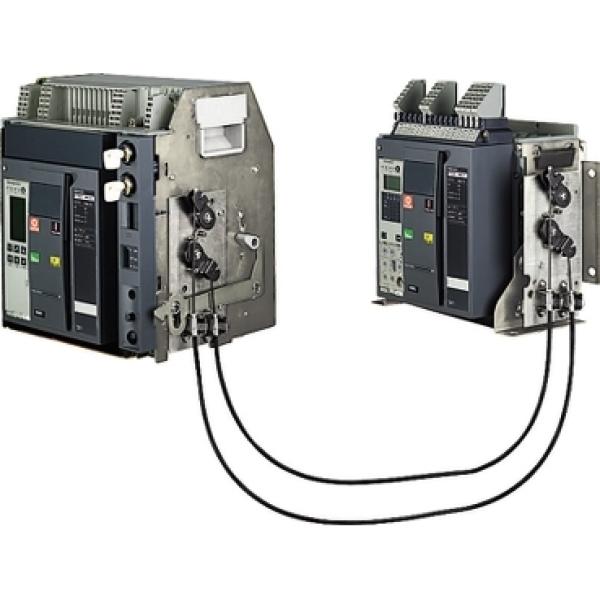

تبدأ ميكانيكية العمل بمجرد محاولة إغلاق أحد القواطع المرتبطة بالمنظومة؛ فإذا كان القاطع الأول مغلقاً، تتسبب الكابلات الموصولة في حظر حركة آلية الإغلاق للقاطع الثاني تماماً، بحيث يصبح زر الإغلاق اليدوي أو الكهربائي غير فعال. لا يُسمح للقاطع الثاني بالإغلاق إلا بعد قيام القاطع الأول بعملية فتح كاملة وتحرير ذراع التعشيق المرتبط بكابلات الربط بداخل الموقع عبر منصة جهزلي.

الجهوزية الكاملة لأنظمة التبديل اليدوي والآلي الآمن في اللوحات المدمجة

يضمن هذا التنسيق الميكانيكي الدقيق انسيابية عمليات التبديل بين مصادر الطاقة المختلفة (مثل التبديل بين المحول الرئيسي والمولد الاحتياطي) بأمان تام، مما يوفر بيئة تشغيلية مستقرة تدعم استمرارية الأعمال وتمنع أي تداخل خطير في الشبكة بداخل الموقع عبر منصة جهزلي دون أي مخاطر تشغيلية أو استهلاك مساحات إضافية داخل اللوحة.

هندسة التركيب والربط الميداني لمجموعة الربط الميكانيكي

التثبيت الهيكلي على هياكل القواطع الهوائية المدمجة NT

يتم تركيب وحدات الربط الميكانيكي على جوانب هياكل قواطع Masterpact NT وفق مخططات هندسية دقيقة، مع ربط الكابلات الصلبة وتثبيتها بالمسامير المخصصة لضمان حركة ميكانيكية سلسة وخالية من أي احتكاك يعيق الأداء في الأماكن الضيقة بداخل الموقع عبر منصة جهزلي.

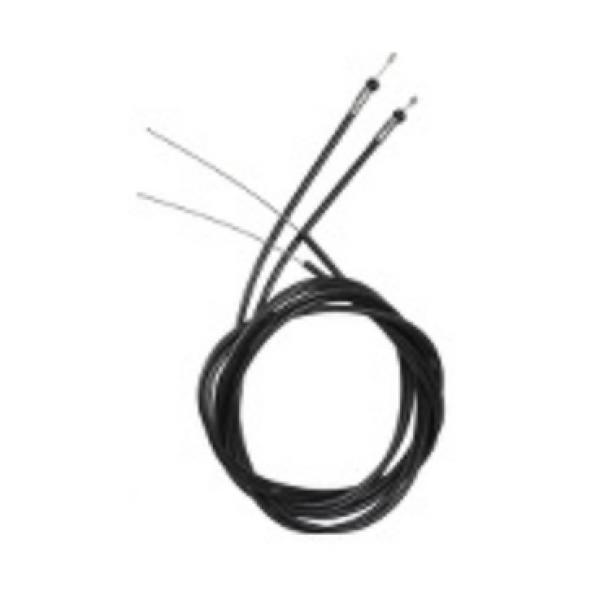

ضبط ومعايرة مسارات كابلات الربط الدقيقة

تتطلب عملية التركيب عناية فائقة في ضبط أطوال ومسارات كابلات الربط، وتجنب أي انحناءات حادة قد تؤثر على كفاءة نقل حركة القفل الميكانيكي بين القواطع المدمجة، مع إجراء اختبارات حركية يدوية للتأكد من نجاح عملية التعشيق قبل تشغيل النظام تحت الجهد بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية

• توفير أقصى درجات الأمان الفيزيائي ومنع التداخل المدمر (Backfeed) بين مصادر الطاقة في اللوحات المدمجة بداخل الموقع عبر منصة جهزلي.

• اعتمادية مطلقة لا تعتمد على التيار الكهربائي أو الأعطال البرمجية في تنفيذ الحماية.

• تصميم مدمج مصخص خصيصاً للتوافق مع المساحات الضيقة وهياكل قواطع Masterpact NT.

• سهولة نسبية في التركيب الميداني عند اتباع الإرشادات الهندسية الدقيقة لشركة شنايدر إلكتريك.

العيوب والمعوقات الموضوعية

• تتطلب دقة متناهية وعناية بالغة أثناء التركيب وضبط كابلات الربط لمنع أي إعاقة في حركة القواطع المدمجة.

• تفرض قيوداً ميكانيكية صارمة على ترتيب وتواجد القواطع داخل اللوحة الكهربائية ذات الحجم القياسي المحدود.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية

• لوحات التوزيع الرئيسية والمدمجة التي تحتوي على نظام تبديل بين محول ومولد في المساحات الضيقة (ATS systems) بداخل الموقع عبر منصة جهزلي.

• التطبيقات والمنشآت التي تستخدم قواطع Masterpact NT المدمجة وتتطلب حماية صارمة ضد التداخل دون إهدار مساحة اللوحة.

• المنظومات التي تشهد تبديلاً مستمراً للأحمال وتستوجب تأكيداً ميكانيكياً قاطعاً وآمناً.

الاستخدامات غير المناسبة

• اللوحات الكهربائية الكبرى التي تفتقر لمساحات التثبيت الجانبي لكابلات NT أو تستخدم قواطع سلسلة NW الكبيرة.

• التطبيقات التي تعتمد حصرياً على التحكم البرمجي المنفصل دون الحاجة لأي تأمين ميكانيكي فيزيائي.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام للوحة: افصل جميع مصادر التغذية الرئيسية والفرعية واستخدم جهاز القياس للتأكد التام من انعدام الجهد قبل بدء أي أعمال بداخل الموقع عبر منصة جهزلي.

2. تركيب وحدات التعشيق على الهياكل المدمجة: ثبّت قواعد الربط على جوانب قواطع Masterpact NT بدقة وفقاً للمخططات الإرشادية لشركة شنايدر إلكتريك.

3. مد وربط كابلات التعشيق: قم بتوصيل كابلات الربط بين القواطع المعنية مع ضبط الشد والمسارات بدقة بالغة لضمان سلاسة حركة القفل في الحيز المحدود.

4. اختبار الأداء الميكانيكي والتحقق: أجرِ اختباراً يدوياً كاملاً لتأكيد استحالة إغلاق القاطع الثاني عندما يكون الأول مغلقاً، والتحقق من سلامة المنظومة قبل إعادة التغذية.

تنبيه هام للسلامة: يُحظر نهائياً محاولة إجبار أو تعديل أذرع وكابلات الربط الميكانيكي بالقوة أثناء وجود القواطع تحت التشغيل لتفادي تلف آليات القفل وحدوث أعطال خطيرة.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لمسارات كابلات الربط: تحقق بانتظام من عدم وجود أي احتكاك، ارتخاء، أو تلف في كابلات وأذرع الربط الميكانيكي للمفاتيح المدمجة بداخل الموقع عبر منصة جهزلي.

• نظافة محيط آليات التعشيق: احرص على خلو مناطق الربط والمفاصل من الأتربة، الرواسب، أو الشوائب التي قد تعيق حركة الأذرع الكابلية داخل اللوحة الضيقة.

• اختبار كفاءة القفل الدورية: قم بإجراء فحوصات تشغيلية دورية للتأكد من استمرار عمل قفل التعشيق الميكانيكي بكفاءة تامة ودون أي تباطؤ.

نصائح هامة قبل الشراء

• مطابقة طراز القواطع بدقة: تأكد من أن مجموعة الربط الميكانيكي مخصصة تماماً لسلسلة قواطع Masterpact NT المدمجة ومتوافقة مع عدد القواطع المراد ربطها بداخل الموقع عبر منصة جهزلي.

• تحديد نوع التركيب (ثابت أم مسحوب): تحقق من ملائمة طقم الربط لتصميم اللوحة لديك (Fixed أو Drawout) للأبعاد المدمجة.

• الشراء حصرياً من مصادر موثوقة: احرص على اقتناء مجموعات الربط الميكانيكي وملحقات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة الفائقة، المعايير الصناعية المعتمدة، والأداء المستدام للمنظومة.

الخلاصة الشاملة

تُعد مجموعة الربط الميكانيكي لقواطع Masterpact NT من شنايدر إلكتريك الدرع الحصين وحائط الصد الميكانيكي الأساسي لمنع التداخل المدمر وضمان الأمان المطلق في شبكات التوزيع الكهربائية المدمجة ذات المساحات المحدودة. بفضل تصميمها الهندسي المتقن المتوافق مع حجم قواطع NT، استقلاليتها التامة عن الدوائر الكهربائية، واعتماديتها الموثوقة في تنظيم عمليات التبديل بين المصادر، توفر هذه المنظومة أعلى مستويات الحماية للأرواح والمعدات. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأهم لضمان أمان وموثوقية منظومتك الكهربائية بكل ثقة واحترافية.
