مجموعة ربط ميكانيكي لقواطع Masterpact NW - شنايدر إلكتريك

الدليل الشامل لمجموعة الربط الميكانيكي لقواطع Masterpact NW من شنايدر إلكتريك: هندسة الأمان المطلق ومنع التداخل الكهربائي

هندسة التكامل الهيكلي مع عائلات المفاتيح الهوائية Masterpact NW

صُممت مجموعة التعشيق هذه خصيصاً لتتكامل بصورة فيزيائية وميكانيكية تامة مع هياكل المفاتيح الهوائية الكبرى من سلسلة Masterpact NW، سواء كانت بنسخها الثابتة أو المسحوبة. يتيح هذا التوافق الهندسي الدقيق تثبيت أجزاء مجموعة الربط على جوانب الهياكل بسلاسة تامة، مع توفير نقاط تعشيق مصممة خصيصاً لتتوافق مع آليات تحرير الطاقة والقفل الداخلي للقواطع بداخل الموقع عبر منصة جهزلي.

هندسة منع التداخل المدمر (Backfeed) وحماية الأحمال

تكمن القيمة الهندسية الكبرى لمجموعة الربط في قدرتها المطلقة على القضاء على ظاهرة التداخل العكسي (Backfeed)، والتي تحدث عندما يتم توصيل مولد احتياطي بالشبكة الرئيسية في نفس وقت تغذيتها من شركة الكهرباء، مما ينجم عنه انهيار فوري للمعدات واحتراق المحولات وحدوث حرائق مدمرة. تضمن هذه المعمارية الميكانيكية استحالة حدوث هذا الخطأ عبر قفل ميكانيكي فيزيائي لا يمكن تجاوزه بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لمجموعة الربط الميكانيكي

دورة القفل والتأمين المتبادل بين القواطع

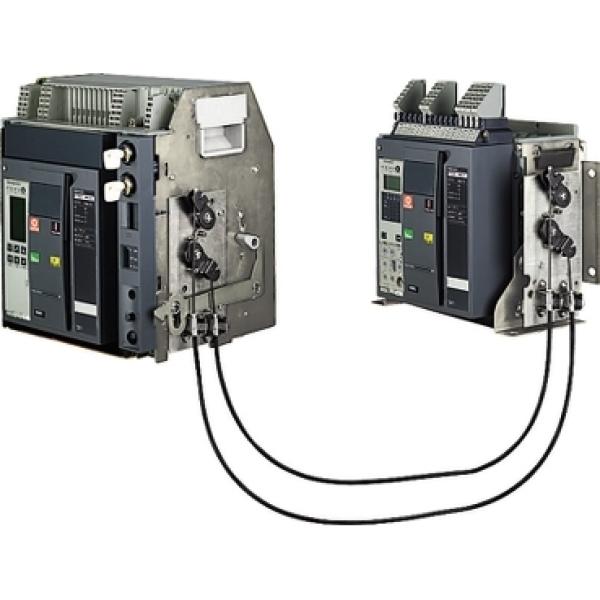

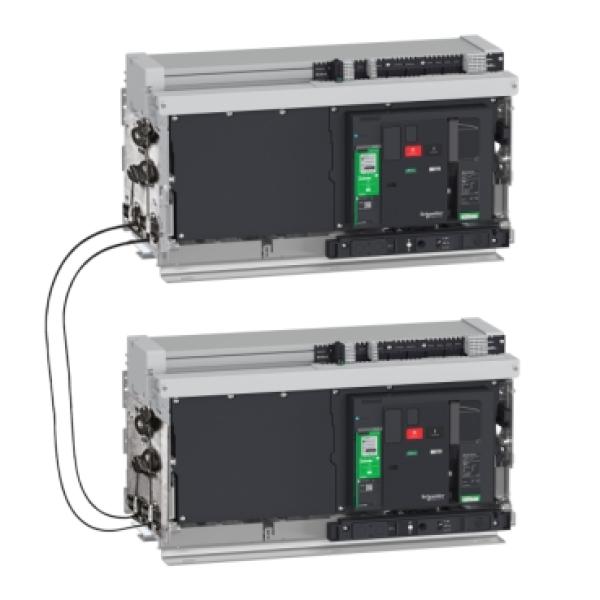

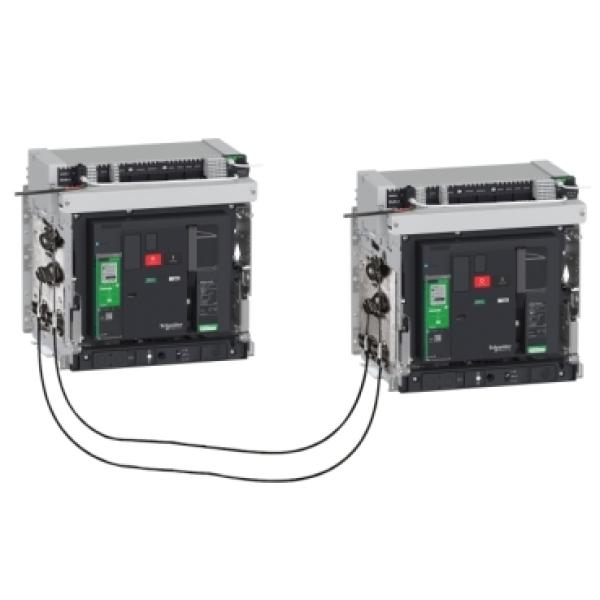

تبدأ ميكانيكية العمل بمجرد محاولة إغلاق أحد القواطع المرتبطة بالمنظومة؛ فإذا كان القاطع الأول مغلقاً، تتسبب الكابلات أو الأذرع الميكانيكية الموصولة في حظر حركة آلية الإغلاق للقاطع الثاني تماماً، بحيث يصبح زر الإغلاق اليدوي أو الكهربائي غير فعال. لا يُسمح للقاطع الثاني بالإغلاق إلا بعد قيام القاطع الأول بعملية فتح كاملة وتحرير ذراع التعشيق المرتبط بكابلات الربط بداخل الموقع عبر منصة جهزلي.

الجهوزية الكاملة لأنظمة التبديل اليدوي والآلي الآمن

يضمن هذا التنسيق الميكانيكي الدقيق انسيابية عمليات التبديل بين مصادر الطاقة المختلفة (مثل التبديل بين المحول الرئيسي والمولد الاحتياطي) بأمان تام، مما يوفر بيئة تشغيلية مستقرة تدعم استمرارية الأعمال وتمنع أي تداخل خطير في الشبكة بداخل الموقع عبر منصة جهزلي دون أي مخاطر تشغيلية.

هندسة التركيب والربط الميداني لمجموعة الربط الميكانيكي

التثبيت الهيكلي على هياكل القواطع الهوائية NW

يتم تركيب وحدات الربط الميكانيكي على جوانب هياكل قواطع Masterpact NW وفق مخططات هندسية دقيقة، مع ربط الكابلات الصلبة أو الأذرع المعدنية وتثبيتها بالمسامير المخصصة لضمان حركة ميكانيكية سلسة وخالية من أي احتكاك يعيق الأداء بداخل الموقع عبر منصة جهزلي.

ضبط ومعايرة مسارات كابلات الربط الصلبة

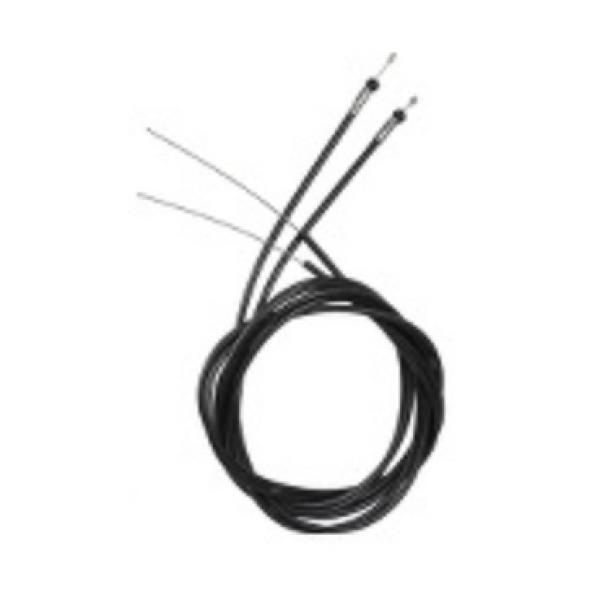

تتطلب عملية التركيب عناية فائقة في ضبط أطوال ومسارات كابلات الربط الصلبة، وتجنب أي انحناءات حادة قد تؤثر على كفاءة نقل حركة القفل الميكانيكي بين القواطع، مع إجراء اختبارات حركية يدوية للتأكد من نجاح عملية التعشيق قبل تشغيل النظام تحت الجهد بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية

• توفير أقصى درجات الأمان الفيزيائي ومنع التداخل المدمر (Backfeed) بين مصادر الطاقة بداخل الموقع عبر منصة جهزلي.

• اعتمادية مطلقة لا تعتمد على التيار الكهربائي أو الأعطال البرمجية في تنفيذ الحماية.

• تكامل هندسي سلس مع قواطع القدرة الكبرى من سلسلة Masterpact NW.

• سهولة نسبية في التركيب الميداني عند اتباع الإرشادات الهندسية الدقيقة لشركة شنايدر إلكتريك.

العيوب والمعوقات الموضوعية

• تتطلب دقة متناهية وعناية بالغة أثناء التركيب وضبط كابلات الربط لمنع أي إعاقة في حركة القواطع.

• تفرض قيوداً ميكانيكية صارمة على ترتيب وتواجد القواطع داخل اللوحة الكهربائية.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية

• لوحات التوزيع الرئيسية التي تحتوي على نظام تبديل بين محولين رئيسيين ومولد احتياطي (ATS systems) بداخل الموقع عبر منصة جهزلي.

• المحطات الفرعية والمنشآت الصناعية الكبرى التي تستخدم قواطع Masterpact NW وتتطلب حماية صارمة ضد التداخل.

• التطبيقات التي تشهد تبديلاً مستمراً للأحمال بين مصادر طاقة متعددة وتستوجب تأكيداً ميكانيكياً قاطعاً.

الاستخدامات غير المناسبة

• اللوحات الكهربائية الصغيرة والبسيطة التي لا تحتوي على قواطع هوائية كبرى أو مصادر تغذية متعددة.

• التطبيقات التي تعتمد حصرياً على التحكم البرمجي المنفصل دون الحاجة لأي تأمين ميكانيكي فيزيائي.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام للوحة: افصل جميع مصادر التغذية الرئيسية والفرعية واستخدم جهاز القياس للتأكد التام من انعدام الجهد قبل بدء أي أعمال بداخل الموقع عبر منصة جهزلي.

2. تركيب وحدات التعشيق على الهياكل: ثبّت قواعد الربط على جوانب قواطع Masterpact NW بدقة وفقاً للمخططات الإرشادية لشركة شنايدر إلكتريك.

3. مد وربط كابلات التعشيق الصلبة: قم بتوصيل كابلات أو أذرع الربط بين القواطع المعنية مع ضبط الشد والمسارات بدقة بالغة لضمان سلاسة حركة القفل.

4. اختبار الأداء الميكانيكي والتحقق: أجرِ اختباراً يدوياً كاملاً لتأكيد استحالة إغلاق القاطع الثاني عندما يكون الأول مغلقاً، والتحقق من سلامة المنظومة قبل إعادة التغذية.

تنبيه هام للسلامة: يُحظر نهائياً محاولة إجبار أو تعديل أذرع وكابلات الربط الميكانيكي بالقوة أثناء وجود القواطع تحت التشغيل لتفادي تلف آليات القفل وحدوث أعطال خطيرة.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لمسارات كابلات الربط: تحقق بانتظام من عدم وجود أي احتكاك، ارتخاء، أو تلف في كابلات وأذرع الربط الميكانيكي بداخل الموقع عبر منصة جهزلي.

• نظافة محيط آليات التعشيق: احرص على خلو مناطق الربط والمفاصل من الأتربة، الرواسب، أو الشوائب التي قد تعيق حركة الأذرع الكابلية.

• اختبار كفاءة القفل الدورية: قم بإجراء فحوصات تشغيلية دورية للتأكد من استمرار عمل قفل التعشيق الميكانيكي بكفاءة تامة ودون أي تباطؤ.

نصائح هامة قبل الشراء

• مطابقة طراز القواطع بدقة: تأكد من أن مجموعة الربط الميكانيكي مخصصة تماماً لسلسلة قواطع Masterpact NW ومتوافقة مع عدد القواطع المراد ربطها بداخل الموقع عبر منصة جهزلي.

• تحديد نوع التركيب (ثابت أم مسحوب): تحقق من ملائمة طقم الربط لتصميم اللوحة لديك (Fixed أو Drawout).

• الشراء حصرياً من مصادر موثوقة: احرص على اقتناء مجموعات الربط الميكانيكي وملحقات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة الفائقة، المعايير الصناعية المعتمدة، والأداء المستدام للمنظومة.

الخلاصة الشاملة

تُعد مجموعة الربط الميكانيكي لقواطع Masterpact NW من شنايدر إلكتريك الدرع الحصين وحائط الصد الميكانيكي الأساسي لمنع التداخل المدمر وضمان الأمان المطلق في شبكات التوزيع الكهربائية الكبرى. بفضل تصميمها الهندسي المتقن في ربط القواطع ميكانيكياً، استقلاليتها التامة عن الدوائر الكهربائية، واعتماديتها الموثوقة في تنظيم عمليات التبديل بين المصادر، توفر هذه المنظومة أعلى مستويات الحماية للأرواح والمعدات. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأهم لضمان أمان وموثوقية منظومتك الكهربائية بكل ثقة واحترافية.
