مفتاح الهوائي الثابت من عائلة ماسترباكت - شنايدر إلكتريك

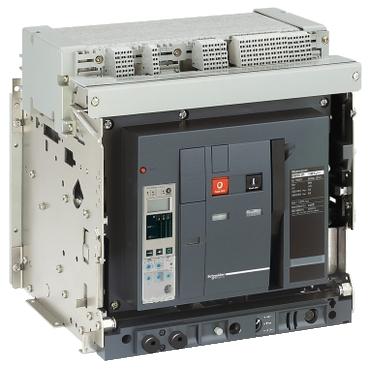

الدليل الشامل للمفتاح الهوائي الثابت (Schneider Masterpact NW16 N1 Fixed ACB) من شنايدر إلكتريك: هندسة الحماية فائقة الاعتمادية للوحات التوزيع الرئيسية

هندسة إخماد الأقواس الكهربائية في الهواء (Advanced Arc Chutry)

يحتوي قلب المفتاح الفيزيائي على غرف إخماد أقواس كهربائية متطورة (Arc Chutes) مصممة هندسياً لتقسيم وتبريد وإخماد الأقواس الكهربائية العنيفة المتولدة عند مقاطعة تيارات الأعطال العالية. تضمن هذه التقنية تفريغ الطاقة الحرارية والغازية بأمان تام ودون الإضرار بمكونات اللوحة المحيطة بداخل الموقع عبر منصة جهزلي.

هندسة وحدات الحماية الرقمية الذكية (Micrologic Control Units)

تتكامل المعمارية الكهربائية للمفتاح مع وحدات تحكم رقمية دقيقة من عائلة Micrologic، والتي تتيح للمهندسين ضبط عتبات الحماية ضد الأحمال الزائدة، التيارات القصيرة اللحظية والمؤجلة، وحماية الأعطال الأرضية بدقة متناهية، مع توفير قدرات اتصال رقمي لمراقبة المعلمات الكهربائية لحظياً بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لمفتاح Masterpact NW16 N1

آلية شحن اليايات وتخزين الطاقة الميكانيكية

تعتمد ميكانيكية التشغيل على نظام شحن يايات صلبة قوية (Spring Charging Mechanism). يتم شحن هذه اليايات يدوياً بواسطة ذراع الشحن المدمج أو آلياً عبر موتورات شحن اختيارية؛ وبمجرد إتمام الشحن، تخزن الآلية طاقة كافية لإغلاق أقطاب التلامس الرئيسية بسرعة فائقة لا تتجاوز أجزاء من الثانية، مما يضمن توصيلاً لحظياً مستقراً للأحمال بداخل الموقع عبر منصة جهزلي.

آلية التعثر التلقائي والاستجابة الفورية لإشارات الأعطال

عند رصد أي تجاوز في حدود التيار المبرمجة عبر وحدة الحماية الإلكترونية، ترسل الوحدة إشارة لحظية لملف التعثر (Shunt Trip) لتحرير طاقة اليايات وعزل الدائرة في الحال. تمنع هذه الاستجابة الفورية وصول التيارات التدميرية إلى الأحمال والمكونات الحساسة في المنشأة بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والربط الميداني لمفتاح Masterpact NW16 N1

التثبيت الهيكلي المباشر داخل لوحات التوزيع الرئيسية

يتم إدخال المفتاح وتثبيته في مكانه المخصص داخل الهيكل المعدني للوحة التوزيع باستخدام براغي ربط متينة ومحددة العزم، مع مراعاة توفير مسافات الخلوص العازلة المناسبة لضمان الأمان الهيكلي بداخل الموقع عبر منصة جهزلي.

التوصيل الكهربائي بقضبان النحاس الرئيسية (Busbars)

تُربط أطراف التوصيل النحاسية الخلفية للمفتاح بقضبان التوزيع الرئيسية للوحة (Busbars) بعزم ربط هندسي دقيق، كما تُوصل أسلاك دوائر الكنترول والإشارات بأطراف التوصيل المساعدة مع الالتزام التام بمخططات التوصيل المعتمدة بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية

• موثوقية عالية واعتمادية مشهود لها من شركة شنايدر إلكتريك في إدارة اللوحات العمومية بداخل الموقع عبر منصة جهزلي.

• تصميم ثابت مدمج يوفر مساحة داخلية ثمينة داخل لوحات التوزيع مقارنة بالأنواع القابلة للسحب.

• قدرة فائقة على تحمل ومقاطعة تيارات الأعطال الكبرى بفضل فئة القطع N1.

• مرونة كاملة في ضبط وحدات الحماية الإلكترونية الرقمية (Micrologic).

العيوب والمعوقات الموضوعية

• يتطلب فصل كامل للوحة وتوقف الإمداد الكهربائي عند الحاجة لإجراء صيانة شاملة أو إخراج المفتاح نظراً لتصميمه الثابت.

• لا يتيح ميزة السحب السريع (Drawout) لفحص المفتاح خارج الهيكل دون فك التوصيلات الميكانيكية.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية

• لوحات التوزيع الرئيسية والفرعية (MDB / SMDB) في المصانع والمنشآت التجارية بداخل الموقع عبر منصة جهزلي.

• التطبيقات التي تتطلب استقراراً هيكلياً عالياً وتثبيتاً ثابتاً دون الحاجة للتغيير المتكرر لمكان المفتاح.

• شبكات توزيع القدرة ذات الأحمال المتوسطة إلى العالية التي لا تتجاوز 1600 أمبير.

الاستخدامات غير المناسبة

• اللوحات الحرجة للغاية التي تتطلب صيانة وتبديلاً سريعاً دون أي انقطاع في التيار (والتي تتطلب حصراً قواطع قابلة للسحب Drawout).

• المنشآت الصغيرة ذات الأحمال البسيطة التي لا تتناسب مع السعات العالية للمفتاح الهوائي.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام: افصل جميع مصادر التغذية وتأكد تماماً باستخدام أجهزة القياس المعتمدة من انعدام الفولتية قبل البدء في أي أعمال بداخل الموقع عبر منصة جهزلي.

2. التثبيت الهيكلي للمفتاح: قم بوضع المفتاح داخل هيكل اللوحة وثبته بإحكام باستخدام البراغي المخصصة مع مطابقة عزم الربط الهندسي.

3. توصيل القضبان ودوائر الكنترول: اربط قضبان النحاس الرئيسية بأطراف التوصيل الخلفية بدقة، وصل أسلاك دوائر التحكم والحماية.

4. إجراء الفحص واختبارات التشغيل: تأكد من سلامة حركة الآلية الميكانيكية، اشحن اليايات، وقم بإجراء اختبارات التشغيل والتعثر للتأكد من كفاءة النظام.

تنبيه هام للسلامة: يُحظر تماماً تنفيذ أي أعمال تركيب أو صيانة على المفتاح أثناء وجود اللوحة تحت الجهد الكهربائي لتفادي مخاطر الصعق والأقواس الكهربائية المميتة.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لأطراف التوصيل وقضبان النحاس: تحقق بانتظام من ثبات مسامير الربط وخلو نقاط التلامس من أي ترسبات أو علامات سخونة بداخل الموقع عبر منصة جهزلي.

• نظافة أقطاب التلامس وغرف الإخماد: افحص بانتظام غرف إخماد الأقواس وأطراف التلامس الرئيسية ونظفها من أي مخلفات ناتجة عن عمليات قطع سابقة.

• اختبار كفاءة اليايات ووحدات الحماية: قم بعمل صيانات دورية واختبارات دورية لوحدات Micrologic وآلية شحن اليايات للتأكد من سرعة الاستجابة الدقيقة عند الطوارئ.

نصائح هامة قبل الشراء

• دراسة الأحمال والتيارات بدقة هندسية: تأكد من أن سعة 1600 أمبير وفئة القطع 50kA تطابق تماماً دراسة الأحمال ومتطلبات لوحتك بداخل الموقع عبر منصة جهزلي.

• مراعاة متطلبات الصيانة والمساحة: تأكد من أن التصميم الثابت (Fixed) يناسب استراتيجية التشغيل والصيانة في منشأتك مقارنة بالأنواع القابلة للسحب.

• الشراء من مصادر معتمدة: احرص على اقتناء مفاتيح شنايدر إلكتريك الأصلية وملحقاتها حصرياً عبر منصة جهزلي لضمان الجودة العالية، المعايير الصناعية المعتمدة، والحصول على الدعم الفني المحترف.

الخلاصة الشاملة

يُعد المفتاح الهوائي الثابت (Schneider Masterpact NW16 N1 Fixed ACB) الحل الهندسي الفائق الموثوقية لحماية لوحات التوزيع الرئيسية ذات المساحات المدمجة وتأمين شبكات القدرة بفعالية مطلقة. بفضل تياره الاسمي البالغ 1600 أمبير، فئة القطع 50kA، وتصميمه الثابت الذي يوفر صلابة ميكانيكية استثنائية، إلى جانب وحدات الحماية الرقمية المتطورة Micrologic، يضمن هذا المفتاح أقصى درجات الأمان واستمرارية التشغيل الموثوق. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأبرز لرفع كفاءة البنية التحتية الكهربائية وحماية أصول منشأتك بكل ثقة واحترافية.
