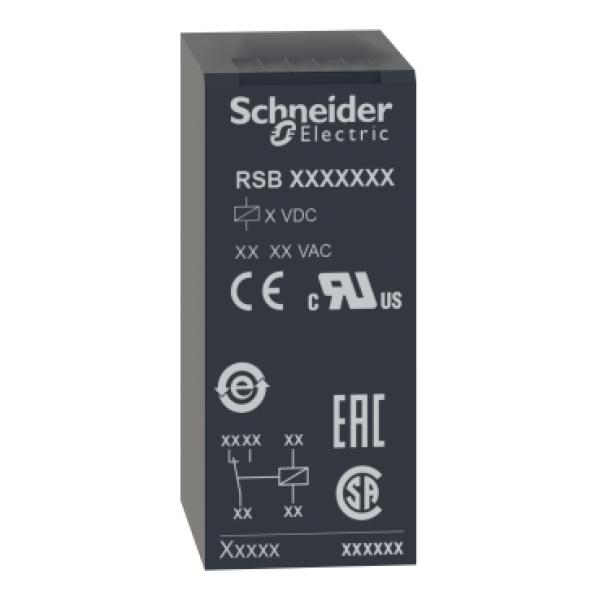

ميني ريلية 8 رجل - شنايدر إلكتريك

الدليل الشامل للميني ريلية 8 رجل من شنايدر إلكتريك: هندسة التبديل المزدوج والأتمتة المتقدمة

تصميم الأطراف الثمانية وميكانيكية نقاط التلامس المزدوجة

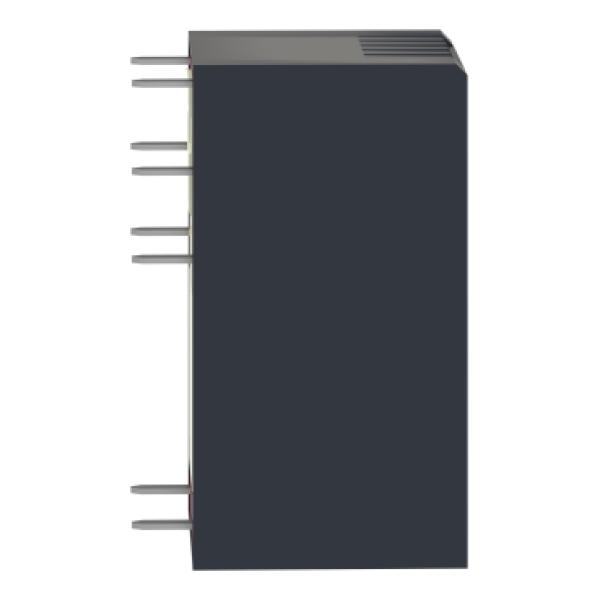

يتميز الريليه بتوزيع هندسي يضم ثمانية أطراف رئيسية تشمل طرفين لتغذية الملف الكهرومغناطيسي، وثلاثة أطراف لكل قطب من قطبي التلامس (تشمل الطرف المشترك، الطرف المغلق طبيعياً، والطرف المفتوح طبيعياً لكل مجموعة). يضمن هذا الهيكل المدمج تحجيماً مثالياً للوحدة دون التضحية بكفاءة التبديل، مع غلاف خارجي من لدائن حرارية تقاوم الحرارة والإجهاد الميكانيكي الناتج عن التشغيل المكثف بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل داخل لوحات الكنترول

آلية التبديل المزدوج والتزامن الحركي

تعتمد كفاءة الميني ريلية ذي الثمانية أطراف على تحويل الإشارة القادمة من وحدات التحكم إلى حركة ميكانيكية مزدوجة متزامنة. عند تنشيط الملف، تتحرك نقاط التلامس للقطبين في نفس اللحظة لتغير وضعية التوصيل من الحالة المغلقة إلى الحالة المفتوحة والعكس. تضمن هذه الآلية الدقيقة تنفيذ الأوامر المعقدة بدقة متناهية، مما يسهل تشغيل دوائر الإنذار بالتزامن مع فصل دوائر القدرة بداخل الموقع عبر منصة جهزلي.

التكامل مع القواعد القياسية وسهولة التركيب

يُصمم الميني ريلية ليتوافق تماماً مع قواعد التثبيت المخصصة المزودة بثمانية منافذ توصيل لولبية أو زنبركية. يتيح هذا التصميم القياسي تركيب الريليه وفصله بسرعة فائقة عند الصيانة دون الحاجة لفك الأسلاك الميدانية المرتبطة بالقاعدة، مما يقلل أوقات التوقف عن العمل ويسهل الفحص الدوري بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والتثبيت في لوحات التوزيع والتحكم

التثبيت المدمج على قضبان الدين ريل والمقابس

يأتي الميني ريلية ليتم تعشيقه داخل قاعدة تثبيت تتوافق مع قضبان الدين ريل المعيارية داخل لوحات التحكم. يتم تثبيت القاعدة أولاً وتوصيل الأسلاك بأطرافها الثمانية بدقة، ثم يضغط الريليه داخل المقبس حتى يستقر تماماً، مما يوفر ثباتاً ميكانيكياً قوياً مقاوماً للاهتزازات المستمرة للمعدات المحيطة بداخل الموقع عبر منصة جهزلي.

تنظيم الأسلاك وتأمين التوصيلات الثنائية

تتيح القواعد المتوافقة مع الريليه تنظيم مسارات الأسلاك الخاصة بالقطبين المزدوجين بوضوح تام، حيث تفصل أسلاك الإشارة عن أسلاك الأحمال المجاورة. تضمن المسامير النفقية المحكمة في المقبس ضغطاً ثابتاً على الموصلات النحاسية، مما يمنع تكون مقاومة تلامس أو ارتفاع في درجات الحرارة أثناء التشغيل المستمر بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية

• القدرة على التحكم في دائرتين منفصلتين في نفس اللحظة بفضل نظام القطبين المزدوجين بداخل الموقع عبر منصة جهزلي.

• سرعة استجابة عالية وعمر ميكانيكي طويل يضمن التشغيل المستمر في أقسى الظروف الصناعية.

• سهولة الاستبدال والصيانة بفضل قواعد التثبيت المنفصلة.

• عزل كهربائي قوي يرفع مستوى الأمان داخل لوحات الكنترول والدوائر المجاورة.

المعوقات والعيوب الموضوعية

• يقتصر تحمل الأحمال على التيارات المتوسطة، ولا يصح استخدامه لتشغيل المحركات الكبرى مباشرة دون وسيط تحكم رئيسي.

• يتطلب عناية دقيقة أثناء توصيل الأسلاك الثمانية لتجنب الخلط بين مسارات القطبين المختلفين.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية

• دوائر الأتمتة التي تتطلب فصل دائرة وتوصيل أخرى في نفس اللحظة باستخدام إشارة تحكم واحدة بداخل الموقع عبر منصة جهزلي.

• ربط مخارج وحدات التحكم المنطقي بأنظمة الإنذار والتشغيل المساعدة في خطوط الإنتاج.

• تطبيقات التحكم في الإضاءة والمضخات الصغيرة التي تتطلب تبديل مسارات مزدوجة.

الاستخدامات غير المناسبة

• تشغيل الأحمال ذات القدرات العالية جداً والمحركات الثلاثية الكبرى مباشرة دون الاعتماد على كونتاكتور رئيسي.

• الاستخدام في البيئات المغمورة بالسوائل الموصلة للكهرباء دون توفير حاويات حماية معيارية معتمدة.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي الكلي: افصل التغذية الرئيسية عن لوحة التحكم وتأكد من انعدام الجهد باستخدام جهاز قياس معتمد قبل البدء بداخل الموقع عبر منصة جهزلي.

2. تركيب القاعدة والأسلاك: ثبت قاعدة الريليه على قضبان الدين ريل ووصل أسلاك التحكم وجهد الملف وأسلاك الدائرتين بأطراف القاعدة الثمانية بدقة.

3. تركيب الميني ريلية: ادفع الريليه برفق داخل المقبس المخصص حتى يستقر تماماً وتتأكد من تعشيق الأطراف الثمانية بإحكام بداخل الموقع عبر منصة جهزلي.

4. اختبار التشغيل: أعد توصيل التيار الكهربائي واختبر استجابة الريليه وتزامن عمل القطبين للتأكد من سلامة التوصيل والتشغيل.

تنبيه هام للسلامة: يُحذر منعاً باتاً لمس أطراف التوصيل أو محاولة نزع الريليه أثناء مرور التيار الكهربائي لتفادي خطر الصعق الكهربائي وتلف المكونات.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لأطراف التوصيل: تفقّد مسامير الربط في القاعدة الثمانية بانتظام للتأكد من عدم وجود أي ارتخاء ناتج عن الاهتزازات المستمرة بداخل الموقع عبر منصة جهزلي.

• الحفاظ على النظافة العامة: نظف لوحة التحكم من الأتربة والشوائب باستخدام الهواء المضغوط الجاف بانتظام لضمان عدم دخول أجسام معدنية إلى داخل الريليه.

• مراقبة مؤشرات الأداء: راقب صوت النبضة ومؤشرات البيان الضوئية للتأكد من سلامة عمل الملف ونقاط التلامس المزدوجة دون تأخير.

نصائح هامة قبل الشراء

• تحديد نظام الأقطاب بدقة: تأكد من أن تطبيقك يتطلب بالفعل نظام قطبين مزدوجين للاستفادة القصوى من الأطراف الثمانية بداخل الموقع عبر منصة جهزلي.

• مراجعة جهد التشغيل: تحقق من توافق جهد تشغيل الملف مع نظام التحكم لديك سواء كان تياراً مستمراً أو متناوباً.

• الشراء من مصادر معتمدة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة المعتمدة، العمر الافتراضي الطويل، والدعم الفني الموثوق.

الخلاصة الشاملة

يُعد الميني ريلية 8 رجل من شنايدر إلكتريك الحل الكهروميكانيكي المتقدم والأساسي لضمان دقة التحكم المزدوج وحماية الدوائر المتعددة في منظومات الأتمتة الصناعية. بفضل تصميمه المدمج بنظام القطبين، عزله الكهربائي القوي، وسهولة تركيبه وصيانته عبر القواعد القياسية، يحقق هذا الريليه المعادلة الصعبة بين الكفاءة العالية والموثوقية المطلقة. يمثل الاستثمار في هذا المنتج الأصلي وتوفيره عبر منصة جهزلي خطوة استراتيجية ناجحة للارتقاء بمستوى التحكم، تخفيض الأعطال، وضمان استمرارية التشغيل بكفاءة تامة في شتى المشروعات الهندسية.
