الدليل الشامل لأجهزة مراقبة الجهد والتماثل الثلاثي من شنايدر: المعمارية الكهربائية والفيزيائية، حماية المحركات المتقدمة، وتقنيات التحكم متعددة الوظائف
مقدمة تعريفية بمنظومة الحماية الشاملة للشبكات ثلاثية الأطوار وعائلة Harmony Zelio Control
في هندسة الأنظمة الكهربائية وتصميم شبكات القدرة الصناعية الحديثة، تُمثل الحماية الشاملة للمعدات الحثية الكبرى ضد اضطرابات التغذية ثلاثية الأطوار الركيزة الأساسية لاستمرارية العمل ومنع تلف الآلات الباهظة. تتطلب المحركات الكهربائية والمضخات ومعدات التكييف المركزية توافقاً تاماً في استقرار الجهد، وتتابع الأطوار، والتماثل بين الفازات لضمان عملها بكفاءة دون تعرضها للسخونة المفرطة أو الاحتراق الناتج عن التذبذبات الخطيرة في الشبكة العمومية. تُعد أجهزة مراقبة الجهد والتماثل الشاملة للفازات مثل طرازات RM35TF أو RM22TR الشهيرة من عائلة Harmony / Zelio Control من شنايدر إلكتريك بمثابة العقل الإلكتروني الأعلى كفاءة لحماية المنظومات والمحركات الصناعية الكبرى من أخطر الأعطال الكهربائية. لا تقتصر مهام هذه الأجهزة على مجرد فحص تتابع الأطوار أو سقوط الفازة فحسب، بل تمتد لتراقب بدقة متناهية ارتفاع وانخفاض الجهد عن القيم المسموح بها، فضلاً عن فحص تماثل الجهود بين الفازات، مما يمنع احتراق المحركات الحساسة نتيجة التباين الخطير في الجهود بداخل الموقع عبر منصة جهزلي.
المعمارية الكهربائية والفيزيائية لأجهزة RM35TF وRM22TR
تعتمد المعمارية الكهربائية لأجهزة مراقبة الجهد متعددة الوظائف من شنايدر على معالجات دقيقة متطورة ودوائر قياس تماثلية ورقمية عالية الدقة تقيس باستمرار القيمة الفعالة للجهد اللحظي على خطوط الأطوار الثلاثة. تقوم هذه الدوائر بتحليل مستويات الجهد على مدار الساعة، وتقارن القيم المرصودة بالحدود المبرمجة مسبقاً عبر مفاتيح الضبط الأمامية. في حال تجاوز الجهد للحدود القصوى أو الدنيوية المسموح بها، يتخذ الجهاز قراراً فورياً بفصل دائرة التحكم لحماية الأحمال المتصلة.
خوارزميات حساب التماثل وعدم الاتزان (Voltage Asymmetry)
تمتلك هذه الأجهزة خوارزميات برمجية دقيقة لحساب نسبة عدم الاتزان أو التماثل بين الفازات الثلاثة. يحدث عدم الاتزان غالباً نتيجة توزيع الأحمال الأحادية بشكل غير متساوی على الشبكة العمومية، مما يتسبب في اختلاف قيم الجهود بين الأطوار (L1, L2, L3). يقوم الجهاز برصد هذا التباين، وعند تجاوزه للنسبة المئوية المحددة (مثل 5% إلى 15% حسب الضبط)، يطلق إشارة التعثر لمنع تضرر ملفات المحركات الحثية.
نقاط الولاء
اكسب من هذا الشراء
+798نقاط
الحد الأقصى للخصم بالنقاط
E£1,198
باستخدام 11,979,150 نقطة
اشترِ هذا المنتج لتكسب 798 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£1,198 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل لأجهزة مراقبة الجهد والتماثل الثلاثي من شنايدر: المعمارية الكهربائية والفيزيائية، حماية المحركات المتقدمة، وتقنيات التحكم متعددة الوظائف.
وظائف الحماية المتكاملة وكشف الأعطال المتقدمة
الحماية الشاملة ضد الارتفاع والانخفاض في الجهد (Over/Undervoltage)
تراقب الأجهزة بصرامة مستويات الجهد المرتفع والمنخفض التي تهدد كفاءة وعمر الأجهزة الكهربائية. انخفاض الجهد يتسبب في زيادة سحب التيار وارتفاع حرارة المحركات، بينما ارتفاعه الخطير يهدد بانهيار العوازل الكهربائية الداخلية. يتدخل جهاز شنايدر لقطع التغذية فوراً عند الخروج عن النطاق الآمن المبرمج.
إلى جانب مراقبة الجهد والتماثل، تؤدي هذه الأجهزة مهام المراقبة التقليدية المتقدمة مثل التحقق من الترتيب الصحيح لتتابع الأطوار (L1-L2-L3) وكشف السقوط الكلي أو الجزئي لأي فازة، مما يمنع دوران المحركات بالاتجاه العكسي أو عملها على فازتين فقط، ويضمن أعلى معايير الأمان الميداني بداخل الموقع عبر منصة جهزلي.
هندسة البدن العازل ومعايير الضبط المرن

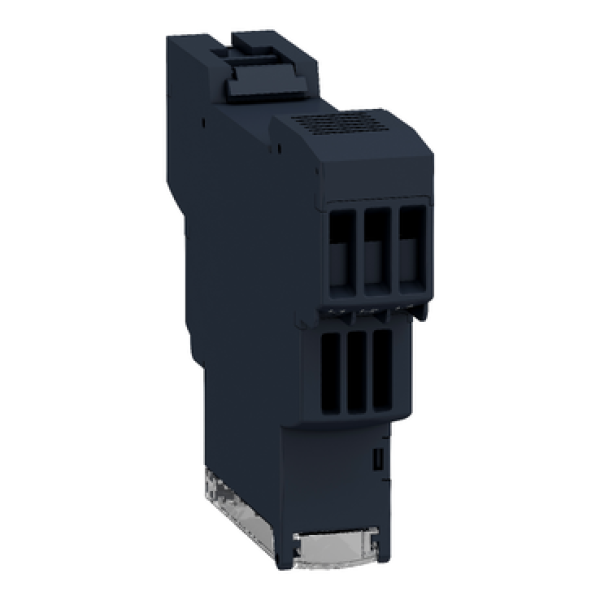

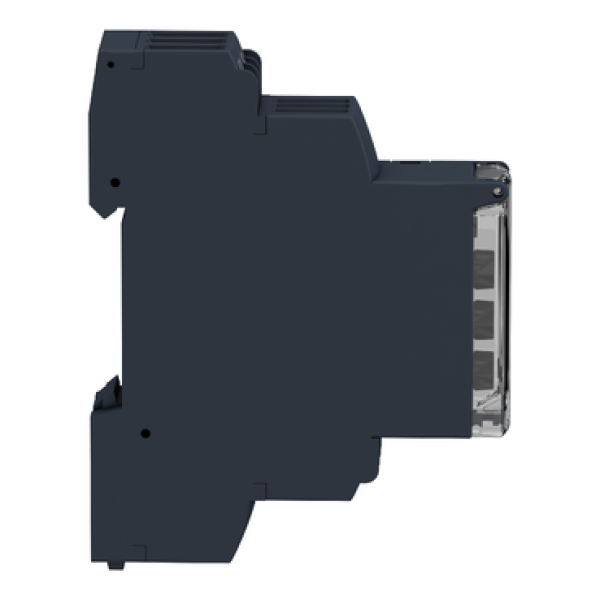

التصميم المدمج القابل للتركيب على قضبان DIN
صُممت هياكل أجهزة RM35TF وRM22TR بعرض مدمج وقياسي يتوافق مع معايير التركيب على قضبان التثبيت المعدنية DIN Rails داخل لوحات التوزيع والتحكم الصناعية. يتيح هذا التصميم الهندسي النحيف توفير مساحات واسعة داخل اللوحة، مما يسهل عملية تنظيم الأسلاك وتوزيع المكونات بكفاءة عالية ومظهر احترافي منظم.
أقراص الضبط الأمامية ومؤشرات البيان الضوئية (LED)

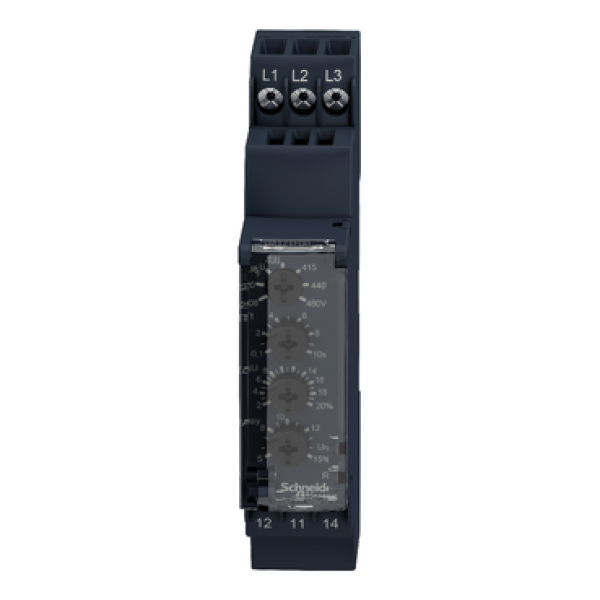

تحتوي واجهة الأجهزة على أقراص دوارة دقيقة تتيح لمهندس الصيانة ضبط قيم الجهد بدقة، ونسبة عدم الاتزان، وزمن التأخير الزمني (Time Delay). كما تزود بمؤشرات ضوئية تعتمد على تقنية الـ LED لتوضيح الحالة التشغيلية للشبكة لحظياً (سواء كانت الحالة سليمة، أو وجود خطأ في الجهد، أو تتابع الأطوار)، مما يسهل التشخيص البصري السريع.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
مراقبة ارتفاع وانخفاض الجهد (Over/Undervoltage)
رصد تجاوزات الجهد عن الحدود المقننة للشبكة.
حماية المحركات والأحمال الحساسة من الاحتراق وانهيار العوازل.
فحص تماثل وعدم اتزان الفازات (Asymmetry)
قياس التباين والفرق في قيم الجهود بين الأطوار الثلاثة.
منع سخونة المحركات الناتجة عن عدم توازن التغذية الكهربائية.
مراقبة التتابع وفقدان الأطوار (Sequence & Loss)
التأكد من ترتيب الأطوار الصحيح وكشف سقوط أي فازة.
منع الدوران العكسي للمحركات وحمايتها من العمل بفازتين.
ضبط زمني للتأخير (Adjustable Time Delay)
تأخير استجابة الفصل أو الوصل لتفادي التداخلات العابرة.
منع رحلات الفصل الوهمية الناتجة عن تقلبات الجهد اللحظية البسيطة.
نقاط تلامس تبديلية مساعدة (Relay Output)
توفير مسارات كهربائية لقطع دائرة التحكم عند حدوث خطأ.
إرسال إشارة فورية للكونتاكتور أو الـ PLC لفصل المنظومة بأمان.
المميزات والعيوب الموضوعية
المميزات الأساسية:
حماية شاملة ومتعددة الوظائف: تجمع مراقبة الجهد، التماثل، التتابع، وفقدان الفازات في جهاز واحد مدمج.
مرونة عالية في الضبط: إمكانية تعديل قيم الحماية وزمن التأخير لتناسب متطلبات التطبيقات الصناعية المختلفة بدقة.
سهولة المتابعة البصرية: المؤشرات الضوئية الواضحة توضح حالة الشبكة وأسباب الأعطال دون الحاجة لأجهزة قياس معقدة.
المعوقات والعيوب الموضوعية:
تكلفة أعلى مقارنة بالأجهزة البسيطة: نظراً لتعدد وظائفها وقدراتها المتقدمة، تكون تكلفتها أعلى من أجهزة مراقبة التتابع الفردية مثل RM17TG.
تتطلب ضبطاً دقيقاً ومحترفاً: تحتاج إلى معرفة فنية صحيحة لضبط قيم العتبات وزمن التأخير لتجنب الفصل غير المبرر أو التأخر في حماية المعدات.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية:
لوحات التحكم في المحركات الحثية الكبرى والمضخات الصناعية الحساسة لتقلبات الجهد.
خطوط الإنتاج والمصانع التي تعاني من عدم استقرار في جهد الشبكة العمومية وتفاوت الأحمال.
أنظمة التكييف المركزي والمبردات الصناعية (Chillers) التي تتطلب حماية صارمة لضواغط التبريد.
اللوحات الرئيسية والفرعية في المنشآت الحيوية التي تفرض اشتراطات أمان عالية ومراقبة مستمرة لاستقرار التغذية.
الاستخدامات غير المناسبة:
الشبكات أحادية الوجه (Single-Phase Networks) لكون هذه الأجهزة مصممة حصرياً لأنظمة القوة ثلاثية الأطوار.
التطبيقات البسيطة جداً التي لا تتطلب سوى مراقبة تتابع الفازات فقط دون الحاجة لضبط الفولتية أو التماثل (حيث توجد بدائل أبسط وأقل تكلفة).
طريقة التشغيل والتركيب الآمن
العزل الكهربائي الكلي: افصل التغذية الرئيسية للوحة وتأكد تماماً من غياب الجهد باستخدام أداة قياس معتمدة قبل البدء بالتركيب.
تثبيت الجهاز: ركب جهاز مراقبة الجهد (مثل RM35TF أو RM22TR) على قضبان التثبيت المعدنية DIN Rail داخل لوحة التحكم.
توصيل خطوط التغذية والأطوار: وصل كابلات التغذية ثلاثية الأطوار ومحايد الشبكة (إن وجد حسب الطراز) بالأطراف المخصصة على الجهاز وفقاً للرسم الهندسي التوضيحي.
ضبط القيم وزمن التأخير: اضبط أقراص الجهد، نسبة عدم الاتزان، وزمن التأخير وفقاً لمتطلبات الأحمال، ثم اربط نقاط تلامس الريلاي بدائرة التحكم الرئيسية لضمان قطع الحمل عند حدوث أي خطأ بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: تأكد من مطابقة جهد الشبكة الفعلية والجهد المقنن للجهاز قبل إتمام التوصيل النهائي لتفادي تلف الدوائر الإلكترونية الداخلية.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري للربط والأطراف: تأكد من إحكام ربط المسامير والأطراف الكهربائية دورياً لمنع حدوث أي ارتخاء ناتج عن الاهتزازات المستمرة داخل اللوحة.
النظافة الجافة للمحيط: حافظ على نظافة محيط الجهاز وخلوه من الأتربة والزيوت باستخدام الهواء المضغوط بحذر شديد وبدون استخدام سوائل رطبة.
اختبار كفاءة الحماية: قم بمراجعة قيم الضبط واختبار استجابة نقاط التلامس دورياً للتأكد من كفاءة قطع دائرة التحكم عند حدوث الأخطاء.
نصائح هامة قبل الشراء
تحديد نطاق الجهد والمتطلبات بدقة: تأكد من اختيار الطراز المناسب لجهد الشبكة لديك وللمتطلبات الفنية (مثل الحاجة لمراقبة التماثل والجهد معاً).
التحقق من توافق الميزات: راجع ما إذا كان التطبيق يتطلب مراقبة المحايد أو خصائص إضافية لتحديد الإصدار الأمثل من عائلة شنايدر Harmony.
اقتناء المنتجات الأصلية: احرص على شراء الأجهزة الأصلية المعتمدة من شنايدر إلكتريك لضمان دقة المعالجات الرقمية وتوافرها عبر منصة جهزلي.
الخلاصة الشاملة
تُعد أجهزة مراقبة الجهد والتماثل الثلاثي من شنايدر إلكتريك العقل الإلكتروني الأذكى والأكثر كفاءة لتأمين منظومات القوة والمحركات الصناعية ضد أخطر الأعطال الكهربائية. بفضل قدرتها الشاملة على رصد ارتفاع وانخفاض الجهد، وفحص تماثل الفازات، وكشف تتابع الأطوار وسقوطها بدقة متناهية، تضمن هذه الأجهزة أعلى مستويات الحماية والموثوقية التشغيلية للآلات. يمثل الاستثمار في هذه الأجهزة الأصلية وتوفيرها عبر منصة جهزلي خطوة استراتيجية حتمية لرفع كفاءة الأمان الصناعي، وحماية محركاتك الثقيلة من التلف، وضمان استمرارية العمل بأمان تام واحترافية عالية على المدى الطويل.
