جهاز متكاملة + حماية ملفات الموتورات الداخلية من الحرارة - شنايدر اليكتريك

الدليل الشامل لجهاز الحماية المتكامل وحرارة الملفات من شنايدر: المعمارية الكهربائية والفيزيائية، نظام الحماية الحرارية PTC، وتقنيات المراقبة المزدوجة.

المراقبة المزدوجة لشبكة التغذية الكهربائية ثلاثية الأطوار

إلى جانب الاستشعار الحراري الداخلي، تتضمن المعمارية الهندسية للجهاز دوائر رصد متكاملة تفحص باستمرار استقرار شبكة القوة ثلاثية الأطوار. يتحقق الجهاز من الترتيب الصحيح لتتابع الأطوار، وكشف السقوط الكلي أو الجزئي للفازات، ومراقبة تذبذبات الجهد صعوداً وهبوطاً، مما يمنع تشغيل المحرك في ظل ظروف كهربائية غير مستقرة قد تتسبب في إتلافه بالتوازي مع المخاطر الحرارية بداخل الموقع عبر منصة جهزلي.

مهام الحماية المدمجة والوقاية من الانهيار الحراري

التغلب على قصور الحماية التقليدية لتيار الزيادة

تعتمد الحمايات التقليدية غالباً على مراقبة التيار الخارجي فقط، وقد تفشل في رصد السخونة المفرطة الناتجة عن انسداد قنوات التبريد، تعطل مروحة المحرك، أو التشغيل المتواصل في بيئة محيطة بالغة الحرارة رغم بقاء التيار ضمن الحدود المقننة. يسد نظام الستشعار الحراري PTC هذه الثغرة الهندسية الخطيرة عبر قياس درجة حرارة النحاس الداخلي للملفات مباشرة وبدقة متناهية.

الإدارة المركزية المزدوجة للسلامة الصناعية

يؤدي دمج حماية الملفات الحرارية مع مراقبة جهد الشبكة إلى إيجاد بيئة تشغيل فائقة الأمان. يضمن هذا التكامل إيقاف المحرك فوراً سواء نشأ الخلل من عطل في الشبكة الكهربائية الخارجية أو من إجهاد حراري داخلي ناتج عن ظروف التشغيل الشاقة، مما يمنع احتراق المعدات ويوفر حماية شاملة لخطوط الإنتاج.

هندسة البدن العازل ومعايير الضبط والتشخيص

التصميم المدمج القابل للتركيب على قضبان DIN

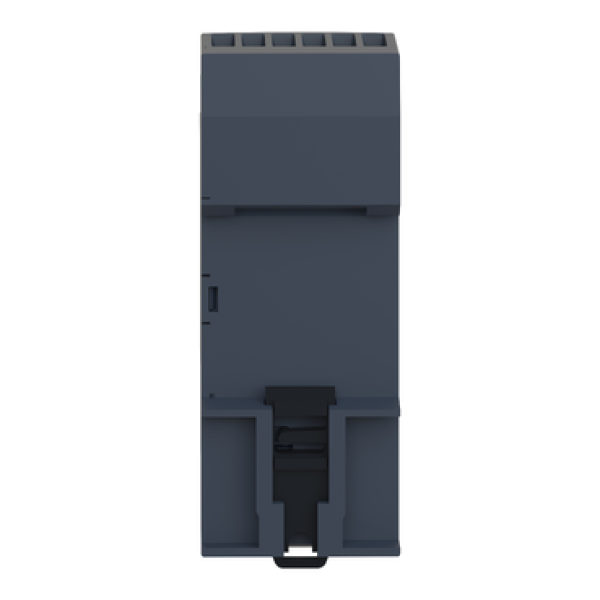

صُمم الهيكل الخارجي للجهاز بعرض قياسي ومدمج يتوافق مع معايير التركيب على قضبان التثبيت المعدنية DIN Rails داخل لوحات التوزيع والتحكم. يتيح هذا التصميم النحيف توفير مساحات واسعة داخل اللوحة، مما يسهل عملية تنظيم الأسلاك وتوزيع المكونات بكفاءة هندسية عالية ومظهر منظم.

واجهة البيان الضوئية (LED) ومفاتيح الضبط الأمامية

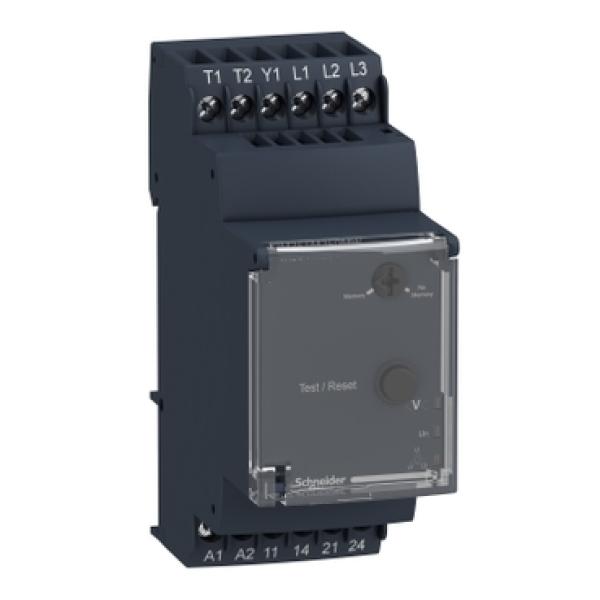

تحتوي واجهة الجهاز على مؤشرات ضوئية تعتمد على تقنية الـ LED لتوضيح الحالة التشغيلية للشبكة ومجسات الحرارة لحظياً؛ حيث تضيء المؤشرات للإشارة إلى سلامة النظام، بينما تتغير أو تنطفئ للتنبيه عند حدوث ارتفاع حراري في الملفات أو خلل في الفازات، مما يسهل التشخيص البصري السريع للصيانة.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية:

• حماية حرارية مباشرة: مراقبة حرارة الملفات الداخلية تقضي تماماً على مخاطر الاحتراق الناتجة عن سوء التهوية وزيادة الحمل.

• دمج ثنائي فريد: يجمع بين مراقبة شبكة القوة الكهربائية والاستشعار الحراري في جهاز واحد مدمج.

• موثوقية عالية وثبات ميكانيكي: المكونات الإلكترونية الأصلية تضمن دقة الأداء واستقرار التشغيل لمليارات الدورات.

• تعزيز كفاءة الصيانة: المؤشرات الضوئية الواضحة تقصر زمن تحديد الأعطال بدقة متناهية بداخل الموقع عبر منصة جهزلي.

المعوقات والعيوب الموضوعية:

• يتطلب محركات مزودة بمجسات: لا يمكن الاستفادة من ميزة الحماية الحرارية إلا إذا كان المحرك يحتوي مسبقاً على مجسات حرارية PTC داخل ملفاته.

• تكلفة أعلى نسبياً: نظراً لتعدد وظائف الرصد المتقدمة ودعم الحماية الحرارية الداخلية، تكون تكلفتها أعلى من أجهزة مراقبة الفازات البسيطة.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية:

• المحركات الحثية الضخمة والثقيلة العاملة في ظروف تحميل مستمرة وشاقة تتطلب مراقبة حرارية لصيقة.

• مضخات المياه الكبرى والمراوح الصناعية المعرضة لظروف سخونة مفرطة أو انسداد في قنوات التدفق.

• التطبيقات التي تعمل بمعدلات تشغيل متكررة (Heavy Starting) وتتطلب حماية قصوى ضد ارتفاع حرارة الملفات.

• المنشآت الحيوية التي تفرض اشتراطات أمان صارمة وتستوجب وقاية مزدوجة للشبكة والحرارة الداخلية بداخل الموقع عبر منصة جهزلي.

الاستخدامات غير المناسبة:

• المحركات القديمة أو الصغيرة التي لا تحتوي على مجسات حرارية داخلية من نوع PTC (حيث تقتصر الاستفادة هنا على وظائف مراقبة الجهد والتتابع فقط).

• الشبكات أحادية الوجه (Single-Phase Networks) لكون الجهاز مصمماً حصرياً لأنظمة القوة ثلاثية الأطوار.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي الكلي: افصل التغذية الرئيسية للوحة وتأكد تماماً من غياب الجهد باستخدام أداة قياس معتمدة قبل البدء بالتركيب.

2. تثبيت الجهاز: ركب جهاز الحماية المتكامل على قضبان التثبيت المعدنية DIN Rail داخل لوحة التحكم والتوزيع.

3. توصيل كابلات الشبكة ومجسات الحرارة: وصل خطوط التغذية ثلاثية الأطوار بالأطراف المخصصة، ثم صل أطراف مجسات الحرارة الداخلية (PTC) للمحرك بالأطراف الحساسة المتاحة على الجهاز.

4. ربط نقاط التحكم وإجراء الاختبار: صل نقاط تلامس الريلاي بدائرة التحكم الرئيسية للكونتاكتور، واضبط الإعدادات، ثم أعد اختبار التشغيل للتأكد من كفاءة الحماية بداخل الموقع عبر منصة جهزلي.

تنبيه هام للسلامة: تأكد من صحة توصيل أطراف مجسات الـ PTC وعدم تعريضها لجهد كهربائي خارجي مباشر، حيث تعمل بنظام إشارات المقاومة المنخفضة لتفادي تلف الدوائر الداخلية.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري للربط والأطراف: تأكد من إحكام ربط المسامير والأطراف الكهربائية دورياً لمنع حدوث أي ارتخاء ناتج عن الاهتزازات المستمرة.

• النظافة الجافة للمحيط: حافظ على نظافة محيط الجهاز وخلوه من الأتربة والزيوت باستخدام الهواء المضغوط بحذر شديد وبدون استخدام سوائل رطبة.

• اختبار كفاءة مجسات الحرارة: قم بمراجعة أداء الدوائر الحرارية واختبار استجابة نقاط التلامس دورياً للتأكد من كفاءة فصل دائرة التحكم عند ارتفاع الحرارة.

نصائح هامة قبل الشراء

• التحقق من وجود مجسات في المحرك: تأكد من أن المحرك المستهدف مزود مسبقاً بمجسات حرارة داخلية متوافقة (PTC Thermistors) للاستفادة القصوى من ميزات الجهاز.

• تحديد المتطلبات الفنية بدقة: راجع مواصفات الجهد والشبكة لتتطابق تماماً مع الطراز المختار من عائلة شنايدر Harmony Zelio.

• اقتناء المنتجات الأصلية: احرص على شراء الأجهزة الأصلية المعتمدة من شنايدر إلكتريك لضمان دقة استشعار المقاومة وتوافرها عبر منصة جهزلي.

الخلاصة الشاملة

يُعد جهاز الحماية المتكامل وحرارة الملفات من شنايدر إلكتريك عائلة Harmony Zelio Control الدرع الحصين الأقوى لحماية المحركات الصناعية الضغمة والحساسة ضد أخطر المخاطر الكهربائية والحرارية. بفضل دمج وظائف مراقبة شبكة القوة من تتابع وجهد مع نظام الاستشعار الحراري المباشر لمجسات الـ PTC، يضمن الجهاز رصد السخونة الداخلية للملفات واضطرابات الشبكة في آن واحد واتخاذ قرار الفصل الفوري. يمثل الاستثمار في هذا الجهاز الأصلي وتوفيره عبر منصة جهزلي خطوة استراتيجية حتمية لرفع كفاءة الأمان الصناعي، وحماية محركاتك من الاحتراق التام، وضمان استمرارية العمل بأمان تام واحترافية عالية على المدى الطويل.
