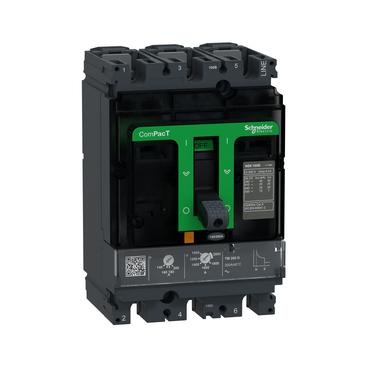

الدليل الشامل والمعمارية الفيزيائية لقاطع الحماية المصبوب ComPact NSX100B بقدرة قطع 25 كيلو أمبير، تيار 100 أمبير وثلاثة أقطاب مع وحدة إعتاق إلكترونية MicroLogic 2.2 من شنايدر إلكتريك: هندسة الاستقرار الرقمي والتحكم الذكي في شبكات التوزيع
مقدمة تعريفية بمنظومات الحماية الذكية وقواطع الهيكل المصبوب ذات المعالجة الرقمية للوحات الرئيسية والفرعية
تتبوأ شبكات توزيع الطاقة الكهربائية الحديثة والدوائر الفرعية والرئيسية في المنشآت التجارية والصناعية مكانة بالغة الأهمية تتطلب مستويات فائقة من الدقة والموثوقية في إدارة وتأمين تدفق التيار المتردد. وتبرز قواطع الحماية المصبوب ComPact NSX100B بقدرة قطع تبلغ 25 كيلو أمبير، وتيار 100 أمبير عبر ثلاثة مسارات توزيع مع وحدة إعتاق إلكترونية MicroLogic 2.2 من شنايدر إلكتريك (Schneider Electric ComPact NSX100B Molded Case Circuit Breaker with 25kA, 100A, 3P and MicroLogic 2.2 Electronic Trip Unit) باعتبارها الحل الهندسي المتقدم الذي يدمج بين القدرة الميكانيكية الصلبة والتكنولوجيا الرقمية الذكية، لتقديم أداء استثنائي في مراقبة وحماية الأحمال عبر منصة جهزلي.
هيكل قالبي هندسي متين وعالي التحمل لاستقرار وتوزيع آمن للتيار المتردد تعتمد المعمارية الهندسية لـ قاطع الحماية المصبوب ComPact NSX100B بقدرة قطع تبلغ 25 كيلو أمبير، وتيار 100 أمبير عبر ثلاثة مسارات توزيع مع وحدة إعتاق إلكترونية MicroLogic 2.2 من شنايدر إلكتريك على هيكل قالبي هندسي متين وعالي التحمل، صُمم خصيصاً ليضمن استقراراً كاملاً وتوزيعاً آمناً للتيار المتردد بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي. يوفر هذا الهيكل القالبي المصنوع من أجود البوليمرات الهندسية درعاً حامياً مقاوماً للإجهادات الحرارية والضغط الميكانيكي الناتج عن التشغيل المستمر في بيئات العمل المختلفة.
نقاط الولاء
اكسب من هذا الشراء
+2,796نقاط
الحد الأقصى للخصم بالنقاط
E£4,195
باستخدام 41,948,101 نقطة
اشترِ هذا المنتج لتكسب 2,796 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£4,195 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل والمعمارية الفيزيائية لقاطع الحماية المصبوب ComPact NSX100B بقدرة قطع 25 كيلو أمبير، تيار 100 أمبير وثلاثة أقطاب مع وحدة إعتاق إلكترونية MicroLogic 2.2 من شنايدر إلكتريك: هندسة الاستقرار الرقمي والتحكم الذكي في شبكات التوزيع
نظام الإعتاق الإلكتروني الذكي MicroLogic 2.2
تتميز هذه الوحدة باحتوائها على نظام الإعتاق الإلكتروني الذكي MicroLogic 2.2 بداخل الموقع عبر منصة جهزلي، وهو نظام يعتمد على تكنولوجيا المعالجة الرقمية المتطورة للبيانات الكهربائية بدلاً من الاعتماد الكلي على العناصر الميكانيكية التقليدية، مما يمنح القاطع مرونة غير مسبوقة.
ضبط دقيق لتيارات التحميل والحماية ضد القصر والأحمال الزائدة بمعالجة رقمية متطورة
الذي يتيح ضبطاً دقيقاً لتيارات التحميل والحماية ضد القصر والأحمال الزائدة بمعالجة رقمية متطورة بداخل الموقع عبر منصة جهزلي، حيث يتيح للمهندسين ضبط قيم التشغيل والحماية بمستويات دقيقة للغاية تتلاءم مع طبيعة الأحمال المتصلة.
أعلى درجات الموثوقية التشغيلية في شبكات التوزيع
تضمن أعلى درجات الموثوقية بداخل الموقع عبر منصة جهزلي، إذ تساهم المعالجة الرقمية المستمرة في تجنب أعطال الفصل الوهمي، وتوفير استجابة دقيقة وفورية عند وقوع أي خلل حقيقي في الدوائر الثلاث.
التقنيات الرقمية المتقدمة في وحدة الإعتاق MicroLogic 2.2
هندسة المعالجة الدقيقة وإدارة المنحنيات الزمنية للتيار
تعتمد وحدة الإعتاق الإلكترونية MicroLogic 2.2 على معالجات دقيقة تقوم بقياس القيمة الفعلية للتيار المتردد (True RMS) بصورة مستمرة بغض النظر عن شكل الموجة، مما يضمن دقة عالية في تقييم ظروف التحميل. تتضمن الوحدة إمكانات ضبط متقدمة للتيار المقنن (Ir) وعتبة الحماية ضد القصر (Isd) والوقت المصاحب لها، مما يسمح بتنسيق استثنائي بين قواطع الحماية المختلفة في المنشأة (Selectivity) وضمان عدم انقطاع التيار عن الأجزاء السليمة عند حدوث عطل فرعي.
ميكانيكية العمل والتفاعل التشغيلي لقاطع NSX100B 3P
التكامل بين المعالجة الرقمية والاستجابة الميكانيكية الفورية
تعمل قواطع ComPact NSX المزودة بوحدات MicroLogic عبر مسارات التوصيل الثلاثة (3P) وفق منظومة تلقي واستجابة فائقة السرعة. في الظروف الطبيعية، يمر التيار المتردد عبر الأقطاب الثلاثة بينما تقوم الحسات الإلكترونية ووحدة المعالجة بمراقبة التيارات لحظياً. وعند تجاوز الأحمال للحدود المبرمجة، تصدر الوحدة الإلكترونية أمراً فورياً لملف الإعتاق لفتح نقاط التلامس. وفي حالات القصر الشديد التي تصل إلى 25 كيلو أمبير، تعمل آليات الفصل المغناطيسي الفوري المدمجة مع النظام الإلكتروني على إخماد الشرر وقطع التيار في أجزاء من الميلي ثانية لحماية الشبكة بالكامل.
هندسة التركيب والربط الميداني لقاطع ComPact NSX100B
التثبيت الميكانيكي والهيكلي داخل اللوحات الرئيسية والفرعية
يبدأ التركيب العملي بفصل التغذية الكهربائية بالكامل والتأكد من انعدام الجهد باستخدام أجهزة القياس المعتمدة، ثم تثبيت قاطع ComPact NSX100B في موضعه المخصص داخل لوحة التوزيع الرئيسية أو الفرعية باستخدام مسامير التثبيت ودعامات التوجيه الهندسية المعتمدة لضمان ثباته التام.
توصيل كابلات التغذية والأحمال بالأقطاب الثلاثة
تُوصل كابلات التغذية والأحمال بالأقطاب الثلاثة الرئيسية للقاطع، مع إحكام الربط باستخدام مفاتيح عزم قياسية دقيقة لضمان انعدام المقاومة الانتقالية ومنع السخونة المفرطة، بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
قدرة قطع تبلغ 25 كيلو أمبير (25kA)
تحمل وإخماد أعطال القصر الكهربائي في الدوائر المتوسطة
حماية الكابلات والمعدات من طاقات القصر المفاجئة
تيار تقنّن يبلغ 100 أمبير (100A)
إدارة وتحمل تدفق التيار المستمر حتى القيمة المحددة
ملائمة تامّة للأحمال المتوسطة في اللوحات الفرعية والرئيسية
ثلاثة مسارات توزيع (3P)
توفير التوصيل والتحكم للأطوار الثلاثة للتيار المتردد
إدارة متوازنة وموثوقة لشبكات القوى ثلاثية الأطوار
وحدة إعتاق إلكترونية MicroLogic 2.2
معالجة رقمية ذكية وضبط دقيق لتيارات الحماية والأعطال
مرونة فائقة وحماية دقيقة خالية من الانحرافات التقليدية
هيكل قالبي هندسي متين
امتصاص الصدمات والإجهادات الحرارية والميكانيكية
ديمومة التشغيل والاستقرار المديد في بيئات العمل
المميزات والعيوب الموضوعية
وحدة إعتاق إلكترونية ذكية MicroLogic 2.2 توفر ضبطاً رقمياً دقيقاً وموثوقاً لتيارات الحماية والأحمال بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي.
قدرة قطع تبلغ 25 كيلو أمبير تتعامل بكفاءة عالية مع أعطال القصر في التطبيقات التجارية والصناعية المتوسطة.
إدارة دقيقة لثلاثة مسارات (3P) تضمن توزيعاً متوازناً ومستقراً للتيار المتردد ثلاثي الأطوار.
هيكل قالبي هندسي متين وعالي التحمل مصمم خصيصاً لتحمل ظروف التشغيل الشاقة.
يتطلب خبرة ومعرفة تقنية بأسلوب ضبط وحدات MicroLogic الإلكترونية مقارنة بالقواطع الحرارية المغناطيسية البسيطة.
تكلفة استثمارية أولية أعلى نسبياً نظراً لاعتماده على تقنية المعالجة الرقمية المتقدمة.
الاستخدامات المناسبة وغير المناسبة
تأمين وحماية اللوحات الفرعية والرئيسية في المنشآت التجارية والمباني الإدارية والمصانع المتوسطة عبر منصة جهزلي.
حماية خطوط التغذية والمحركات التي تتطلب ضبطاً دقيقاً لتيارات التشغيل والتحميل الزائد.
الدوائر الكهربائية ثلاثية الأطوار التي تتطلب تنسيقاً دقيقاً لزمن الفصل وحماية المكونات.
غير مناسب للاستخدام في الشبكات المنزلية البسيطة أحادية الطور (حيث يعد تصميمه الثلاثي وقدراته موجهة للقطاع الصناعي والتجاري).
التركيب في الأماكن المعرضة للرطوبة العالية أو الغبار المباشر بدون استخدام لوحة توزيع محكمة ومقاومة للعوامل الجوية (معيار IP مناسب).
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام لمنطقة العمل: افصل التغذية الكهربائية بالكامل وقس الجهد للتأكد من انعدامها تماماً قبل البدء بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي.
التثبيت الميكانيكي للقاطع: ركب قاطع ComPact NSX100B في موضعه المخصص داخل اللوحة وثبته بالمسامير والدعامات المعتمدة بإحكام تام.
التوصيل الكهربائي السليم للكابلات: صل كابلات التغذية والأحمال بالأقطاب الثلاثة مع إحكام ربط المسامير باستخدام عزم الدوران القياسي لمنع أي مقاومة انتقالية.
ضبط وحدة MicroLogic 2.2 وتشغيل النظام: اضبط قيم التيار المعياري وحماية القصر عبر الأقراص الرقمية للوحة الإلكترونية بدقة، ثم أعد توصيل التيار واختبر التشغيل بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي.
تنبيه هام للسلامة: عدم إحكام ربط المسامير على الأطراف النحاسية للأقطاب الثلاثة بقوة عزم الدوران الموصى بها يشكل خطراً جسيماً قد يؤدي إلى مقاومة عالية، سخونة مفرطة، أو تلف الأطراف؛ لذا يجب الالتزام الصارم بقواعد الربط السليم.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لوحدة MicroLogic: تأكد بانتظام من سلامة المؤشرات والمحددات الرقمية لوحدة الإعتاق الإلكترونية وعدم وجود أي أعطال ظاهرة.
الفحص الحراري للأطراف: راقب حالة الأطراف بانتظام باستخدام الكاميرات الحرارية للتأكد من خلوها من أي سخونة غير طبيعية ناتجة عن ضعف الاتصال.
التأكد من إحكام الأطراف: راجع دورياً ربط مسامير التوصيل لمواجهة آثار الاهتزازات والتشغيل المستمر للتيارات.
نظافة المحيط الداخلي: حافظ على خلو اللوحة من الأتربة والرطوبة لضمان استمرار الكفاءة التشغيلية والعزلكية للمكونات الإلكترونية والميكانيكية.
نصائح هامة قبل الشراء
التحقق من توافق التيار وقدرة القطع: تأكد من أن تيار 100 أمبير وقدرة 25 كيلو أمبير يتناسبان بدقة مع الأحمال وتيار القصر المتوقع في شبكتك قبل الشراء بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي.
فهم متطلبات الضبط الإلكتروني: تأكد من توفر المعرفة الفنية لضبط إعدادات وحدة MicroLogic 2.2 بالشكل الأمثل لطبيعة أحمال منشأتك قبل الشراء بداخل اللوحات الرئيسية والفرعية عبر منصة جهزلي.
الشراء حصرياً من مصادر موثوقة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة الهندسية المعتمدة والأمان التام للشبكات.
الخلاصة الشاملة
يُعد قاطع الحماية المصبوب ComPact NSX100B بقدرة قطع تبلغ 25 كيلو أمبير، وتيار 100 أمبير عبر ثلاثة مسارات توزيع مع وحدة إعتاق إلكترونية MicroLogic 2.2 من شنايدر إلكتريك الخيار الهندسي المتقدم والذكي لتأمين اللوحات الرئيسية والفرعية في البيئات التجارية والصناعية المتوسطة ضد مخاطر التحميل الزائد وأعطال القصر. بفضل هيكله القالبي المتين ووحدة المعالجة الرقمية الدقيقة، يوفر هذا القاطع مستوى رفيعاً من الموثوقية والدقة في التحكم. إن اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي يمثل الخطوة الإستراتيجية المثالية لتعزيز كفاءة البنية التحتية الكهربائية، حماية الأصول والكابلات، والاطمئنان إلى تشغيل مستدام وموثوق بكل ثقة واحترافية.
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
تُستخدم هذه القواطع المتقدمة لحماية الشبكات الكهربائية الحساسة والأحمال الصناعية والتجارية من خطورة التحميل الزائد والدائرة القصيرة. حيث تضمن الفصل الآمن والسريع للتيار لحماية المعدات والكابلات ومنع حدوث الأعطال الكارثية.
يُصنع الغلاف الخارجي من مركبات عازلة ومقواة حرارياً تتسم بصلابة فائقة ومقاومة عالية للحرارة المرتفعة والإجهاد الميكانيكي. مما يوفر حماية كاملة للمكونات الداخلية واحتواءً تاماً لأي شرر كهربائي داخلي.
تعتمد وحدات MicroLogic على معالجة رقمية دقيقة تستشعر التيار الفعلي في الشبكة وتتميز بثبات أدائها بغض النظر عن درجات الحرارة المحيطة. مما يمنح الفنيين إمكانية ضبط مستويات زمن وسرعة الفصل بدقة فائقة تناسب طبيعة الأحمال.
تعتمد وحدات TMD على شريحة حرارية تتأثر بالحرارة لحماية الكابلات من التحميل الزائد مع ميكانيزم مغناطيسي للفصل الفوري عند الشورت. بينما تعتمد الوحدات الإلكترونية على معالجة رقمية متطورة توفر خيارات ضبط وسرعة أعلى.
تتيح ضبط أزمنة ومستويات الفصل بمرونة عالية، مما يسمح بفصل الفرع الكهربائي المعطل فقط فور حدوث العطل. وبالتالي تستمر باقي الأجزاء الحيوية في المبنى أو المصنع بالعمل دون انقطاع شامل للتغذية.
تضم القاطعة غرفاً مخصصة لتقطيع وتبريد القوس الكهربائي المتولد لحظة فصل الأحمال الثقيلة أو تيارات القصر. مما يمنع خروج الشرر لغلاف اللوحة الكهربائية ويحمي نقاط التوصيل الداخلية من التآكل.
تتولى وحدة الحماية مراقبة ارتفاع التيار بصفة مستمرة وتفصل القاطعة تلقائياً قبل أن تتجاوز الحرارة الحد المسموح به للكابلات. مما يمنع انصهار العزل الخارجي للكابلات ويحد تماماً من مخاطر الحرائق الكهربائية.
يتميز القاطع بمؤشر عزل ميكانيكي آمن ينقل الحالة الحقيقية والمضمونة لنقاط التلامس الداخلية بدقة متناهية. مما يسمح لطاقم الصيانة بالتأكد التام من خروج الخط من الخدمة تماماً قبل البدء في الأعمال الفنية.
يتيح هذا الزر للفنيين إجراء فحص دوري وسريع للميكانيزم الميكانيكي الداخلي للقاطع للتأكد من سلاسة حركته وسرعة استجابته. مما يضمن جاهزية القاطع للتفاعل الفوري مع الأعطال الكهربائية الحقيقية في أي وقت.
تسمح هذه الخاصية بتثبيت المقبض يدويًا على وضع الفصل واستخدام قفل أمان خاص أثناء إجراء أعمال الصيانة والتعديلات. مما يمنع أي شخص آخر من إعادة توصيل التيار بالخطأ لحين انتهاء فرق العمل بالكامل.
تستطيع وحدة الحماية استيعاب تيار البدء العالي والمؤقت لهذه الأحمال والتكيّف معه دون أن تتسبب في فصل خاطئ. بينما تفصل فوراً إذا استمر الارتفاع لفترة زمنية تتجاوز الحدود المخصصة للسلامة.
تحدد سعة القطع مدى قدرة القاطع على تفريغ صدمات الشورت العالية وتشتيتها بأمان دون أن يتلف هيكله الداخلي. مما يسمح بتركيب القواطع ذات سعة القطع المرتفعة بالقرب من المحولات الرئيسية والاقل سعة باللوحات الفرعية.
يحتوي القاطع على نقاط توصيل نحاسية عالية الجودة مصممة بروابط متينة تضمن أعلى درجة ربط وإحكام مع الباسبارات. مما يمنع حدوث أي ارتخاء في التوصيل أو ارتفاع في درجات الحرارة نتيجة المقاومة التلامسية.
يوفر التصميم المدمج مساحة كبيرة داخل لوحة التوزيع الكهربائية الرئيسية مما يسهل تنظيم وتسيير الكابلات. كما يمنح مهندسي ومصنعي اللوحات مرونة فائقة في التجميع والتوسع المستقبلي بسهولة.
تم اختبار وتصنيع مكونات القاطع لتعمل بكفاءة واستقرار تام تحت البيئات الشاقة والظروف الجوية المختلفة. مع توفير جداول التعديل الحراري المعيارية عند التركيب داخل لوحات مغلقة.
توفر القواطع المصبوبة اعتمادية وسعة قطع أعلى بكثير، مع أمان ميكانيكي وقدرة على التحكم في إعدادات الحماية بشكل متقدم. مما يجعلها الخيار المعياري المعتمد في المصانع، المستشفيات، والمباني التجارية الضخمة.
تتميز القاطعة بمقاومة داخلية منخفضة جداً على نقاط التلامس الرئيسية، مما يحد من الفقد الحراري الناتج عن مرور التيار. ويوفر في استهلاك الطاقة الذاتي داخل اللوحة ويحافظ على برودة المكونات المجاورة.
تتميز بوجود فتحات داخلية مخصصة لتركيب كوايل الفصل عن بُعد، كوايل هبوط الجهد، والنقاط المساعدة. بالإضافة إلى إمكانية توصيلها بموديولات إرسال البيانات للتكامل مع نظم إدارة المباني الذكية.
تتمتع القواطع بقدرة عالية على تحمل عشرات الآلاف من دورات التوصيل والفصل الميكانيكية والكهربائية تحت الأحمال الكاملة. بفضل جودة سبائك التلامس الفائقة المقاومة للشرر والتآكل.
يحدد كود الطراز نوع وحدة الحماية المدمجة، إطار الحجم، وسعة القطع بدقة متناهية. مما يسهل على الفنيين توريد واستبدال القطعة ببديل مطابق تماماً دون الحاجة لتغيير المخططات أو تعديل تصميم اللوحة.
