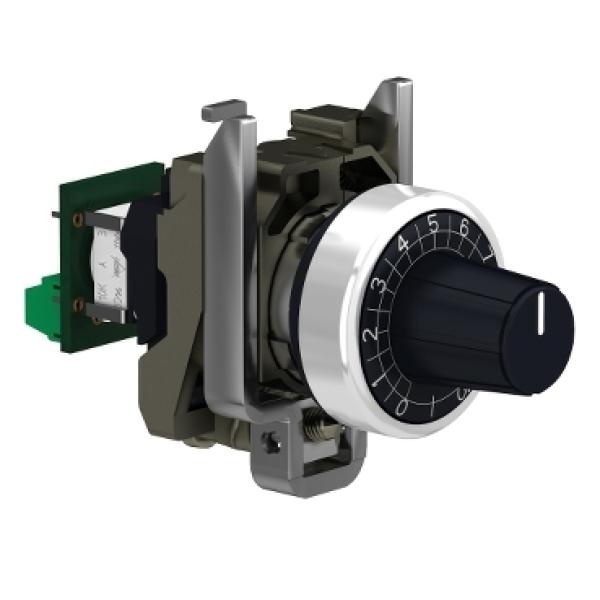

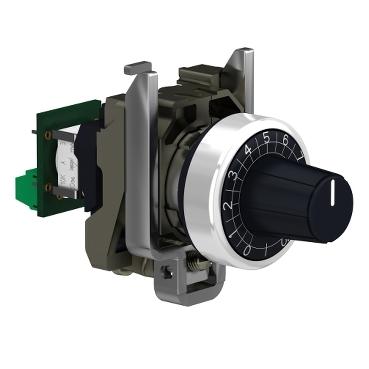

بوتنشومتر المقاومة المتغيرة - شنايدر إلكتريك

الدليل الشامل لبوتنشومتر شنايدر إلكتريك Harmony XB4 / XB5: المعمارية الكهربائية والفيزيائية، التحكم التناظري الدقيق، ومعايير الأتمتة الصناعية

تقنية التحكم في عاكسات السرعة (VFD Inverters) والتطبيقات التناظرية

التكامل التام مع محولات التردد (VFD Inverters)

يحتوي بوتنشومتر شنايدر على تقنية تتيح ربطه المباشر بمداخل الإشارة التناظرية (Analog Inputs مثل 0-10V أو 4-20mA عبر وحدات التوافق) لمحولات التردد وعاكسات الحركة (VFD Inverters). يتيح هذا الربط للمشغلين التحكم اليدوي السلس في سرعة دوران المحركات الكهربائية الحثية بدءاً من التوقف التام وحتى السرعة القصوى بكل سهولة ودقة متناهية.

التحكم في الإشارات المرجعية والعمليات المتغيرة

بجانب التحكم في السرعة، يُستخدم البوتنشومتر لضبط الإشارات المرجعية (Setpoints) لأنظمة التحكم في الحرارة، معدلات التدفق، الضغط، والعمليات الصناعية الأخرى التي تتطلب تدخلاً بشرياً تناظرياً مستمراً لضبط القيم وتعديلها لحظياً بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والتثبيت ومطابقة معايير عائلة Harmony

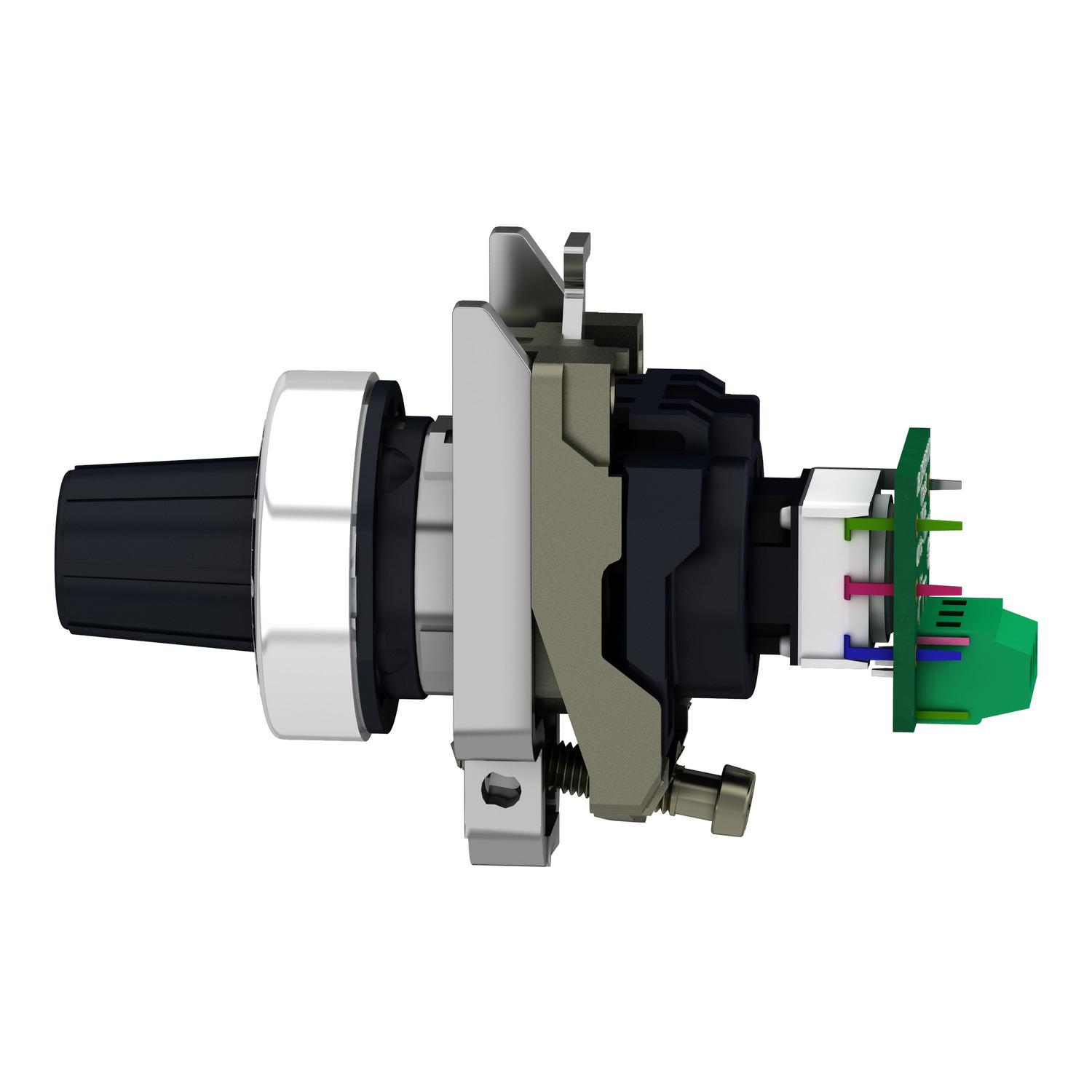

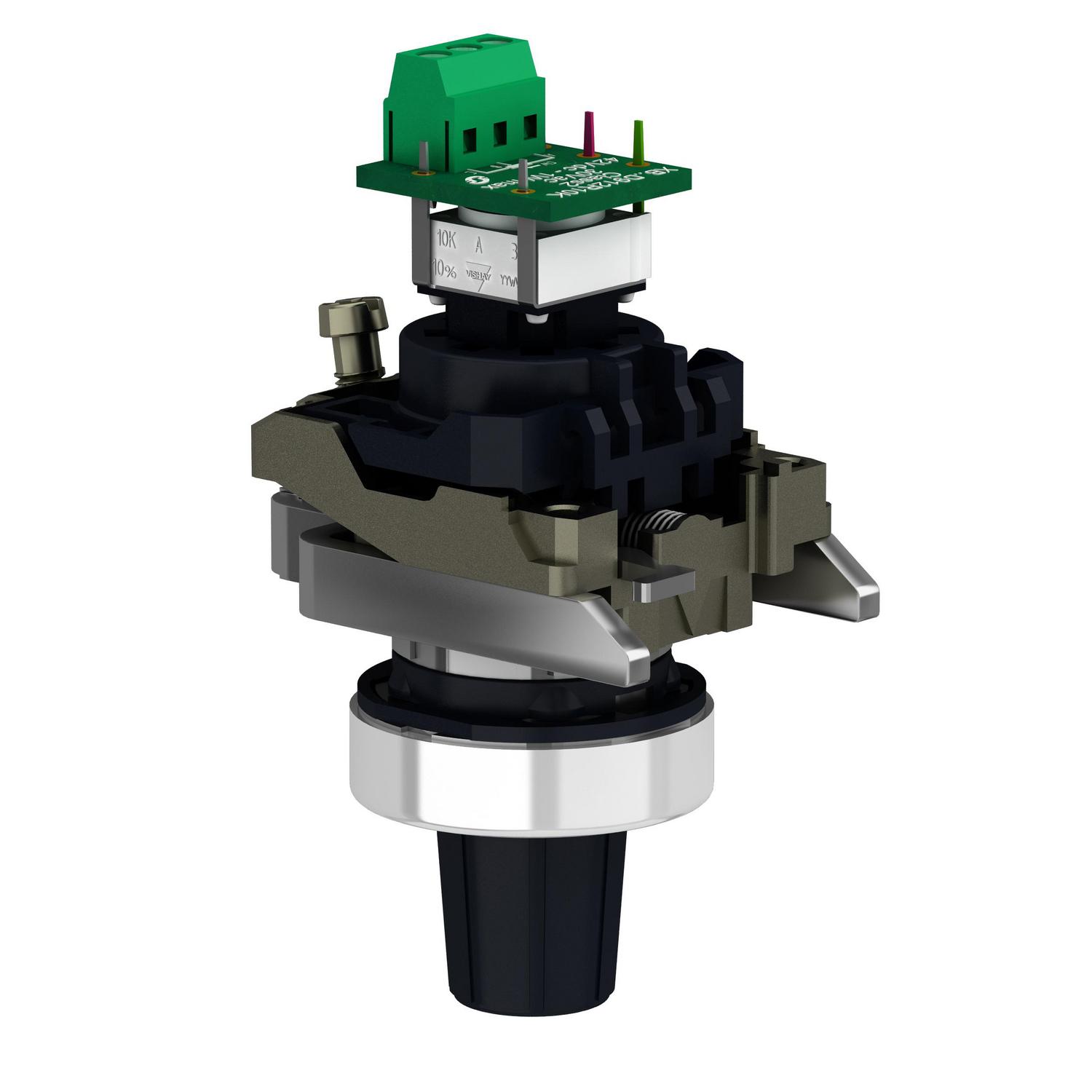

نظام التثبيت المعياري والأطراف الآمنة

تنتمي وحدات البوتنشومتر إلى عائلة Harmony الشهيرة من شنايدر إلكتريك، والتي تتميز بسهولة التركيب عبر الفتحات القياسية المعيارية (قطر 22 مم) في باب اللوحة الكهربائية. يتم تثبيت الهيكل الخارجي بإحكام بواسطة صمولة خلفية، بينما يتم توصيل الأسلاك بأطراف نفقية محمية بعمق هندسي مدروس تمنع التلامس العرضي وتضمن إحكام ربط موصلات التوصيل النحاسية بداخل الموقع عبر منصة جهزلي.

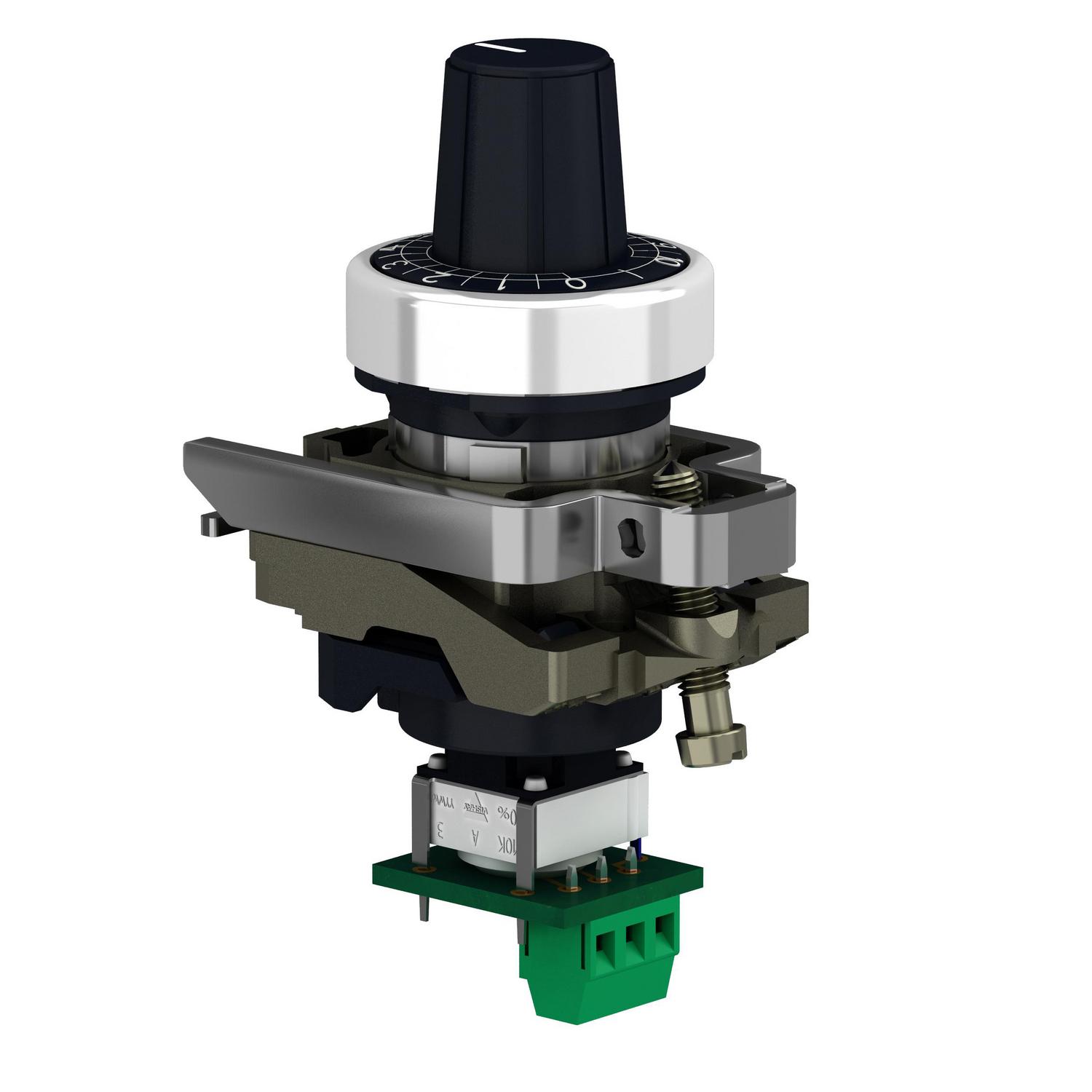

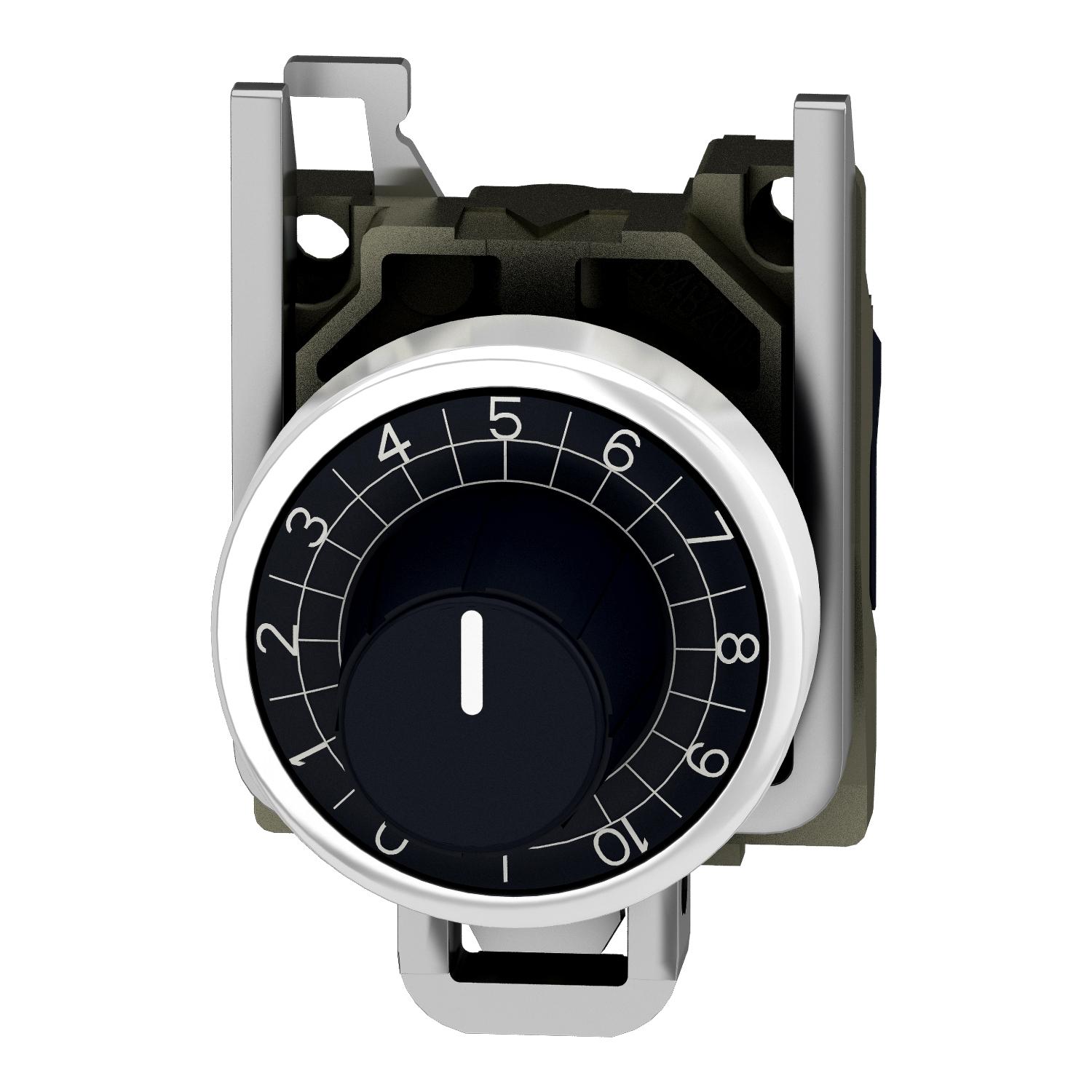

مؤشرات التدريج الواضحة والمقبض المريح

يأتي الجهاز مزوداً بمقبض دوّار مصمم هندسياً لتوفير راحة كاملة للمشغل أثناء الاستخدام، مع لوحة تدريج واضحة (مئوية أو نسب مئوية من 0 إلى 100) تتيح قراءة وضعية الضبط بصرياً وبدقة بالغة من مسافات مناسبة أمام اللوحة الكهربائية.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية:

• دقة تناظرية عالية وثبات حراري ممتاز يمنع أي تذبذب في الإشارات المرسلة.

• تصميم عصري ومعياري ضمن عائلة Harmony الشهيرة يتيح التركيب السريع والآمن بداخل الموقع عبر منصة جهزلي.

• توافق تام ومثالي للربط المباشر مع عاكسات السرعة (VFD Inverters) وأنظمة التحكم الآلي.

• مقبض دوّار مريح مع تدريج مرئي واضح يسهل عملية الضبط البشري بدقة.

المعوقات والعيوب الموضوعية:

• يقتصر الاستخدام على الدوائر التناظرية ولا يناسب تبديل دوائر القوى الكهربائية الرئيسية ذات التيارات العالية.

• يتطلب عناية في توصيل الأسلاك لضمان عدم تأثر الإشارة الضعيفة بالتشويش الكهرومغناطيسي الخارجي.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية:

• لوحات التحكم في المحركات والمضخات التي تتطلب ضبطاً يدوياً لسرعة الدوران عبر محولات التردد (VFD).

• خطوط الإنتاج والسيور الناقلة التي تحتاج إلى تعديل سرعي مرن وتدريجي حسب ظروف التشغيل.

• غرف العمليات والمحطات الصناعية لضبط الإشارات المرجعية والقيم التناظرية بداخل الموقع عبر منصة جهزلي.

الاستخدامات غير المناسبة:

• دوائر القوى الكهربائية المباشرة (Power Circuits) المخصصة لنقل الأحمال الكبرى والجهود العالية.

• التطبيقات الرقمية البحتة التي تعتمد كلياً على أوامر برمجية (PLC) دون الحاجة لتدخل تشغيلي تناظري يدوي.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي الكلي: افصل التغذية الرئيسية للوحة وتأكد من غياب الجهد الكهربائي باستخدام جهاز قياس معتمد قبل بدء أعمال التركيب.

2. تركيب الهيكل في الباب: أدخل جسم البوتنشومتر عبر الفتحة القياسية (22 مم) في باب اللوحة، وثبته بإحكام بواسطة الصمولة الخلفية المخصصة بداخل الموقع عبر منصة جهزلي.

3. توصيل الأسلاك التناظرية: صل أسلاك الإشارة وموصدات التغذية بالأطراف النفقية الخلفية بدقة وحسب المخطط الهندسي للجهاز وعاكس السرعة.

4. الفحص والاختبار: تأكد من إحكام الربط وخلو الأسلاك من التشويش، ثم أعد تشغيل التيار لاختبار سلاسة حركة المقبض واستجابة النظام بدقة.

تنبيه هام للسلامة: احرص على استخدام كابلات محمية (Shielded Cables) لتوصيل إشارة البوتنشومتر لمنع أي تشويش كهرومغناطيسي قد يؤثر على دقة الإشارة التناظرية المرسلة.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري للأطراف: تفقد دورياً مسامير التثبيت والأطراف النفقية الخلفية للتأكد من خلوها من أي ارتخاء ناتج عن الاهتزازات المستمرة للوحة.

• تنظيف المقبض الخارجي: امسح المقبض والتدريج الخارجي بقطعة قماش ناعمة وجافة بانتظام لإزالة الأتربة والزيوت للحفاظ على وضوح الرؤية وسلاسة الحركة.

• اختبار كفاءة الإشارة: تحقق دورياً من استقرار خروج الإشارة التناظرية وخلوها من أي تقطيع أثناء تدوير المقبض بداخل الموقع عبر منصة جهزلي.

نصائح هامة قبل الشراء

• تحديد قيمة المقاومة المطلوبة: تأكد بدقة من قيمة المقاومة بالأوم (Ohm) المطلوبة ليتوافق الجهاز تماماً مع متطلبات دخل عاكس السرعة أو نظام التحكم لديك.

• اختيار العائلة المناسبة (XB4 أو XB5): حدد ما إذا كنت بحاجة إلى الإطار المعدني الصلب (XB4) أو الإطار البلاستيكي الاقتصادي (XB5) بناءً على ظروف بيئة العمل.

• اقتناء المنتجات الأصلية: احرص على شراء الأجهزة الأصلية المعتمدة من شنايدر إلكتريك لضمان الموثوقية والدقة العالية وتوافرها عبر منصة جهزلي.

الخلاصة الشاملة

يُعد بوتنشومتر شنايدر إلكتريك (عائلة Harmony XB4 / XB5) العنصر الهندسي الموثوق والأداة التناظرية الأدق للتحكم اليدوي في سرعات المحركات والإشارات المرجعية باللوحات الكهربائية. بفضل معماريته المدمجة، ومسار المقاومة فائق الدقة، وتوافقه التام مع محولات التردد (VFD Inverters)، يضمن هذا الجهاز أعلى مستويات المرونة والاستقرار التشغيلي. يمثل الاستثمار في هذا المنتج الأصلي وتوفيره عبر منصة جهزلي خطوة استراتيجية حتمية لرفع كفاءة واجهات التحكم لديك، ضمان دقة العمليات، وتحقيق استمرارية الأداء باحترافية تامة على المدى الطويل.
