الدليل الشامل لملفات إفلات قواطع تيار شنايدر (Shunt / UVR) من شنايدر إلكتريك: هندسة الأمان التليكوماندي وفصل الطوارئ في اللوحات الكهربائية
مقدمة تعريفية بمنظومات ملفات الإفلات والتحرير الإلكتروني في قواطع الدائرة الكهربائية

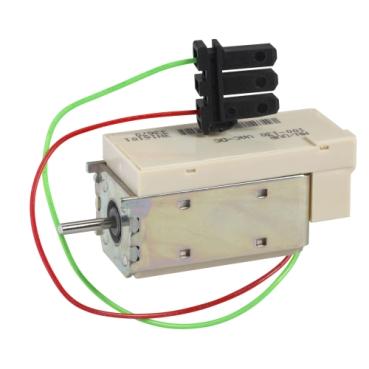

في المنظومات الكهربائية الحديثة، لا تقتصر الحماية على المراقبة التلقائية لتيارات القصر والزيادة فحسب، بل تمتد لتشمل التدخل السريع عن بعد لأسباب تتعلق بسلامة الأرواح والممتلكات عند الطوارئ. تُعد ملفات إفلات وتحرير قواطع الدائرة (Circuit Breaker Tripping Coils & Releases) وتحديداً ملف الإفلات بتحكم خارجي (Shunt Trip - MX) وملف الإفلات تحت الجهد (Undervoltage Release - MN) التابعة لشركة شنايدر إلكتريك (Schneider Electric) بمثابة العقل الإلكتروني التنفيذي لأنظمة الأمان وفصل الطوارئ في اللوحات الكهربائية. يتم تركيب هذه الملفات داخل هيكل القاطع (سواء للقواطع المصغرة iC60/iC120 أو قواطع القوالب المصبوبة Compact NSX وقواطع الهواء Masterpact) لتتيح إمكانية فتح القاطع آلياً عن بعد لأسباب تتعلق بالطوارئ، أنظمة إطفاء الحريق، أو حماية المعدات عند هبوط الجهد بداخل الموقع عبر منصة جهزلي، لتشكل صمام الأمان النهائي في استقرار الشبكات وحماية المنشآت.
هندسة الملف الكهرومغناطيسي لملف الإفلات الخارجي (Shunt Trip - MX) تعتمد المعمارية الهندسية لملف الشنت (MX Shunt Trip) على ملف كهرومغناطيسي مصمم لاستقبال نبضة جهد كهربائي خارجية (سواء كانت مستمرة DC أو مترددة AC) قادمة من دوائر الطوارئ، أزرار الإيقاف الطارئ (Emergency Pushbuttons)، أو أنظمة الإنذار بالحريق. بمجرد وصول هذه النبضة، يتولد مجال مغناطيسي لحظي قوي يدفع مكساً ميكانيكياً داخلياً يؤثر مباشرة على آلية القفل (Tripping Mechanism) للقاطع، مما يؤدي إلى فتح الأقطاب الرئيسية في أجزاء من الألف من الثانية بداخل الموقع عبر منصة جهزلي.
نقاط الولاء
اكسب من هذا الشراء
+2,077نقاط
الحد الأقصى للخصم بالنقاط
E£3,117
باستخدام 31,166,850 نقطة
اشترِ هذا المنتج لتكسب 2,077 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£3,117 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل لملفات إفلات قواطع تيار شنايدر (Shunt / UVR) من شنايدر إلكتريك: هندسة الأمان التليكوماندي وفصل الطوارئ في اللوحات الكهربائية
هندسة الاستشعار المستمر لملف انخفاض الجهد (Undervoltage Release - MN)
على الجانب الآخر، تتميز معمارية ملف انخفاض الجهد (MN UVR) باعتمادها على دائرة كهرومغناطيسية مصممة للبقاء ممغنطة باستمرار تحت تأثير جهد التغذية الطبيعي للشبكة. يقوم هذا الملف بمسك ذراع التحرير ميكانيكياً طالما أن الجهد ضمن النطاق الآمن (عادة بين 70% إلى 110% من الجهد المقنن)؛ وفي حال هبوط الجهد دون الحد المسموح به أو انقطاعه تماماً، يضعف المجال المغناطيسي فجأة، مما يتسبب في تحرير الذراع وفتح القاطع تلقائياً لحماية الأحمال الحساسة من أضرار الجهد المنخفض بداخل الموقع عبر منصة جهزلي.
هندسة التكامل الهيكلي داخل القواطع الصناعية والمصغرة
تُصمم هذه الملفات بهندسة مدمجة دقيقة تسمح بإدخالها وتثبيتها بسهولة داخل التجويف المخصص على جانب جسم القاطع الرئيسي في عائلات شنايدر المختلفة (مثل iC60, iC120, Compact NSX, و Masterpact)، مع وجود أطراف توصيل كهربائية واضحة ومخارج ميكانيكية متوافقة تماماً مع قضبان التشغيل الداخلي للقاطع بداخل الموقع عبر منصة جهزلي.
ميكانيكية العمل والتفاعل التشغيلي لملفات (Shunt & UVR)
آلية الاستجابة الفورية لملف الشنت (MX) في حالات الطوارئ
تتولى ميكانيكية العمل في ملف الإفلات الخارجي مراقبة إشارات دوائر التحكم؛ وعند الضغط على زر الإيقاف الطارئ في المنشأة أو تلقي إشارة من لوحة إنذار الحريق، يتدفق التيار لحظياً في الملف ليولد قوة ميكانيكية دافعة تحرر قفل القاطع، مما يقطع التغذية الكهربائية فوراً عن المنطقة المستهدفة لمنع انتشار الحريق أو تفاقم الخطر بداخل الموقع عبر منصة جهزلي.
آلية الحماية الذاتية لملف انخفاض الجهد (MN) ضد تذبذب الشبكة
تتفاعل ميكانيكية ملف UVR بشكل مستمر مع جهد الشبكة، حيث تمنع إعادة غلق القاطع يدوياً أو آلياً طالما أن جهد التغذية أدنى من الحد الأدنى المقنن، مما يحمي المحركات والمعدات الكهربائية باهظة الثمن من الاحتراق الناتج عن محاولات التشغيل بجهد غير كافٍ بداخل الموقع عبر منصة جهزلي.
هندسة التركيب والربط الميداني لملفات الإفلات
آلية التركيب الداخلي دون الحاجة لأدوات معقدة
تُثبت ملفات (Shunt أو UVR) في الفراغات الجانبية المخصصة (Auxiliary Slots) داخل هيكل القاطع، حيث تعتمد على تعشيق ميكانيكي دقيق يربط بين حركة دبوس الملف وخطاطيف الإفلات الداخلية للقاطع بداخل الموقع عبر منصة جهزلي.
التوصيل الكهربائي لدوائر التحكم والمراقبة
يتم توصيل أسلاك التحكم الخاصة بالملف بأطراف التوصيل اللولبية أو السريعة المتاحة على وجه الملف، مع ربطها بمسارات التيار المستهدف أو دوائر الطوارئ الخارجية مع مراعاة مطابقة جهد الملف لجهد منظومة التحكم بداخل الموقع عبر منصة جهزلي.
توفير مساحة داخل اللوحة وعدم الحاجة لتعديلات معقدة
آلية قفل منع إعادة التشغيل (مع MN)
منع غلق القاطع أثناء استمرار انخفاض الجهد
حماية الأصول من مخاطر التشغيل الخاطئ بجهد ضعيف
المميزات والعيوب الموضوعية
المميزات الأساسية
توفير مستويات أمان فائقة تتيح فصل الشبكة عن بعد في حالات الطوارئ القصوى بداخل الموقع عبر منصة جهزلي.
حماية فعالة للمحركات والمعدات الحساسة ضد تذبذب وهبوط الجهد الكهربائي.
تكامل هندسي سلس مع مختلف عائلات قواطع شنايدر الكهربائية.
استجابة فائقة السرعة ولحظية لتنفيذ أوامر القطع.
العيوب والمعوقات الموضوعية
تطلب دقة عالية جداً في مطابقة جهد الملف مع جهد دائرة التحكم لتجنب تلف الملف عند الاحتراق المستمر.
زيادة طفيفة في التعقيد التمديدي لدوائر التحكم داخل اللوحة الكهربائية.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية
ربط اللوحات الكهربائية بمنظومات إنذار وإطفاء الحريق المركزية للفصل الطارئ بداخل الموقع عبر منصة جهزلي.
حماية خطوط تغذية المحركات الكبرى والمعدات الصناعية الحساسة ضد انخفاض الجهد المفاجئ.
المستشفيات، المراكز التجارية، والمصانع التي تتطلب بروتوكولات أمان صارمة لفصل الطاقة عند الطوارئ.
الاستخدامات غير المناسبة
اللوحات المنزلية البسيطة التي لا تتطلب أنظمة إنذار أو تحكم طارئ عن بعد.
استخدام ملفات بجهود غير متوافقة مع جهد دوائر التحكم المتاحة في الموقع.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام: افصل التيار عن اللوحة الكهربائية بالكامل وتأكد من انعدام الفولتية باستخدام أجهزة قياس معتمدة قبل البدء بداخل الموقع عبر منصة جهزلي.
تركيب الملف في الهيكل: ادفع ملف الإفلات (MX أو MN) برفق في الفراغ الجانبي المخصص على القاطع حتى يثبت تماماً في مكانه.
التوصيل الكهربائي لأسلاك التحكم: صل أسلاك إشارات الطوارئ أو جهد التحكم بأطراف التوصيل الخاصة بالملف بدقة هندسية بداخل الموقع عبر منصة جهزلي.
الاختبار والتحقق: أعد تغذية اللوحة واختبر فعالية الملف عبر إرسال نبضة تشغيل طارئ أو خفض الجهد للتأكد من استجابة القاطع بالفتح الفوري.
تنبيه هام للسلامة: يُحظر نهائياً لمس أطراف توصيل الملف أو محاولة تركيب أثناء وجود النظام الكهربائي تحت الجهد لتفادي خطر الصعق أو حدوث تلف مفاجئ بالملف.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لتوصيلات التحكم: تحقق بانتظام من ثبات الأسلاك وخلوها من التآكل أو الرطوبة بداخل الموقع عبر منصة جهزلي.
اختبار كفاءة الاستجابة: قم بإجراء اختبارات دورية ومبرمجة لفصل الطوارئ للتأكد من سلامة عمل الملف واستجابة القاطع.
نظافة المحيط الداخلي للقاطع: تأكد من خلو اللوحة ومكان تركيب الملف من الأتربة والشوائب التي قد تعيق الحركة الميكانيكية للذبذبات.
نصائح هامة قبل الشراء
تحديد نوع الملف بدقة: اختر الملف المناسب لاحتياجك؛ (MX) لفصل الطوارئ بالنبضة، أو (MN) للحماية المستمرة ضد انخفاض الجهد بداخل الموقع عبر منصة جهزلي.
مطابقة جهد التشغيل: تأكد تماماً من أن الجهد الكهربائي لملف التحكم يتطابق مع جهد منظومة التحكم لديك (سواء 24 فولت، 220 فولت، أو غيرها).
الشراء من مصادر معتمدة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية وملحقاتها حصرياً عبر منصة جهزلي لضمان الجودة، التوافق التام مع قواطعك، والحصول على الدعم المعتمد.
الخلاصة الشاملة
تُعد ملفات إفلات قواطع تيار شنايدر (Shunt / UVR) العنصر التنفيذي الأهم لإرساء أعلى معايير الأمان وحماية الطوارئ في اللوحات الكهربائية الصناعية والتجارية. بفضل قدرتها الدقيقة على الاستجابة لنبضات الطوارئ أو مراقبة استقرار الجهد، تضمن هذه الملفات حماية متكاملة للأرواح والممتلكات والمعدات الحساسة. يمثل اختيار هذه الملحقات الأصلية وتوفيرها عبر منصة جهزلي الخطوة الاستراتيجية المثلى لضمان موثوقية وأمان منظومتك الكهربائية في شتى الظروف.
