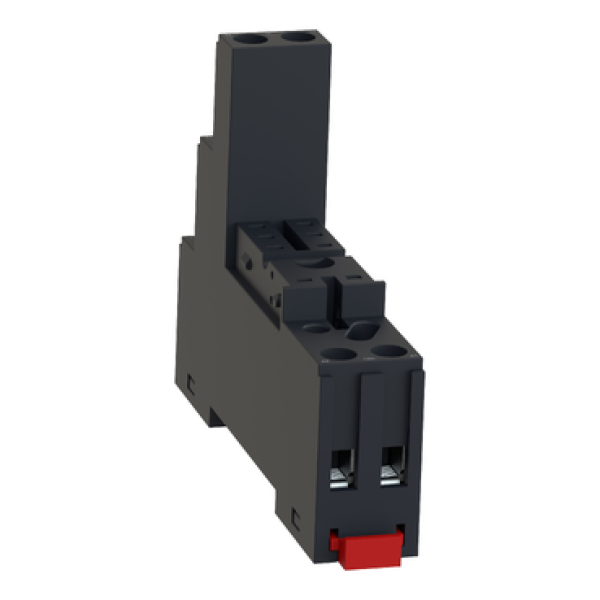

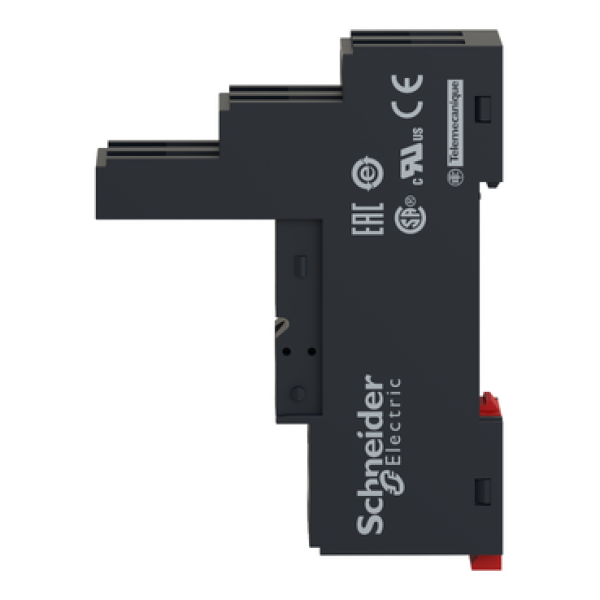

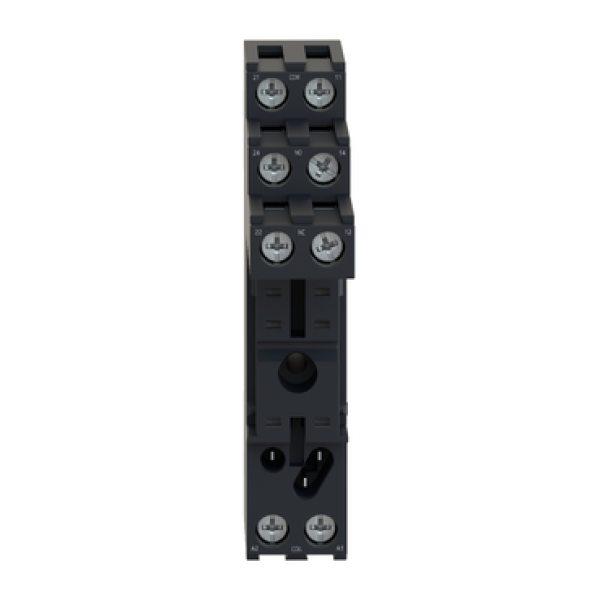

قاعدة ريلية مربع 8 رجل - شنايدر إلكتريك

الدليل الشامل لقاعدة ريلية مربع 8 رجل من شنايدر إلكتريك: هندسة التثبيت والتوصيل في لوحات الكنترول

التصميم الهيكلي ومقاومة الإجهاد الحراري والميكانيكي

صُنعت الهياكل الخارجية لقواعد شنايدر المربعة من لدائن هندسية حرارية غير قابلة للاشتعال وذات درجة تحمُّل فائقة للاهتزازات والحرارة الناتجة عن التشغيل المتواصل داخل اللوحات المغلقة. يتميز الهيكل بوجود مشابك تثبيت معدنية أو بلاستيكية مرنة تحضن الريليه المربع بإحكام بالغ، مما يمنع خروجه من موضعه بفعل الاهتزازات المستمرة للمعدات المحيطة بداخل الموقع عبر منصة جهزلي، ويحافظ على استمرارية التلامس الكهربائي السليم.

ميكانيكية العمل والتفاعل بين القاعدة والريليه المربع

آلية التوصيل السريع وفصل الدوائر دون فك الأسلاك

تعتمد كفاءة القاعدة على توفير منافذ توجيه داخلية تتطابق هندسياً مع الأطراف الثمانية للريليه المربع. عند دفع الريليه داخل القاعدة، تتداخل الأطراف المعدنية بسلاسة تامة لتشكل دائرة اتصال مستقرة وآمنة. تتيح هذه الميكانيكية للمهندسين إمكانية سحب الريليه التالف وتركيب آخر جديد فوراً، دون الحاجة لفك أي كابل أو سلك مثبت بمنافذ الربط، مما يلغي احتمالية خطأ إعادة التوصيل بداخل الموقع عبر منصة جهزلي.

تكامل نقاط الربط اللولبية المحكمة

تتوفر القاعدة بتصميمات دقيقة لمنافذ التوصيل اللولبية التي تضمن ضغطاً هائلاً ومستقراً على الموصلات النحاسية. تمنع هذه التقنية انزلاق الأسلاك وتضمن ثبات التوصيل حتى في بيئات العمل التي تشهد اهتزازات ميكانيكية عالية، مما يحافظ على استمرارية تدفق التيار بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والتثبيت في لوحات التوزيع والتحكم

التثبيت المباشر على قضبان الدين ريل المعيارية

تأتي قاعدة الريليه المربعة مزودة بآلية تثبيت خلفية مرنة مصممة خصيصاً للركوب على قضبان الدين ريل القياسية بعرض 35 مم داخل لوحات التحكم، مع إمكانية التثبيت المباشر بواسطة المسامير في قاعدة اللوحة عند الحاجة. يتيح ذلك للفظيين ترتيب الأجهزة بمرونة فائقة وتوفير المساحة بداخل الموقع عبر منصة جهزلي.

تنظيم وتجهيز الكابلات والأسلاك الثمانية

تُصمم قواعد شنايدر بحيث تُرتب منافذ الدخول والخروج للأسلاك الثمانية في مستويات واضحة ومفصولة، مما يمنع تداخل كابلات الإشارة منخفضة الجهد مع كابلات القدرة المجاورة. تساعد هذه الهندسة المرتبة الفنيين على تتبع مسارات الأسلاك واكتشاف الأعطال بسرعة فائقة خلال عمليات الفحص الدوري بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية

• تسهيل عمليات الصيانة واستبدال الريليهات المربعة في زمن قياسي وبدون فك أسلاك بداخل الموقع عبر منصة جهزلي.

• تصميم متين ومقاوم للاهتزازات والحرارة العالية في بيئات العمل الصناعية القاسية.

• توفير نظام ربط لولبي محکم يمنع ارتخاء الأسلاك بمرور الوقت.

• رفع مستوى الأمان والسلامة داخل لوحات الكنترول بفضل العزل الكهربائي المتميز.

المعوقات والعيوب الموضوعية

• تقتصر القاعدة حصرياً على التوافق مع أبعاد ونمط الأطراف الثمانية للريليهات المربعة المخصصة لها.

• تتطلب عناية دقيقة عند شد المسامير لعدم إتلاف نقاط التوصيل الداخلية في حال استخدام مفكات غير مناسبة.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المثالية

• لوحات التحكم الآلي وخطوط الإنتاج التي تتطلب صيانة سريعة وأوقات توقف قصيرة جداً بداخل الموقع عبر منصة جهزلي.

• التطبيقات الصناعية التي تعتمد على تشغيل الريليهات ثنائية القطب بكثافة عالية وتبديل إشارات مستمر.

• غرف السيطرة ولوحات توزيع الأحمال المتوسطة والمنخفضة.

الاستخدامات غير المناسبة

• استخدام القاعدة خارج الحاويات الصناعية المعيارية المعرضة لتدفق المياه المباشر بدون صندوق حماية معتمد.

• ربط أحمال كهربائية تفوق القدرة التصميمية لأطراف التلامس الخاصة بالريليه المستخدم مع القاعدة.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي العام: افصل التيار الكهربائي عن لوحة التحكم بالكامل وتأكد من انعدام الجهد باستخدام جهاز قياس معتمد بداخل الموقع عبر منصة جهزلي.

2. تركيب القاعدة على القضبان: ثبت قاعدة الريليه المربعة بإحكام على قضبان الدين ريل المخصصة داخل اللوحة حتى تستقر تماماً.

3. توصيل الأسلاك الميدانية: صل أسلاك الإشارة والقدرة بمنافذ القاعدة الثمانية مع إحكام غلق المسامير لضمان ثبات التوصيل بداخل الموقع عبر منصة جهزلي.

4. إدخال الريليه المربع وتجربته: ادفع الريليه برفق داخل منافذ القاعدة حتى يثبت بالمشبك المخصص، ثم أعد توصيل التيار لاختبار كفاءة التشغيل.

تنبيه هام للسلامة: يُحذر تماماً من تركيب أو فك الأسلاك من القاعدة أثناء مرور التيار الكهربائي لتفادي خطر الصعق وتلف الأجزاء النحاسية الداخلية.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لمسامير الربط: تفقّد بانتظام ربط المسامير والموصلات للتأكد من خلوها من أي ارتخاء ناتج عن الاهتزازات المستمرة بداخل الموقع عبر منصة جهزلي.

• تنظيف الأتربة المتراكمة: نظف القاعدة من الغبار والأوساخ بانتظام باستخدام الهواء المضغوط الجاف لضمان عدم تكوين طبقات عازلة تعيق التلامس.

• مراقبة الحالة الحرارية: تحقق دورياً من عدم وجود أي ارتفاع غير مبرر في درجة حرارة مناطق التوصيل نتيجة أحمال زائدة.

نصائح هامة قبل الشراء

• التأكد من توافق المقاسات: تأكد من أن القاعدة تتطابق تماماً في عدد الأطراف (8 أطراف) والأبعاد مع نوع الريليه المربع الذي تستخدمه بداخل الموقع عبر منصة جهزلي.

• التحقق من نوع التطبيق: حدد ما إذا كان نظام التشغيل يتطلب ريليه ثنائي القطب لضمان توافقه التام مع القاعدة.

• الشراء من مصادر معتمدة: احرص على اقتناء قواعد شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الحصول على الجودة المعتمدة، العمر الافتراضي الطويل، والدعم الفني المتكامل.

الخلاصة الشاملة

تُعد قاعدة ريلية مربع 8 رجل من شنايدر إلكتريك العنصر الهيكلي الأساسي لتحقيق الاستقرار والمرونة القصوى في لوحات التحكم الصناعي. بفضل تصميمها المتقن، سهولة تركيبها على قضبان الدين ريل، ومقاومتها العالية للظروف القاسية، تضمن هذه القاعدة تكاملاً مثالياً بين الأسلاك والريليهات الصناعية. يمثل الاستثمار في هذه المنتجات الأصلية وتوفيرها عبر منصة جهزلي خطوة ذكية لرفع كفاءة أعمال الصيانة، تقليل أوقات التوقف، وضمان الموثوقية التامة والتشغيل الآمن في مختلف المشروعات الهندسية.
